多瓣放射状双色装饰叶轮结构设计

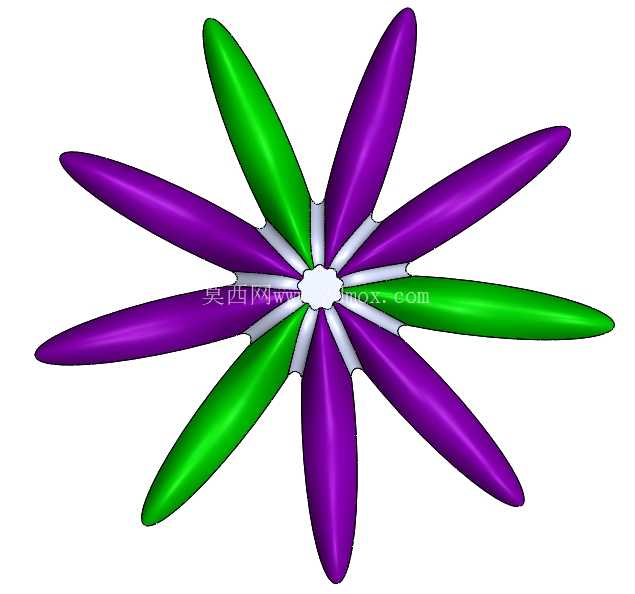

　　该结构采用中心对称的十二瓣放射布局，瓣片分为两组交替排布，每组六片，分别采用不同配色区分功能区域，整体外轮廓为正圆形放射形态，中心设置花型装配定位孔，孔周带有六处内凹卡位结构，可与配套的驱动轴端定位凸台完全契合，装配时无需额外定位销即可完成周向防转，适配直径12mm的标准输出轴，轴向安装厚度控制在18mm以内，单瓣片长度为75mm，瓣片最大宽度12mm，整体外接圆直径160mm，安装时需预留径向5mm的安全间隙，避免旋转过程中瓣片与外围护罩发生剐蹭。

　　从实际应用场景来看，这类结构可直接适配小型桌面装饰风灯、景观雾化器的出风端、儿童游乐设施的旋转装饰组件，也可作为低速展示台的动态装饰部件，工作转速区间控制在0-60rpm，不适合高速送风工况，瓣片的流线型曲面并非按照流体力学送风效率设计，而是优先考虑视觉装饰效果，曲面曲率从根部到端部平滑过渡，根部厚度3mm，端部厚度收窄至0.8mm，既保证了结构强度，也让瓣片在低速旋转时呈现出柔和的动态视觉效果。

　　设计过程中优先考虑了注塑成型的工艺可行性，所有瓣片的拔模角度统一设置为1.5°，中心装配孔的脱模斜度为1°，瓣片与中心基座的衔接处做了R2的圆角过渡，避免注塑时出现应力集中导致的填充不足或者冷却变形问题，两种配色的瓣片采用双色注塑工艺一次成型，无需后续组装粘接，瓣片之间的间隙均匀控制在2mm，既保证了视觉上的疏密协调，也避免了注塑过程中出现粘模问题。从安装边界来看，中心基座的背面设置有深度2mm的沉台，可将轴端的锁紧螺母完全藏入沉台内，安装后整体背面无突出结构，可直接贴合安装基面固定，基座上预留的三处1.5mm直径的定位孔，可在需要锁付固定时穿入微型自攻螺丝，进一步提升连接可靠性，避免长期旋转出现松动。

　　实际测试中，采用ABS材质注塑成型的样件，在60rpm的连续运转工况下，连续工作72小时无明显形变，瓣片端部的径向跳动量控制在0.3mm以内，完全满足装饰类旋转部件的精度要求，由于瓣片边缘做了R0.5的圆角钝化处理，即使人员误触旋转中的瓣片，也不会造成划伤，符合民用装饰产品的安全设计要求。这类放射状结构在设计时没有采用等宽的瓣片造型，而是将瓣片设计成两端收窄、中部略宽的流线形态，一方面是为了降低旋转时的风阻噪音，另一方面也让静态展示时的视觉层次更丰富，交替排布的双色瓣片在旋转时会形成混色的视觉效果，低速转动时可呈现出渐变的色环观感，适配不同场景的装饰需求。
