商用开放式厨房排烟油烟收集装置结构

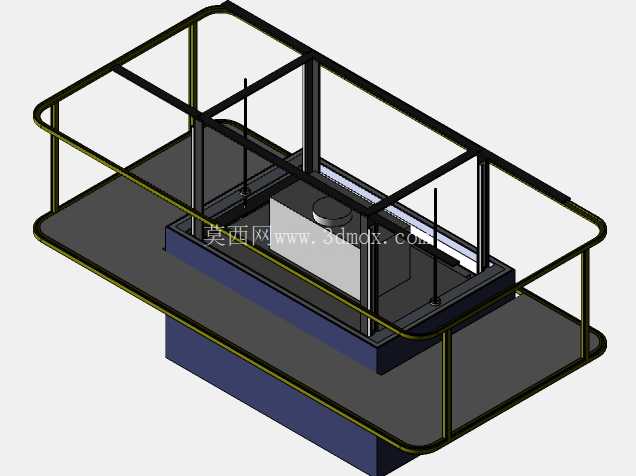

　　这套结构针对餐饮后厨开放式操作区的油烟收集需求设计，区别于传统家用吸油烟机的封闭拢烟逻辑，整体采用长条形开放式框架布局，适配明厨亮灶的商用餐饮场景，可覆盖多眼灶、扒炉、炸炉等并排布置的烹饪工位，避免单点位拢烟导致的油烟溢散问题。从实际安装边界来看，整体框架采用圆角矩形的外围防护结构，所有外露棱边做圆弧过渡处理，既避免后厨操作人员走动磕碰，也能减少油烟在棱角处的紊流滞留，框架底部的安装基准面与后厨操作台面的预留安装位匹配，安装时可直接贴合台面后侧的排烟管道预留接口，无需额外做大面积的台面开孔改造。

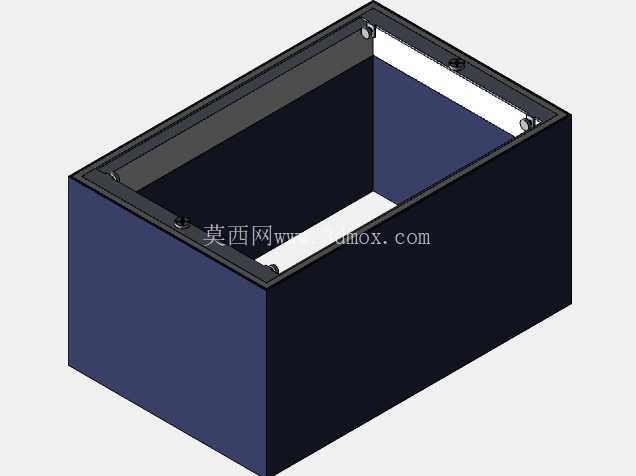

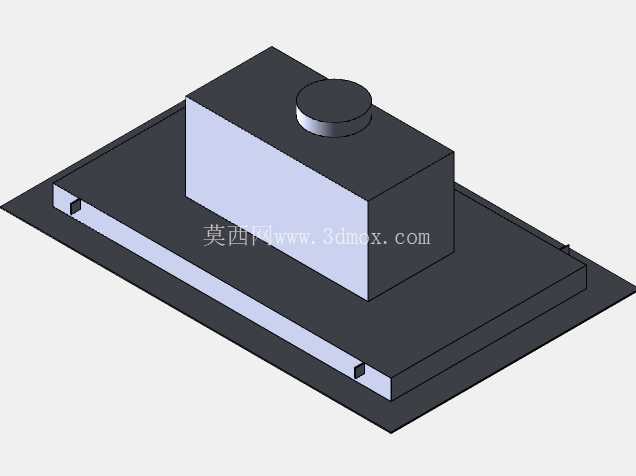

　　核心集烟区域采用下沉式集烟腔设计，集烟腔的进风面沿操作区长度方向均匀布置，配合框架内部的竖向导风结构，可将烹饪升腾的热油烟顺着导风板的倾斜角度导入集烟腔内部，避免油烟横向扩散到餐厅公共区域。设计过程中重点考量了后厨的清洁维护需求，所有与油烟接触的板面均采用无死角的折边结构，没有狭小的积油缝隙，框架的外围护栏采用薄壁圆管拼接，既减轻整体结构重量，也方便日常擦拭清洁，不会出现油污藏纳的卫生死角。

　　从功能实现逻辑上，这套结构没有集成复杂的净化模块，而是作为前端油烟收集单元，可对接后端的油烟净化机组与排风管道，集烟腔内部预留了过滤器安装位，可根据后厨的排烟量需求选配不同过滤等级的油烟滤网，框架上的竖向支撑结构同时承担油路导流的作用，冷凝后的废油可顺着支撑管内壁汇入底部的集油槽，无需额外布置独立的导油管路。在结构强度设计上，整体框架采用薄壁型钢拼接，所有连接节点采用满焊后打磨处理，既保证长期使用的结构稳定性，也避免焊接缝隙处积存油污，外围护栏的高度经过实际操作场景验证，既不会遮挡厨师的操作视线，也能对升腾的油烟起到初步的围挡作用，减少人员走动带来的气流扰动对拢烟效果的影响。

　　安装尺寸方面，整体长度可适配常见的商用后厨操作岛台长度，宽度方向不占用操作台面前侧的操作空间，底部的安装支脚可做10毫米范围内的高度调节，适配不同地面平整度的后厨安装环境，与排烟管道对接的接口设置在集烟腔后侧居中位置，可适配常规直径的商用排烟风管，减少现场安装的管道改造成本。实际使用场景中，这套结构可应用于自助餐厅明档、商业综合体餐饮铺位、中央厨房操作区等对油烟排放要求较高的场所，开放式的结构设计不会遮挡顾客对烹饪操作的视线，同时能保证油烟收集效率，避免油烟溢出影响就餐区域的空气质量。设计时还考量了设备的后期维护便利性，集烟腔的滤网采用抽拉式安装结构，无需拆卸整体框架即可完成滤网的更换与清洗，底部集油槽采用抽拉式设计，日常清理废油时无需挪动设备主体，降低后厨运维的操作难度。整体结构没有多余的装饰性部件，所有结构件都承担对应的功能作用，外围的护栏除了防护与导风作用，还可作为临时的厨具挂放支撑，可搭配配套的挂架放置常用的烹饪工具，提升操作区的空间利用率。
