等距调节C型夹持工装结构设计

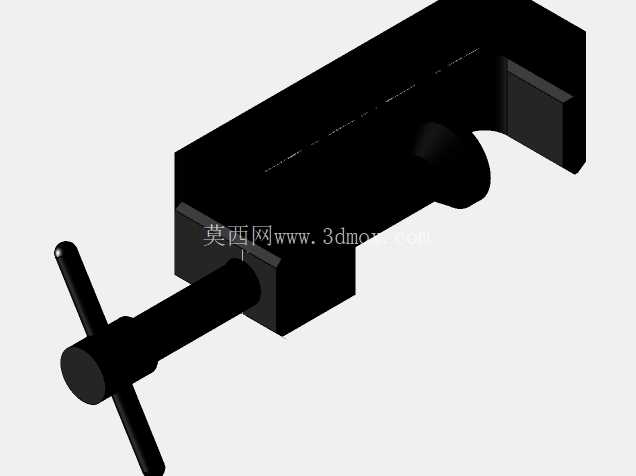

　　这款C型夹持结构是机械加工、装配工位上极为常见的手动夹紧元件，日常在钣金件划线定位、小型工件铣削装夹、组件胶合固定、焊接对位等场景中都能见到它的身影，相比普通平口钳，它的开口纵深更大，能够跨距夹持带凸起结构的异形工件，不会因为工件局部有突出特征就无法装夹到位。从结构设计逻辑来看，整个夹体采用C型一体式框架，主体部分做了等厚加强处理，在夹紧受力时，框架的开口端变形量控制在极小范围内，避免夹紧后工件出现移位、翘边的问题；前端的夹紧螺杆采用T型螺纹传动，相比普通三角螺纹，它的自锁性能更好，夹紧后不会因为加工过程中的振动出现松脱，螺杆末端的压头做了平面处理，和工件接触时不会压伤工件表面，同时压头和螺杆之间采用活动连接，夹紧时压头不会跟着螺杆转动，避免拧动螺杆时刮花工件接触面。

　　尾部的操作杆采用贯穿式设计，不需要额外配套扳手，直接手动穿入杆体就能施加扭矩，在需要大夹紧力的场景下，还可以接长力臂来增大夹紧力，操作门槛很低，一线装配工人不需要额外培训就能快速上手。从安装边界和尺寸适配性来说，这款夹具体的C型开口深度覆盖常规小型工件的夹持需求，开口的最大张开距离适配厚度在0到对应行程内的各类板件、块件，不需要额外做安装固定，直接放置在工作台面就能使用，也可以通过夹体尾部的固定孔把它锁装在专用工装板上，作为流水线工位的固定夹紧点位使用。

　　在设计建模过程中，整个结构的配合间隙做了合理预留，螺杆和夹体上的螺纹孔配合公差采用中等间隙配合，既保证传动顺畅，不会出现卡滞，又不会因为间隙过大导致夹紧时出现旷量；C型框架的拐角处做了圆角过渡，避免应力集中导致长期受力后出现开裂问题，所有棱边都做了倒角处理，操作人员拿取使用时不会被锐边划伤。实际使用中，这类C型夹的应用场景远比想象中宽泛，除了常规的机加工装夹，在设备维修时还可以用来临时固定拆卸下来的零部件，在管路装配时可以用来对位夹紧法兰密封垫，在木质构件加工时也能作为拼板夹紧的辅助工具，它的结构简单可靠，没有复杂的易损零件，长期使用只需要定期在螺纹部位涂抹润滑脂就能保证操作顺畅，维护成本极低。

　　建模时对整个装配体做了等距干涉检查，确保螺杆在全行程移动过程中不会和夹体框架发生剐蹭，操作杆在360度转动时也不会和夹体其他部位产生碰撞，所有运动部件的行程都做了限位设计，螺杆拧到最大开口位置时不会从螺纹孔中脱出，避免使用过程中零件脱落丢失。从受力角度分析，夹紧力的传递路径非常直接，操作人员施加在操作杆上的扭矩通过螺纹转化为轴向的夹紧力，直接作用在工件和C型框架的固定钳口之间，力的传递路径没有多余的转接零件，力损极小，同等操作力下能获得更大的实际夹紧力，完全满足常规轻型加工、装配场景的夹紧需求，不会因为夹紧力不足导致工件在加工过程中移位，造成加工尺寸超差或者安全隐患。
