线框结构船体三维线面造型设计

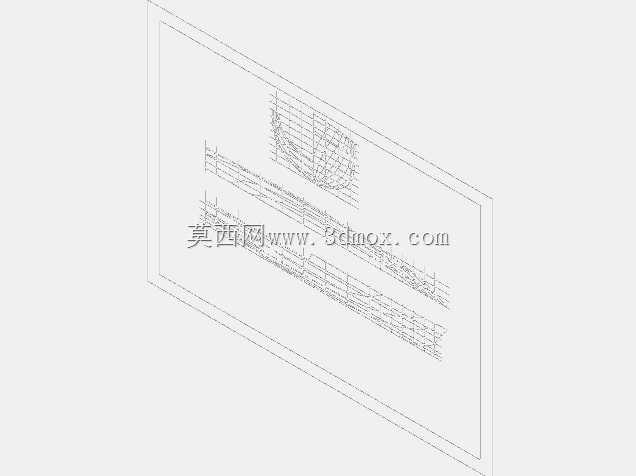

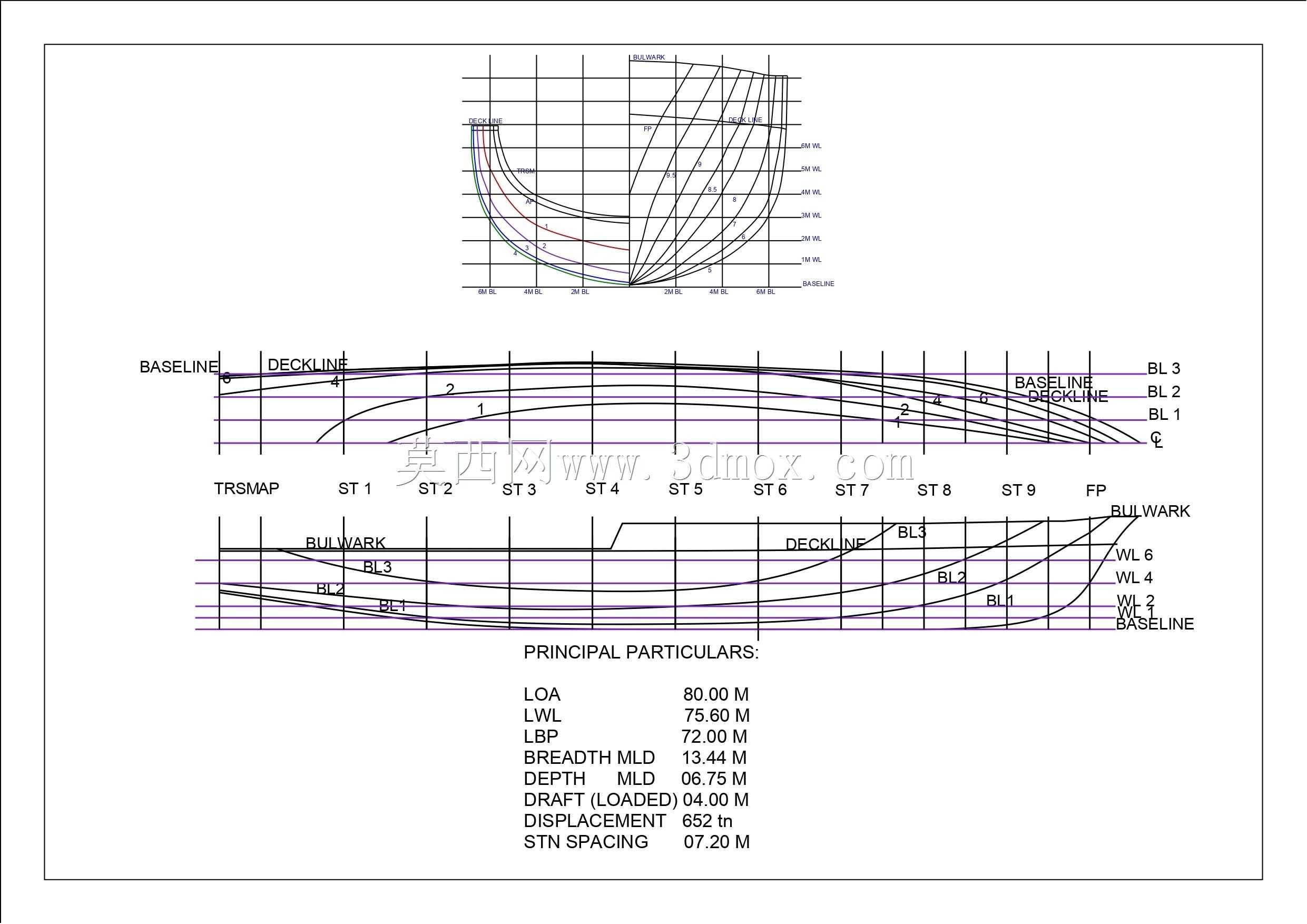

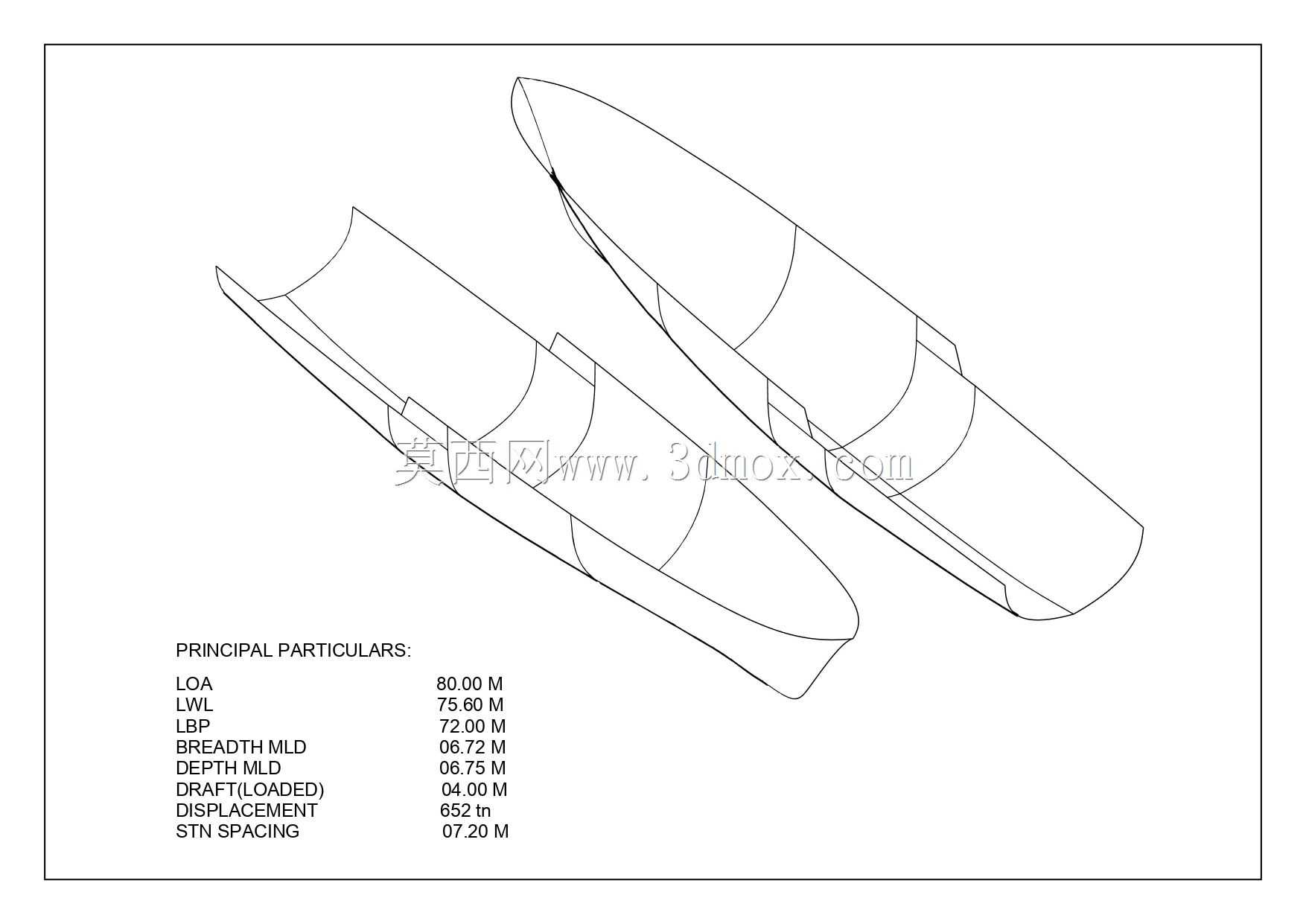

在船舶前期方案论证阶段，这类线面构建的船体三维造型，是衔接总体性能计算与后续详细结构设计的核心中间载体，不同于带实体厚度、附加工艺细节的生产级模型，它以纯粹的线框拓扑关系，完整勾勒出船体的外轮廓曲面边界、型线变化拐点、舱段划分的基准线，能直接为船舶静水力计算、阻力性能初步仿真、总布置方案排布提供精准的几何参照。从实际工程应用场景来看，这类线框船体模型常被用于船舶专业的教学实训、小型内河作业船的方案预研、船舶型线优化的迭代验证环节，不需要投入大量建模资源做实体化细节，就能快速验证船体线型的合理性，比如船首部分的外飘角度、船尾的去流段线型、舷侧的折角线位置，都能通过线框的空间位置关系直观呈现，设计人员可以直接拖动型值点调整线型，快速比对不同线型下的船体水线面系数、方形系数变化，大幅压缩前期方案的迭代周期。从设计思路上看，这个模型完全遵循线面建模的逻辑，以三向投影的型值点为基础，通过空间样条曲线连接各站号的型值点，再用边界曲面的构建逻辑梳理出线框的拓扑关系，没有冗余的几何元素，每一条线都对应船体的关键型线：包括甲板边线、龙骨底线、舷侧折角线、各站横剖线、设计水线，所有线条的空间交点都严格对齐型值表的坐标，保证后续导入仿真软件时不会出现几何错位。在外形尺寸与安装边界层面，这类线框模型预留了足够的后续设计接口，线框的边界完全覆盖船体的最大外轮廓，船首最前端、船尾最后端、甲板最高处、龙骨最低处的基准线都做了明确标识，后续添加上层建筑、布置舱内设备、设计外板厚度时，都能以这些基准线为定位参照，不会出现超出船体边界的设计失误。不同于实体模型需要考虑壁厚、倒角、工艺缺口等细节，线框模型把所有注意力集中在船体的核心线型精度上，对于需要快速验证多方案线型差异的设计场景，这种建模方式的效率远高于实体建模，而且导出的线框数据能直接对接船舶性能计算软件，不需要做额外的几何简化，避免了模型转换过程中的精度损失。在实际的船舶设计流程里，这类线框模型也是后续实体建模的基础框架，后续所有的外板曲面生成、肋骨框架定位、舱壁位置确定，都要依托这个线框的基准来开展，相当于整个船体三维设计的骨架，骨架的精度直接决定了后续整个设计流程的准确性，哪怕是一个站号线的位置偏差，都可能导致后续性能计算结果出现较大误差，所以建模过程中每一条曲线的曲率、每一个交点的坐标都经过反复核对，保证和设计要求的型值完全匹配。
