双层折返式工业钢结构楼梯结构设计

这套双层折返式钢结构梯台，主要适配工业厂房内跨层操作平台、设备巡检登高通道、仓储夹层通行的场景，区别于民用建筑的装饰性楼梯，所有结构选型都围绕工业场景的重载、防滑、防坠落需求做设计，没有多余的装饰性构件，所有型材规格都能匹配常规钢结构施工的下料标准，不需要定制特殊截面的材料。

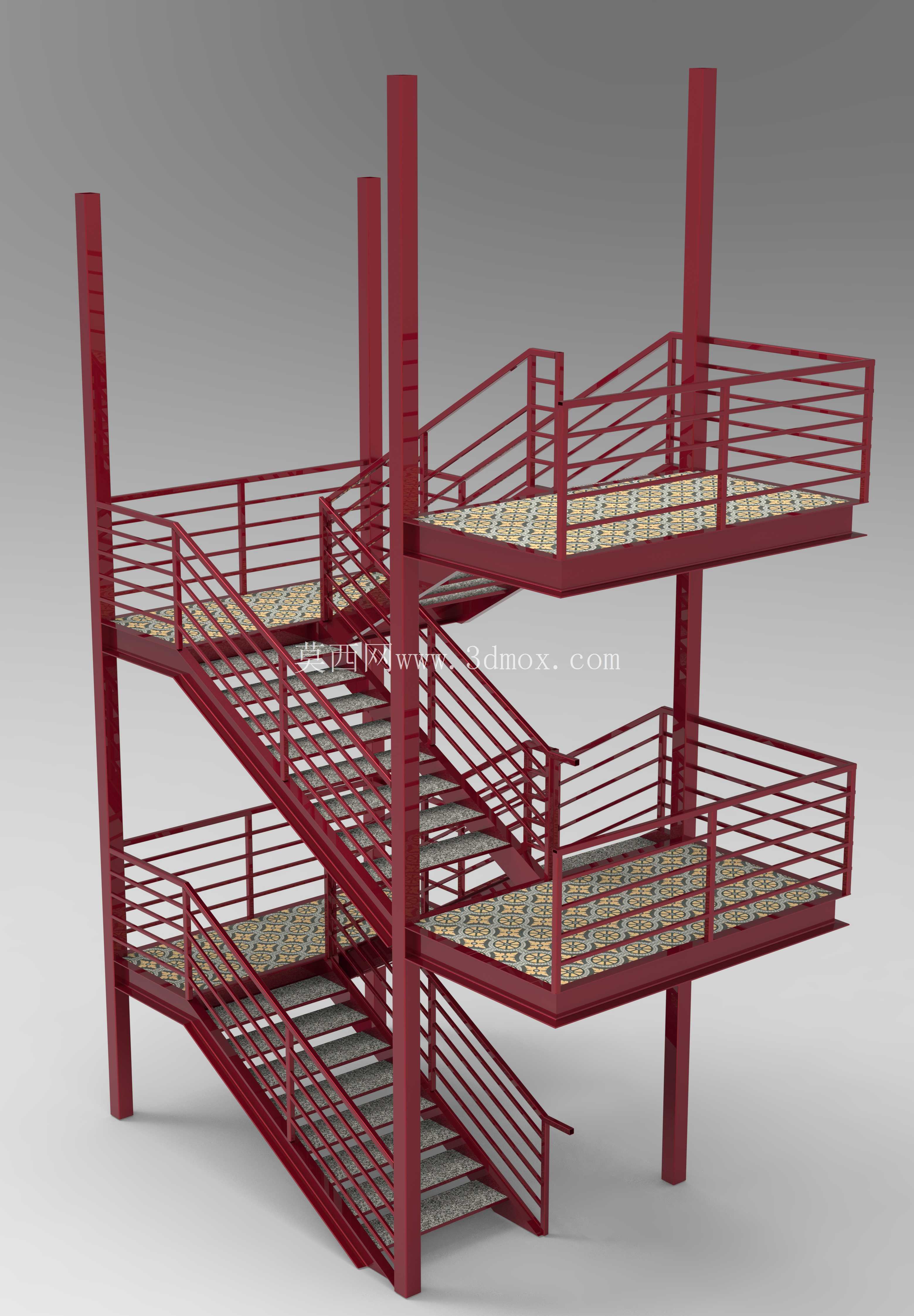

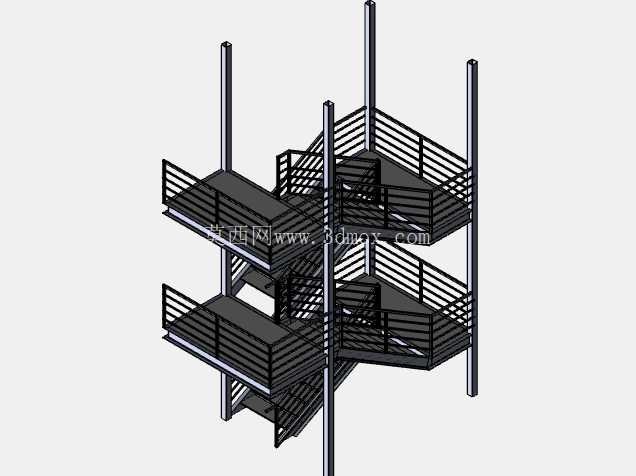

从结构布局来看，采用双跑折返的排布方式，两层梯段分别连接地面至中间平台、中间平台至上层作业面，整体支撑体系靠四根方形钢立柱承载全部竖向荷载，立柱底部预设地脚板安装孔，可直接通过膨胀螺栓或预埋螺栓固定在混凝土地面或钢结构平台梁上，不需要额外做复杂的基础构造，安装边界的预留尺寸可根据现场实际层高调整梯段长度，标准适配的单层层高在2.8米至3.6米区间，梯段净宽保持在900毫米，满足单人携带工具通行的同时，不会占用过多的平台周边空间。

梯步部分采用花纹钢板做踏步面板，踏步高度控制在180毫米，踏面深度250毫米，符合工业梯台的人机工程尺寸，长时间上下通行不容易产生疲劳感，踏步下方设置角钢加强筋，避免长期重载踩踏出现面板下凹变形的问题。两侧的防护栏杆采用圆钢与扁钢组合的栏板结构，栏杆高度1200毫米，横杆间距不大于300毫米，底部设置100毫米高的挡脚板，防止工具、小零件从梯段侧边坠落，完全满足工业作业场所的防护规范要求。

中间与上层的休息平台同样采用花纹钢板做面板，平台周边的栏杆与梯段栏杆做连续焊接，不存在防护断点，平台梁与支撑立柱采用螺栓加焊接的组合连接方式，既保证安装阶段的可调性，也能满足长期使用的结构强度要求。设计过程中所有连接节点都做了等强度验算，梯段的斜梁采用槽钢型材，根据梯段的倾斜角度做裁切，两端分别与平台梁、地面预埋板做刚性连接，整体结构的侧向稳定性靠梯段与立柱之间的斜向支撑保证，即使在有设备振动的厂房环境下使用，也不会出现梯段晃动的问题。

从实际使用的角度出发，这套梯台的所有外露钢结构表面都预留了涂装工艺余量，建模时已经考虑了除锈、刷防锈漆、面漆的涂层厚度，不会出现安装后构件间隙过小无法做表面处理的问题。栏杆的所有焊接位置都做了倒圆角处理，避免尖锐棱角划伤通行人员，踏步表面的花纹方向与通行方向垂直，最大化防滑性能，即使表面沾有少量油污、水渍，也能保证足够的摩擦力。

不同于现场焊接制作的简易钢梯，这套结构的所有构件都可以在加工厂提前预制，现场只需要通过螺栓拼接即可完成安装，不需要在作业现场进行大量焊接作业，尤其适合在已经投产的厂房内加装登高通道，减少现场施工对正常生产的影响。安装时只需要保证四根立柱的垂直度偏差不大于千分之一，就能保证整体结构的受力均匀，梯段与平台的连接位置设置了长圆孔调节余量，可抵消土建施工或平台安装的尺寸误差，降低现场安装的对位难度。

在结构受力分配上，上层梯段的荷载通过中间平台梁传递到两根中部立柱，下层梯段的荷载一部分直接传递到地面，一部分通过中间平台传递到立柱，整体荷载传递路径清晰，没有应力集中的薄弱节点，所有型材的选型都按照均布活荷载每平方米3.5千牛的工业建筑标准取值，可满足作业人员携带中小型工具上下通行的承重要求，也可临时放置小型检修设备，不会出现结构过载变形的问题。
