可调式重型管钳全套结构设计图纸

在民用给排水施工、工业油气管道运维、消防管路布设、机电设备管线安装等场景中，管钳是管路作业环节不可或缺的手动夹持类工具，核心作用是通过咬合结构卡紧金属或硬质塑料管材的外圆周面，借助杠杆力臂实现管材的旋转对接、拆卸、紧固，相比普通活动扳手，管钳的咬合力更强、夹持管径适配范围更广，不会在大扭矩施力时出现打滑脱开的问题，尤其适合带螺纹连接的管路施工作业。

这套管钳的结构设计完全围绕实际作业的受力需求展开，整体分为固定钳身、活动钳颚、调节螺母、销钉、钳头镶件五个核心组成部分，固定钳身采用一体式长杠杆结构，握持段做了符合人手抓握的弧度处理，表面预留防滑纹理的设计位置，作业时手掌施力不会出现滑动，力臂长度经过扭矩核算，常规成年男性单手握持即可输出足够的螺纹紧固扭矩，不需要额外加接延长杆，避免过载导致钳体变形或者管材螺纹崩裂。活动钳颚与固定钳身之间通过齿条导轨实现滑动配合，调节螺母套在固定钳身的螺纹段上，旋转螺母即可带动活动钳颚沿导轨线性移动，实现不同管径的夹持范围调节，最小可适配小口径仪表管，最大可覆盖常规民用给排水主管道的管径需求，调节过程无卡滞，钳口开合的同轴度经过公差约束，夹持管材时两个钳颚的咬合面保持平行，不会出现偏斜导致管材表面被夹伤或者施力时滑脱。

钳头的咬合面设计了带倾角的锯齿形牙纹，牙纹的硬度参数做了差异化设计，咬合齿的硬度高于常规管材的表面硬度，卡紧时齿尖可以轻微嵌入管材表层，大扭矩旋转时不会打滑，同时牙纹的倾角方向做了正反双向适配，正向拧紧紧固件和反向拆卸管件时都能保持足够的咬合力，不会因为施力方向变化出现咬合失效。所有活动连接的位置都预留了合理的配合间隙，长期使用出现磨损后，也可以通过调节螺母的行程补偿磨损量，延长工具整体使用寿命。

从安装边界和尺寸设计来看，整套结构的外形尺寸完全适配手动工具的操作空间需求，钳头部分的最大开合尺寸对应最大夹持管径时，整体结构不会出现干涉，活动钳颚的滑动行程做了机械限位，调节到最大开口位置时不会从固定钳身的导轨中脱出，避免作业时零件脱落引发安全隐患。每个零件的结构都做了工艺适配，固定钳身采用模锻成型的结构设计，适合批量锻压生产，零件的拔模斜度、圆角过渡都符合金属加工的工艺要求，没有出现无法脱模或者应力集中的锐角结构；活动钳颚的导轨面做了平面度公差要求，滑动时全程保持顺畅，不会出现卡顿偏磨；调节螺母采用内螺纹与钳身齿条配合，外圆做了滚花结构，徒手旋转调节时不需要额外工具即可快速调整开口大小。

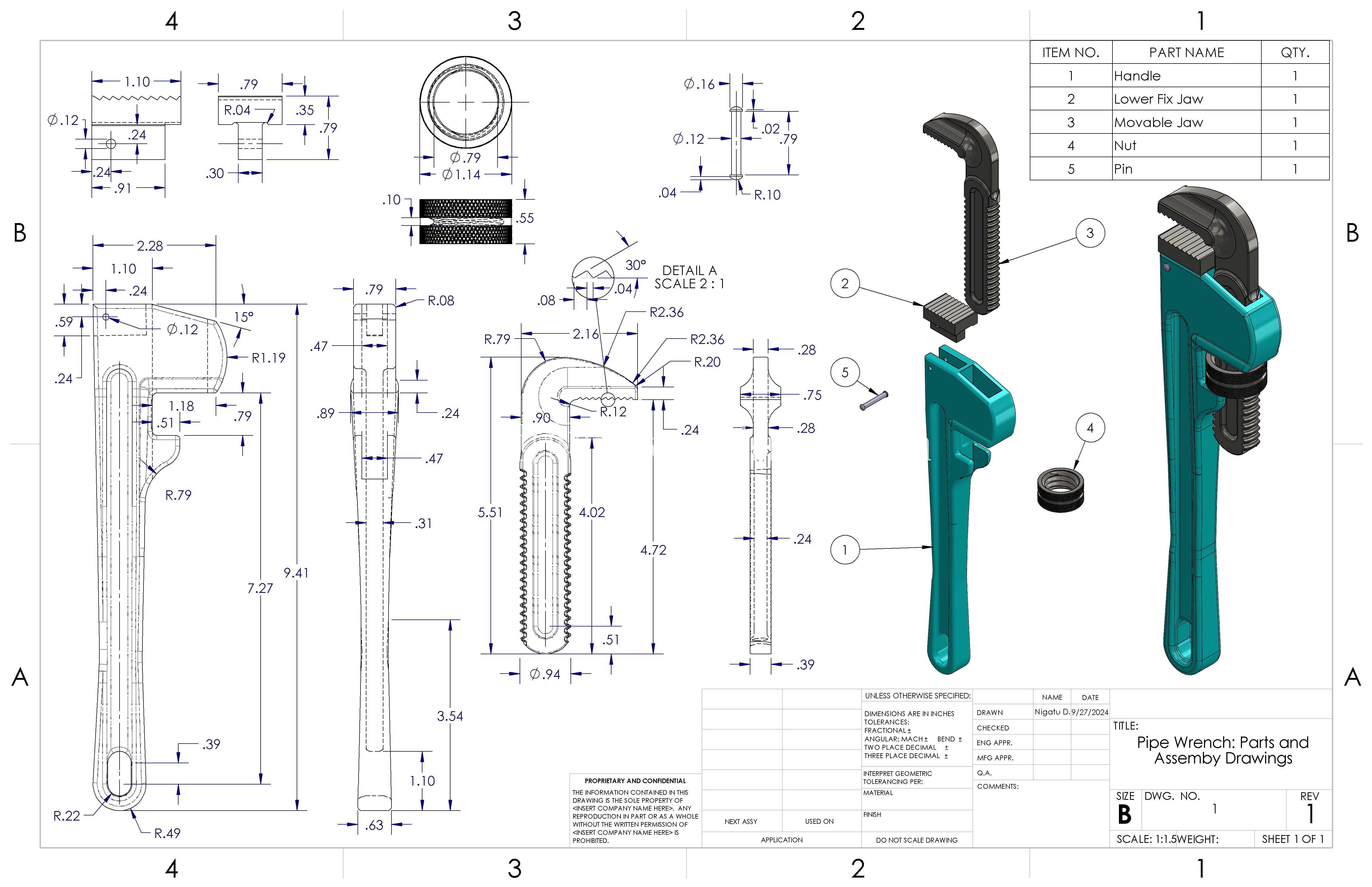

整套图纸包含了所有单个零件的加工尺寸标注、装配配合关系、爆炸视图拆解，每个零件的尺寸链都经过核算，装配后活动部件的运动间隙控制在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小导致调节卡滞。钳头与钳身的连接位置做了加强结构处理，大扭矩施力时应力集中区域的结构强度经过校核，不会出现钳头断裂或者变形的问题，握持段的长度设计兼顾了扭矩输出和狭小空间操作的便利性，在墙角、管道井等狭窄作业空间内，也能完成小角度的扳动操作，不会因为力臂过长被周围结构干涉。牙纹的齿距和齿深经过优化，夹持薄壁管材时不会出现咬穿管壁的问题，夹持厚壁金属管材时又能提供足够的咬合摩擦力，适配不同材质、不同壁厚的管路作业需求。
