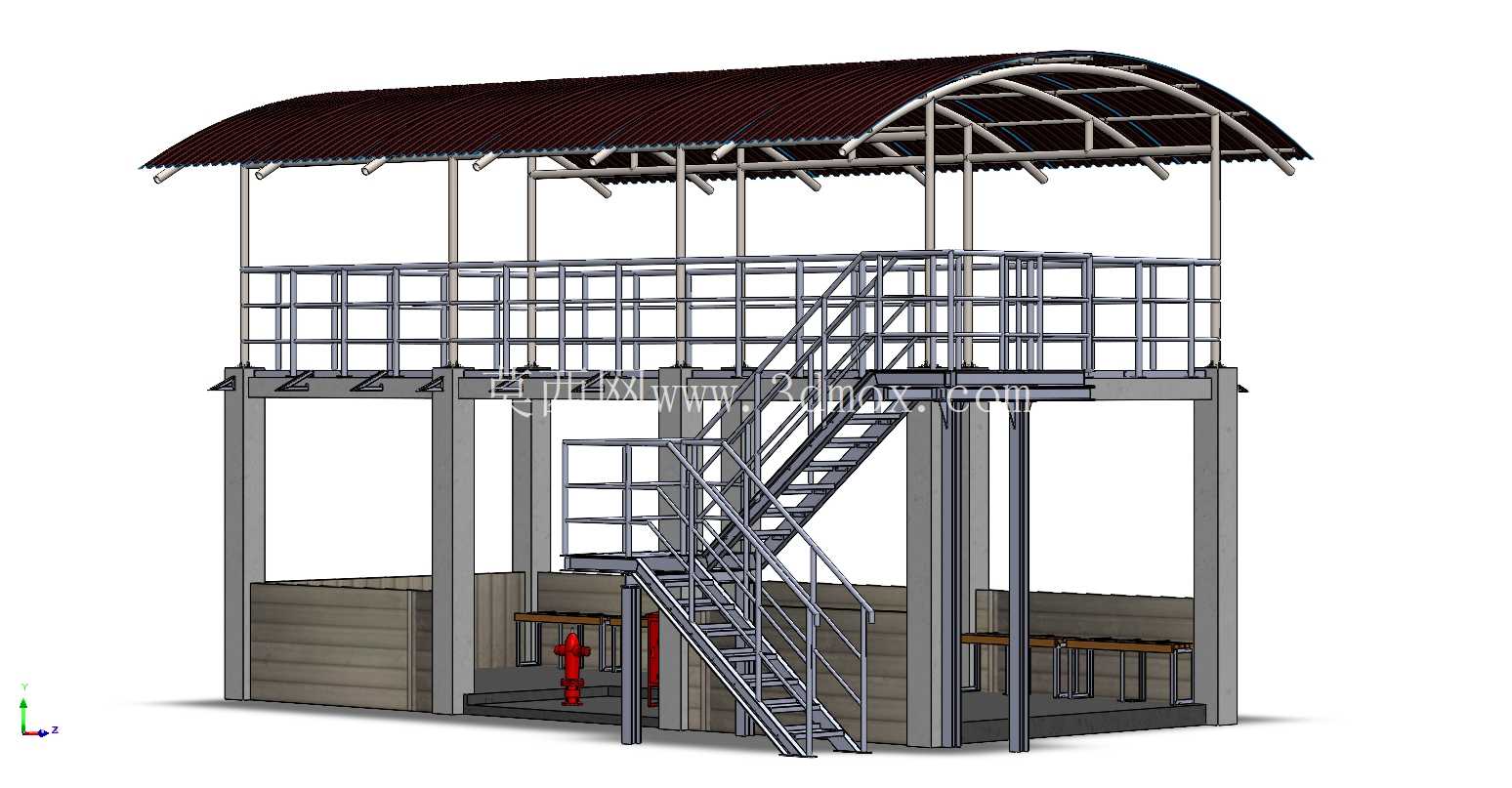

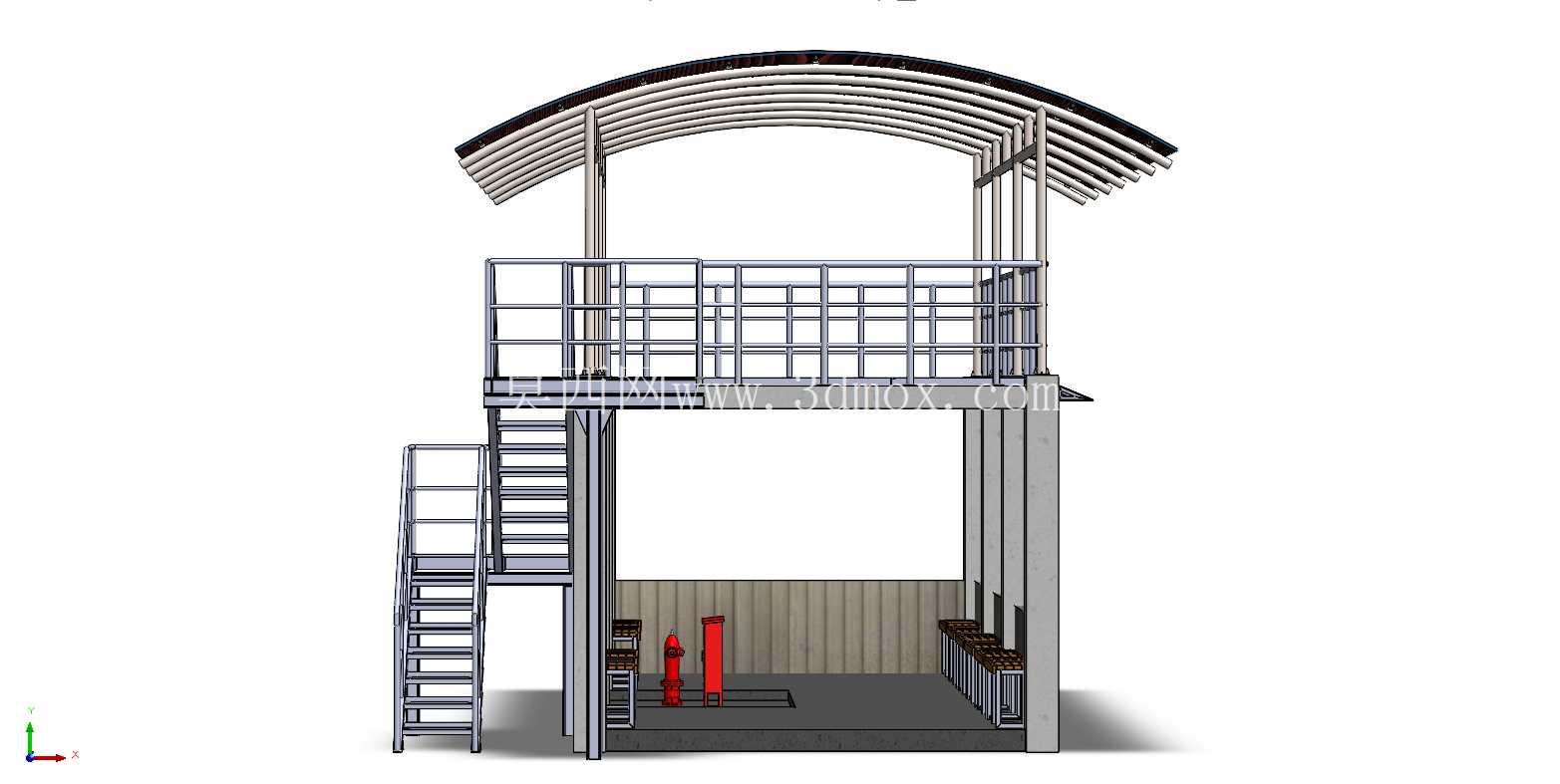

带弧形钢屋顶与工业楼梯的双层休息区结构

　　这套双层休息区结构，最初的设计出发点是解决厂区、户外作业区零散人员临时休憩、班组短会的场地需求，区别于常规临时休息棚，它采用永久式结构逻辑设计，适配长期户外使用的工况。从结构受力逻辑来看，底部承重体系采用钢筋混凝土立柱，立柱底部预设地脚螺栓连接点位，安装时需匹配硬化混凝土地面的预埋锚栓，单根立柱的垂直承重设计冗余达到2.5倍常规活荷载，可承受二层平台满员站立、临时堆放轻型工具的载荷，立柱间距控制在3.6米模数，既减少立柱数量对下层空间的遮挡，也符合常规钢结构型材的下料长度，减少现场裁切的材料损耗。

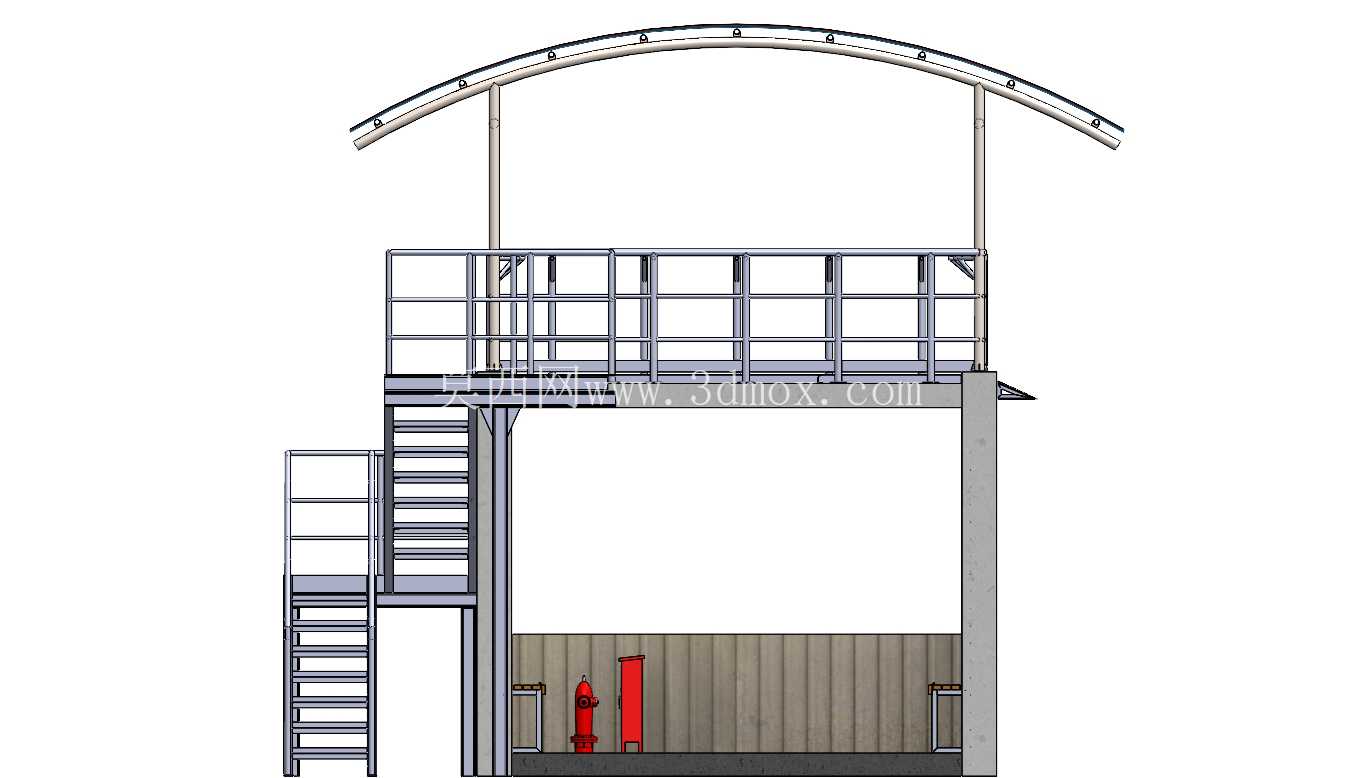

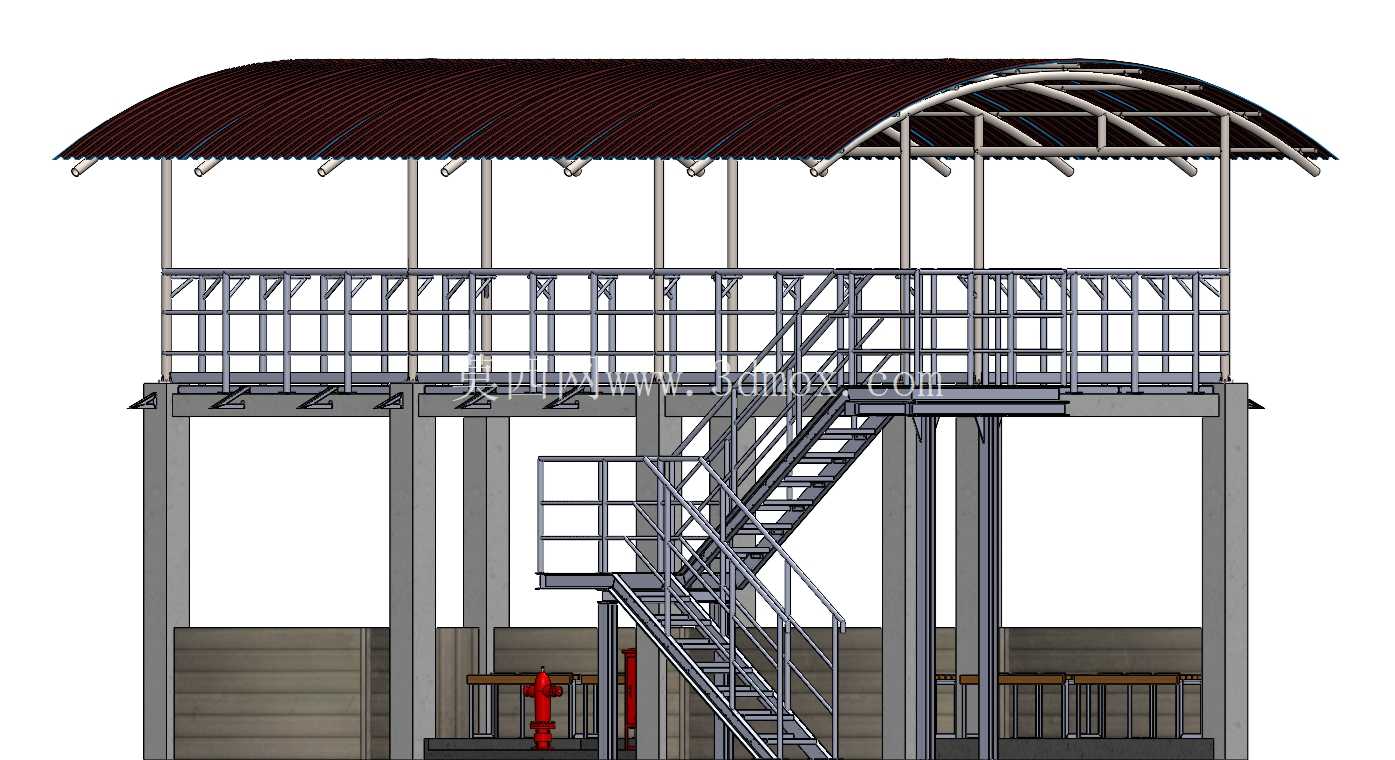

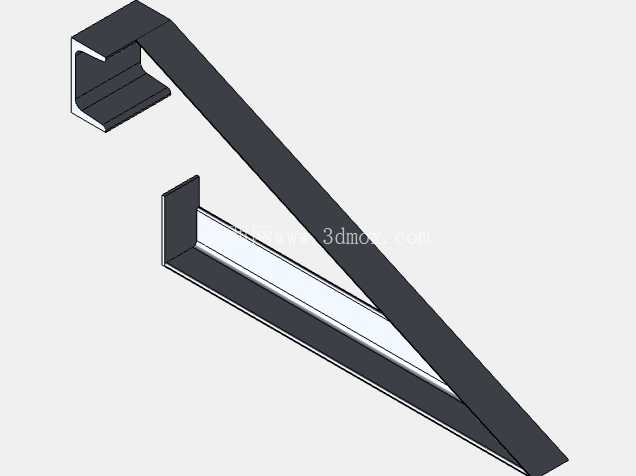

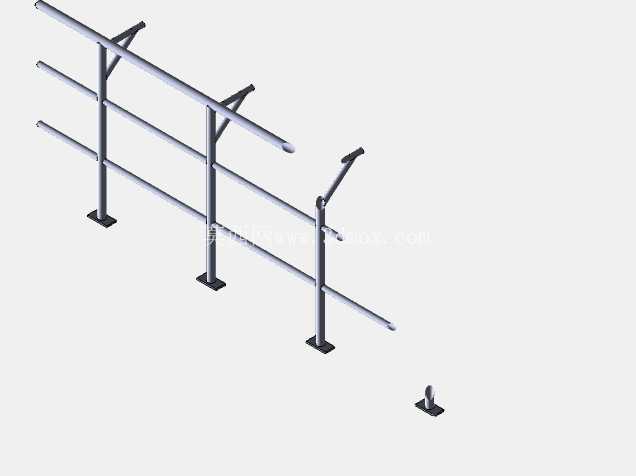

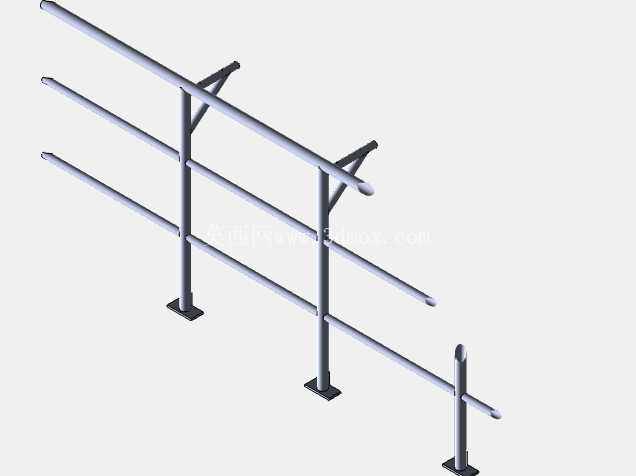

　　二层平台采用高频焊接H型钢作为主梁，梁面铺设花纹防滑钢板，平台边缘通高设置1.2米高的防护栏杆，栏杆竖杆间距严格控制在110mm以内，避免人员意外跌落，栏杆底部设置100mm高的挡脚板，防止工具、杂物从平台缝隙掉落伤及下层人员。连通上下层的工业楼梯采用双跑折返设计，踏步采用防滑格栅板，踏步高度控制在150mm、宽度280mm，符合工业建筑人行楼梯的尺寸规范，楼梯两侧均设置扶手，扶手高度900mm，楼梯段与平台、地面的连接节点采用螺栓铰接，可抵消部分结构沉降带来的应力变形，避免焊缝撕裂。

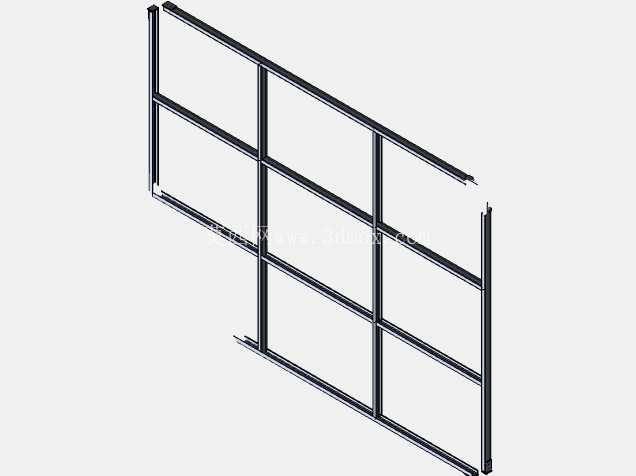

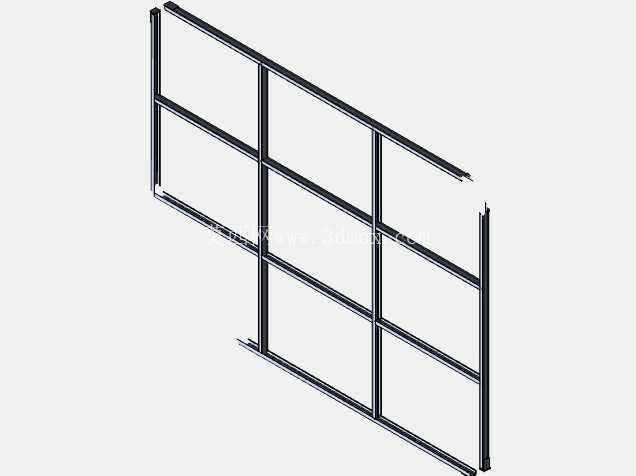

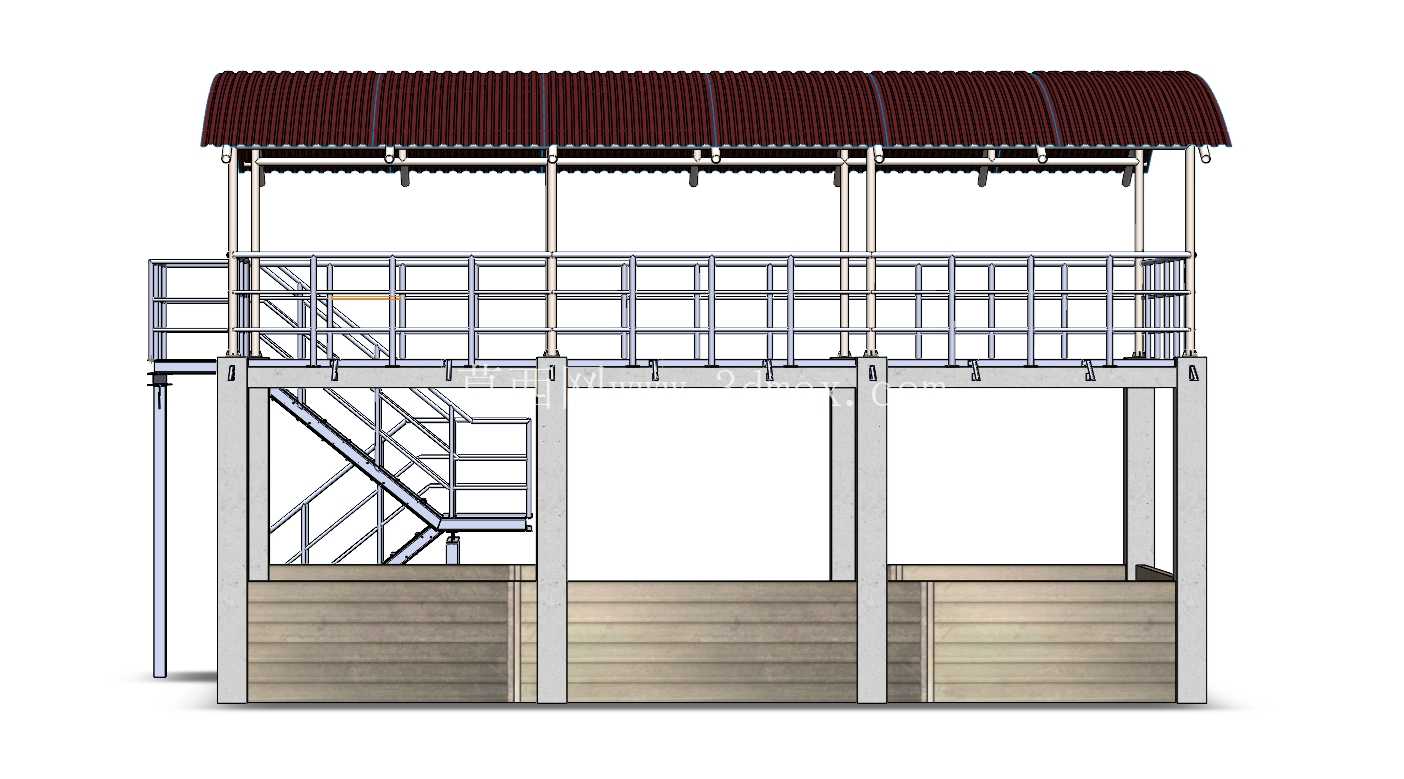

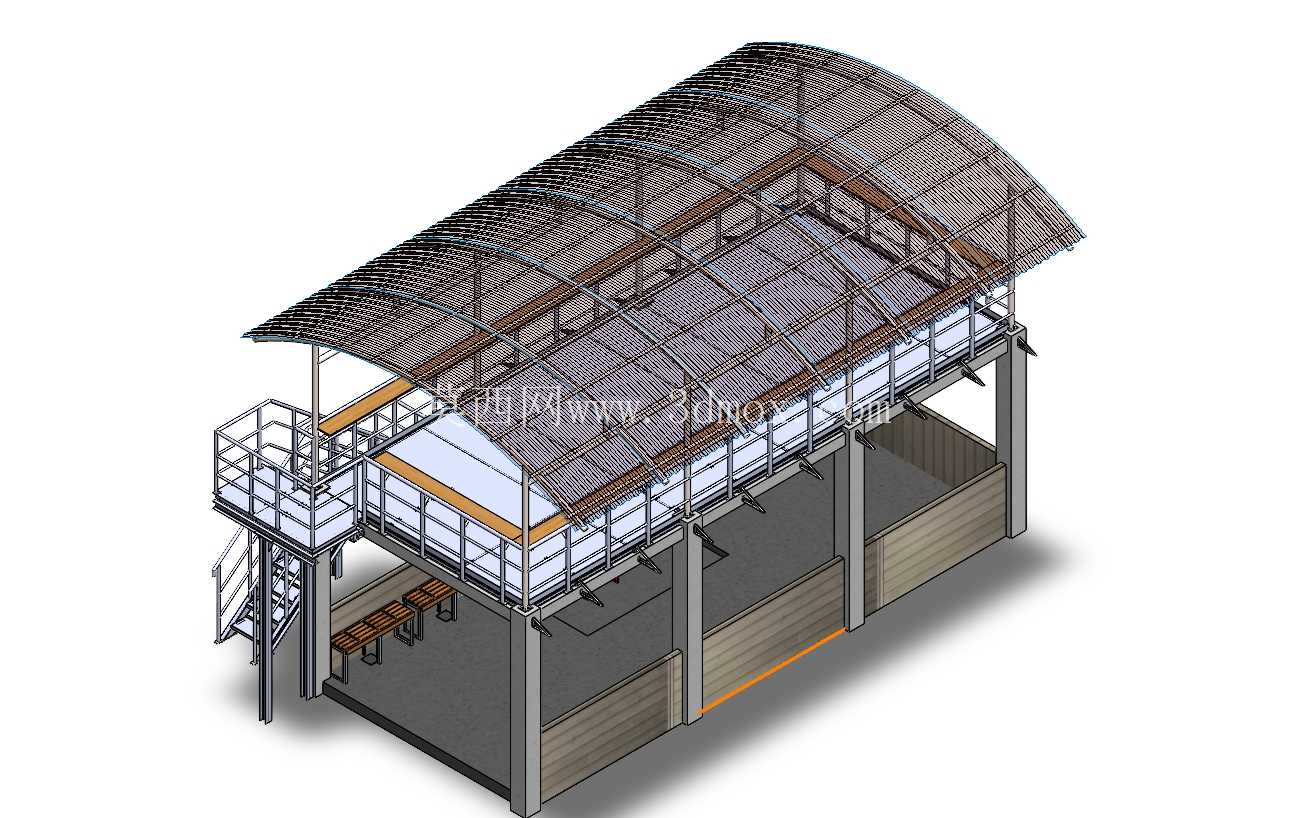

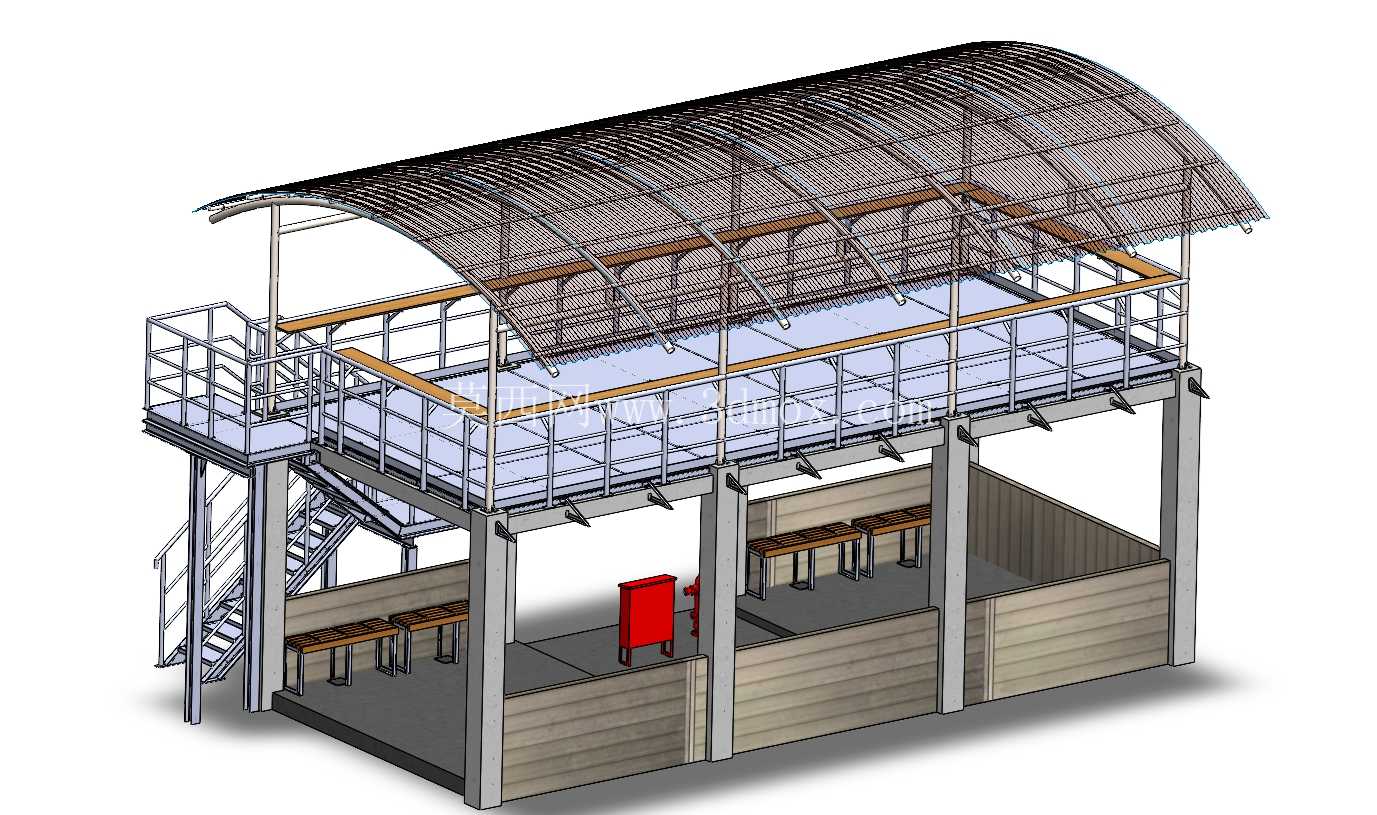

　　顶部的弧形钢屋顶采用冷弯薄壁型钢作为拱架，拱架弧度根据当地常年降雨、积雪荷载计算确定，屋面采用压型彩钢板铺设，檐口伸出平台边缘800mm，可有效遮挡斜向降雨与正午直射阳光，拱架之间设置横向系杆与剪刀撑，保证屋顶结构的整体抗风性能，可抵御10级以下的阵风荷载，适配大部分内陆厂区的户外环境。下层空间设计为开放式休憩服务区，预留了长条座椅的安装位置，同时在角落预留了消防设施、饮水装置的安装点位，空间净高2.8米，人员行走无压抑感，下层围护结构采用装配式水泥压力板，可根据实际使用需求调整围挡高度与开口位置，兼顾通风与隐私需求。

　　从安装边界来看，整套结构的占地尺寸为长7.2米、宽4.8米，安装时需在结构外围预留至少1米的检修通道，屋顶最高点距离地面高度为6.2米，安装前需确认场地周边无架空管线、高压线路的净空冲突。在实际应用场景中，这类结构除了厂区内部的员工休息区，还可作为工地项目部的临时会客区、物流园区的司机休息点、景区户外的服务驿站使用，结构所有钢构件均采用热浸镀锌处理后再喷涂面漆，防腐年限可达15年以上，后期维护仅需定期检查螺栓紧固情况、补漆防锈即可。设计过程中特意规避了复杂的异形构件，所有型材均采用市场常规备货的标准型号，无需开模定制，既降低了加工成本，也方便后期损坏构件的替换维修，楼梯与平台的连接节点、屋顶与立柱的连接节点均做了标准化设计，现场安装时仅需按照编号拼装，无需大量现场焊接作业，可大幅缩短现场施工周期，减少对周边生产作业的干扰。
