三脚架式可调支撑定位工装结构

　　该支撑结构主要面向现场加工、设备临时定位、工件辅助支撑类场景使用，在大型工件机加工工序中，可作为辅助支撑点分散工件装夹应力，避免长悬臂类工件加工时出现颤振、让刀问题，也可在设备现场安装调试时作为临时可调支撑，适配不平整安装基面的调平需求，相比传统固定式垫铁，该结构的支撑范围更大，单点位支撑覆盖的调平行程更长，无需叠加多层垫铁即可完成高度差适配。从结构设计逻辑来看，主体采用三腿斜撑布局，三根支腿呈120度周向均布，支腿上端通过铰接座与顶部连接块相连，下端配备带防滑齿的支撑脚垫，支腿采用矩形截面型材制作，兼顾抗弯强度与结构自重控制，铰接位置预留阻尼锁紧结构，调整支腿开合角度时可实时锁止，避免支撑过程中出现支腿滑移失稳。

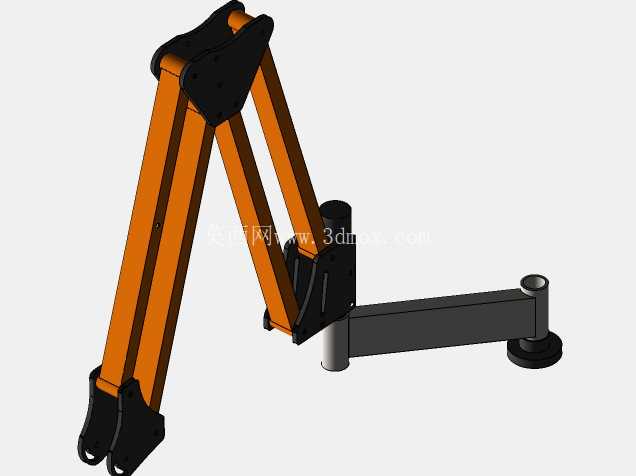

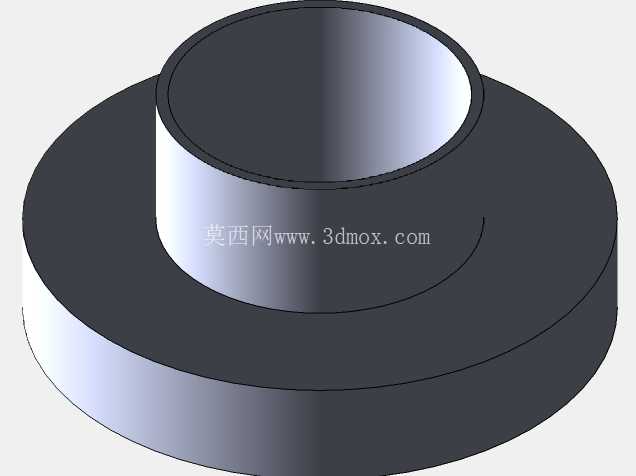

　　侧向延伸的支撑臂为水平悬臂结构，端部配备可垂直调节的支撑脚，支撑脚底部采用橡胶与金属复合的垫座，既可以保证与被支撑面的摩擦力，又能避免硬接触划伤工件表面，支撑臂与主体连接位置设置旋转锁紧机构，可根据实际支撑点位需求调整悬臂的周向角度，适配不同方位的支撑需求。设计过程中优先考虑了现场使用的便携性，整体结构无复杂异形铸件，除铰接销轴、锁紧螺丝外，其余结构件均可采用常规型材与板材加工制作，支腿与主体的铰接结构采用大间隙配合公差，适配现场多粉尘、多切屑的使用环境，不会因为细小切屑卡滞导致调整失效。

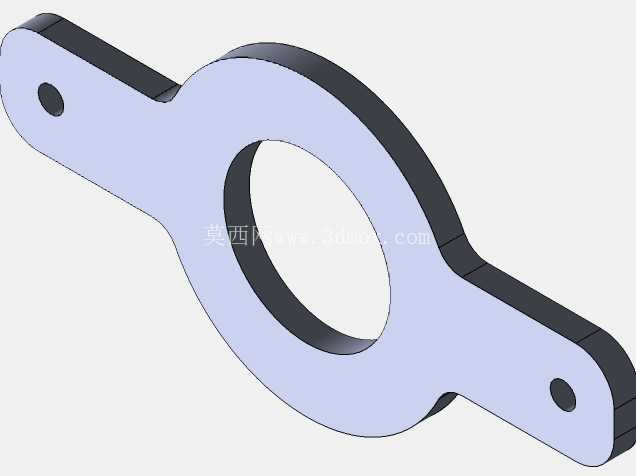

　　安装边界方面，支腿完全收拢时整体占地直径不超过200mm，完全展开时支撑跨距可达650mm，支撑高度调节范围覆盖300mm至800mm区间，侧向悬臂伸出长度为280mm，悬臂端部支撑脚的垂直调节行程为50mm，单组结构的额定静支撑载荷不低于150kg，可满足多数中小型工件的辅助支撑需求。结构细节上，顶部连接块采用镂空式设计，在保证连接强度的前提下降低整体自重，支腿表面做氧化发黑处理，适配车间多油污、多潮湿的使用环境，避免长期使用出现锈蚀卡滞，所有锁紧操作均采用手拧式结构，无需额外扳手即可完成所有调整与锁止动作，适合现场快速部署使用。

　　在实际加工配套场景中，该结构可多组配合使用，针对异形壳体类、长轴类工件的不规则支撑面，通过调整每组支撑的高度与悬臂角度，快速搭建稳定的支撑体系，相比定制化专用支撑工装，该通用可调结构的适配性更强，可覆盖不同规格工件的支撑需求，减少专用工装的制作成本与存放管理成本。结构受力层面，三腿斜撑布局将垂直方向的支撑载荷分解为沿支腿轴向的压应力，充分利用型材的轴向抗压性能，避免支腿受弯出现变形，侧向悬臂的受力通过连接座传递至三根支腿形成的稳定支撑面内，不会出现额外的倾覆力矩，保证支撑过程的结构稳定性。
