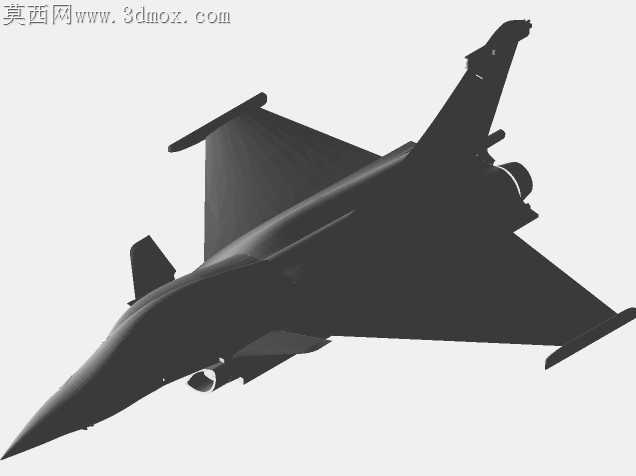

达索阵风军用喷气式战机外观结构

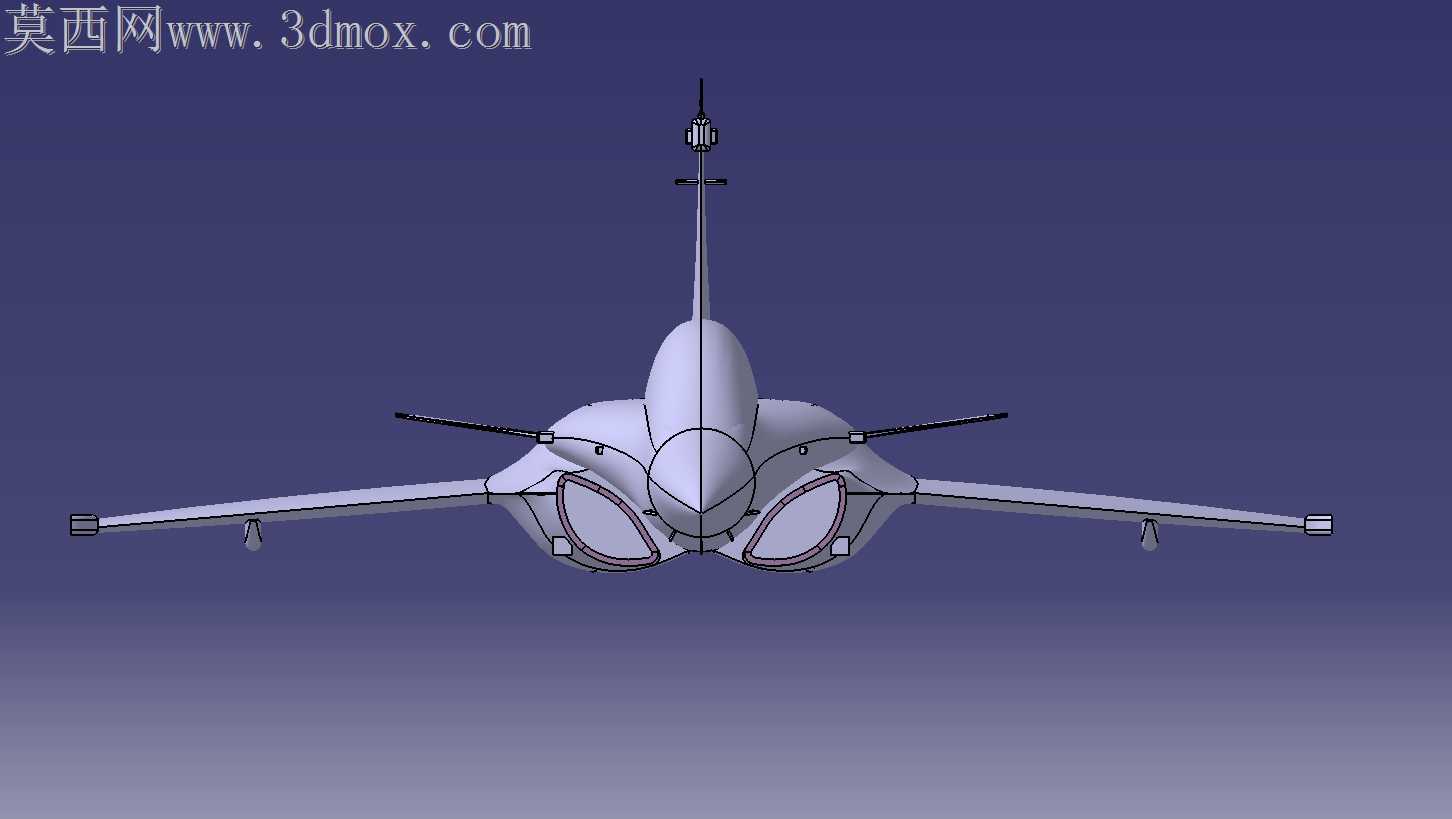

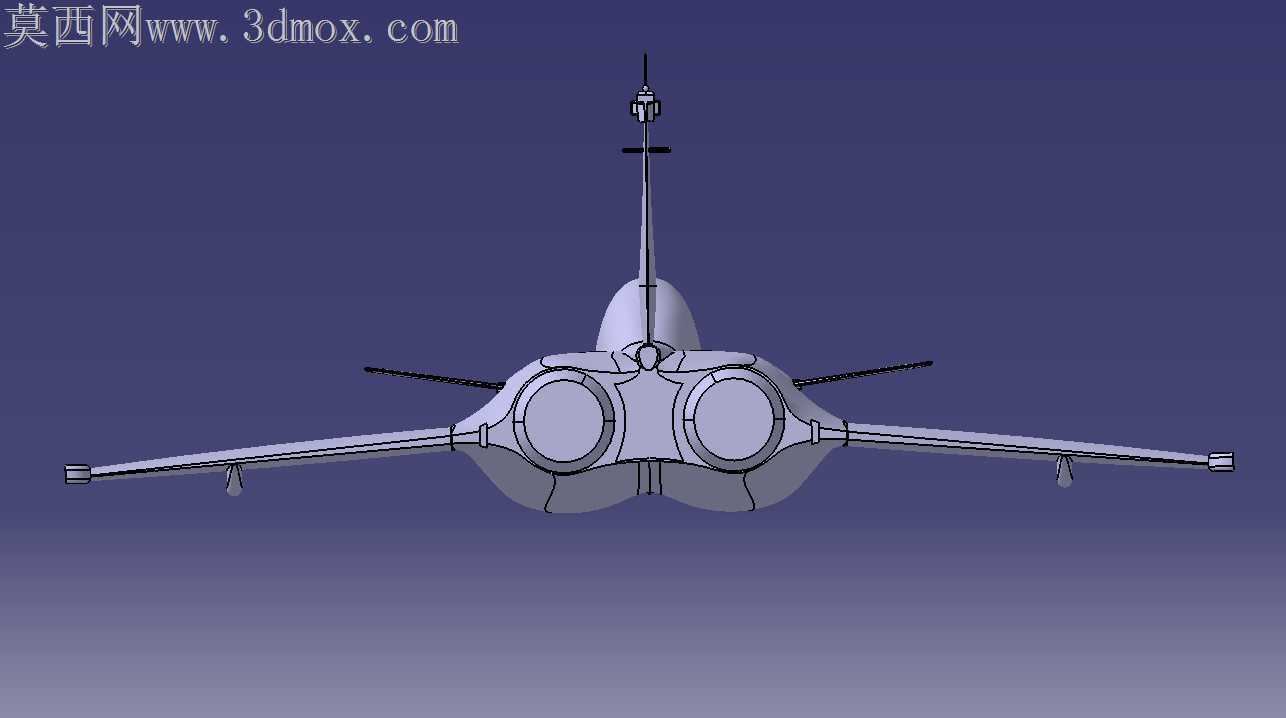

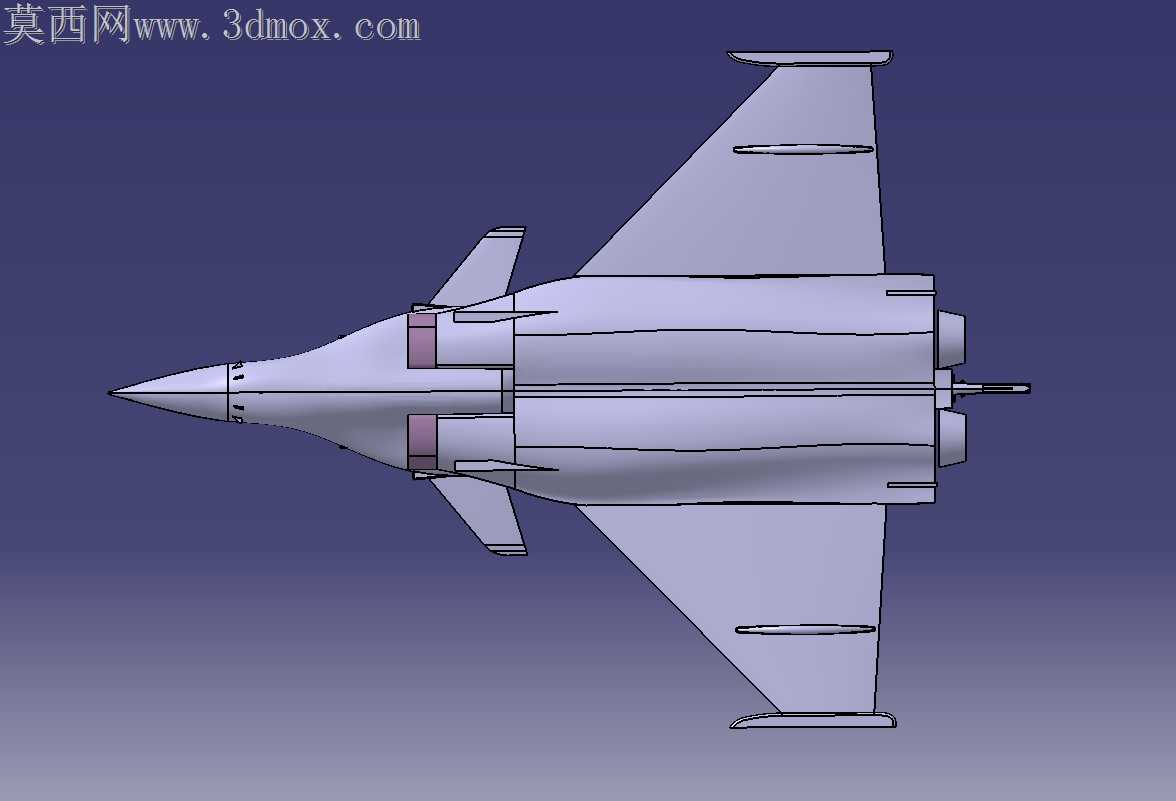

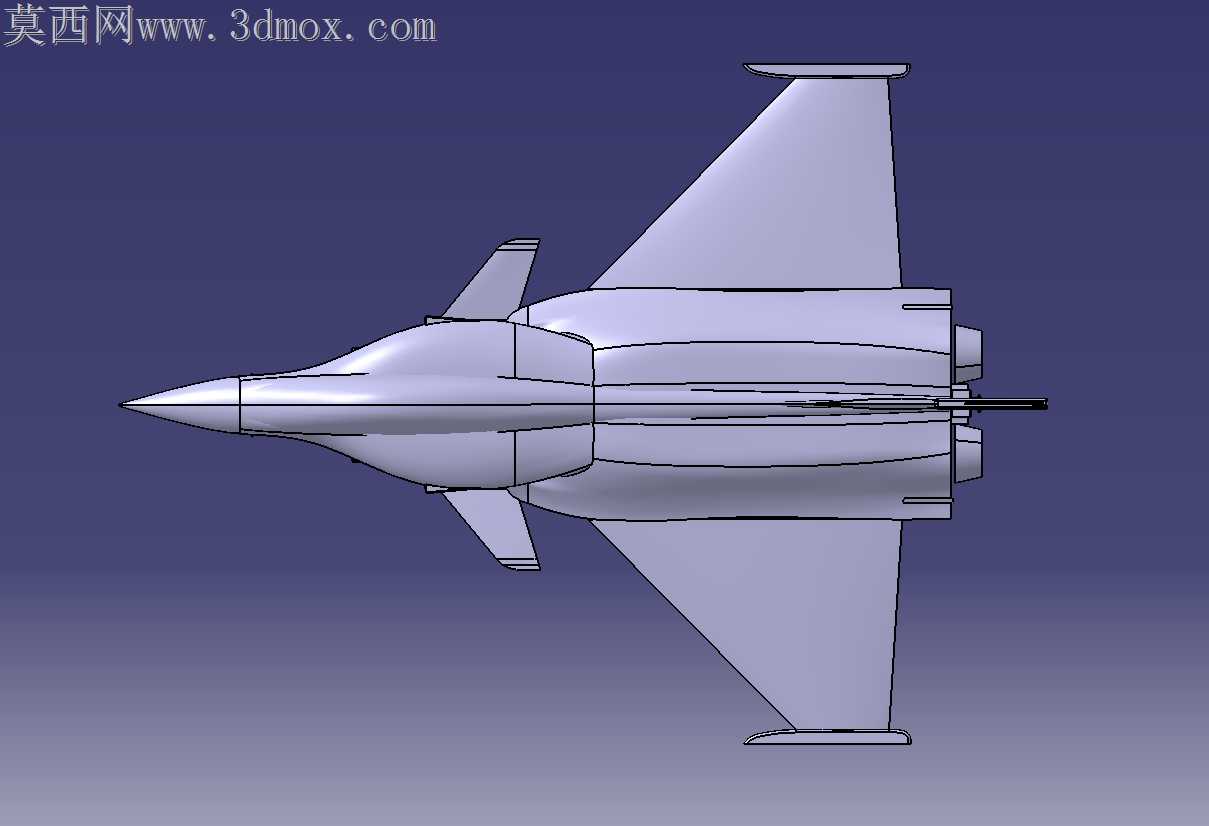

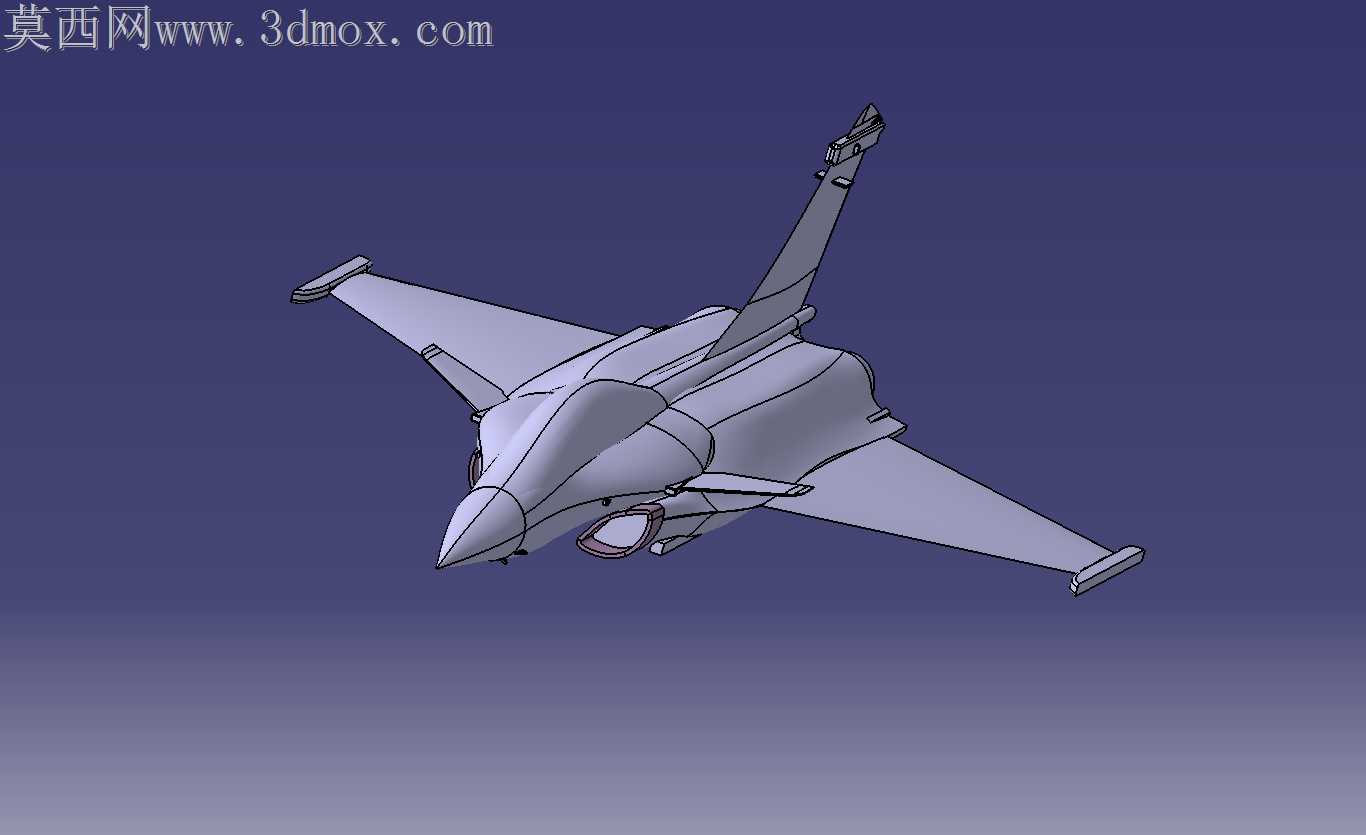

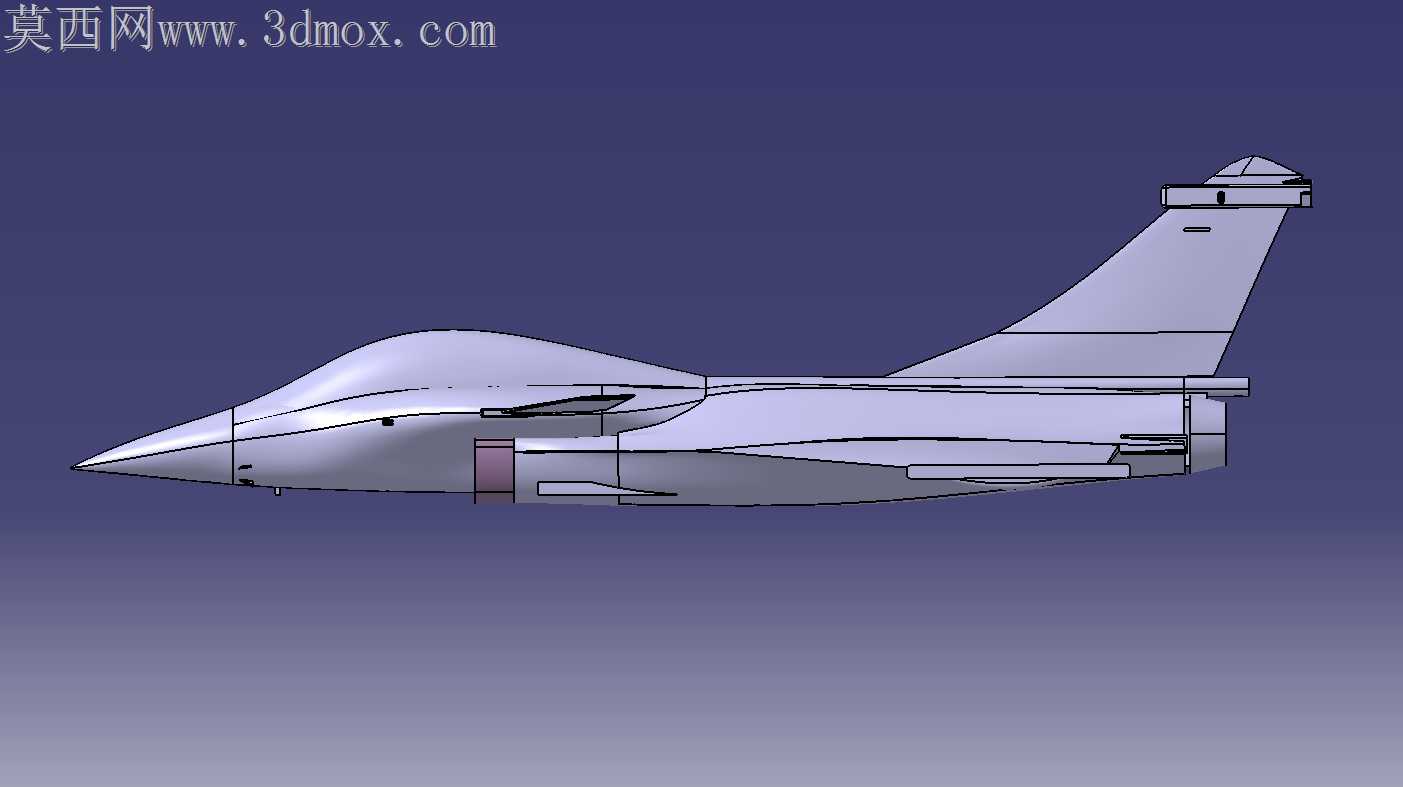

鸭翼与三角主翼的耦合区域是曲面处理最容易出现曲率断层的位置，实际加工中这类双曲面衔接段如果曲率连续度达不到G2以上，风洞测试时会在翼根处产生紊乱的附面层气流，直接拉低亚音速段的升阻比。建模时特意将鸭翼后缘与主翼前缘的衔接曲面做了0.8度的微小扭转补偿，避开了常规快速建模时容易出现的曲面硬边，让气流经过耦合区时能平滑过渡到主翼上表面，不会提前产生气流分离。机身侧面的翼身融合段没有做生硬的平面拼接，而是顺着进气道外侧的棱线做了渐变曲率过渡，既兼顾了隐身设计的棱边散射要求，也让蒙皮拼接时的接缝公差更容易控制，实际装配时蒙皮接缝的阶差可以控制在0.3mm以内，不会额外增加飞行阻力。垂尾与机身的连接段特意做了加厚的整流过渡，没有直接采用直角拼接，避免高速飞行时垂尾根部产生应力集中，也能减少尾流对垂尾操纵效率的干扰。座舱盖的曲面做了微凸的流线修型，和机头棱线的曲率完全衔接，不会在风挡后方产生低压涡流区，也能降低座舱盖的风阻噪音。进气道唇口的曲面做了小圆角过渡，没有采用尖锐的切割边，避免低速大迎角飞行时进气道内产生气流畸变，保证发动机进气的稳定性。机身表面的检修舱盖接缝都做了与蒙皮曲率一致的凹陷处理，没有突出的棱边，既还原了真机的蒙皮分块逻辑，也让曲面渲染时的光影过渡更自然，不会出现突兀的明暗断层。尾喷口与后机身的衔接段做了收敛式的曲面过渡，顺着发动机舱的轮廓逐渐收窄，让尾部的气流能平滑排出，减少尾部阻力。起落架舱的轮廓线完全贴合机身曲面的走向，没有破坏翼身融合段的整体曲率，舱门闭合时能和周边蒙皮完全齐平，不会产生额外的雷达反射信号。整机的曲面分块完全按照真实战机的蒙皮工艺拆分，每一块曲面的曲率都经过连续度校验，没有出现碎面、扭曲面的问题，不管是用于3D打印制作缩比模型，还是用于航空科普的结构展示，都能直接复用曲面数据，不需要额外做破面修补。
