空军F-4幻影战机高精细外观结构

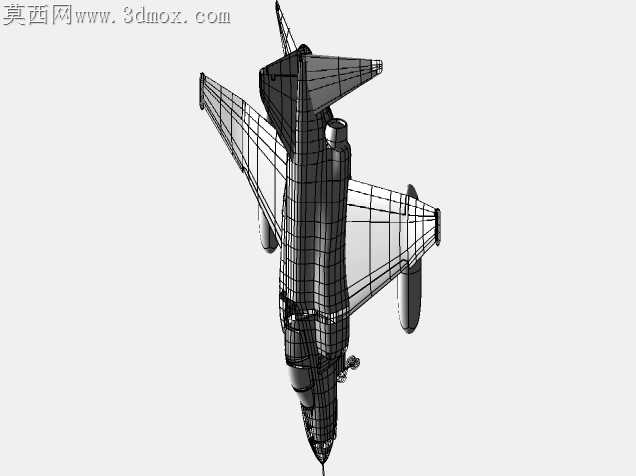

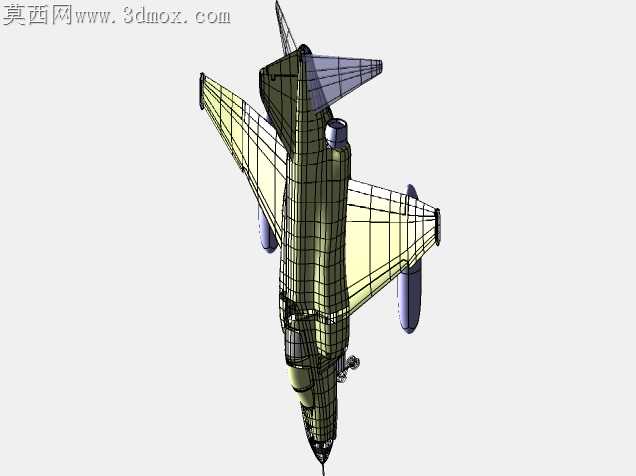

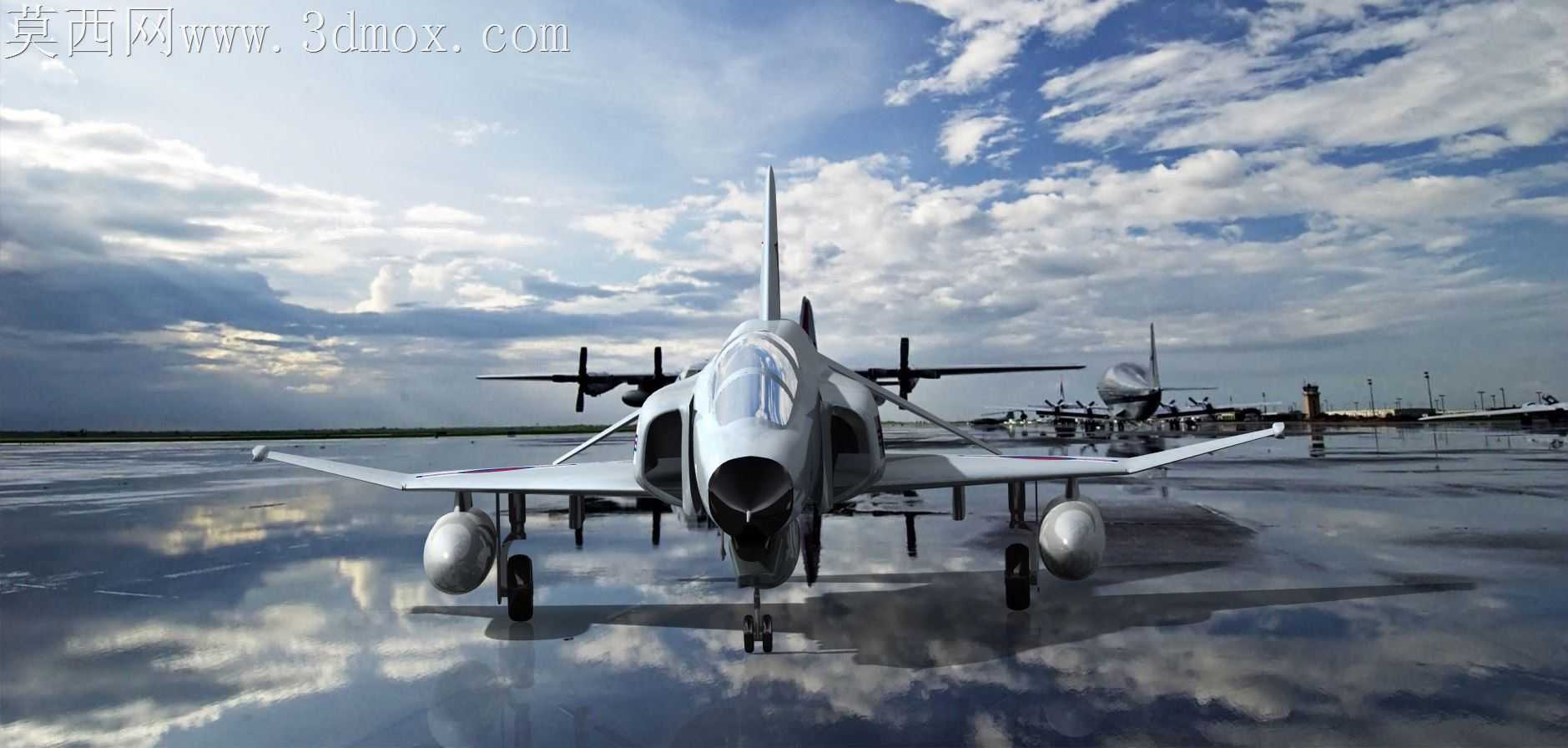

曲面设计视角下，这款战机模型的机头进气道棱线过渡是最考验曲面连续性的区域，实机上为了兼顾高速进气效率与雷达罩安装公差，棱线并非锐利直角，而是做了0.8毫米曲率半径的圆角过渡，建模时若直接用锐边拼接，渲染时会在侧光下出现生硬的明暗断层，也无法匹配后续风洞仿真的曲面光顺度要求。机翼上的英军标识涂装边缘，对应实机的蒙皮拼接缝位置，曲面拆分时特意沿着蒙皮分块边界做了0.2毫米的下沉凹槽，既还原了真机的铆接结构细节，也避免了整块大曲面在渲染时出现光影漂移的问题。座舱盖的曲面是双曲率泡型结构，和机身框架的贴合间隙控制在0.15毫米，这个数值既还原了实机的装配公差，也不会因为间隙过小导致渲染时出现面与面的Z-fighting闪烁问题。机翼下挂载的副油箱，和机翼挂架的衔接曲面做了渐消处理，没有生硬的拼接台阶，对应实机上挂架与副油箱之间的整流包皮结构，哪怕是停机状态的静态展示，这个细节也能让整体光影过渡更自然。尾翼上的标识区域，曲面特意做了轻微的弧度匹配尾翼的翼型剖面，没有把贴图直接贴在平面上，避免不同角度下标识出现拉伸变形。停机状态下起落架的轮胎和地面接触的位置，做了轻微的受压形变曲面，不是硬邦邦的正圆形，配合地面湿滑反射的光影，能让静态渲染图更具真实感。机身侧面的检修舱盖边缘，做了和蒙皮一致的曲面曲率，没有出现舱盖凸起和机身曲面脱节的问题，每一块小舱盖的曲面都和机身主曲面保持G2连续，哪怕放大看局部细节，也不会出现曲面褶皱或者明暗突变的问题。机翼前缘的缝翼结构，曲面和主翼面的过渡缝隙均匀一致，没有出现宽窄不一的情况，对应实机上缝翼收放的滑动间隙，哪怕是静态模型，这个细节也能体现出对真机结构的还原度。
