户用分布式光伏板支撑安装结构设计

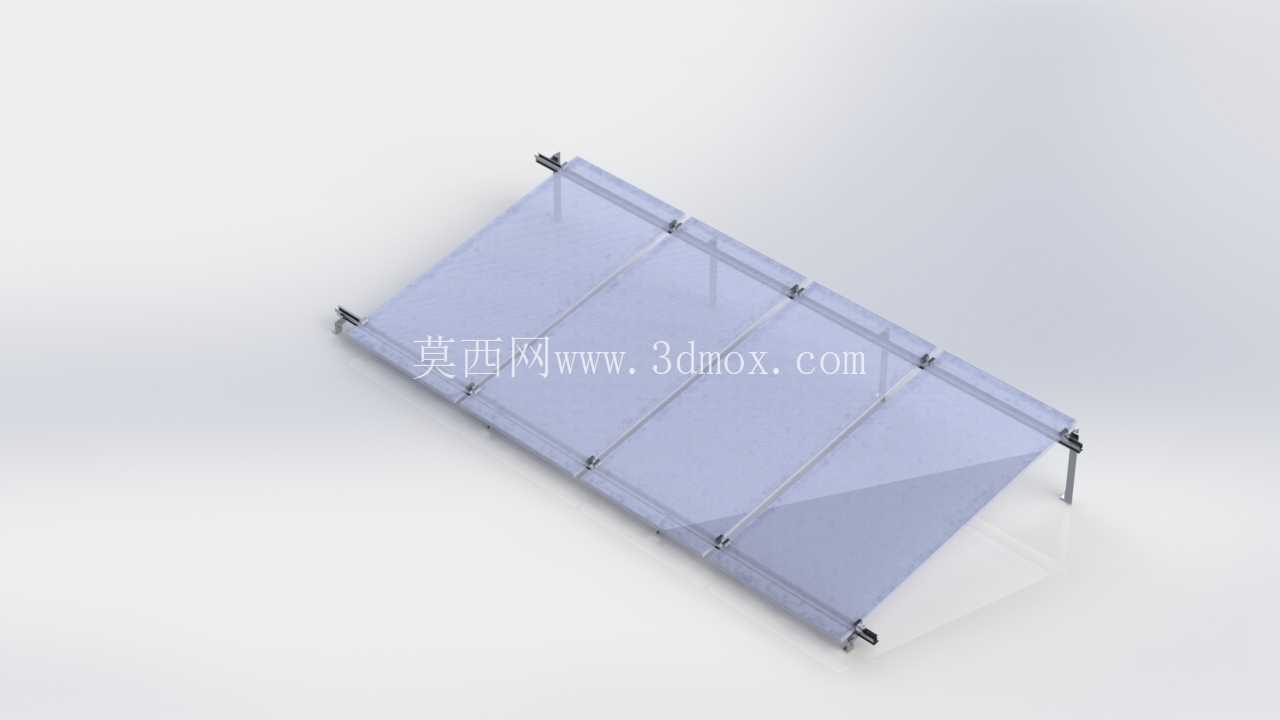

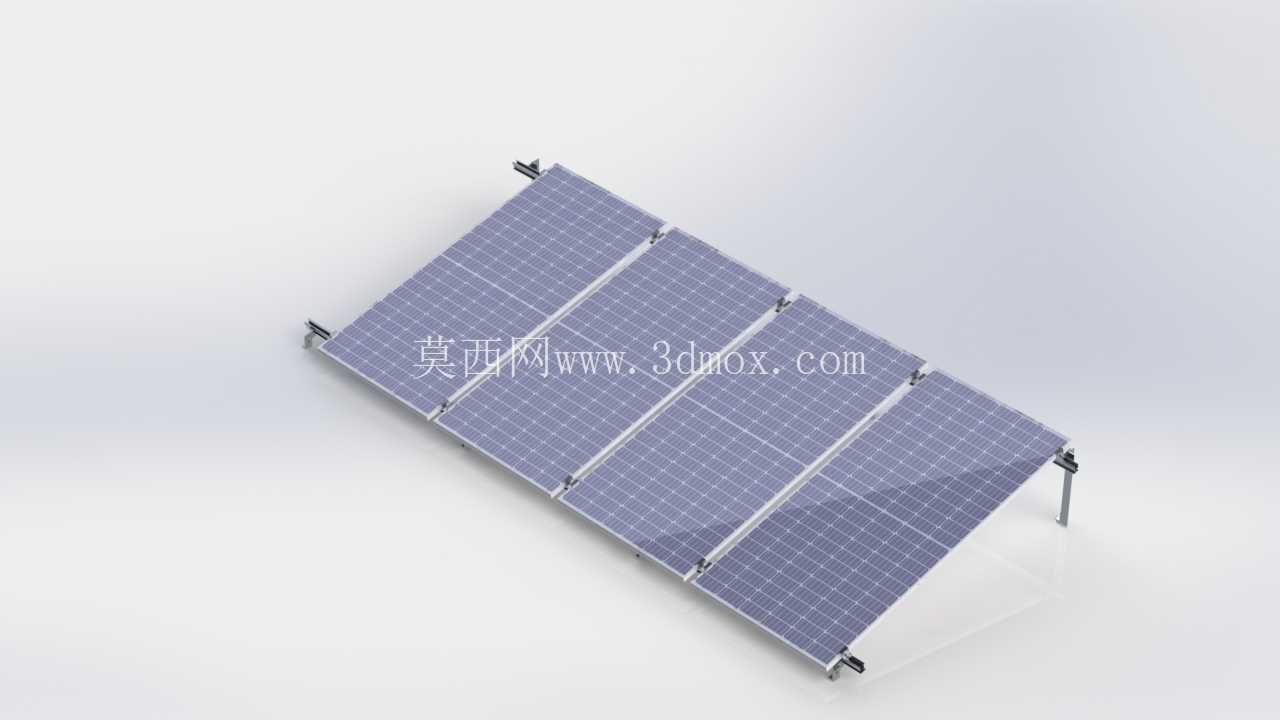

　　这套光伏支撑结构主要面向住宅屋顶、工商业厂房屋顶、地面集中式光伏电站三类核心应用场景，适配常规多主栅晶硅光伏组件的安装需求，核心作用是为光伏板提供稳定的承载基础，抵御户外风载、雪载、温度形变带来的结构应力，同时通过角度优化最大化提升组件受光效率。结构主体采用镀锌钢或铝合金型材作为框架主材，两种材质可根据项目防腐需求、成本预算灵活选型：沿海高盐雾区域优先选阳极氧化铝合金型材，内陆干燥区域可选用热镀锌钢材，两种材质的连接孔位做了通用化设计，无需额外开孔即可互换安装。整体框架采用模块化拼接设计，单组支架可同时固定多块串联排布的光伏板，相邻组件的安装间隙控制在20mm，既满足热胀冷缩的形变余量，也避免间隙过大造成的受光面积浪费。

　　三角形底座是整套结构的核心受力单元，斜撑与主横梁的连接角度经过力学仿真优化，可将组件承受的垂直风压、水平剪力均匀分散到各个锚固点上，锚固点采用预钻孔设计，适配膨胀螺栓、化学锚栓、夹具等多种屋面固定方式，彩钢瓦屋面可直接搭配夹具固定，混凝土屋面则搭配膨胀螺栓锚固，无需现场二次钻孔切割，大幅降低现场安装的人工成本与施工误差。支架的倾斜角度做了两档适配设计，固定倾角款可根据项目所在地纬度匹配最优安装角，确保全年平均辐照接收量最大化；可调倾角款可在15度到45度区间内无级调节，方便运维人员根据季节太阳高度角调整板面朝向，进一步提升发电效率。

　　结构上集成了隐藏式线缆通道，光伏组件的直流线缆可直接嵌入横梁内侧的走线槽内，避免线缆长期暴露在户外受紫外线老化，同时减少线缆外露带来的视觉杂乱问题，也能避免运维过程中踩踏、剐蹭造成的线缆破损。组件与支架的连接采用专用压块固定，压块做了防滑齿设计，可避免长期风振造成的组件松动滑落，压块与组件边框接触位置加装EPDM橡胶垫片，既可以缓冲震动，也能防止不同金属接触产生的电化学腐蚀。

　　整套结构的安装边界做了充分的冗余设计，单组支架的横向跨度可根据组件数量灵活拼接，纵向支撑腿的高度可在100mm到300mm区间调节，适配屋面不平整、地面有坡度的安装场景，最低安装高度预留了150mm的通风间隙，可降低组件工作温度，提升发电效率，同时预留的间隙也方便后期运维人员清理组件下方的积灰、杂物，检查线路连接状态。所有结构件均采用无焊接拼接设计，全部通过螺栓、卡扣实现互锁连接，现场施工不需要携带焊接设备，仅用常规扳手即可完成全部组装工作，单组支架的组装时间可控制在30分钟以内，大幅提升现场施工效率。结构件的边角全部做了圆角钝化处理，避免安装过程中划伤施工人员，也防止尖锐边角长期磨损组件背板。针对不同场景的载荷要求，主横梁的型材壁厚做了分级设计，普通屋面场景采用1.5mm壁厚型材，地面电站、高风压区域则采用2.5mm壁厚型材，连接节点的螺栓全部采用8.8级高强度镀锌螺栓，确保25年使用周期内的结构可靠性。
