立体管道式鱼菜共生种养循环装置

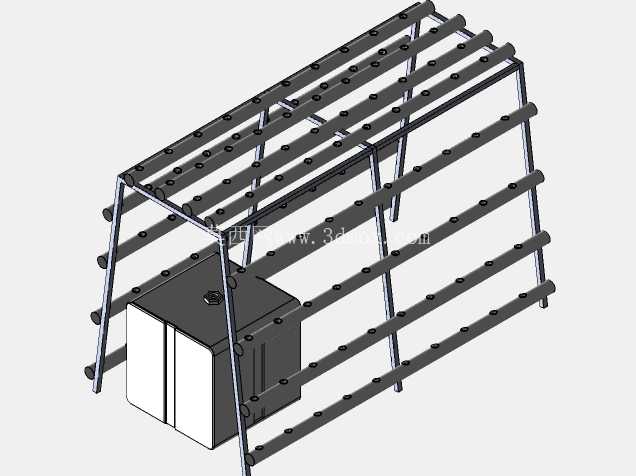

　　上部的栽培架采用多层倾斜排布的管道结构，管道上按等间距开设栽培定植孔，倾斜角度设置在3度到5度之间，既可以保证水体在管道内依靠重力自然流动，不需要额外增设提升泵推流，也能避免管道内积水滞留导致植物根系缺氧腐烂。栽培架的支撑框架采用型材拼接结构，所有连接节点采用标准紧固件装配，不需要焊接作业，现场安装时只需要按装配关系锁紧连接件即可，整体框架的横向跨度控制在1.2米到1.8米之间，纵向深度适配单排操作的人体工程学尺寸，预留的操作通道宽度满足日常采收、定植的作业需求，不需要额外占用过多的安装空间，不管是室内靠墙布置还是室外大棚内成排排布都能适配。这套立体排布的种养结合装置，核心是把水产养殖区与水培种植区通过管路连通，构建闭合的水体循环链路，解决传统种养模式里水资源浪费、养殖尾水直排污染、种植施肥成本高的痛点，目前在都市农业观光园、家庭阳台种植、社区共享农场、小型设施农业基地都有广泛的落地场景。从结构组成来看，装置下部是集成式的养殖储水单元，采用柜体式封闭结构，既可以容纳养殖水体、放置循环水泵与过滤组件，也能避免光照直射水体导致藻类过度繁殖，柜体预留的检修开口可以方便日常清理养殖残渣、更换过滤填料，不需要拆解整体框架就能完成维护操作。

　　从功能逻辑上看，养殖单元内的水体携带鱼类代谢产生的氨氮物质，经过初步物理过滤去除残饵、粪便残渣后，通过水泵提升到最高层的栽培管道进水端，水体顺着倾斜的管道逐层流动，穿过每一层的植物根系区域，植物根系会吸附吸收水体中的氨氮、磷等营养物质，同时根系附着的微生物会对水体进行生化净化，经过所有栽培层净化后的水体依靠重力回流到下部的养殖单元，完成整个循环过程，整个系统运行过程中只需要补充自然蒸发、植物蒸腾消耗的水分，不需要频繁换水，也不需要额外为水培作物施加化学肥料，大幅降低日常运维的物料与人力成本。

　　设计过程中重点考量了几个工程细节：首先是栽培管道的孔径与孔距设置，定植孔直径适配通用的水培定植篮尺寸，孔距根据常见叶菜类作物的成株冠幅设置，避免作物生长后期叶片互相遮挡光照，影响生长效率；其次是管道的排布层级，整体设置6层栽培管道，层间距预留足够的光照穿透空间，不管是采用自然光还是补光灯补光，都能保证每一层的作物获得充足的光照，不会出现下层作物光照不足徒长的问题；再者是框架的承重设计，支撑立柱与横撑的截面尺寸经过载荷校核，满载水体时的管道重量、作物生长后的总重量都在框架的承重范围内，不会出现长期使用后框架变形、管道倾斜积水的问题；另外在养殖单元与栽培架的连接位置，设置了可调节的管路接头，可以根据实际安装地面的平整度微调管道的倾斜角度，保证水流顺畅，不会出现局部管道积水、断流的情况。

　　实际使用过程中，这套装置可以根据种植养殖的品类调整循环频次，比如养殖密度较高、作物处于生长旺期时，可以调大水泵流量，加快水体循环速度，保证水体净化效率；如果是低密度养殖、作物处于幼苗期，可以降低循环频次，减少水泵能耗。装置的所有过流部件都采用食品级耐水材质，长期浸泡在水体中不会析出有害物质，既不会影响养殖鱼类的存活，也不会对种植的蔬菜造成污染，符合生态种养的安全要求。和传统的平面水培装置相比，这种立体多层的结构把单位占地面积的种植面积提升了4到5倍，土地利用率大幅提高，同时把水产养殖和水培种植两个独立的生产环节整合到同一套装置里，一套设备就能同时产出水产与蔬菜两类农产品，非常适合小面积的都市农业生产场景，也可以作为中小学农业科普的实操教具，直观展示生态循环的原理。
