圆盘式圆周角度测量量规结构设计

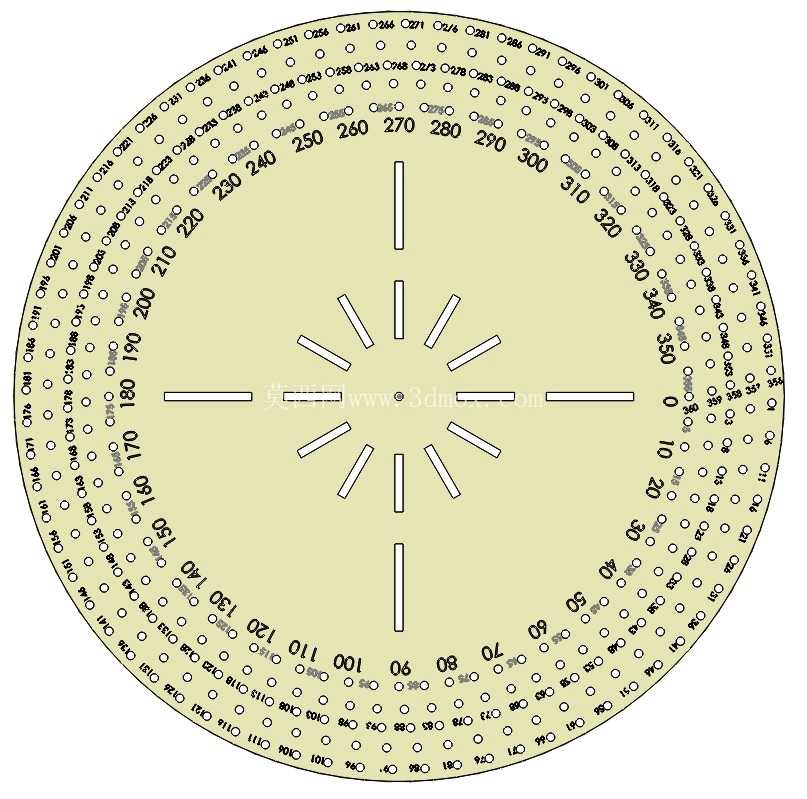

　　在机械加工、模具装配、工装调试的现场场景里，角度尺寸的快速校验一直是影响工位节拍的关键环节，这款圆盘式角度量规的设计初衷，就是解决现场多工位快速角度比对、圆周分度校验的实际需求，替代传统需要反复调试的万能角度尺，减少测量辅助时间。从功能特性来看，这款量规采用整圆周360度连续刻度布局，刻度沿圆盘径向分层排布，最外圈为整度标识，向内依次设置半度、细分度的参考标记，同时沿圆周均匀排布多组定位孔，可配合定位销完成不同角度基准的快速固定，中心区域设置十字形与放射状参考标线，能够直接对齐工件的中心基准，无需额外找正辅助工装。

　　设计过程中优先考虑了现场使用的耐磨性与基准稳定性，圆盘基体采用平面度公差控制在0.02mm以内的平板结构，所有刻度线均采用蚀刻工艺加工，避免长期摩擦导致刻度磨损模糊，定位孔的位置度公差严格控制在0.01mm范围内，保证重复定位的精度一致性。从安装与使用边界来看，这款量规为平板式手持/放置两用结构，整体为正圆形薄盘结构，厚度控制在8mm，既保证手持使用时的刚度，不会因握持力产生形变，也可以直接平放在工作台、工件表面进行比对测量，不需要额外的安装支架，中心基准孔的直径设置为10mm，可适配现场常用的定位芯轴，完成与带中心孔工件的同轴定位。实际应用场景覆盖压铸模具的斜顶角度校验、工装夹具的分度定位调整、钣金折弯件的角度快速抽检、装配工位的转动部件角度对位等多个环节，相比传统角度测量工具，它不需要反复调整测量臂的位置，只需要将量规中心对齐工件基准中心，就可以直接读取圆周方向任意位置的角度偏差，尤其适合圆周方向多组角度特征的同时校验，比如带圆周均布斜孔、均布凸台的零件，一次放置就可以完成所有角度特征的比对，大幅减少测量过程中的反复装夹、找正时间。

　　设计时特意将刻度标识做了放大处理，现场操作人员在距离量规30cm的正常操作距离下就可以清晰读取刻度值，不需要凑近辨识，适配车间现场的光线条件，同时在0度、90度、180度、270度四个正交位置设置了加长刻度线，方便快速对齐直角基准，减少读数时的视觉误差。量规边缘做了R1的圆角处理，避免现场使用时锐边划伤操作人员，所有定位孔均做了倒角处理，方便定位销的快速插入，不会因为孔口毛刺导致定位卡滞。在结构强度校核阶段，针对现场可能出现的磕碰、掉落情况，对圆盘外缘做了加厚0.5mm的加强边设计，即使轻微磕碰也不会损伤刻度区域，保证量规的使用寿命。

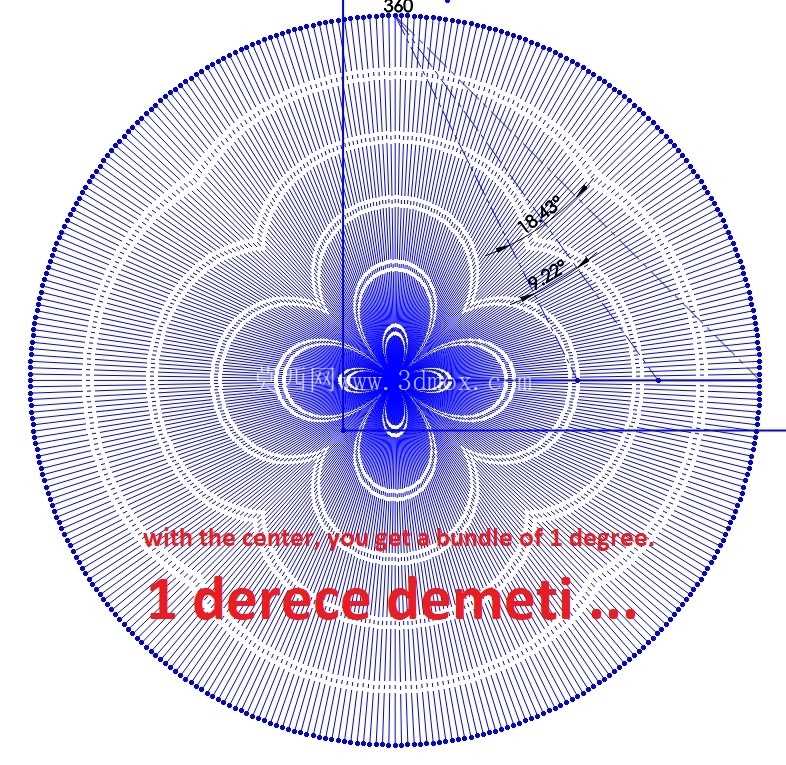

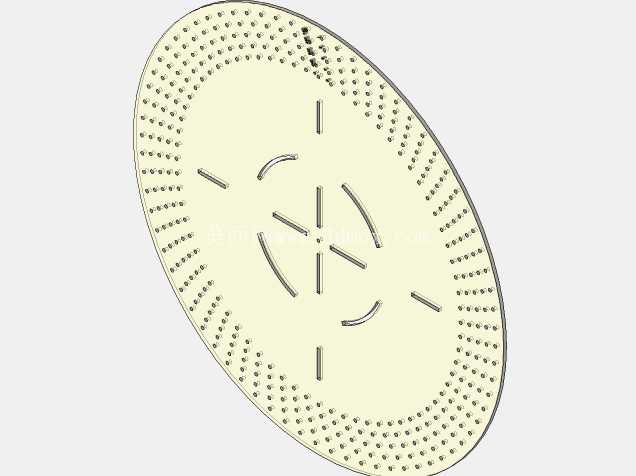

　　不同于实验室使用的高精度角度测量仪器，这款量规的设计定位是生产现场的快速检具，精度等级控制在±0.1度，完全满足机加工、模具装配、钣金加工等常规工序的角度检测要求，同时兼顾了使用的便捷性与耐用性，不需要专门的保养维护，日常使用后直接擦拭干净放置在工具柜即可，不需要特殊的存储条件。在进行三维建模过程中，所有刻度位置、定位孔位置均采用参数化驱动，可根据不同的测量范围、精度需求快速调整刻度密度、定位孔间距，衍生出适用于不同分度需求的专用量规，比如针对小角度测量的扇形量规、针对大直径工件的大尺寸圆盘量规，核心的基准对齐、快速比对的设计逻辑保持一致。
