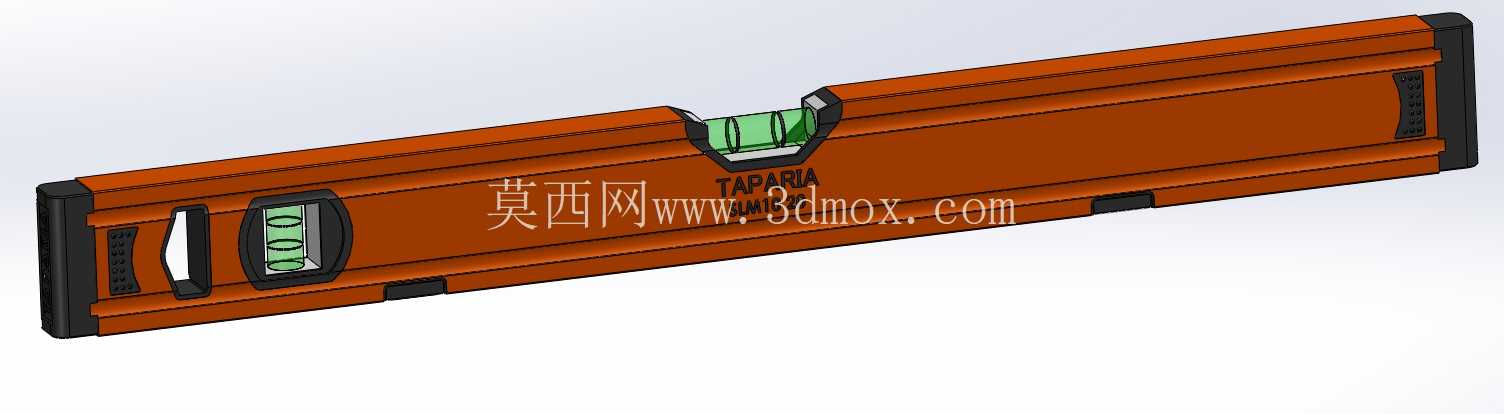

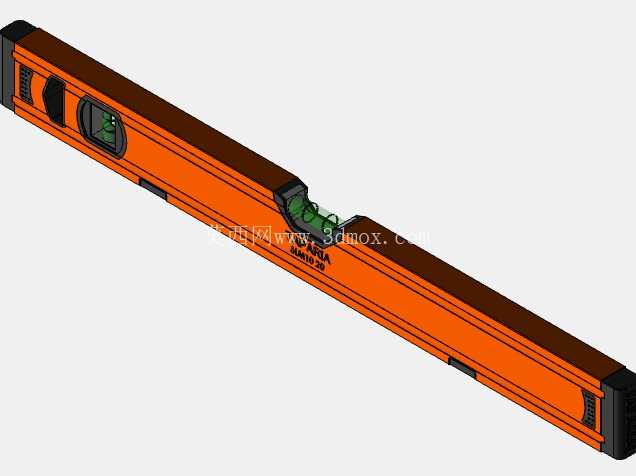

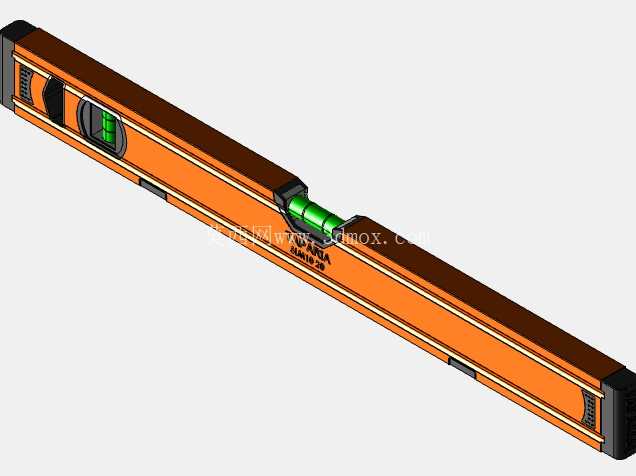

高细节铝制三气泡水平尺三维建模

在机械加工车间的工位布局、非标设备的机架调平、工装夹具的安装校准、建筑装饰的饰面铺装、工业管道的坡度找正这类场景里，水平尺是一线作业人员随身配备的基础测量工具，这款铝制三气泡水平尺的建模，完全参照实物的工程边界搭建，主体采用铝挤压成型的矩形腔体结构，型材壁厚控制在1.2mm-1.5mm区间，既保证整体刚性避免长期使用产生形变，又控制整体重量方便单手握持操作，整体长度适配200mm规格的常用作业需求，宽度方向尺寸控制在40mm以内，厚度20mm左右，能轻松伸入设备框架的狭窄间隙完成测量，不会因为本体尺寸过大干涉测量点位。

结构设计上，三个气泡观察窗分别对应水平、垂直、45°三个常用测量角度，每个气泡仓都做了密封嵌装结构，和铝型材本体的安装槽采用过盈配合加密封胶填充的设计，避免日常使用中磕碰、温湿度变化导致气泡液渗漏，影响测量精度。尺身两端配置耐冲击的橡胶端盖，端盖表面做了防滑纹理和缓冲凸点，当水平尺不慎从工位掉落时，端盖首先吸收冲击能量，避免铝型材本体变形、气泡仓错位，端盖和型材的连接采用嵌入式卡扣结构，不需要额外螺丝固定，日常维护更换端盖时直接插拔即可，不需要额外工具。

尺身的加工细节上，铝型材挤压成型后，两个测量基准面都经过铣削加工，平面度控制在0.1mm/m的精度范围内，保证和被测表面贴合时不会出现缝隙导致测量误差，尺身表面做了橙色喷塑处理，一方面在车间复杂的作业环境里更容易识别，避免被工件、材料压损，另一方面喷塑层的耐磨性能优异，长期和金属工件、混凝土表面摩擦也不会轻易掉漆。尺身侧面蚀刻的品牌标识和型号标注，做了凹陷填漆处理，不会因为长期握持摩擦导致标识磨损模糊，方便作业人员快速识别工具规格。

建模过程中，对气泡仓的透明视窗做了单独的材质区分，内部的气泡和液体的比例完全参照实物的填充量设置，渲染时可以清晰呈现气泡在刻度线之间的位置状态，还原真实的测量视觉效果。尺身上的防滑握持区域做了内凹的橡胶贴片结构，贴片表面的菱形防滑纹理和实物完全一致，单手握持时摩擦力足够，即使手上沾有切削液、灰尘也不会打滑。

从实际使用的适配性来看，这款水平尺的结构设计兼顾了车间设备安装、五金维修、家装施工等多场景的使用需求，没有多余的冗余结构，所有的结构设计都围绕抗摔、耐磨、测量精准、握持方便这几个核心需求展开。建模时还原了所有的装配间隙，比如端盖和型材的配合间隙、气泡仓和安装槽的配合公差、橡胶贴片和尺身凹槽的贴合边界，不管是用于工具类产品的展示渲染、车间布局的三维场景搭建、工装设计的工具组件配套，还是测量工具类产品的结构设计参考，都能直接复用，不需要额外调整结构比例。

需要注意的是，这个模型的定位是结构展示和场景配套使用，不用于精密测量的仿真模拟，所以建模时侧重还原整体结构、外形尺寸、装配关系和外观细节，没有对内部的气泡液体流动、温度形变对精度的影响做动力学仿真层面的建模，对于结构设计、场景搭建、产品展示类的使用需求，模型的细节度完全可以满足，所有的安装边界、外形尺寸都和实物保持一致，导入装配场景时不会出现尺寸不匹配、和周边工装干涉的问题。
