立式框架结构压铸生产配套机架装置

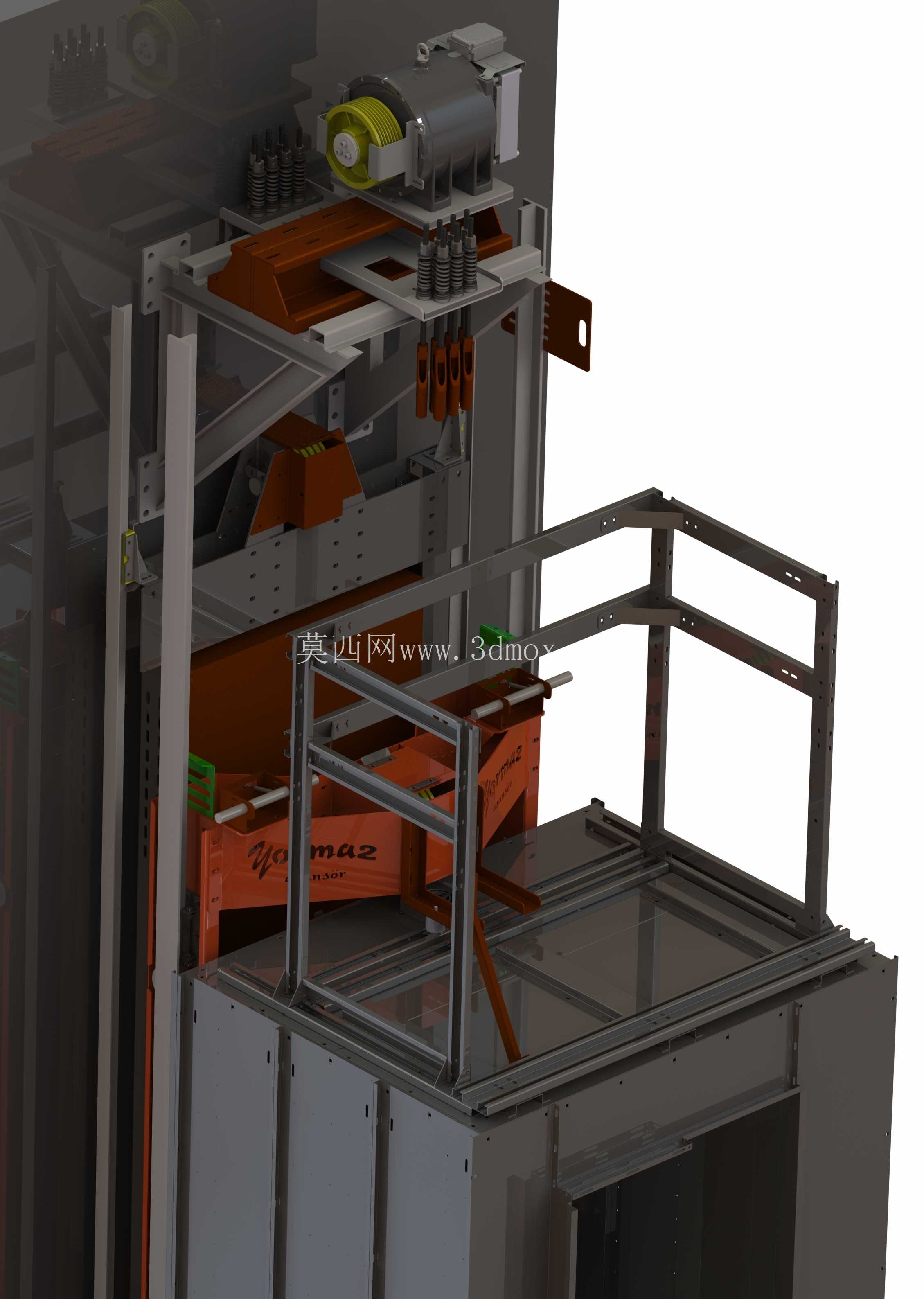

　　这套结构主要服务于立式压铸生产工位的配套承载需求，在中小型压铸件量产车间里，这类机架往往承担着模具承载、工位防护、上部执行机构安装基准的多重作用，区别于卧式压铸机的独立安装形式，这套框架式结构直接整合了工位操作的防护边界与上部执行组件的安装位，能减少车间现场二次搭建工装的工作量。从结构布局来看，下部采用厚钢板拼焊的箱型基座，基座内部预留了液压管路、冷却回路的走线空间，基座上平面加工有统一的T型槽安装基准，可适配不同幅面的压铸模具模架快速装夹，不需要额外加工过渡垫板；基座四周的封板采用可拆卸式设计，日常维护时可直接拆开对应位置的封板，检修内部的管路接头与电气接线端子，不需要整体拆解上部结构。

　　中部的双层铝型材防护框架采用4040系列工业铝型材拼接，框架的立柱与下部基座采用内嵌式角件连接，连接位置预留了调整垫片的安装间隙，可在现场安装时调整框架的整体水平度，避免铝型材框架因基座焊接应力产生的形变出现安装错位；框架的上下两层横梁分别对应安全防护门的上下导轨安装位，防护门采用透明聚碳酸酯板镶嵌，既可以阻挡压铸生产过程中飞溅的金属碎屑与脱模剂喷雾，又能让操作人员直观观察模腔内的金属液填充状态，不需要频繁打开防护门确认生产状态。

　　上部的安装平台采用型钢焊接的桁架结构，平台上预留了伺服驱动的料头取出机构、喷涂机构的安装孔位，孔位采用长圆孔设计，可根据不同模具的浇口位置、型腔分布调整执行机构的安装位置，适配多品种小批量的压铸件生产需求；平台上部的驱动电机安装座采用减震垫与桁架连接，可降低电机运行时的振动传递到下部模具安装位，避免振动导致的压铸件飞边、尺寸超差问题。从安装边界来看，整套结构的下部基座占地面积控制在常规压铸工位的允许范围内，基座底部预留了叉车孔位，可直接用叉车完成整台设备的工位转场，不需要拆解上部结构；整体高度适配车间常规的厂房净高，上部平台距离地面的高度符合人工检修的操作高度，不需要额外搭建登高梯就能完成上部驱动组件的日常维护。

　　结构设计过程中，优先考虑了压铸生产现场的高温、多油污的工况，所有钢制焊接件表面都做了高温喷塑处理，铝型材表面采用阳极氧化处理，可耐受日常生产中脱模剂、切削液的腐蚀，不会出现短时间内漆面脱落、型材锈蚀的问题；所有转动位置的轴承都采用带密封盖的深沟球轴承，可阻挡金属碎屑进入轴承内部，延长转动部件的维护周期。在实际生产场景中，这套结构可直接配套160吨到280吨的立式压铸单元使用，相比传统的分体式安装的压铸工位，整合后的结构可将工位的安装调试周期缩短近百分之四十，因为所有的安装基准都在厂内加工时完成了预校准，现场只需要完成基座的水平找正、管路对接就能投入生产，不需要现场反复调整上部执行机构与模具的相对位置。结构的受力设计上，下部箱型基座的承载能力按照最大装模重量的1.5倍做冗余设计，可承受压铸生产时的锁模冲击力，不会出现基座形变导致的模具错位问题；上部桁架的承载能力按照常规的取件、喷涂机构的总重量做2倍冗余，可兼容不同厂家的外围执行机构安装，不需要额外加固桁架结构。
