喷泉景观装饰用铸造饰面板结构设计

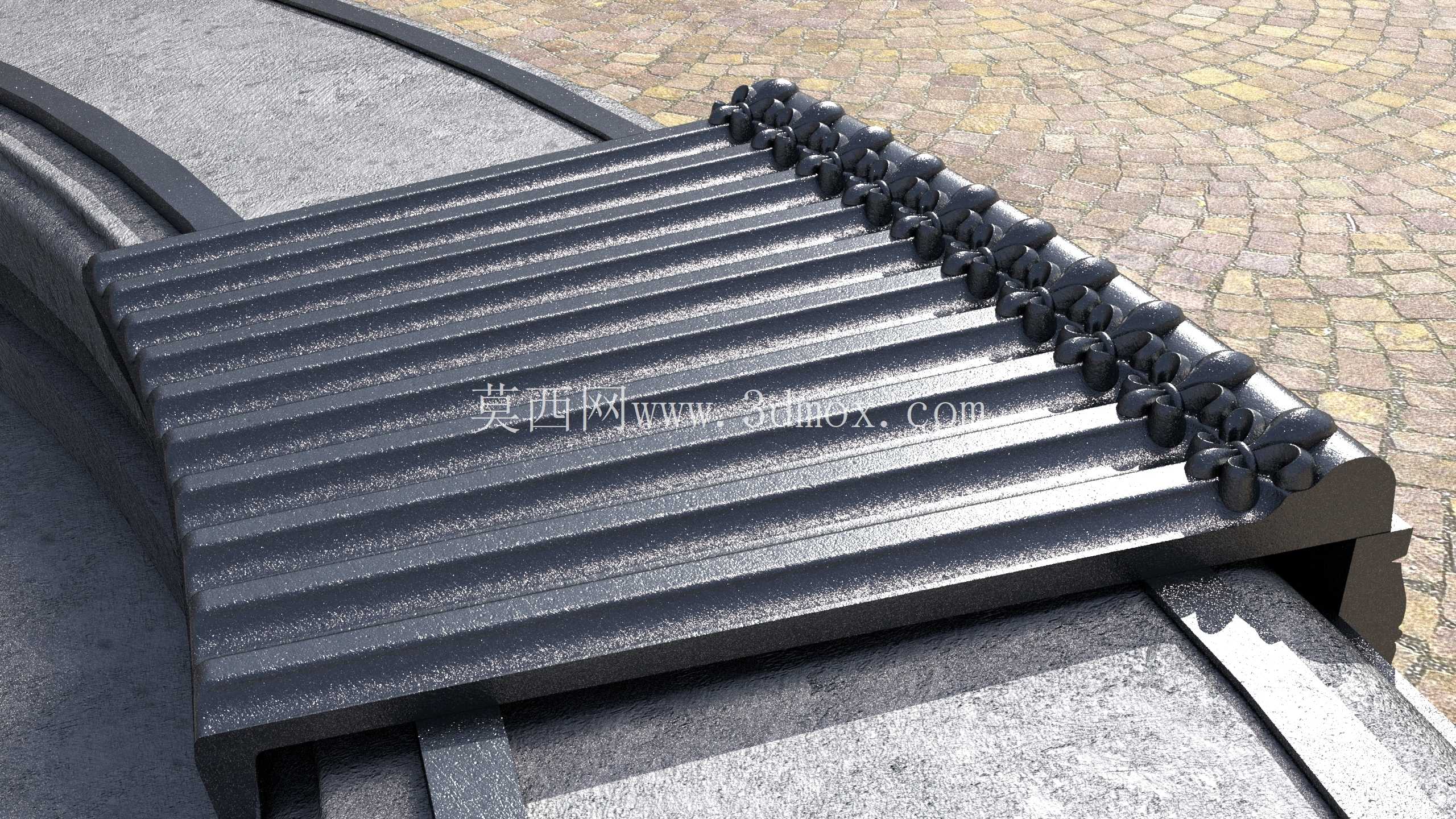

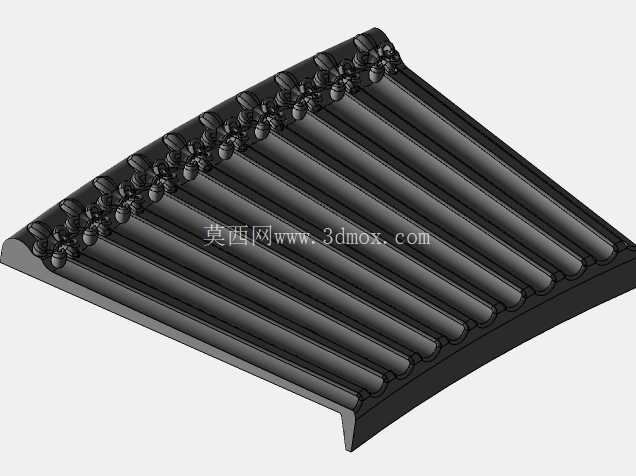

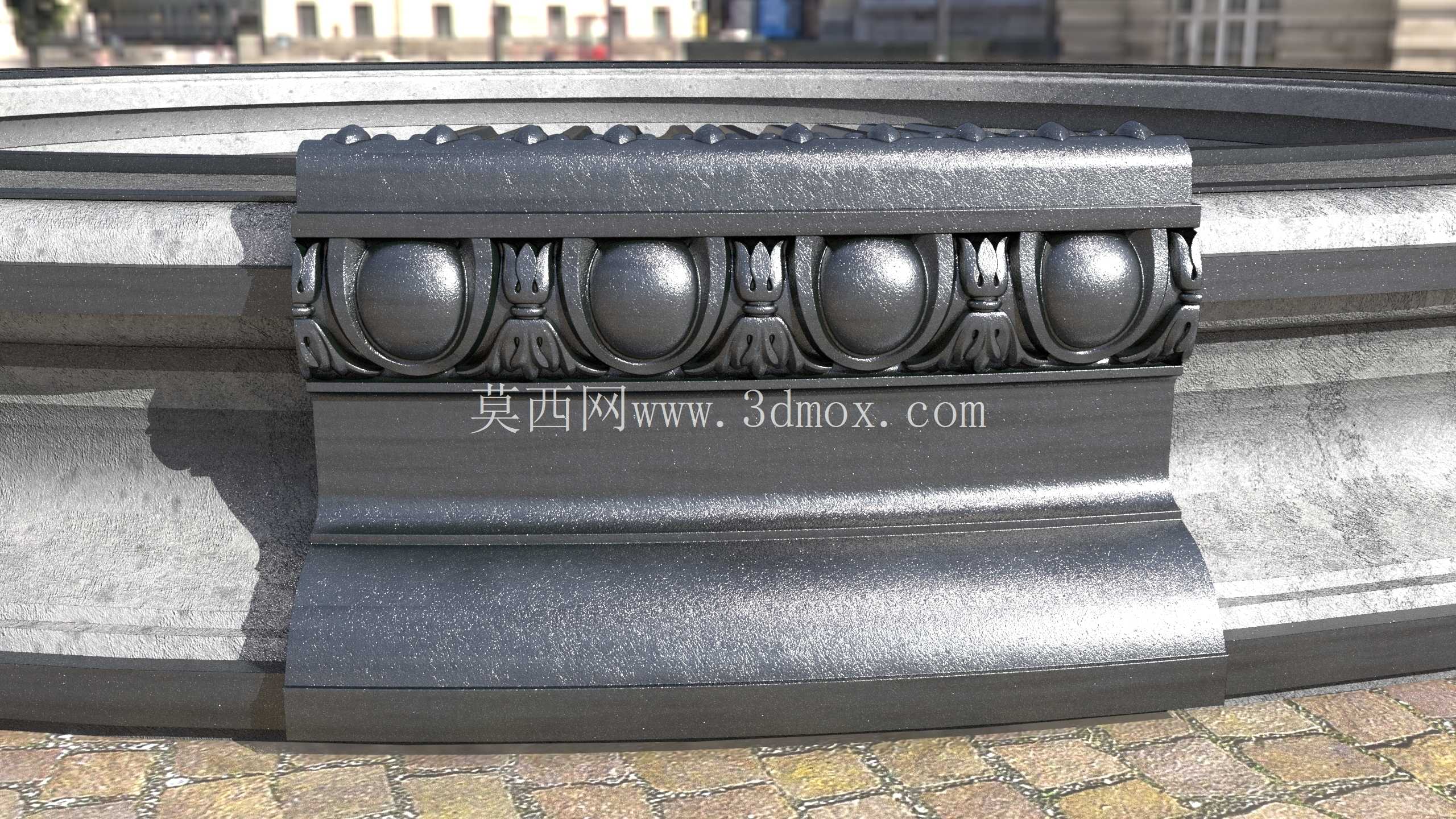

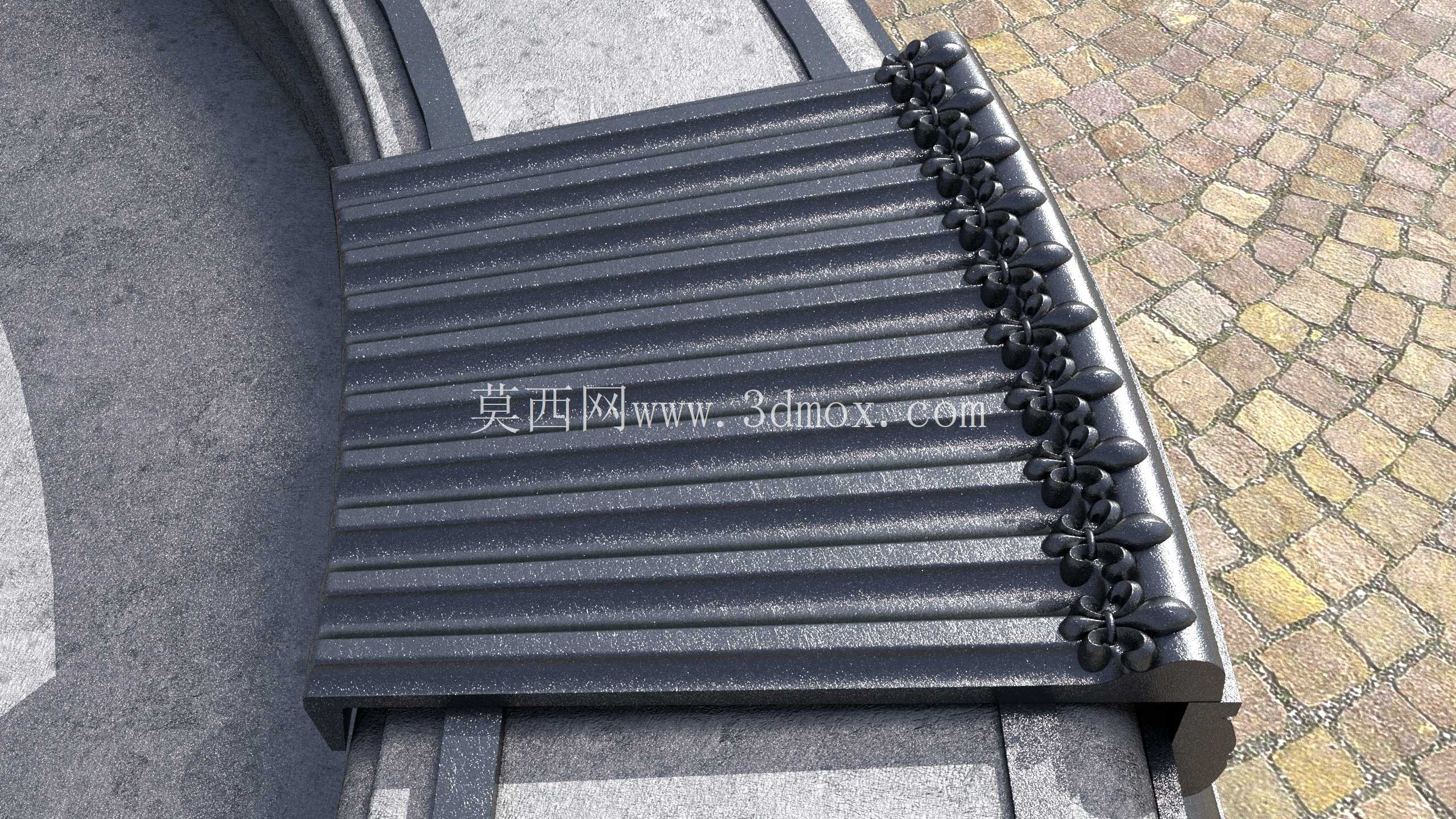

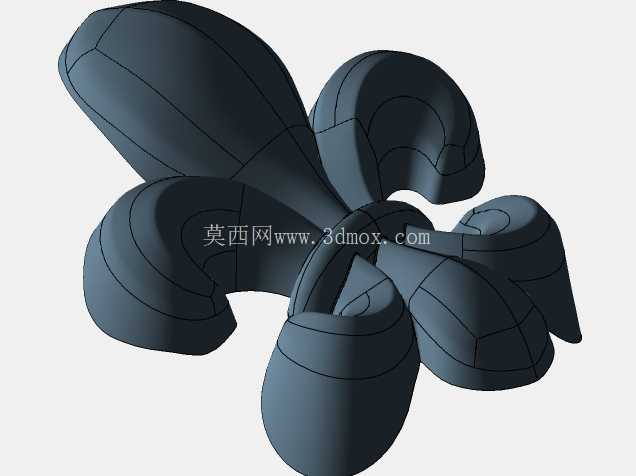

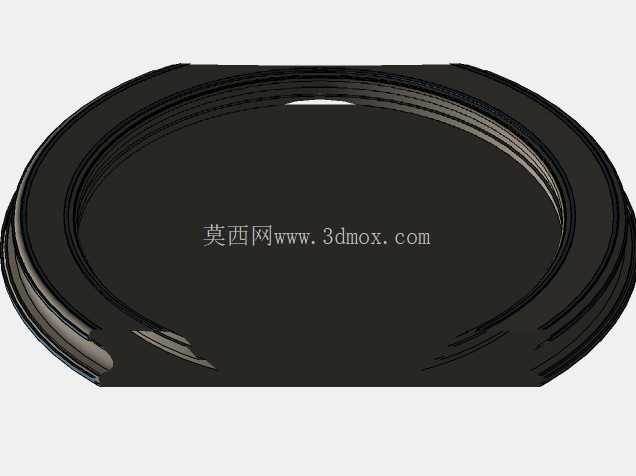

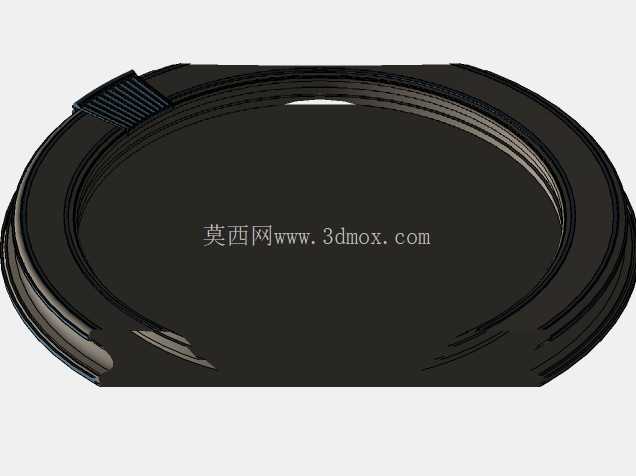

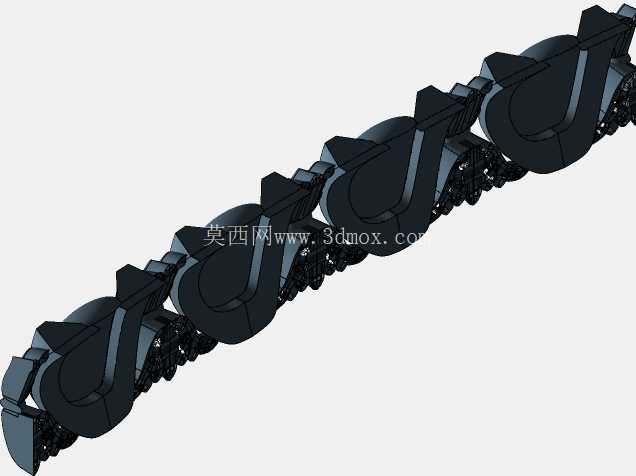

　　构件的上部设计有连续的齿状凸起纹理，中部为间隔排列的椭圆凸包与叶状装饰纹样，下部做阶梯式收边结构，所有凸起纹样的根部都做了R2-R3的圆角过渡，既避免铸造过程中出现应力集中导致的冷隔缺陷，也能减少后期使用过程中积灰积水的问题，降低清洁维护的难度。设计阶段首先需要匹配盛水碗的整体外轮廓曲率，通过逆向扫描获取现有盛水碗的外侧弧面数据作为基准面，再在基准面上叠加装饰纹样结构，所有装饰凸起的高度控制在12-18mm区间，过高会增加铸造时的壁厚差导致铸件变形，过弱则无法呈现设计要求的立体装饰效果。这类带装饰纹样的弧形铸造面板，主要应用于户外公共水景、欧式庭院喷泉的层叠水台边缘部位，承担结构封边与视觉装饰的双重作用，安装位置处于喷泉盛水碗的外侧环形区域，直接暴露在户外环境中，常年接触喷淋水体、紫外线与温差变化，因此结构设计阶段需要兼顾造型还原度、安装适配性与长期使用的结构稳定性。从实际使用场景来看，这类饰面板是沿喷泉盛水碗的圆周方向分段拼接安装，单块构件的弧形曲率需要完全匹配盛水碗的外侧弧面，安装后拼接缝隙控制在1.5mm以内，避免后期水体渗入缝隙造成内部预埋件锈蚀。

　　构件的背部设计有4个均匀分布的预埋安装凸台，凸台内预置M6的内螺纹铜套，安装时通过不锈钢螺栓从盛水碗内侧向外锁紧，避免固定件外露影响外观效果，凸台与面板主体的连接部位做了加厚处理，厚度达到8mm，防止安装锁紧时出现应力开裂。考虑到户外使用的耐候需求，构件的最小壁厚设计为4mm，装饰纹样的最薄部位不小于3mm，既保证铸件充型完整，也控制整体重量不会过大，单块构件重量控制在3.2kg左右，方便现场安装作业。铸造工艺适配方面，所有外表面的拔模斜度统一设置为1.5度，朝向模具开模方向的面无倒扣结构，背部的安装凸台单独设计抽芯结构，避免模具出现薄钢位影响使用寿命。

　　纹样的凹陷部位深度不超过6mm，保证砂模成型时不会出现塌角问题，铸件成型后外表面只需要做简单的抛丸处理就能呈现铸铝或铸铁的原生肌理，也可以根据景观整体风格做仿古铜、石材质感的表面涂装。拼接部位的端面做了0.5mm的错位止口设计，安装时相邻两块面板可以通过止口快速定位，保证整圈安装后的装饰线条连贯对齐，不会出现高低差或纹样错位的问题。从结构受力角度分析，这类构件安装后除了承受自身重量，还需要承受喷淋水体的长期冲刷，以及冬季低温环境下的冻胀应力，因此在装饰纹样与主体面板的连接部位都做了加强筋过渡，筋位隐藏在纹样背部，不会破坏外表面的视觉完整性。

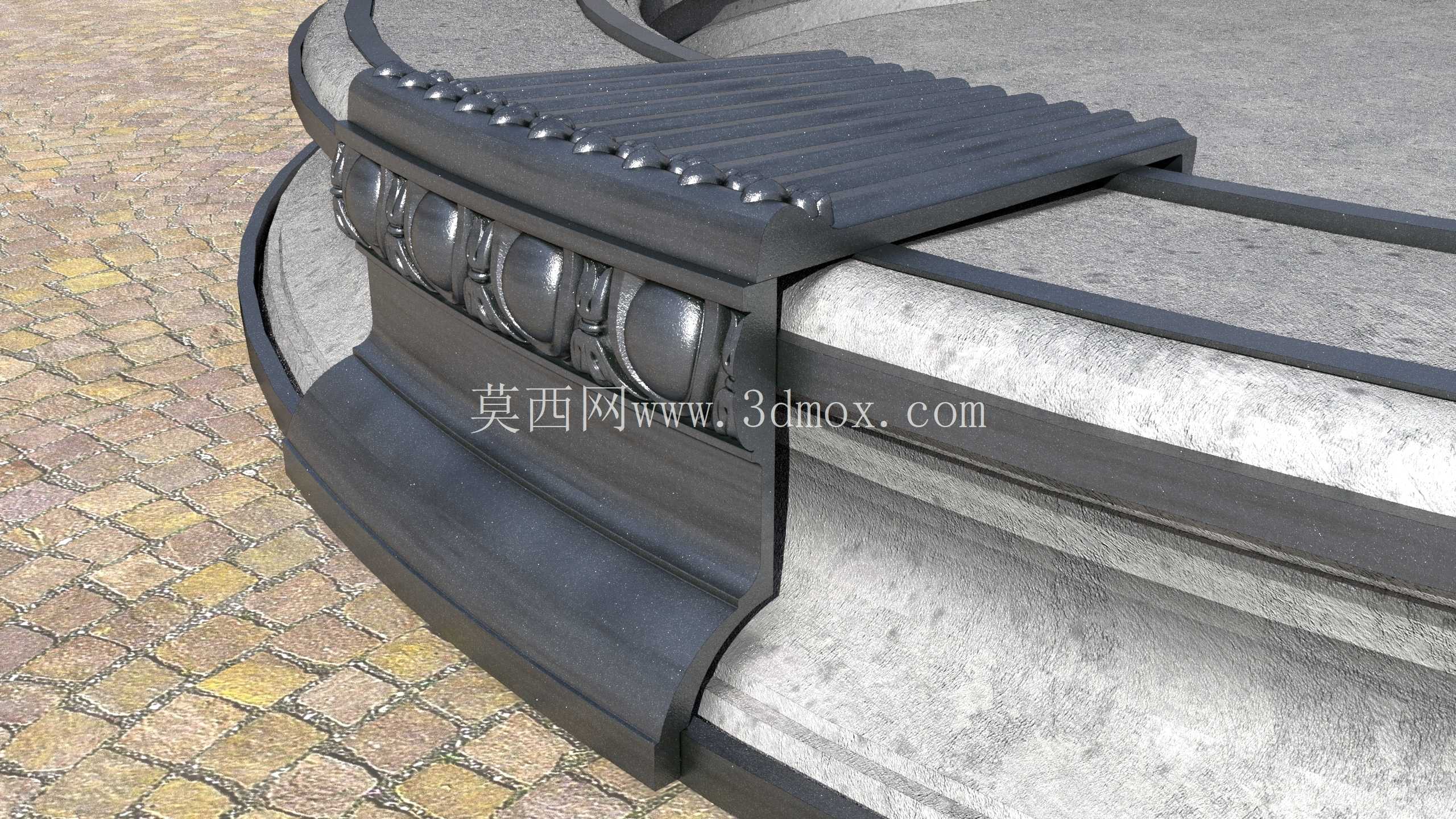

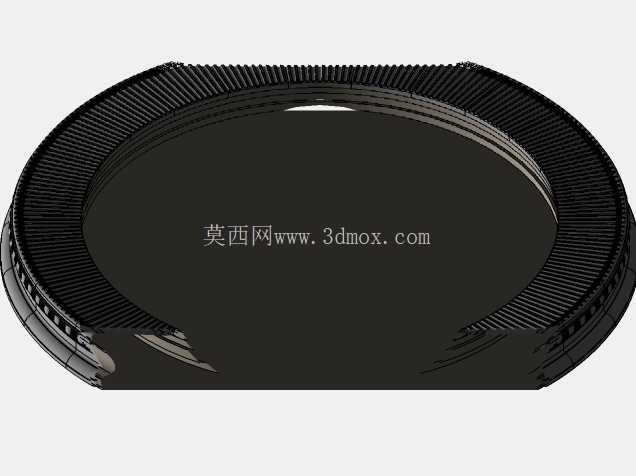

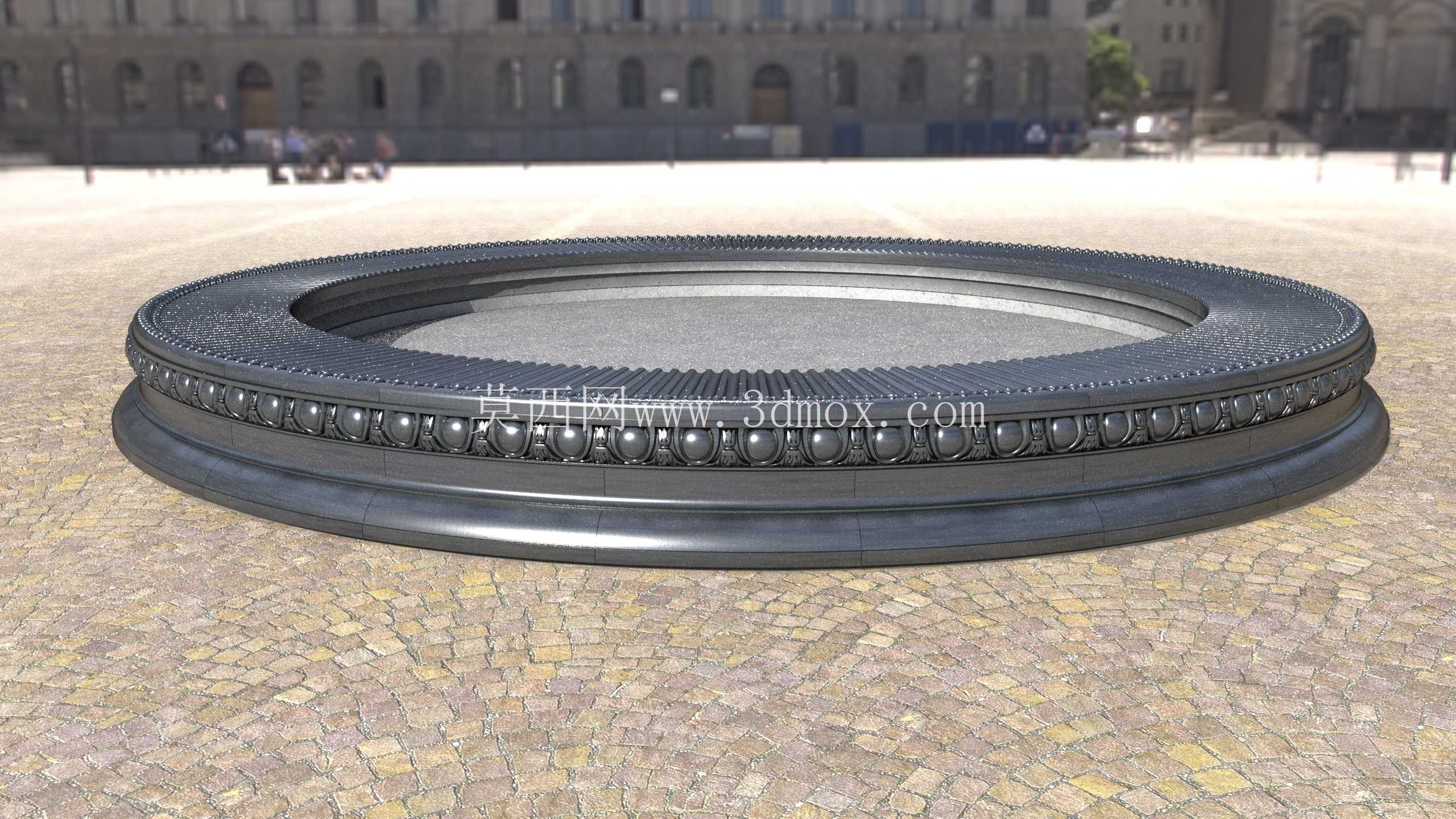

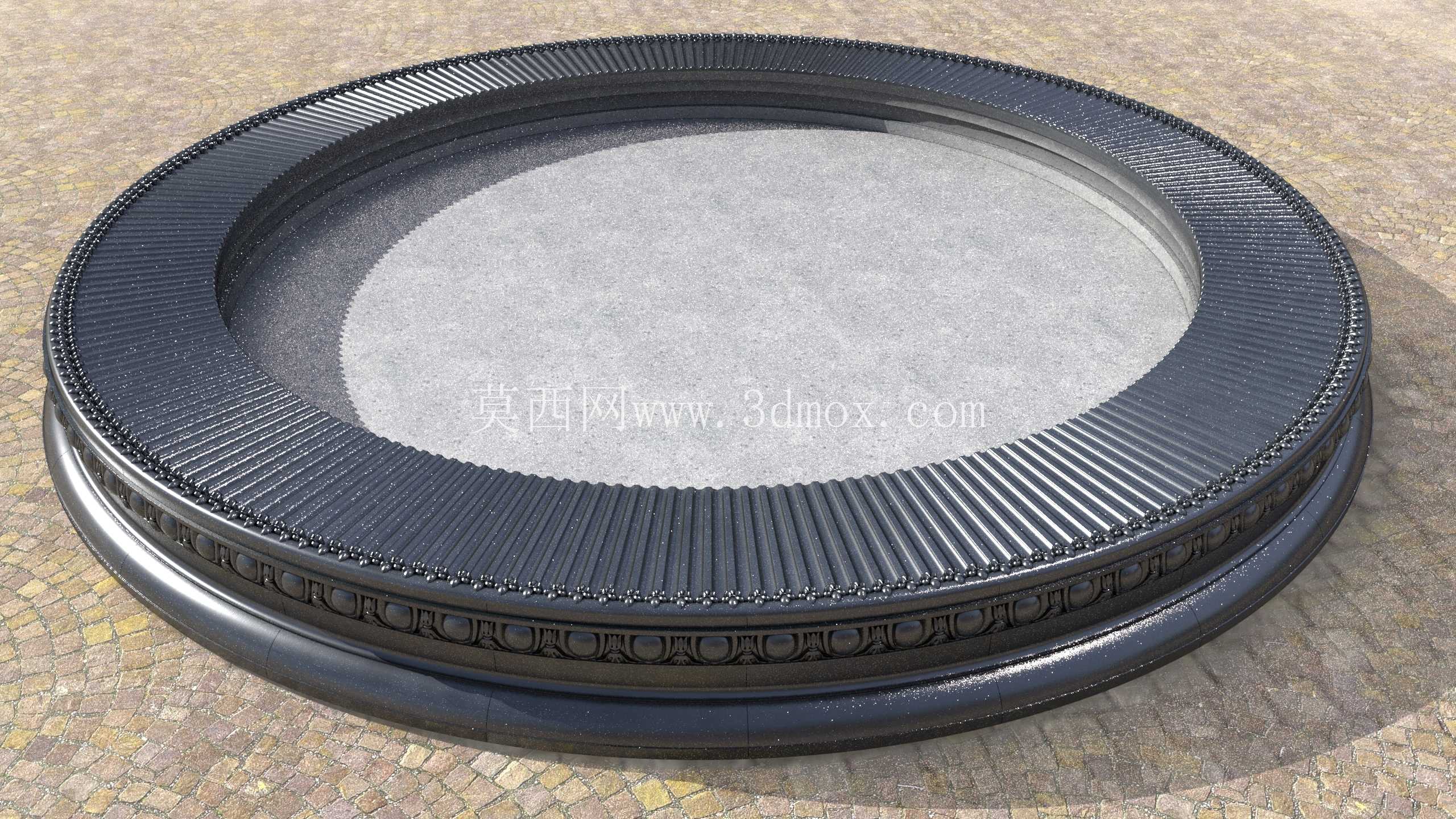

　　实际安装时，面板与盛水碗基体之间会预留2mm的打胶间隙，填充中性耐候密封胶，既可以缓冲不同材质热胀冷缩产生的位移差，也能防止水体渗入接触面造成基体腐蚀。设计过程中还需要考虑铸件的收缩率，根据选用的铸造材质不同，铸铝材质取1.2%的收缩率，铸铁材质取0.8%的收缩率，对整个弧形轮廓做缩放补偿，保证最终成品的曲率与盛水碗完全贴合，不会出现安装时局部缝隙过大的问题。边缘的阶梯收边结构除了装饰作用，还能引导喷淋落下的水流沿收边边缘均匀滴落，避免水流顺着面板背部流到安装固定部位，减少固定件被水侵蚀的概率。上部的齿状凸起纹理除了视觉装饰效果，还能打散下落的水流，让水幕呈现更均匀的滴落效果，提升喷泉的整体视觉表现。这类构件通常是沿圆周均匀分为12-16块，单块对应的圆心角为22.5-30度，具体分块数量根据盛水碗的整体直径调整，分块时需要保证每块的纹样完整，不会在装饰纹样的中间位置出现拼接缝，影响整体美观度。
