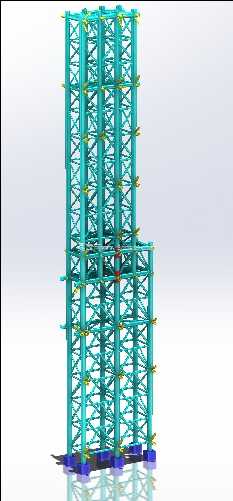

工程用交叉支撑式金属管材塔架结构

　　这类交叉支撑式金属管材塔架，在工程现场的应用场景覆盖十分广泛，从高层建筑施工阶段的外防护脚手架搭设、临时物料提升架的主体承载结构，到大型场馆施工过程中的临时操作平台支撑、管线铺设作业的临时支架，甚至部分户外临时通讯信号架的主体承载段，都能见到同逻辑结构的身影。不同于常规焊接成型的固定塔架，该结构采用标准化管材构件拼接的设计思路，所有竖向主承载管、横向连接管、对角斜撑管均采用统一规格的金属型材加工，连接节点处采用标准化的快装连接件固定，无需现场焊接作业，能够大幅缩短现场搭设的工期，同时也方便后期拆卸转运，实现构件的重复周转利用。从结构受力逻辑来看，竖向管材作为主要的承重构件，承担整体结构的竖向荷载，包括架体自重、作业层堆放的物料重量、施工人员荷载等，每一层的横向连接管材将多根竖向主杆连接为整体，避免单根竖杆出现失稳偏移的问题，而交叉布置的对角斜撑构件，则是抵抗水平方向荷载的核心，不管是施工过程中产生的水平冲击力，还是户外环境下的风荷载，都能通过交叉斜撑将力均匀传递到每一根竖向主杆上，最终传导至底部的支撑底板，避免局部受力过大导致结构变形。

　　底部设置的四块独立支撑底板，分别对应四个角部的主竖杆安装位置，底板与竖杆之间采用可拆卸的固定结构，安装时可以根据现场地面的平整度微调每块底板的高度，保证整个塔架的竖向垂直度符合施工规范要求，避免因为地面不平导致架体倾斜带来的安全隐患，底板本身的面积经过受力计算，能够将竖杆传递的集中荷载均匀扩散到地面，避免局部压强过大导致地面沉降，影响架体整体稳定性。在设计过程中，需要重点控制每一层横向连接构件的间距，间距过大会导致竖杆的长细比超出允许范围，容易出现受压失稳的问题，间距过小则会增加不必要的构件用量，提升整体结构的自重与搭设成本，交叉斜撑的布置角度也需要经过反复验算，通常控制在45度到60度之间，这个角度范围内斜撑的受力效率最高，能够用最少的材料实现最优的水平抗剪能力。连接节点处的黄色连接件，除了实现管材之间的快速固定之外，还具备一定的防松设计，能够避免在长期荷载振动作用下出现连接松动的问题，每一个节点的锁紧力都经过统一标定，既保证连接足够牢固，也不会因为锁紧力过大导致管材端部出现变形，影响后续的重复使用。从安装边界来看，该类塔架的搭设占地面积主要由底部四块底板的分布范围决定，搭设前需要清理对应范围内的地面杂物，保证地面具备足够的承载能力，如果是在软土地基上搭设，还需要在底板下方额外垫设硬质垫板，进一步扩散荷载。

　　塔架的整体高度可以根据实际使用需求通过增减标准层构件来调整，每增加一层标准段，都需要同步安装对应的横向连接件与交叉斜撑，保证每一段的结构受力都符合设计要求，当搭设高度超过一定限值时，还需要额外设置连墙件或者缆风绳，进一步提升架体的整体抗倾覆能力。不同于一次性浇筑的混凝土结构或者焊接固定的永久钢结构，这种装配式的管材塔架在使用完成后，可以逐层拆卸，所有构件都能够分类码放，转运到下一个项目现场继续使用，能够大幅降低工程施工中的临时设施成本，同时也减少了材料浪费，符合绿色施工的要求。

　　在实际使用过程中，还需要根据架体的设计承载上限，严格控制作业层的物料堆放重量，严禁超载使用，同时定期检查各个节点的连接件是否出现松动、变形，斜撑构件是否出现弯曲变形，竖杆是否出现偏移等问题，一旦发现异常需要及时停工调整，排除安全隐患之后才能继续使用。这类结构的建模过程中，需要重点还原每一个节点的连接关系，保证各个构件之间的装配间隙符合实际安装要求，避免出现构件干涉无法装配的问题，同时要准确还原每一类构件的截面尺寸与长度参数，为后续的构件加工、材料统计提供准确的参考依据。
