法兰式滚珠螺母直线运动传动组件

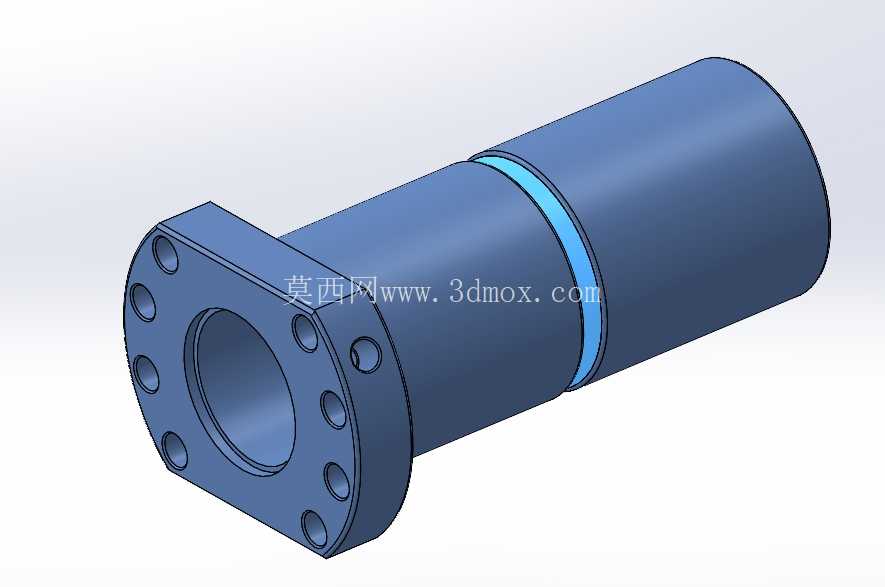

　　在数控进给系统、精密直线滑台、自动化定位模组这类需要高精度直线位移输出的设备结构中，这类带法兰安装结构的滚珠螺母传动件是核心执行部件，区别于普通滑动丝杠螺母的摩擦形式，它通过内部滚珠的循环滚动实现丝杠与螺母间的低摩擦传动，传动效率能达到滑动副的三倍以上，长时间运行下的磨损量远低于传统铜螺母结构，能长期保持进给精度的稳定性。从实际安装适配的角度看，这个组件的法兰端采用圆周均布的沉头安装孔设计，安装时不需要额外设计复杂的转接抱箍结构，直接通过螺栓就能将螺母本体固定在移动滑台的安装端面，法兰端面与螺母主体的垂直度公差控制在0.02mm以内，能避免安装偏斜导致的丝杠卡滞、磨损不均问题，有效降低现场装配的调试难度。

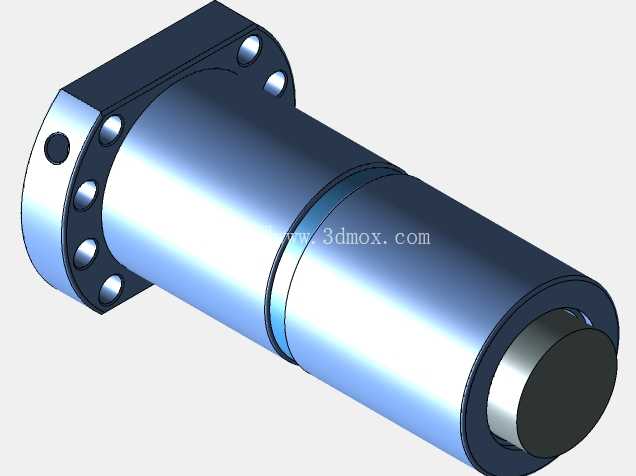

　　主体筒身部分做了等直径的光整外圆设计，既可以作为安装时的找正基准，也能适配部分带防尘护套的安装场景，筒身中部的环形槽结构，主要用于安装密封挡圈或者行程限位缓冲环，避免设备运行过程中硬质切屑、粉尘进入螺母内部的滚珠滚道，造成滚珠点蚀、滚道划伤的故障，延长部件的维护周期。设计这类传动组件的时候，首先要匹配对应导程的滚珠丝杠滚道参数，螺母内部的滚珠循环返向器结构要做顺滑过渡处理，避免滚珠在循环过程中出现卡滞、异响的问题，滚道的曲率半径要和选用的滚珠直径做适配，既要保证足够的接触承载面积，也要避免过盈量过大导致的运行阻力升高。

　　从安装边界尺寸来看，法兰端的外径要比筒身外径大出一个安装孔的分布距离，设计安装位的时候要在滑台对应位置留出足够的螺栓操作空间，筒身的轴向长度要匹配丝杠的有效行程，避免螺母运行到行程端点时和丝杠端部的支撑轴承座发生碰撞干涉，螺母内孔的同轴度要和法兰安装端面保持严格的形位公差，否则装配后会出现丝杠别劲、运行扭矩波动大的问题。在实际设备应用中，这类组件常被用在数控车床的X/Z轴进给、点胶设备的位移平台、激光切割设备的传动模组上，它能将伺服电机输出的旋转运动平稳转化为直线运动，配合丝杠的预紧结构可以消除反向间隙，实现微米级的重复定位精度，满足精密加工、精准定位的工艺要求。

　　不同于开放式的导轨传动结构，这种集成式的滚珠螺母组件自身的刚性更好，能承受一定的径向负载和轴向负载，在垂直安装的进给场景中，配合丝杠的制动结构就能避免滑台下坠的风险。日常做结构选型的时候，要根据设备的最大轴向负载、运行速度、定位精度要求来匹配对应的规格，不能单纯靠安装尺寸来替换，否则容易出现负载不足导致的螺母早期失效，或者精度达不到工艺要求的问题。建模过程中要重点还原法兰安装孔的位置度、筒身环形槽的尺寸精度、内滚道的轮廓参数，这些细节直接影响后续装配干涉检查、受力仿真的结果准确性，尤其是安装孔的沉头深度、孔位的角度分布，要和实际量产的零件参数保持一致，避免导出的工程图出现加工错误。
