双槽型往复筒传动机构教学演示结构

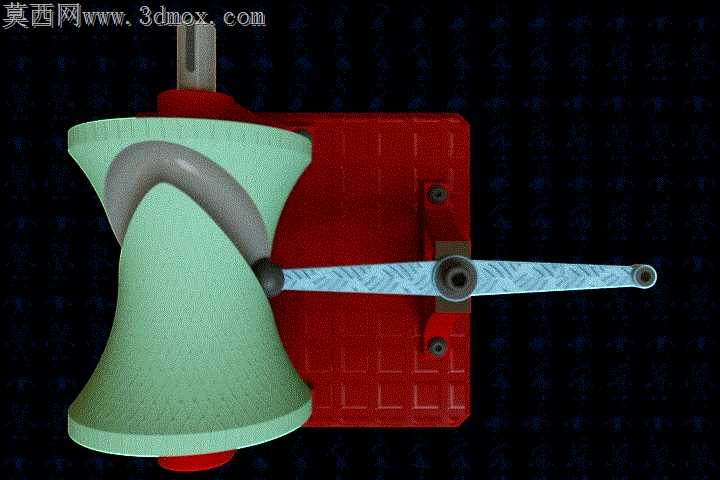

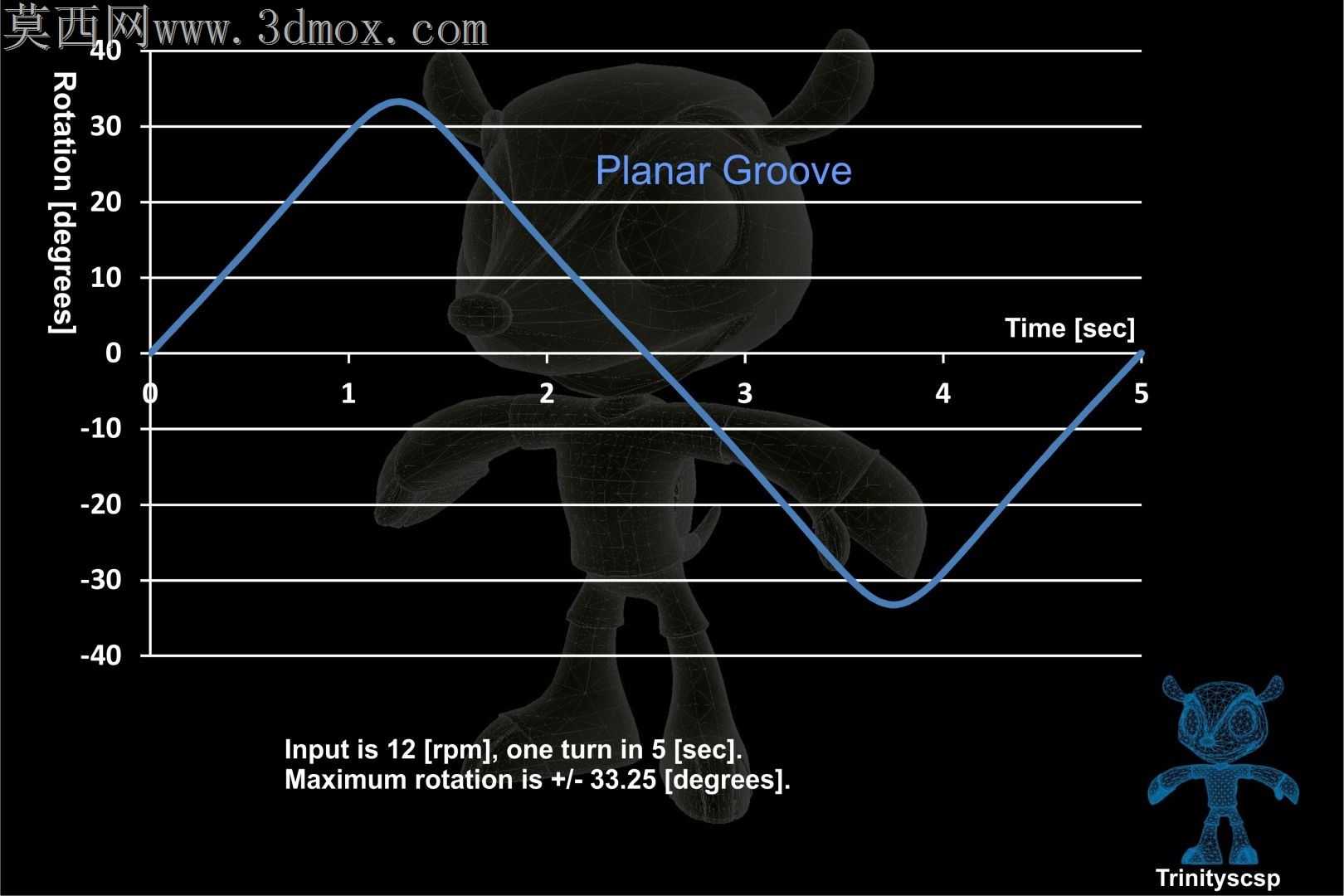

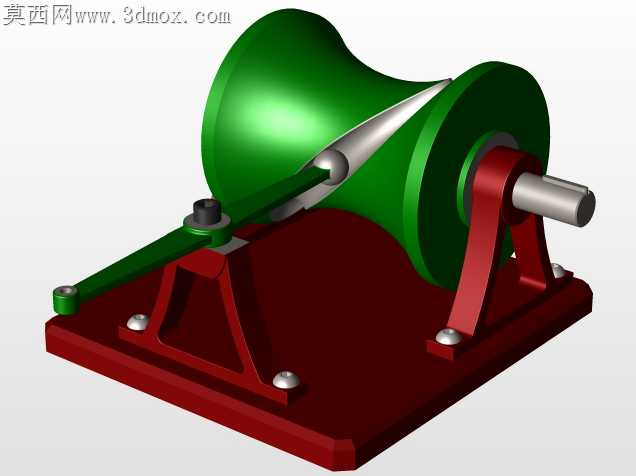

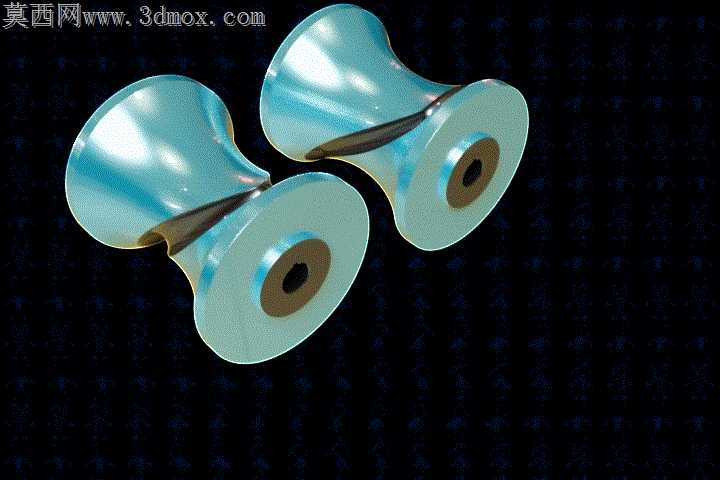

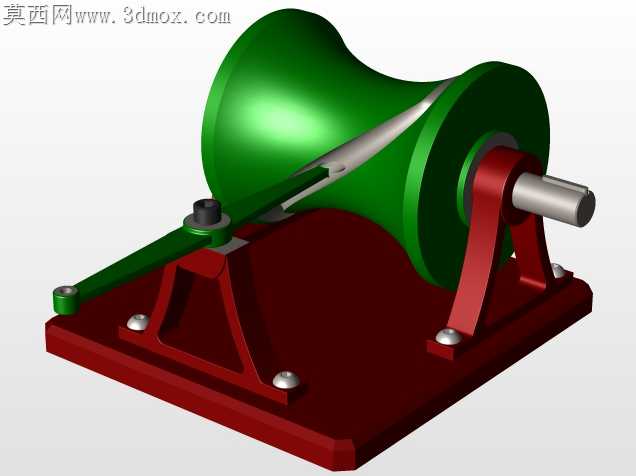

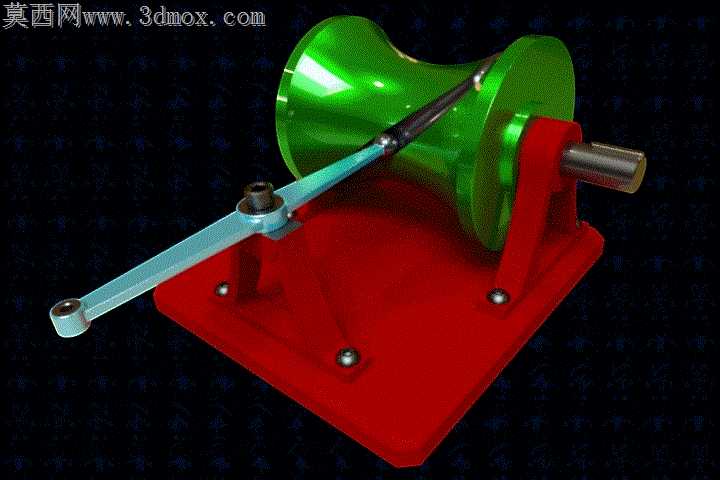

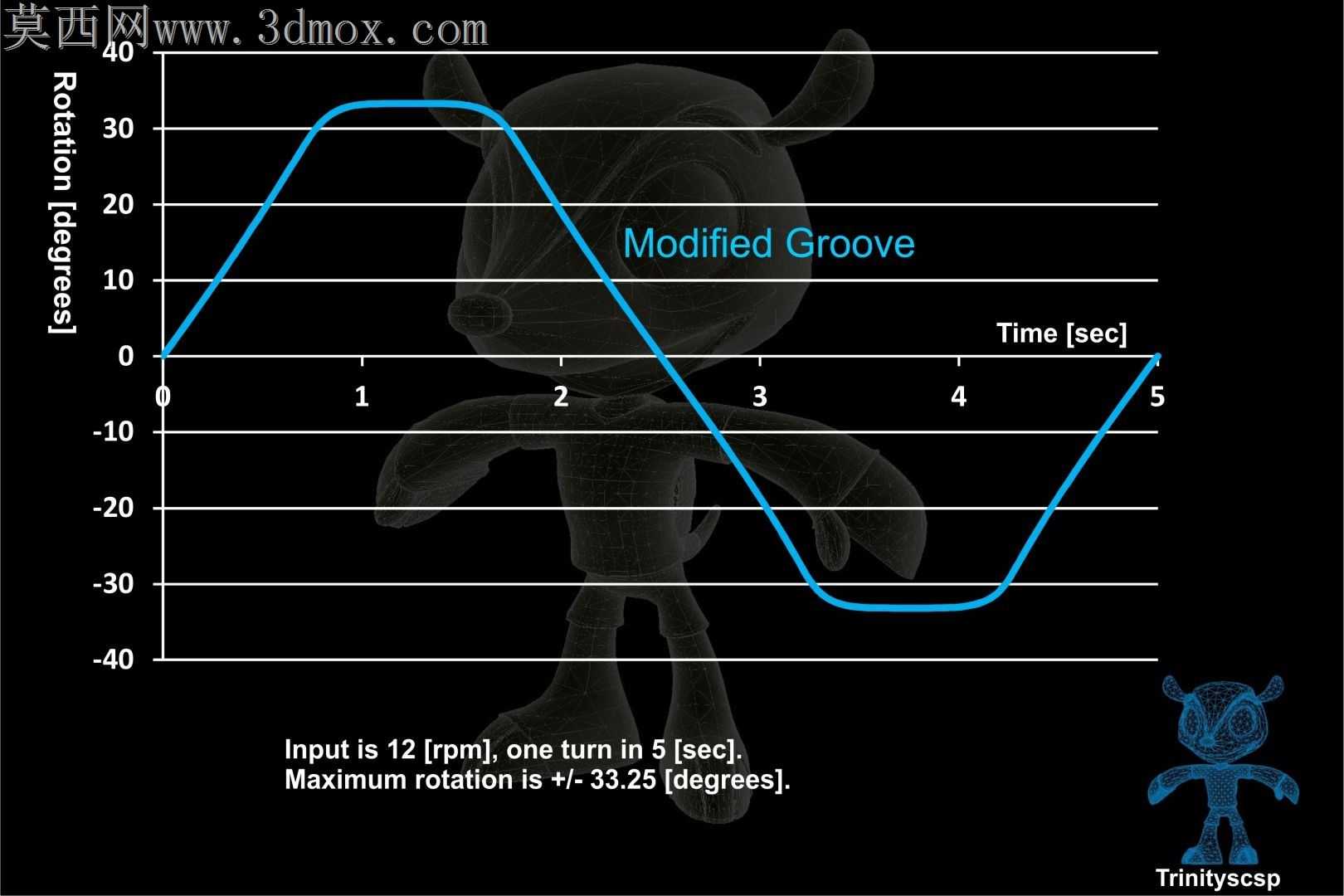

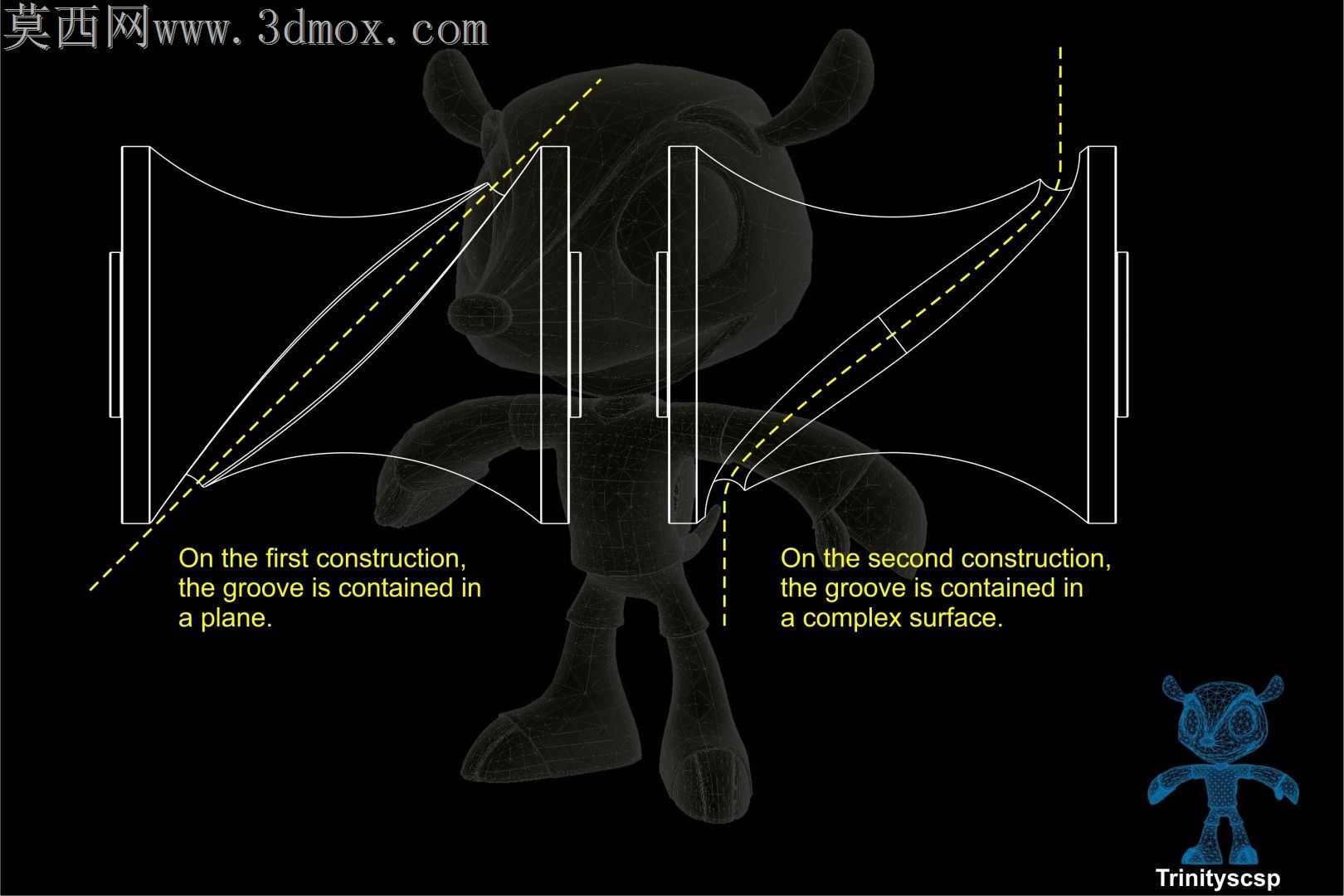

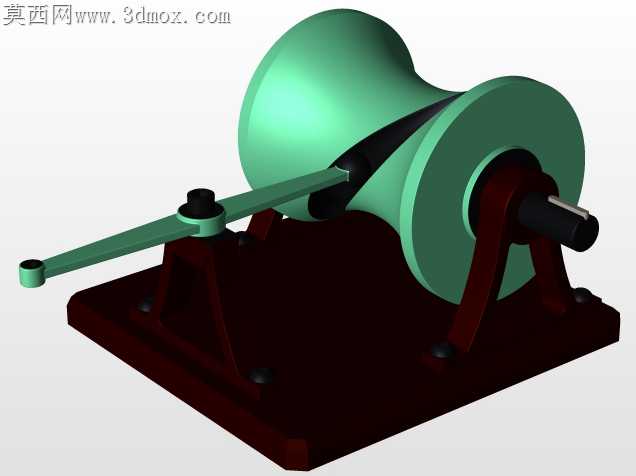

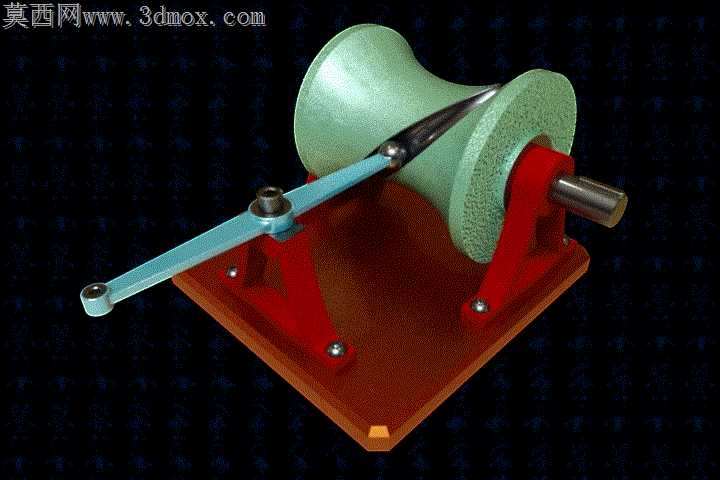

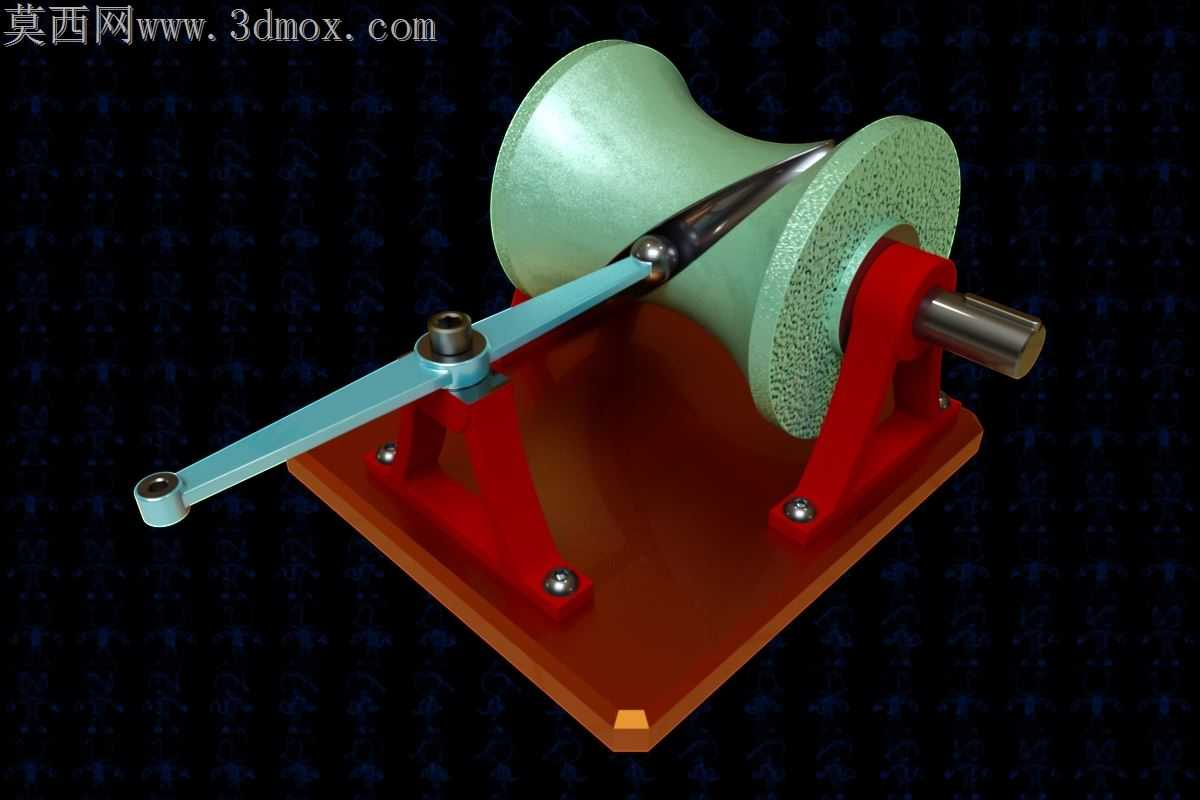

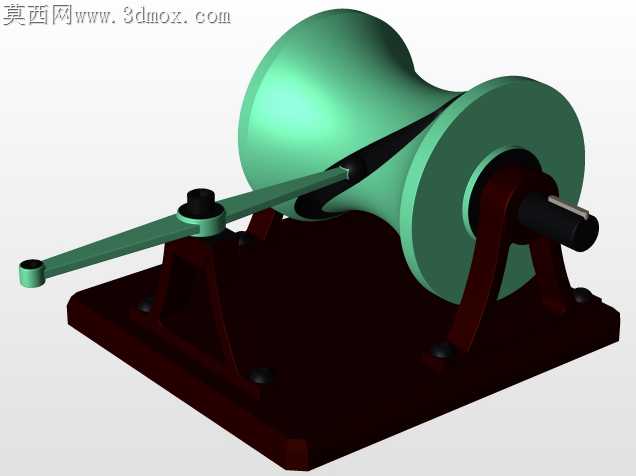

槽筒类往复机构在轻工卷绕设备里常年卡着两个加工死穴，平面槽的导程突变处容易磨出沟槽拉伤导杆，复杂曲线槽的收尾段经常出现导销卡滞跳档，这套演示结构刚好把两种典型槽型整合在同一根筒轴上，能直接对比两种结构的工况适配差异。红色安装底座的沉头孔位特意留了0.12mm的锪平余量，普通台钻就能完成加工，不用上坐标镗找正，四个固定点的跨距刚好避开槽筒旋转时的振型节点，就算用3D打印做PLA材质的样件，转速拉到每分钟120转也不会出现底座共振晃荡的问题。绿色槽筒的曲面过渡没有做常规的等壁厚处理，槽道根部留了0.8mm的圆角强化层，导杆上的金属销子滑过槽道接缝时不会刮出铝屑，两种槽型的衔接处做了15度的导向斜角，切换演示的时候不用停机拨销，直接转动筒轴就能完成两种运动模式的切换。浅蓝色导杆的铰接孔做了镶套设计，铜套和杆身的过盈量控制在0.03mm，反复摆动上万次也不会出现孔位磨旷的问题，导杆和支架连接的枢轴位置特意偏置了2mm，刚好抵消槽筒旋转时的死点冲击，手动拨转的时候不会出现卡涩的顿感。做实训演示的时候能直接观察到，平面槽的往复行程恒定，适合排线、卷布这类等距往复的工况，曲线收尾槽的行程末端有减速缓冲，适合绕线、收卷这类需要避免端头叠线的场景，不用拆解开就能看清导销在槽道里的运动轨迹，比教材上的二维示意图直观太多。支架和槽筒配合的轴承位没有选常规的深沟球轴承，改用了自润滑铜套，教学场景下常年闲置也不会出现轴承锈死转不动的问题，外露的金属轴端做了滚花处理，手动转动的时候不会打滑，就算是没有机械基础的实训学生，也能快速上手操作观察两种槽型的运动差异。
