卧式湿背式燃油燃气锅炉结构设计

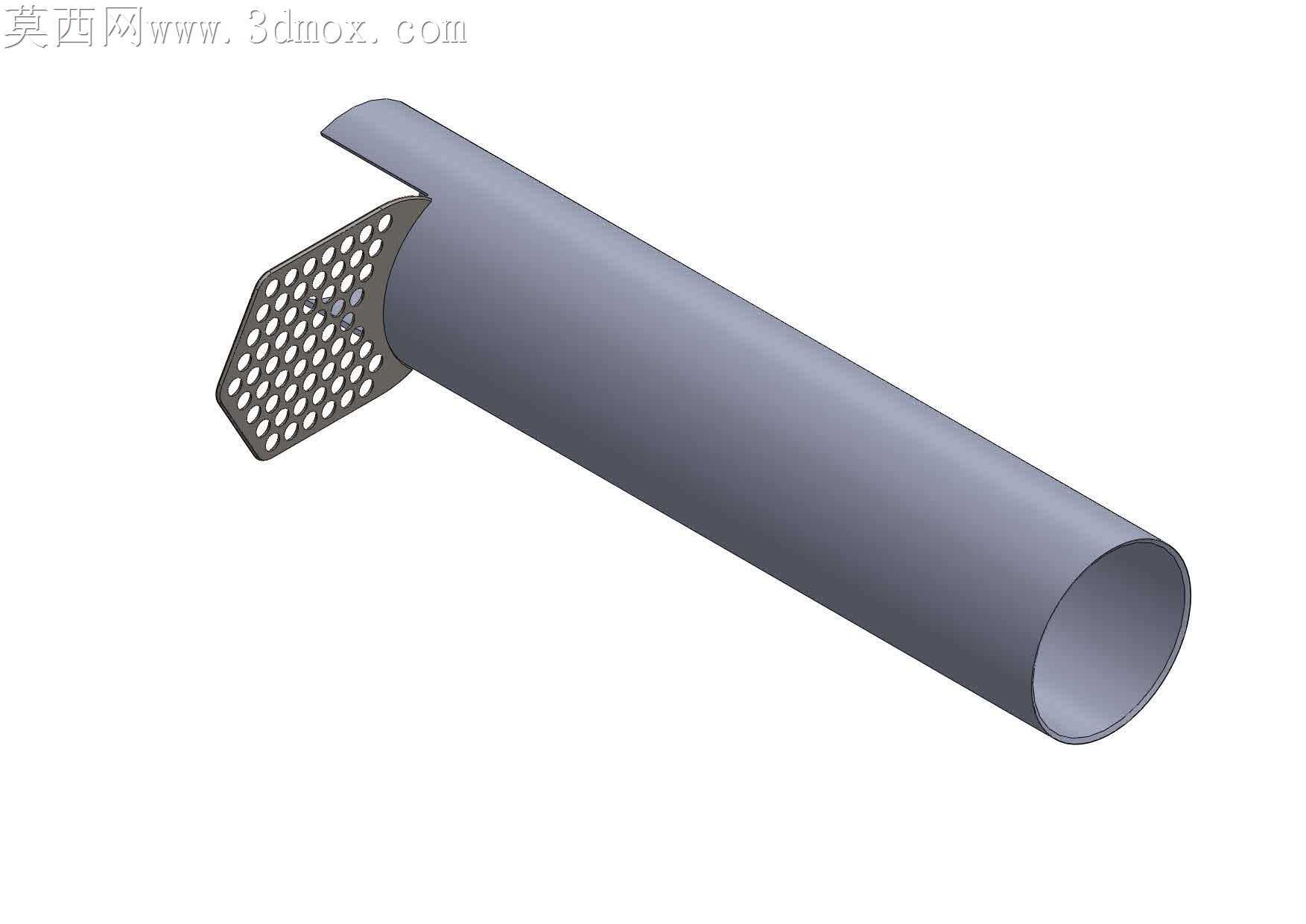

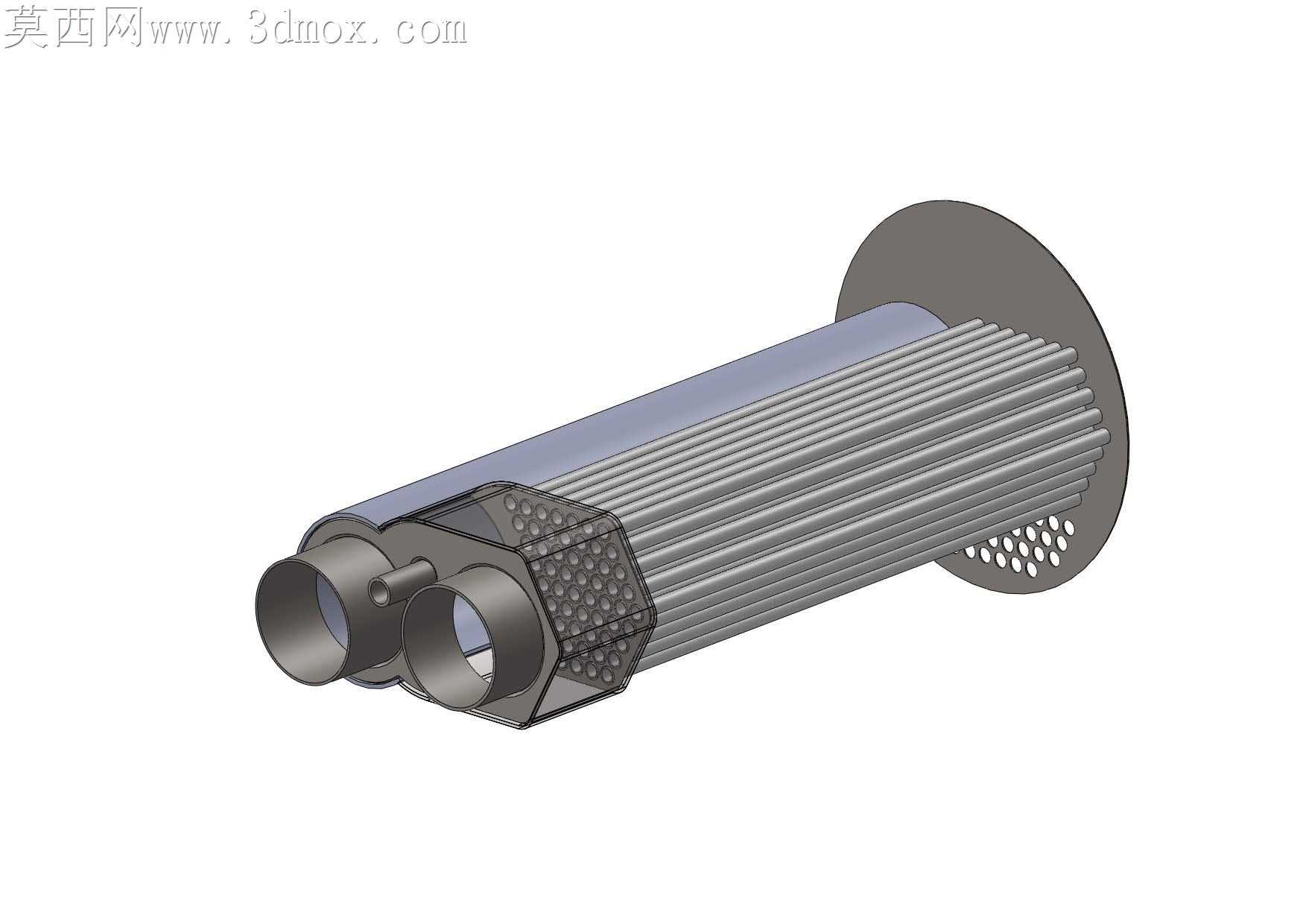

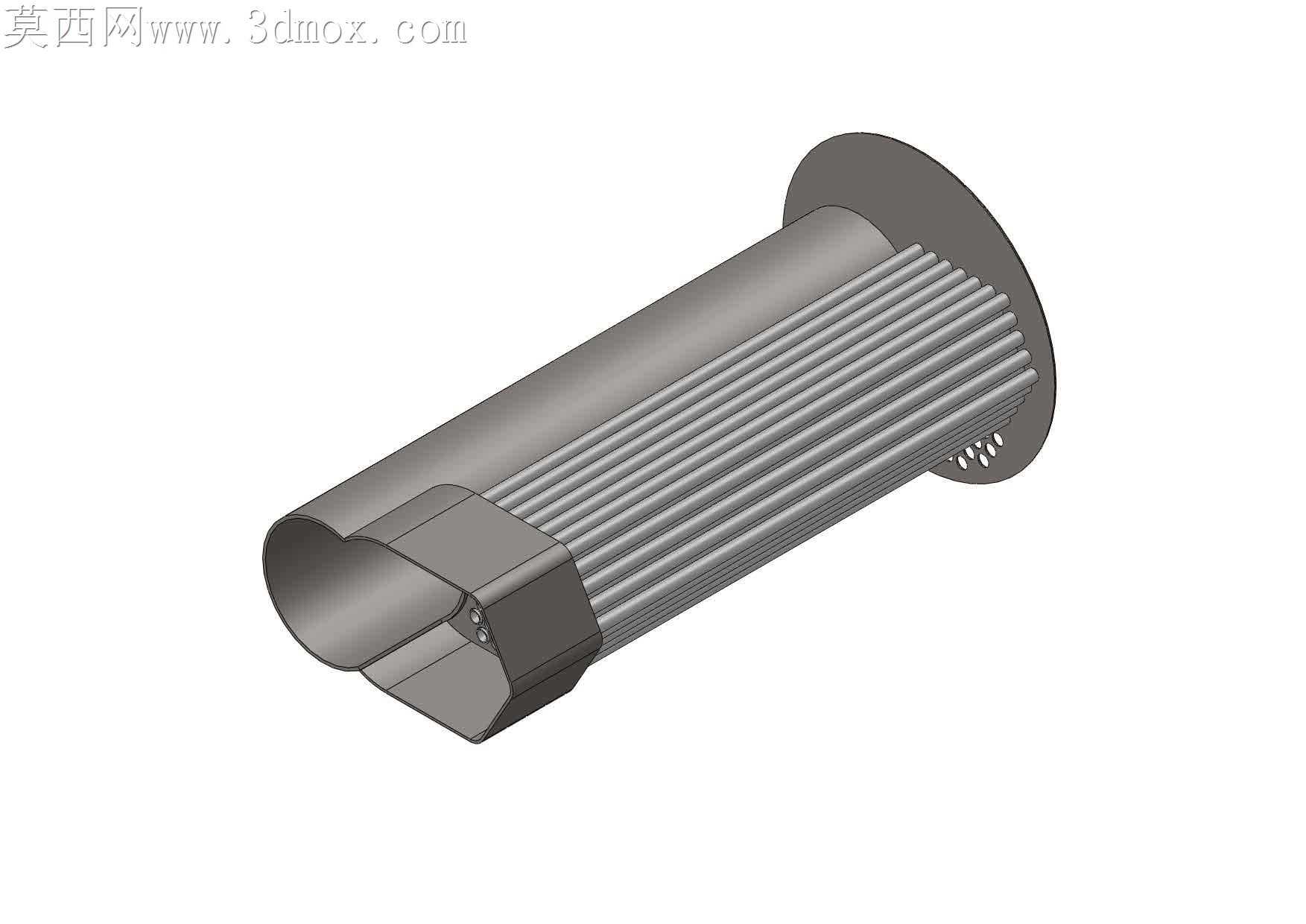

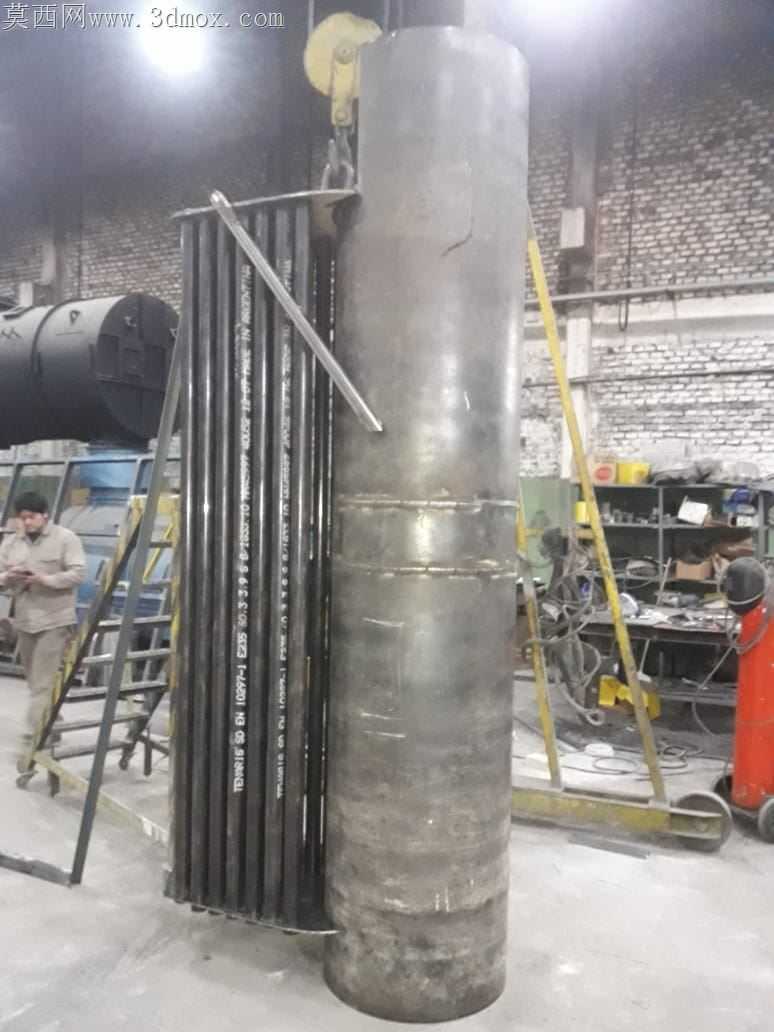

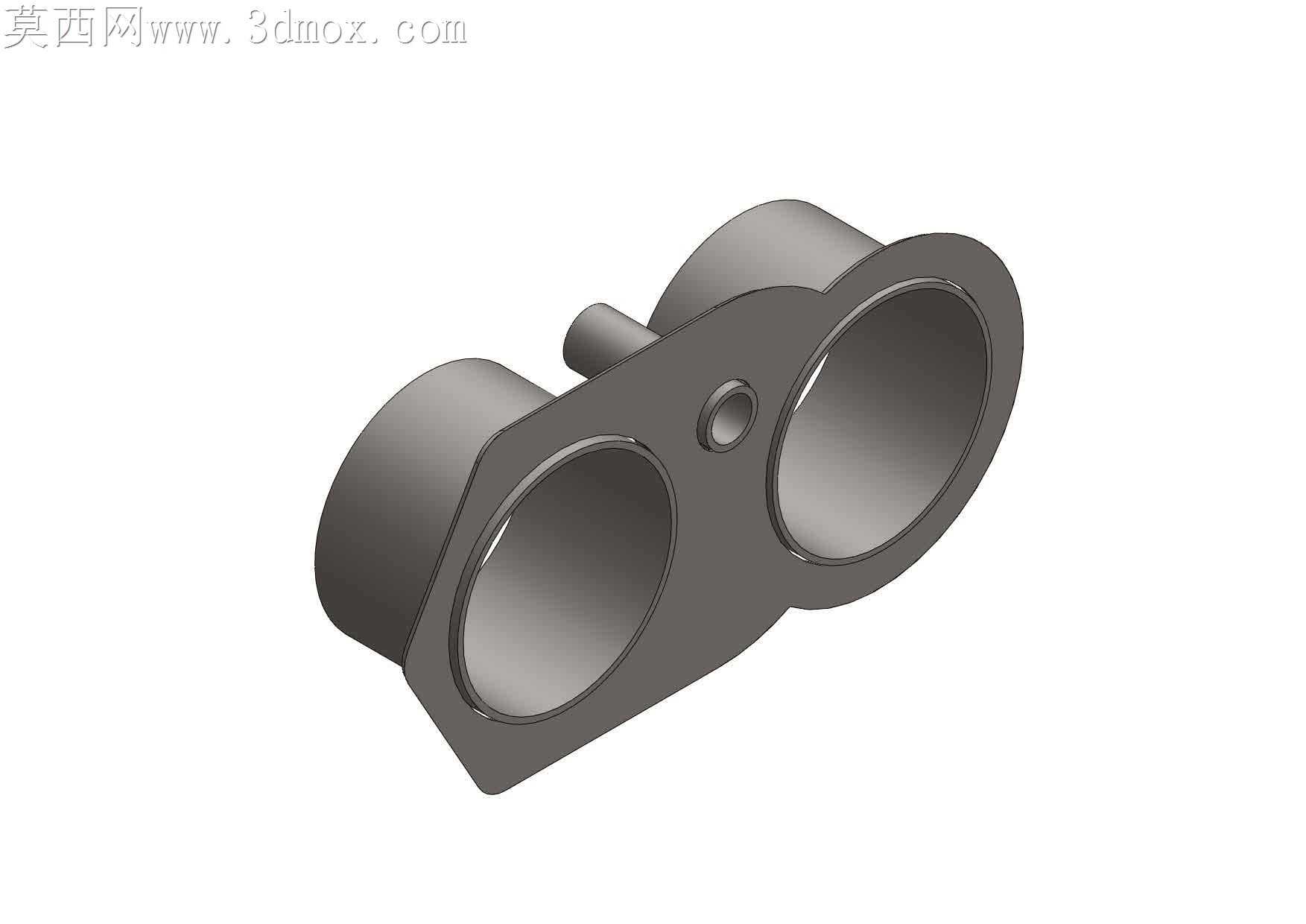

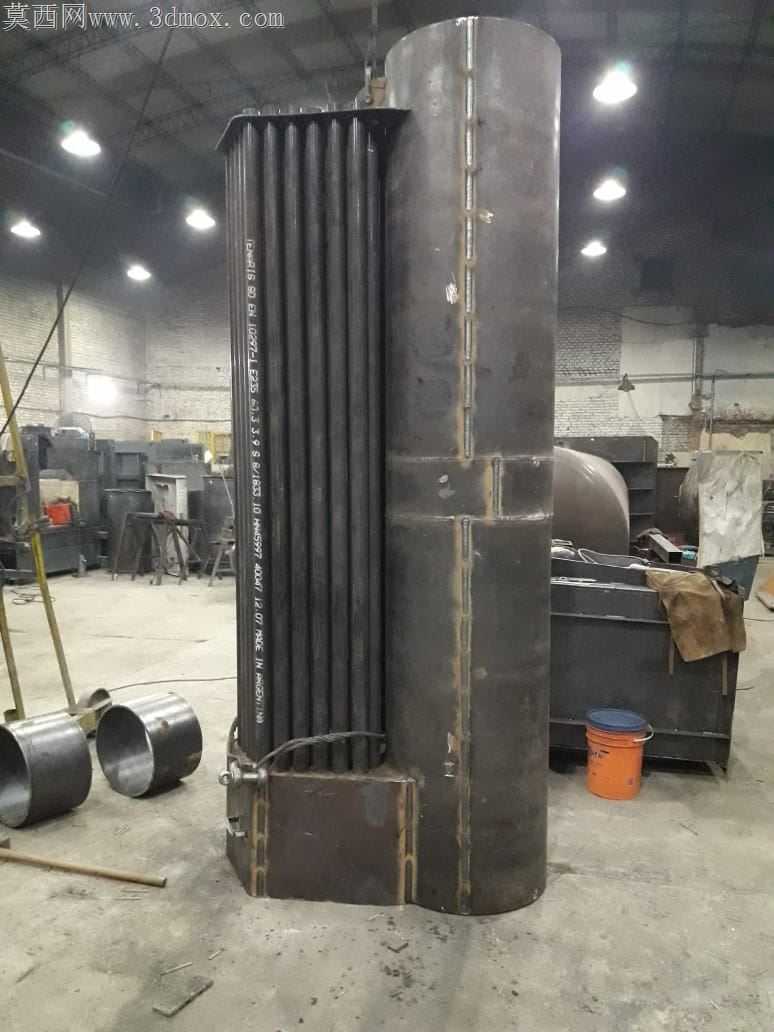

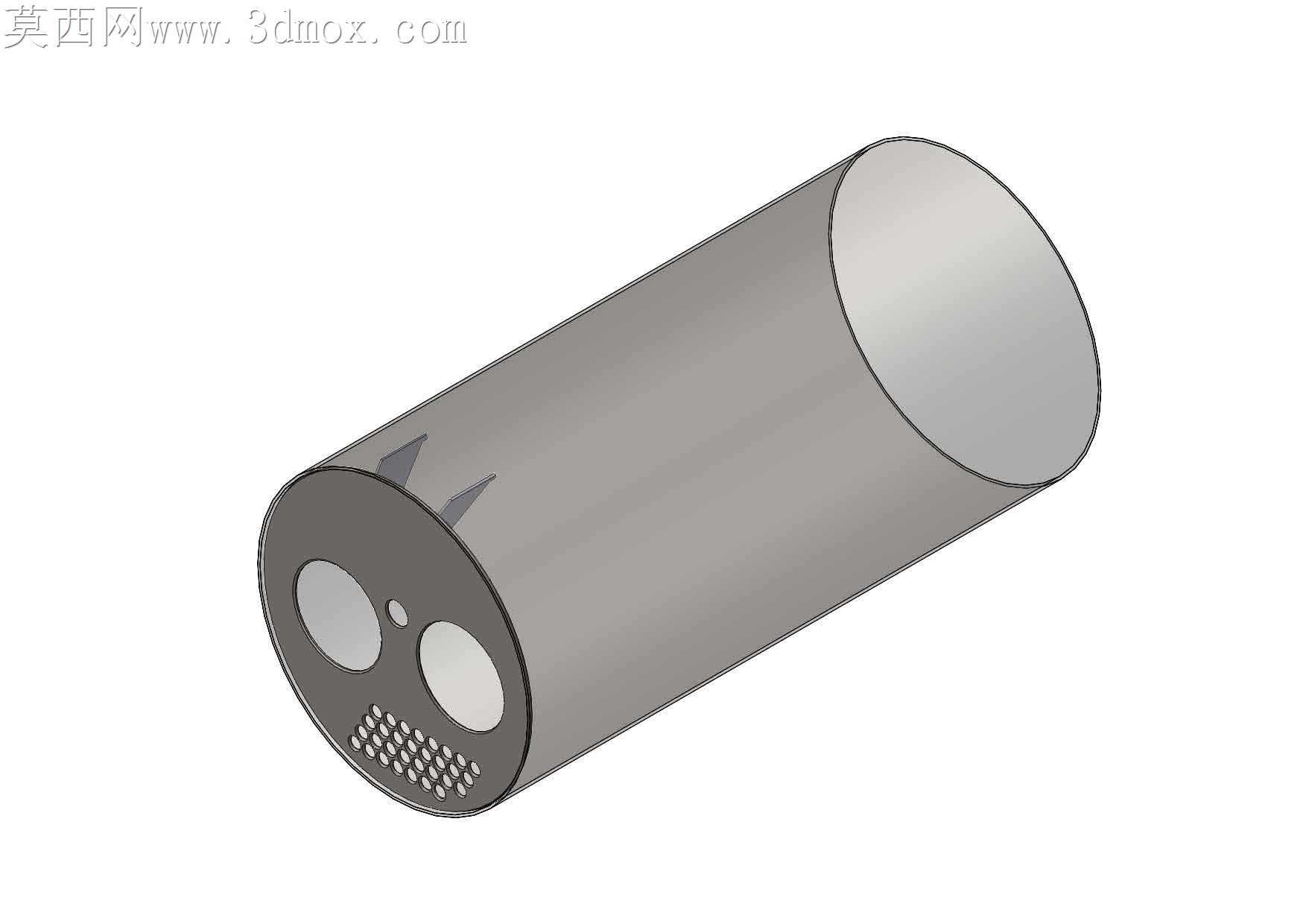

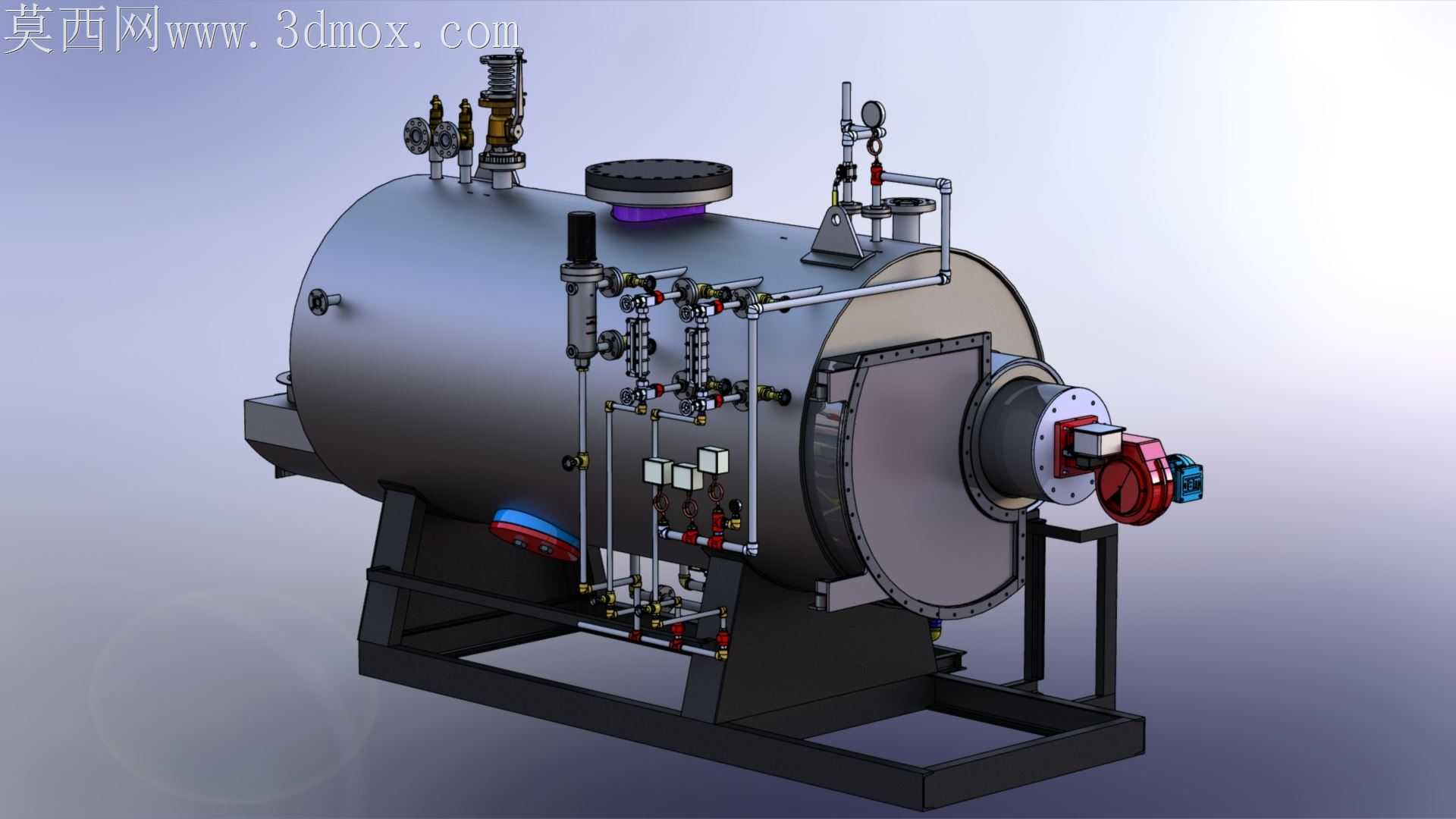

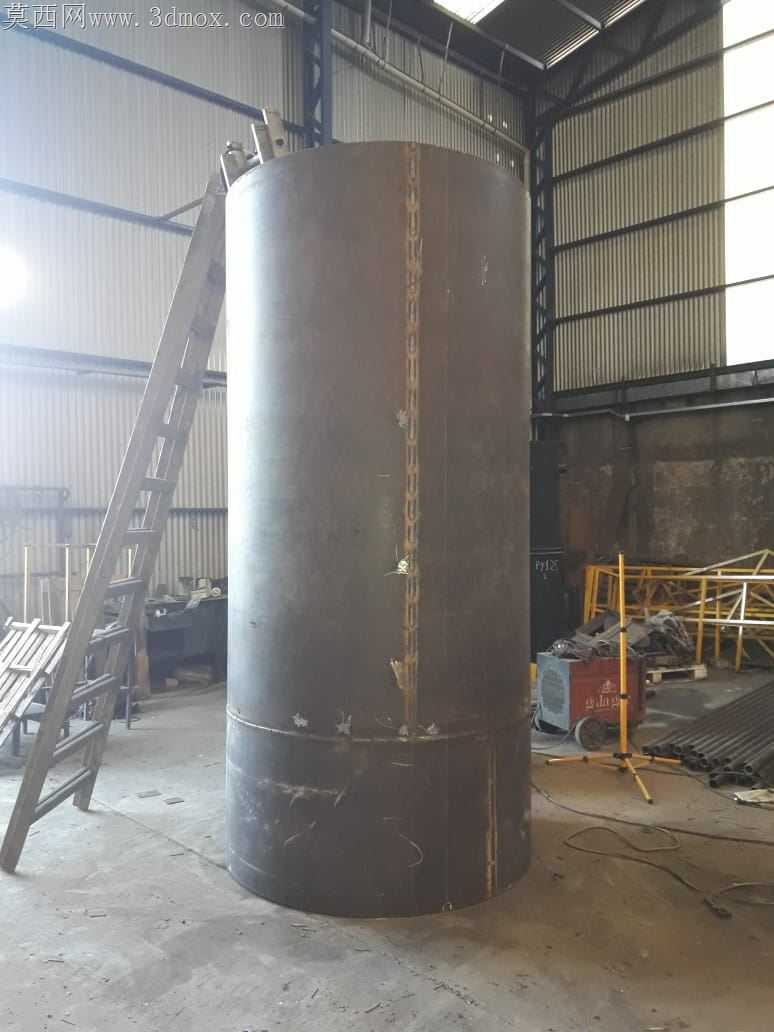

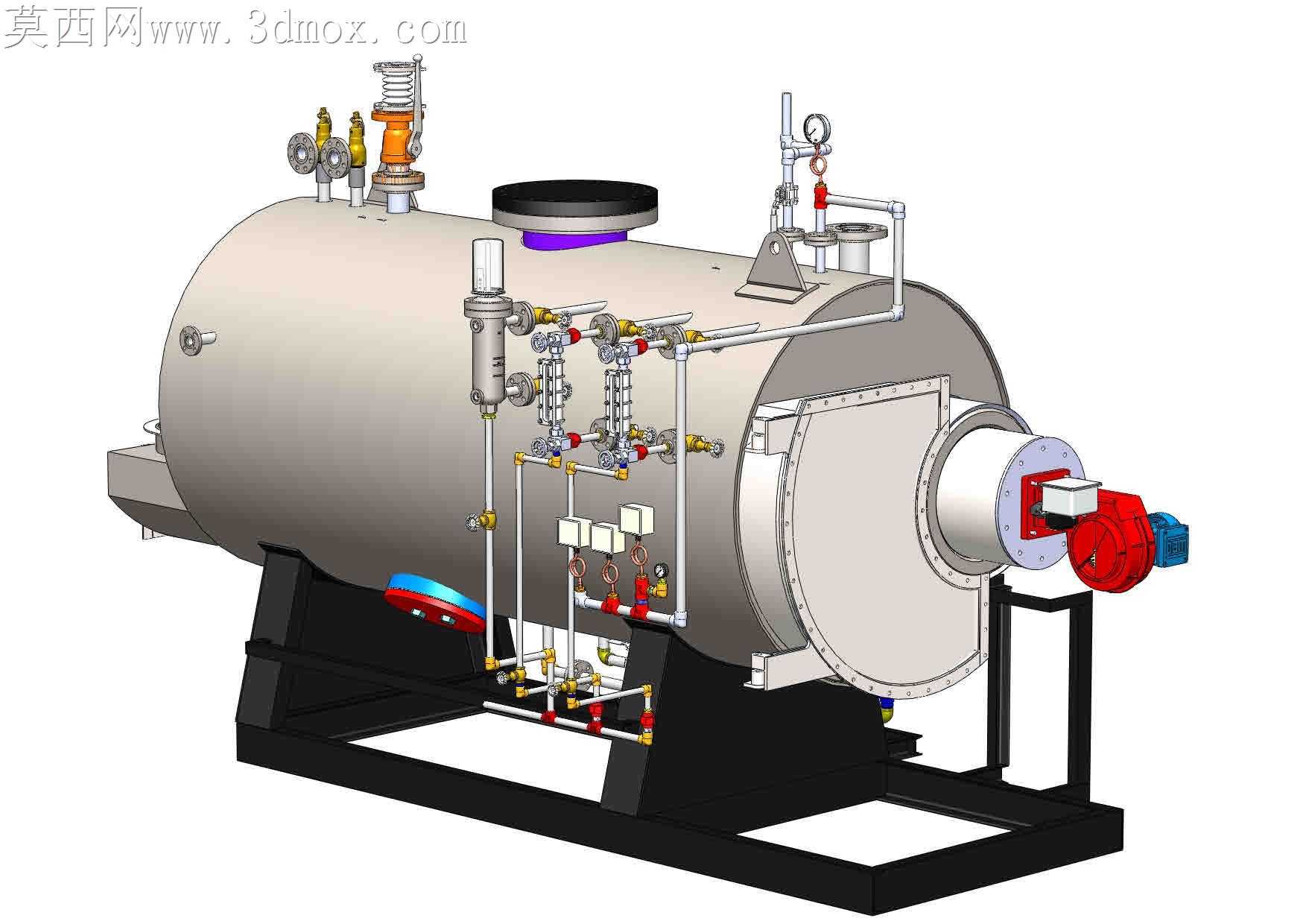

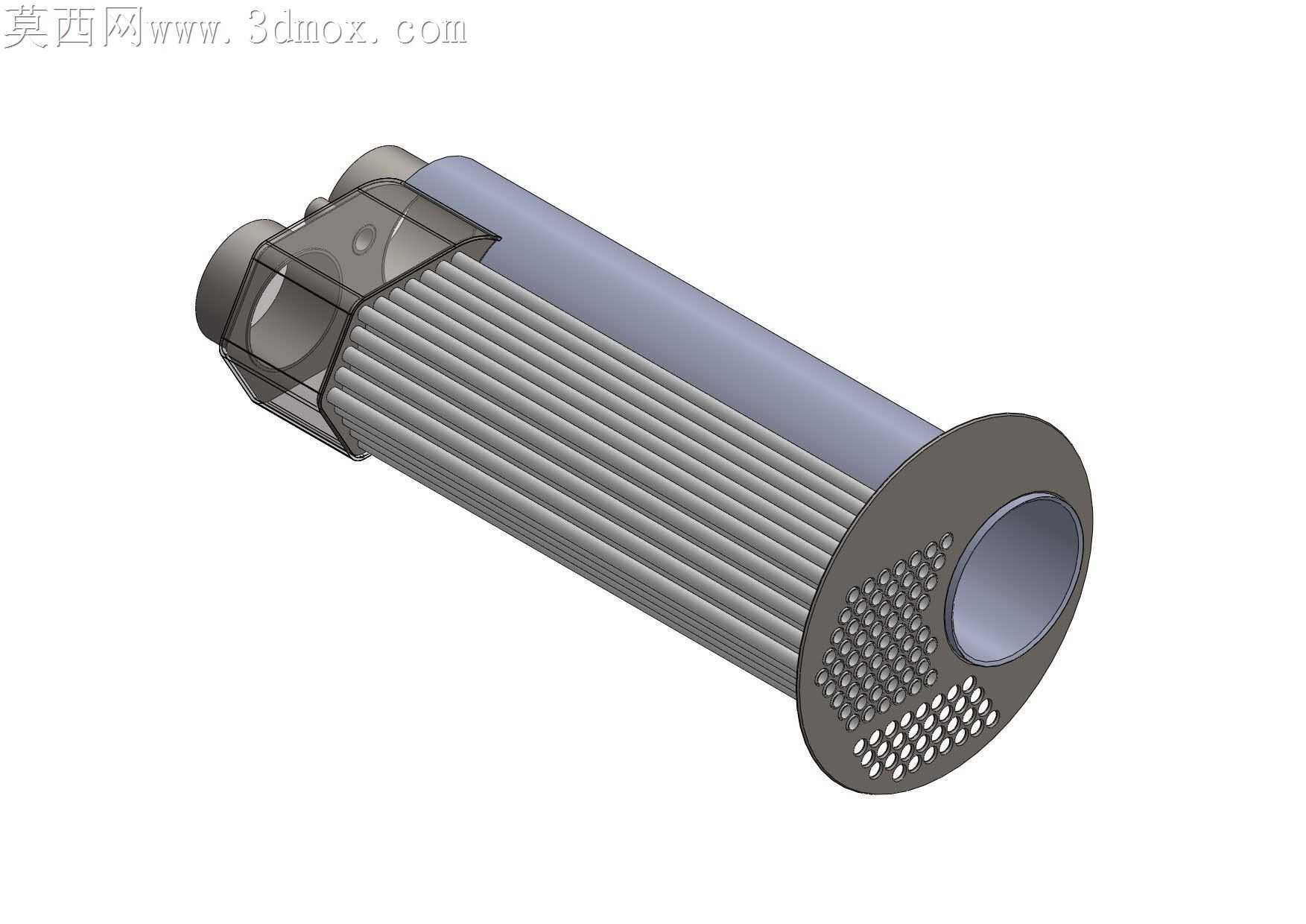

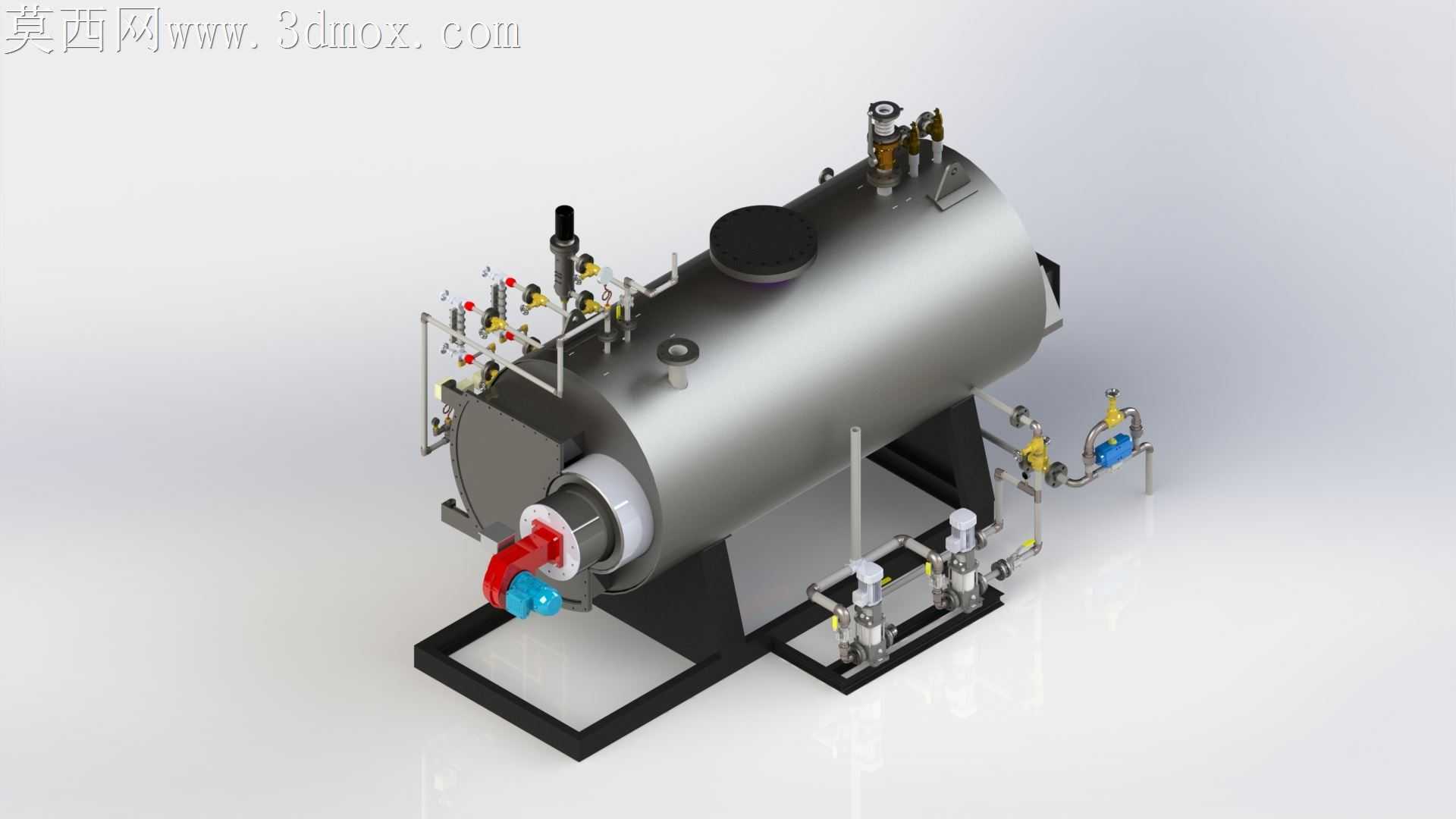

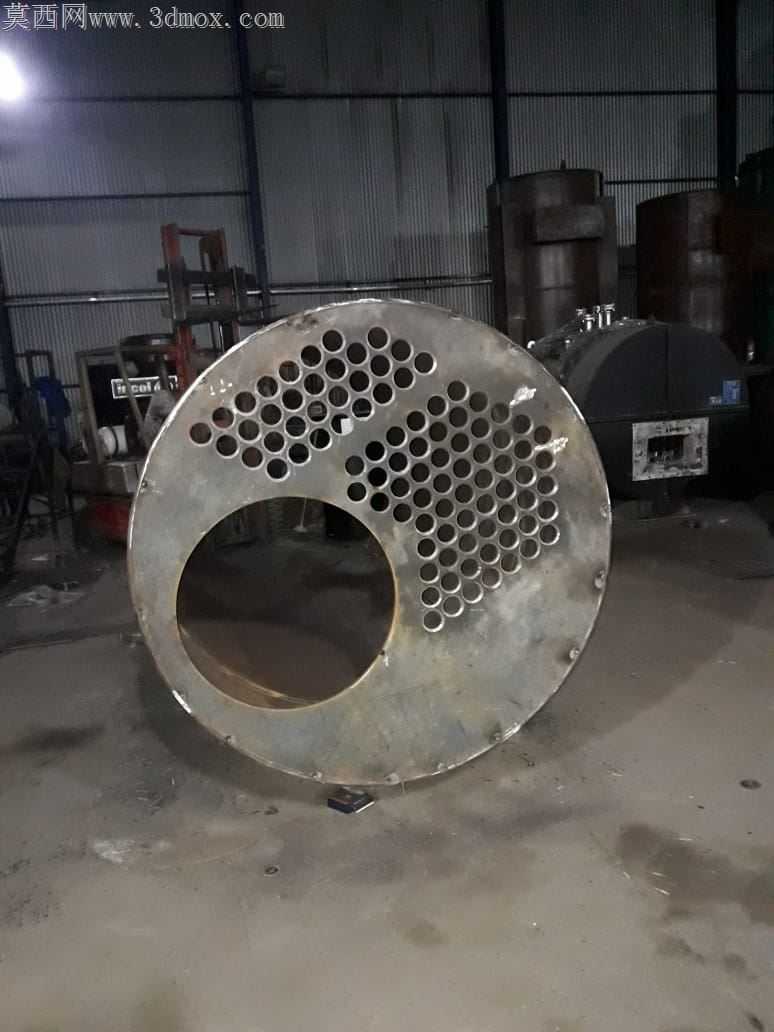

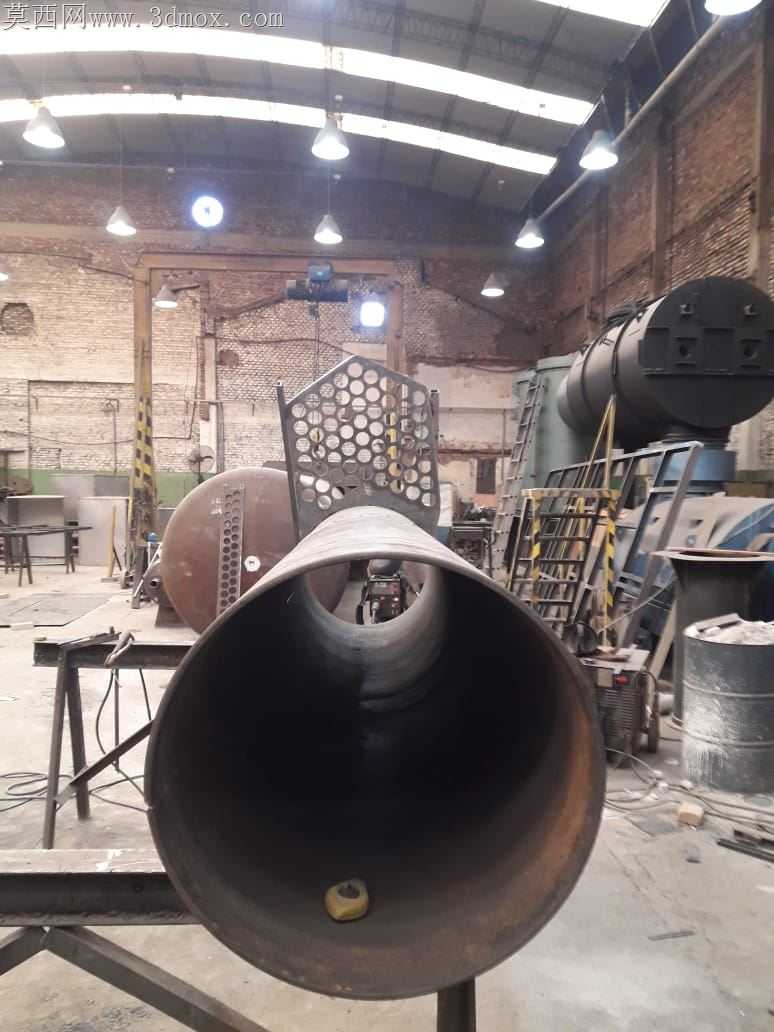

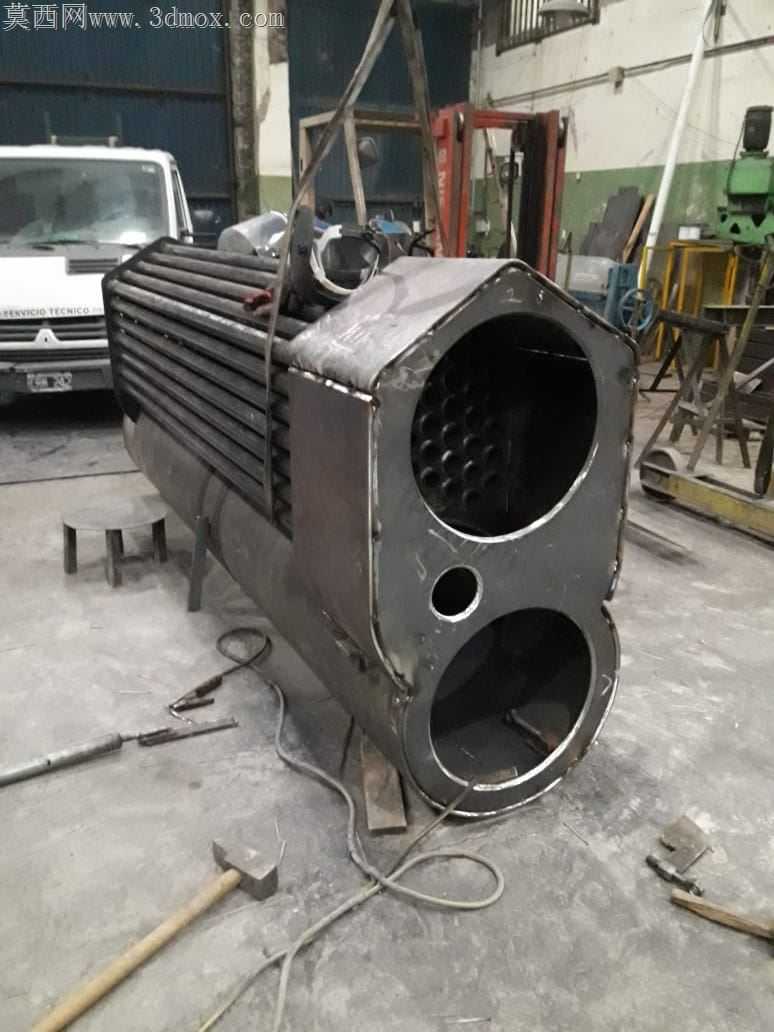

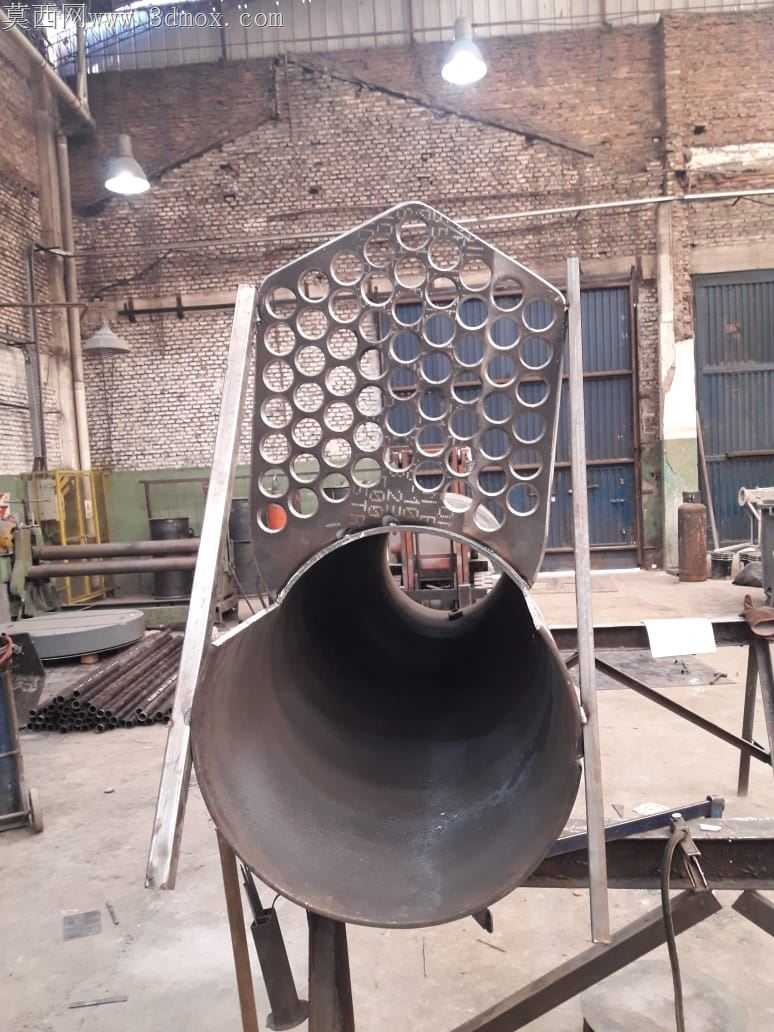

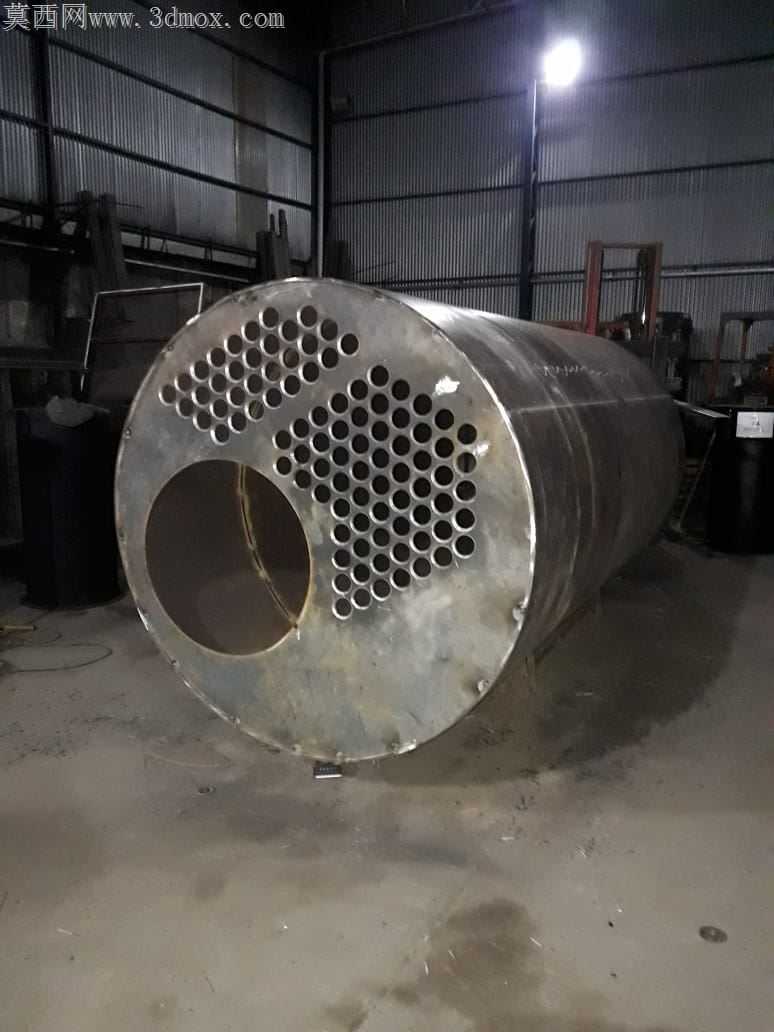

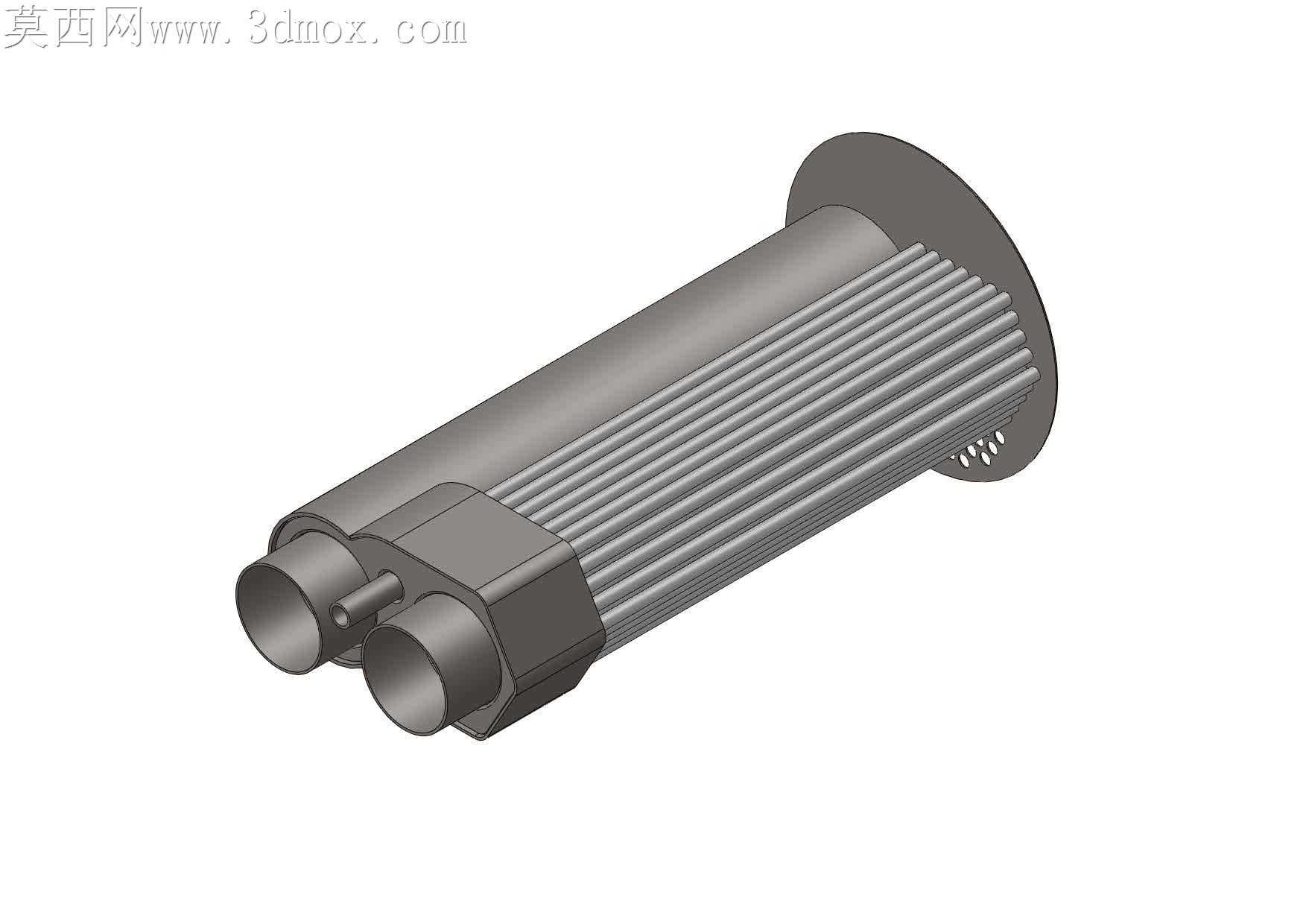

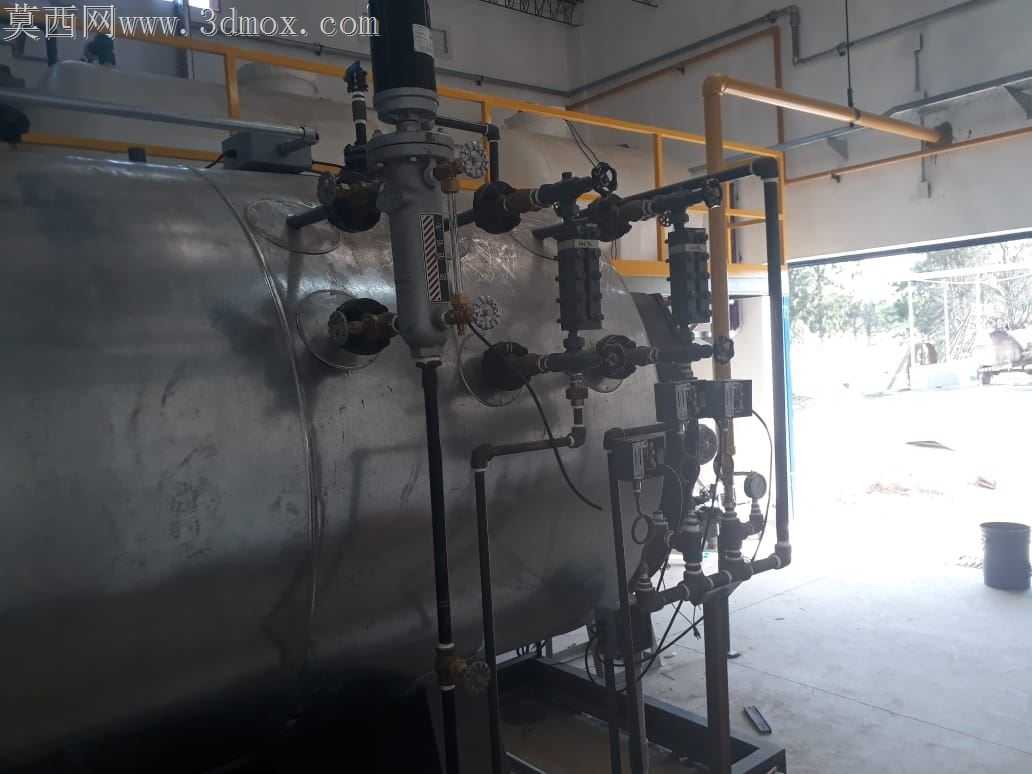

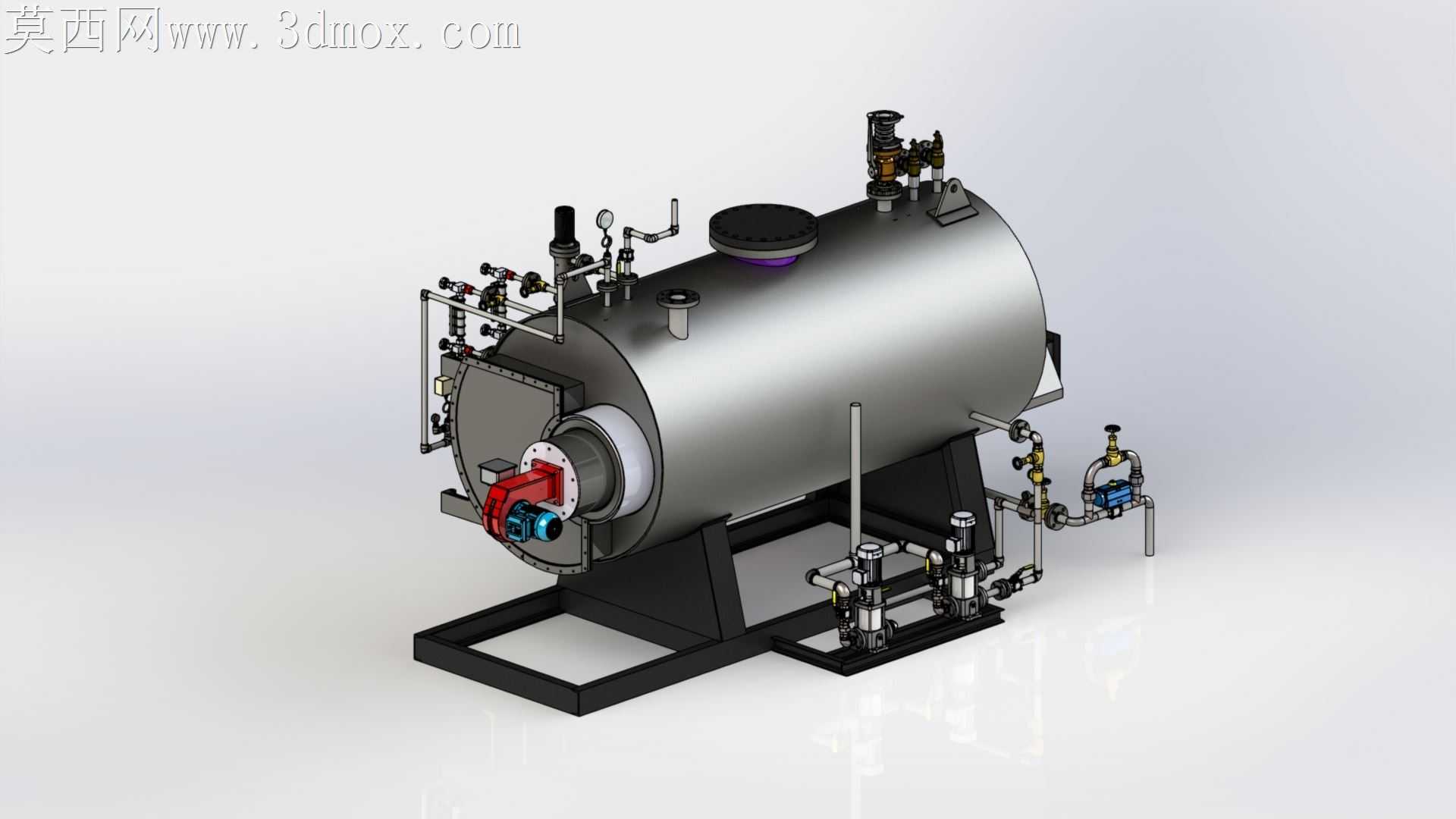

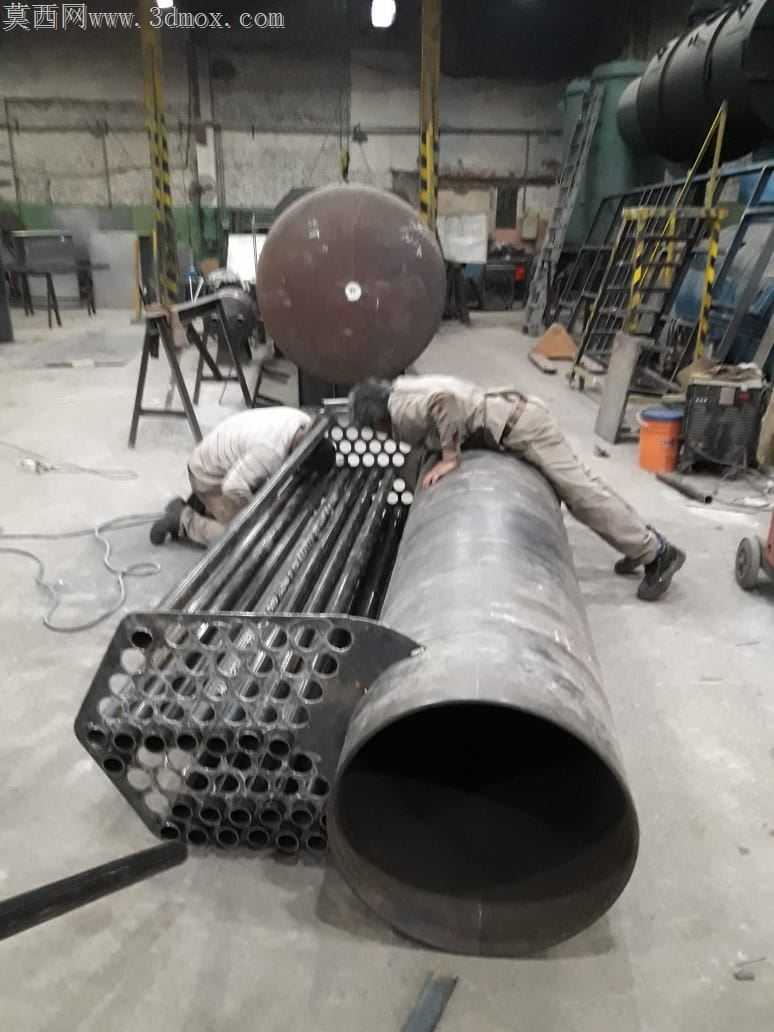

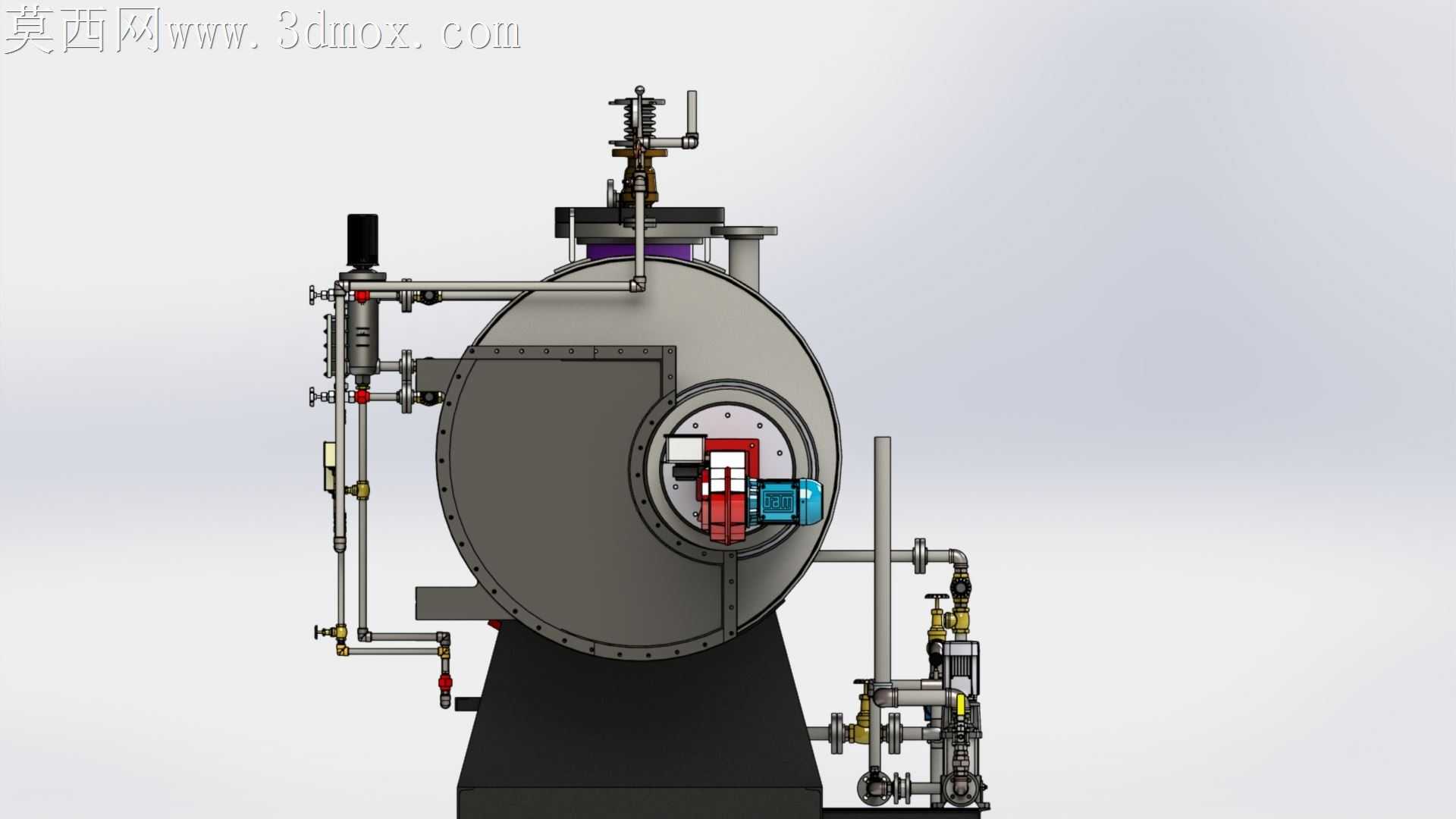

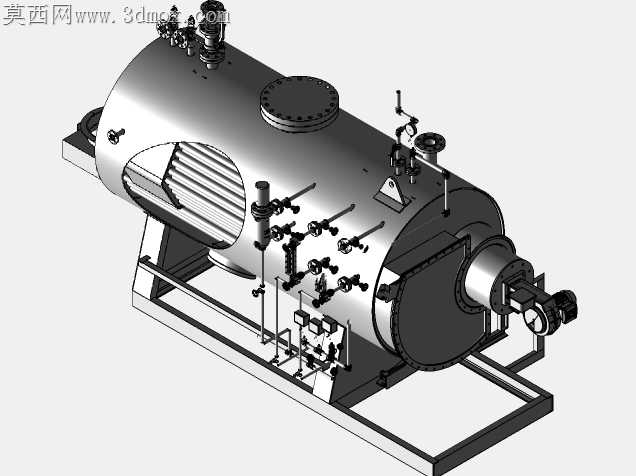

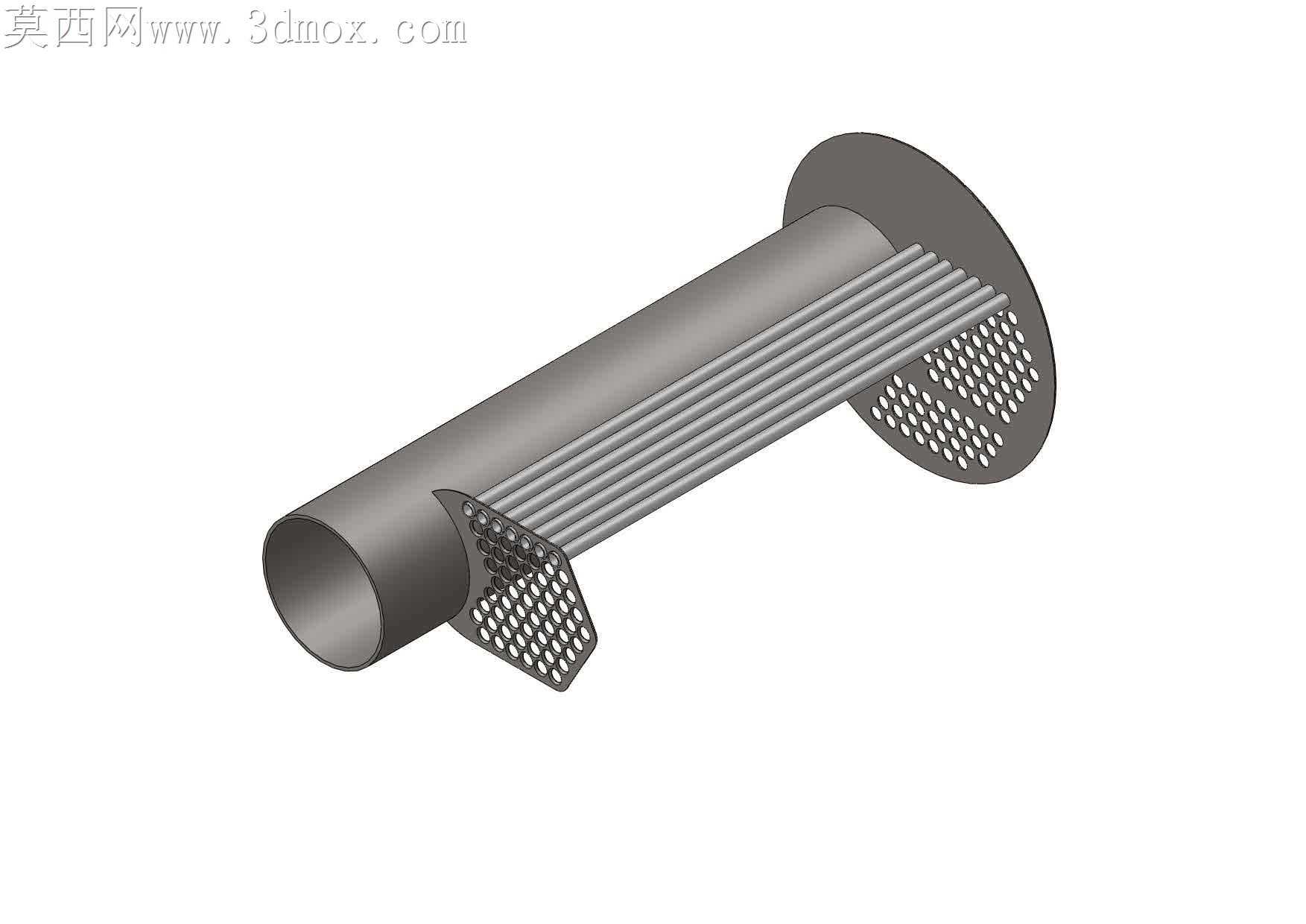

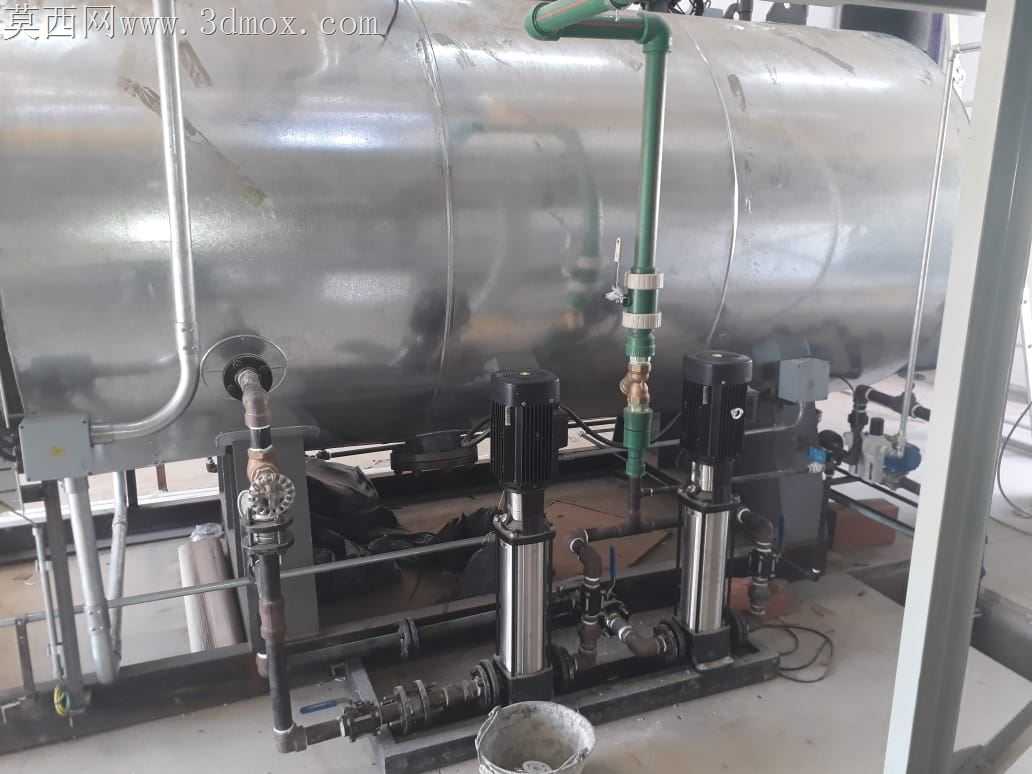

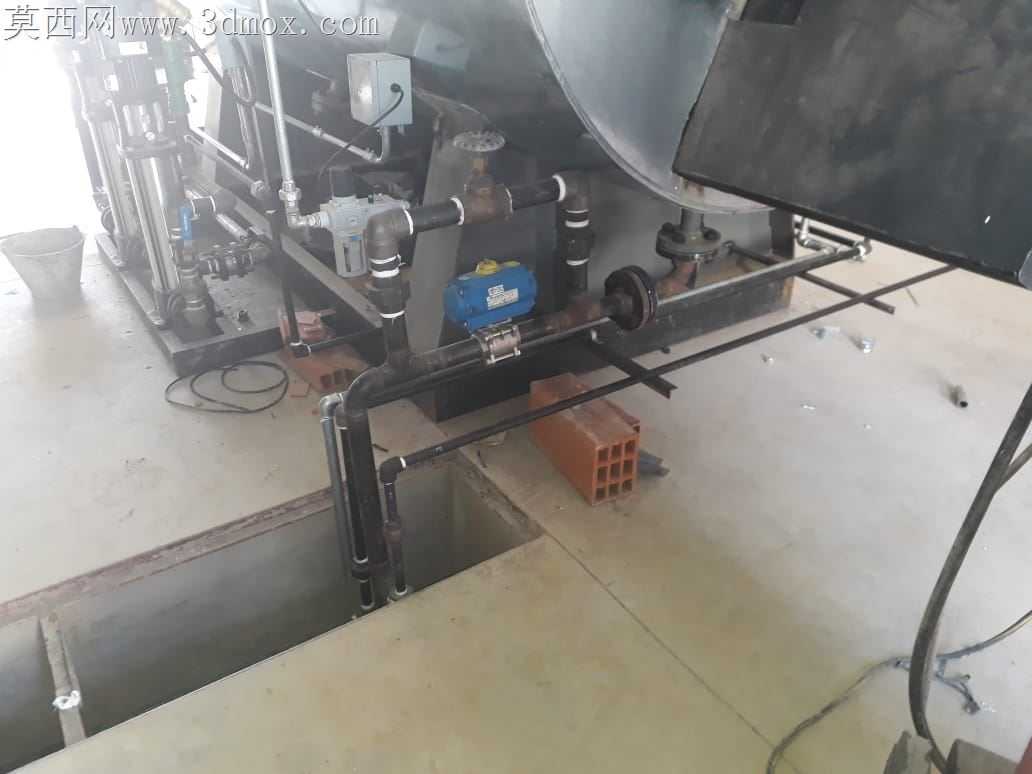

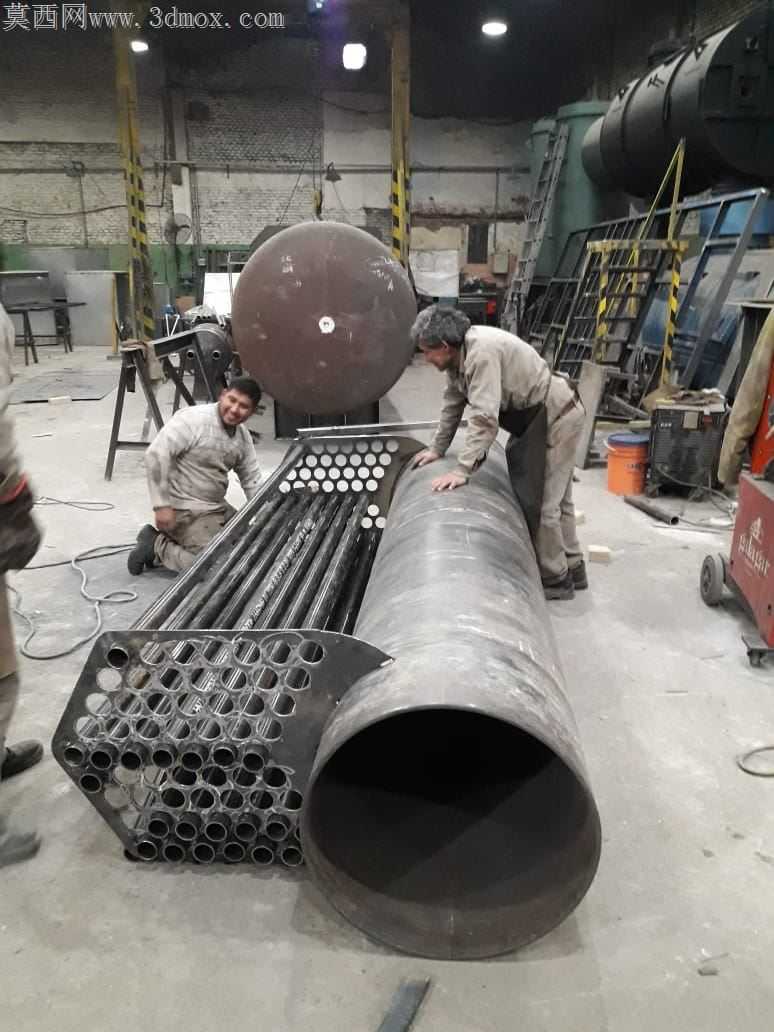

承压类供热设备的现场安装最容易出问题的部位，从来不是筒体本身的卷焊拼接，而是外接阀组、仪表与筒体接口的同轴度偏差——现场配管时哪怕两毫米的错位，长期受10bar工作压力的交变载荷冲击，都可能在焊根位置萌生疲劳裂纹，埋下泄漏隐患。这套湿背式锅炉的三维结构在阀组排布阶段就把加工适配的逻辑嵌进了每一处接口定位，所有外接仪表、控制阀的安装座都在筒体卷制前就完成了数控划线定位，避免卷制成型后曲面划线带来的角度偏差。回燃室的湿背结构没有采用常见的整板冲压成型方案，而是拆分出独立的管板与筒体段拼接，拆分位置特意避开了高温烟气冲刷最剧烈的喉口区域，拼接焊缝留足了机加工余量，焊后可以通过镗削保证回燃室与燃烧器安装法兰的同轴度，不会出现火焰偏扫冲刷炉壁的问题。前端燃烧器的连接法兰做了双层止口设计，内层止口定位燃烧器的喷火管同轴度，外层止口压合耐高温密封垫，安装时不需要反复调整找正，止口卡入即可保证密封面均匀受压，不会出现局部压溃导致的漏烟问题。顶部的安全阀排汽管特意做了15度的倾斜导向，排汽方向偏离操作巡检通道，同时排汽管的支撑点没有直接焊在安全阀阀体上，而是通过独立的支架固定在筒体顶部的加强圈上，避免排汽时的反作用力矩直接作用在阀座密封面上，长期启闭也不会出现密封面错位泄漏。侧面的管路阀组排布留足了扳手操作空间，每一个阀门的手轮位置都避开了相邻管路的干涉范围，现场维护时不需要拆卸相邻管路就能完成阀芯更换，水位计的上下连接管口做了同轴度校验结构，安装时通过定位销保证两个接口处于同一铅垂线，不会出现假水位误导运行操作。底部的鞍式支座特意在与筒体接触的弧面预留了3毫米的石棉垫安装间隙，避免筒体热胀冷缩时与支座硬摩擦产生额外应力，支座的地脚螺栓孔做成长圆孔，允许设备运行时沿轴向自由膨胀，不会因为热胀应力拉裂地脚或者筒体焊缝。所有外接管路的弯头位置都采用了大曲率半径的煨弯弯头，没有使用直角冲压弯头，减少烟气与介质流动时的阻力损失，同时弯头处的壁厚比直管段厚两毫米，抵消冲刷带来的壁厚减薄，延长设备整体使用寿命。
