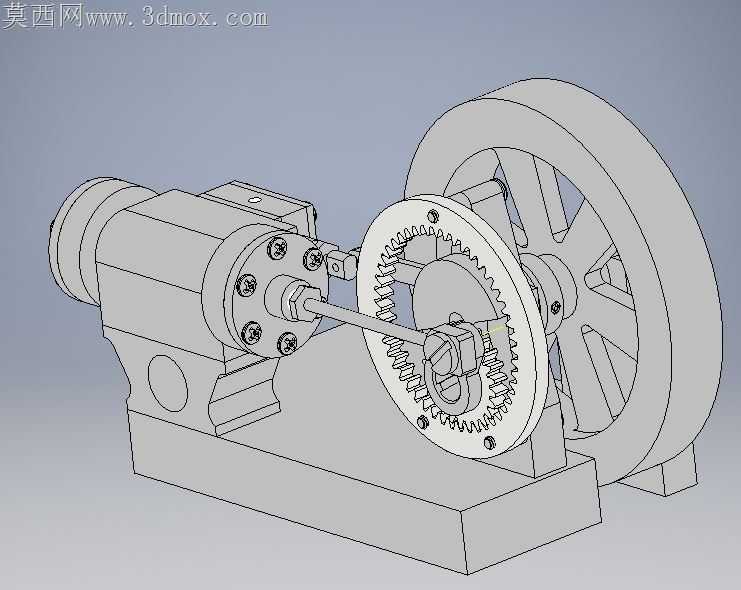

埃尔默齿轮传动往复式动力机械结构

小批量试制这类非量产的原理验证类动力结构时，最容易被忽略的是齿轮副与曲柄滑块的同轴度累积误差，不少复刻版本在空载手动盘车时就会出现卡滞，根源在于内齿圈的安装定位面没有做同轴度公差约束，飞轮端的轴承座与缸体轴线的平行度偏差超过0.02mm后，啮合侧隙会在运转半周内出现剧烈波动，轻则齿面快速磨损失效，重则运转中出现齿轮崩齿的安全隐患。这套结构里的内齿圈采用了分体式压装设计，齿圈与辐板的配合面选了H7/p6的过渡配合，不需要额外打定位销就能保证径向定位，压装时只要控制压入速度在2mm/s以内，就能避免齿圈压装变形导致的齿形偏差。缸体端的轴承安装孔做了沉台限位，轴承外圈压入后端面与沉台贴合度可以通过涂色法检查，不需要额外加工止动卡槽就能限制轴承外圈的轴向窜动，减少了不必要的加工工序。曲柄与活塞连杆的连接销选了带油槽的结构，虽然是原理展示模型，预留油槽后加注少量润滑脂就能大幅降低铰接处的摩擦阻力，手动盘车的力矩能降低40%左右，不会出现转半周就卡停的问题。飞轮的辐条做了等厚铣削处理，没有刻意做减重孔，厚重的轮缘可以储存足够的转动惯量，让动力输出的脉动幅度大幅降低，哪怕是手动拨动飞轮，也能依靠惯性连续运转3到5周，清晰展示齿轮啮合带动曲柄往复的完整运动过程。缸体与底座的连接采用了内六角圆柱头螺钉，沉头孔的深度刚好让螺钉头低于安装面1mm，既不会出现螺钉头外露刮碰的问题，也不会因为沉孔过深降低螺纹啮合长度。不少复刻版本会把齿轮的齿形做简化处理，忽略渐开线齿形的准确建模，导致啮合时出现明显的冲击噪音，这套结构的齿形严格按照标准渐开线参数生成，侧隙控制在0.01到0.03mm之间，手动运转时几乎没有明显的撞击声，能直观展现齿轮传动的平稳性。活塞与缸筒的配合没有做密封槽设计，毕竟是原理展示结构，过大的配合间隙会让活塞出现径向晃动，带动连杆产生附加弯矩，这里选了H8/f7的间隙配合，既能保证活塞顺畅往复，又不会出现明显的径向摆动，减少连杆铰接处的额外磨损。
