复古单缸摩托动力传动总成结构设计

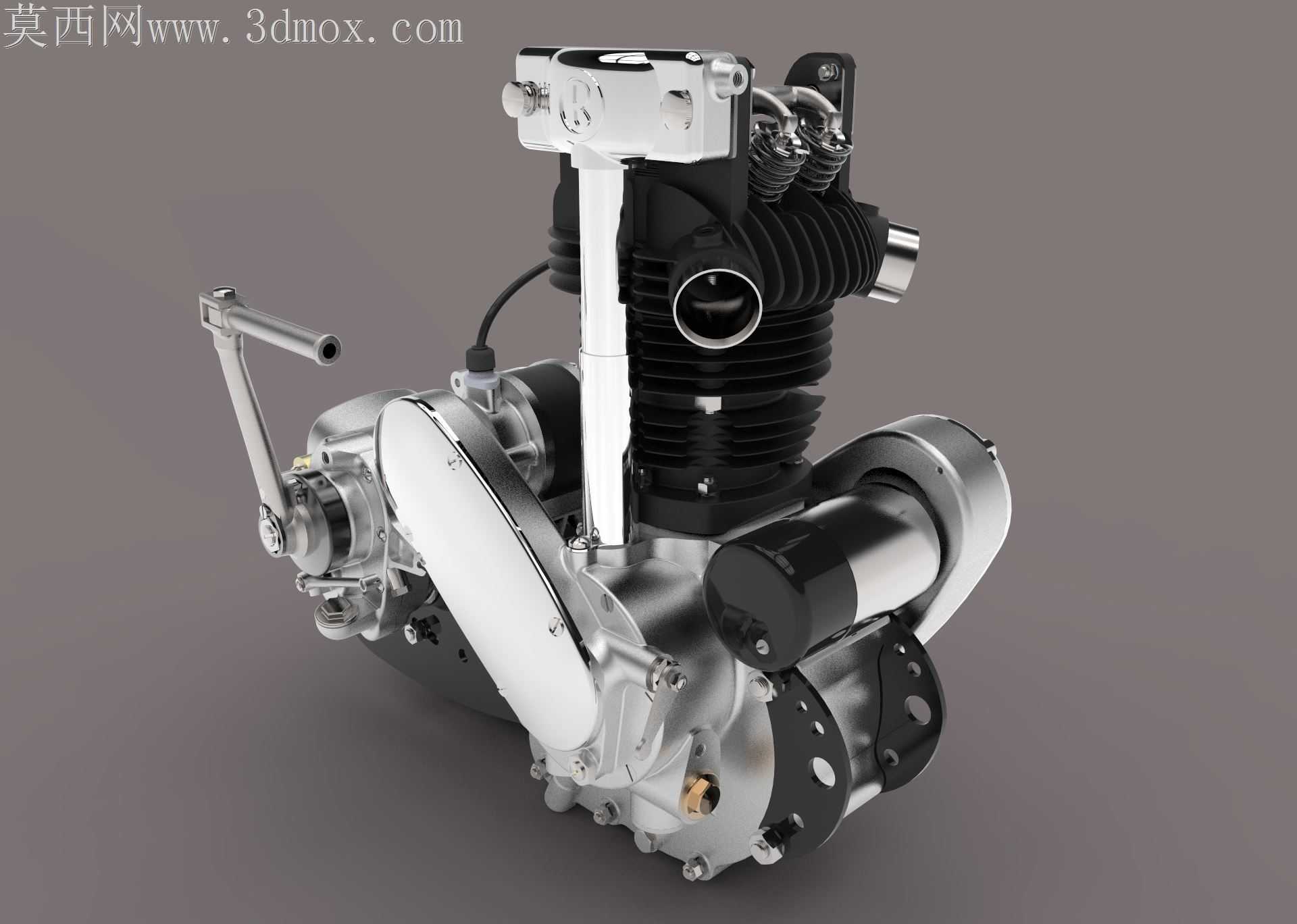

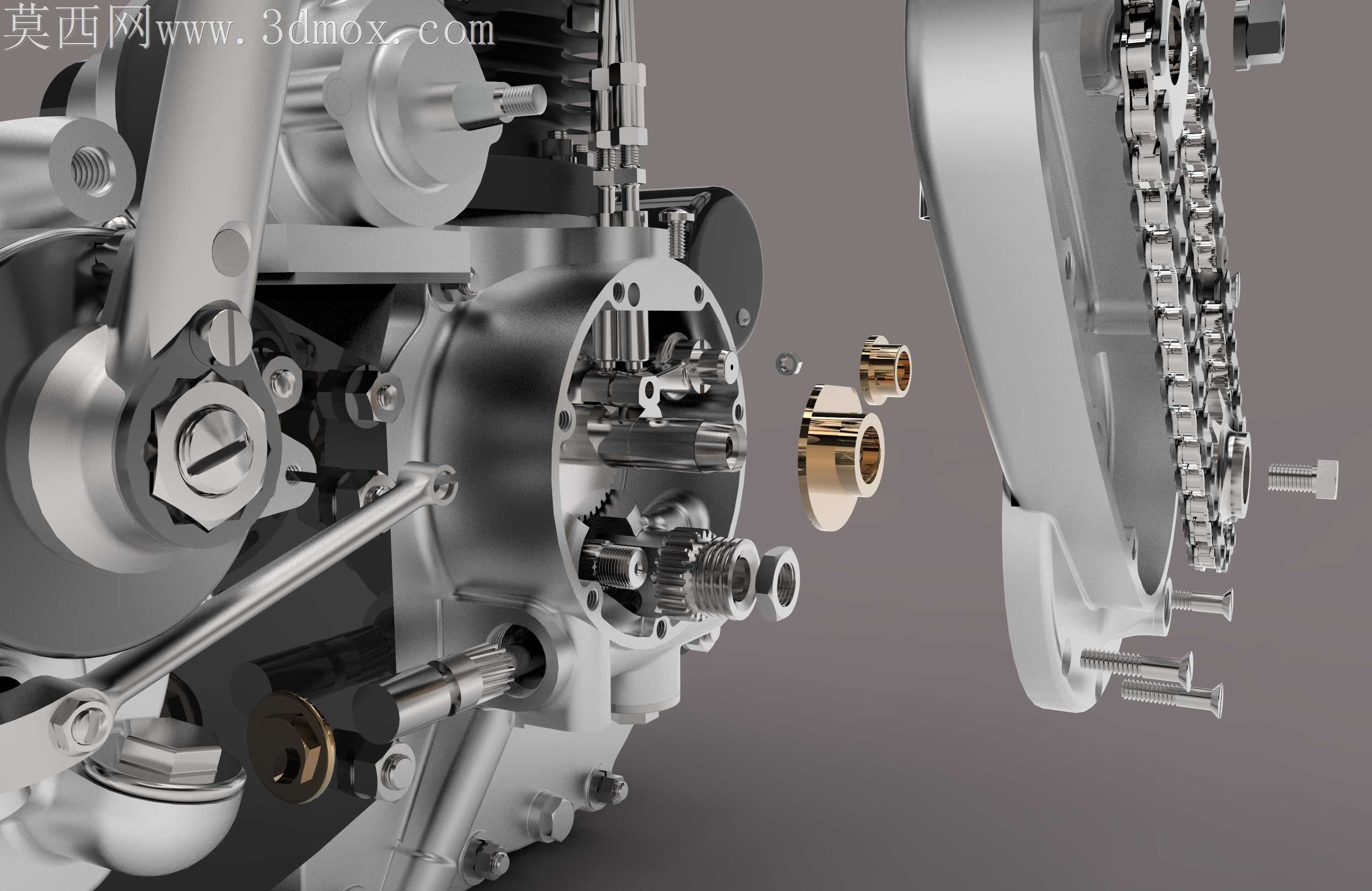

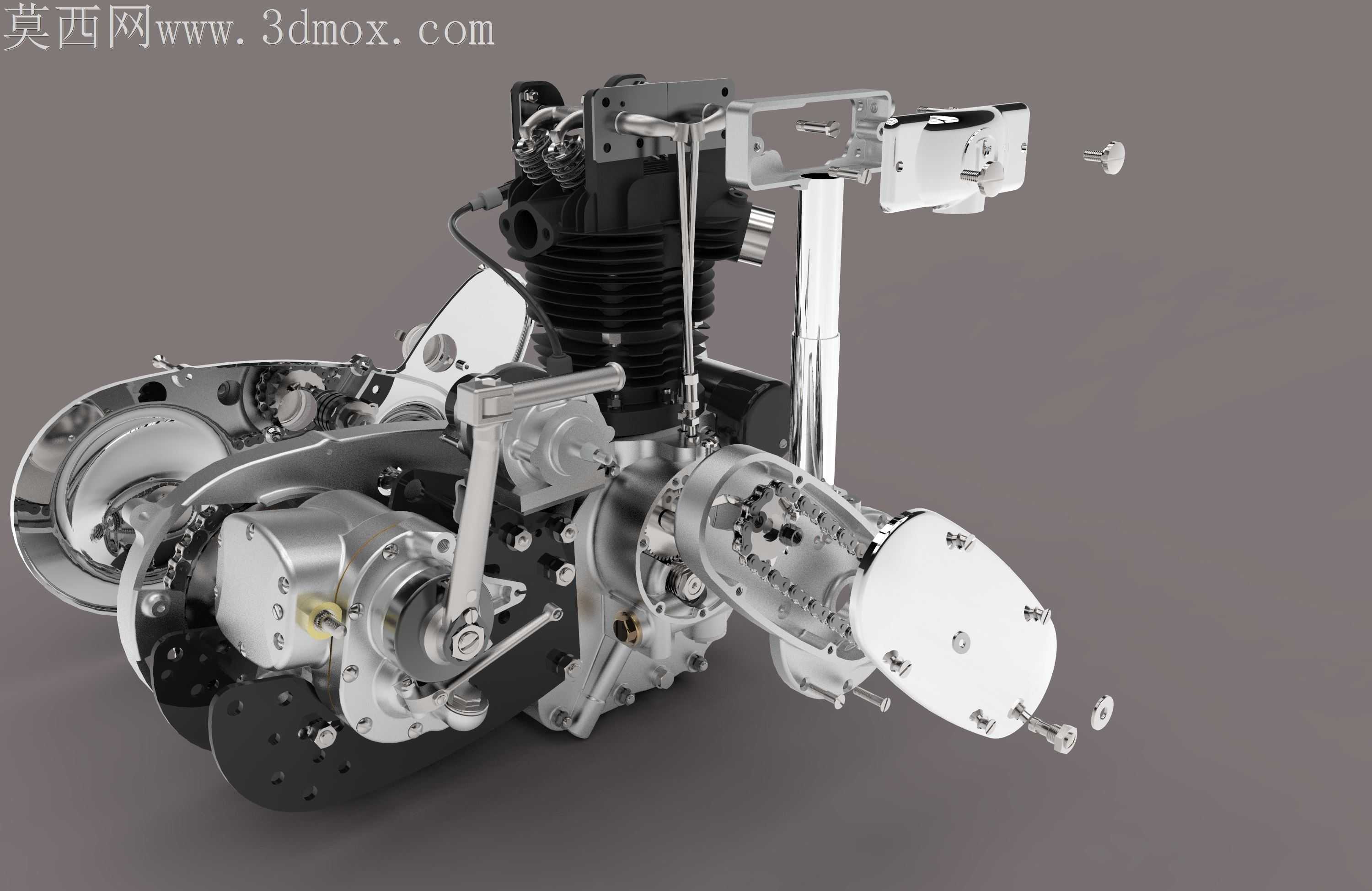

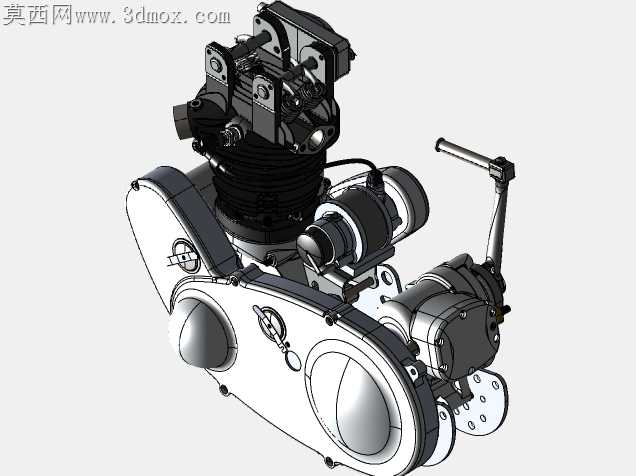

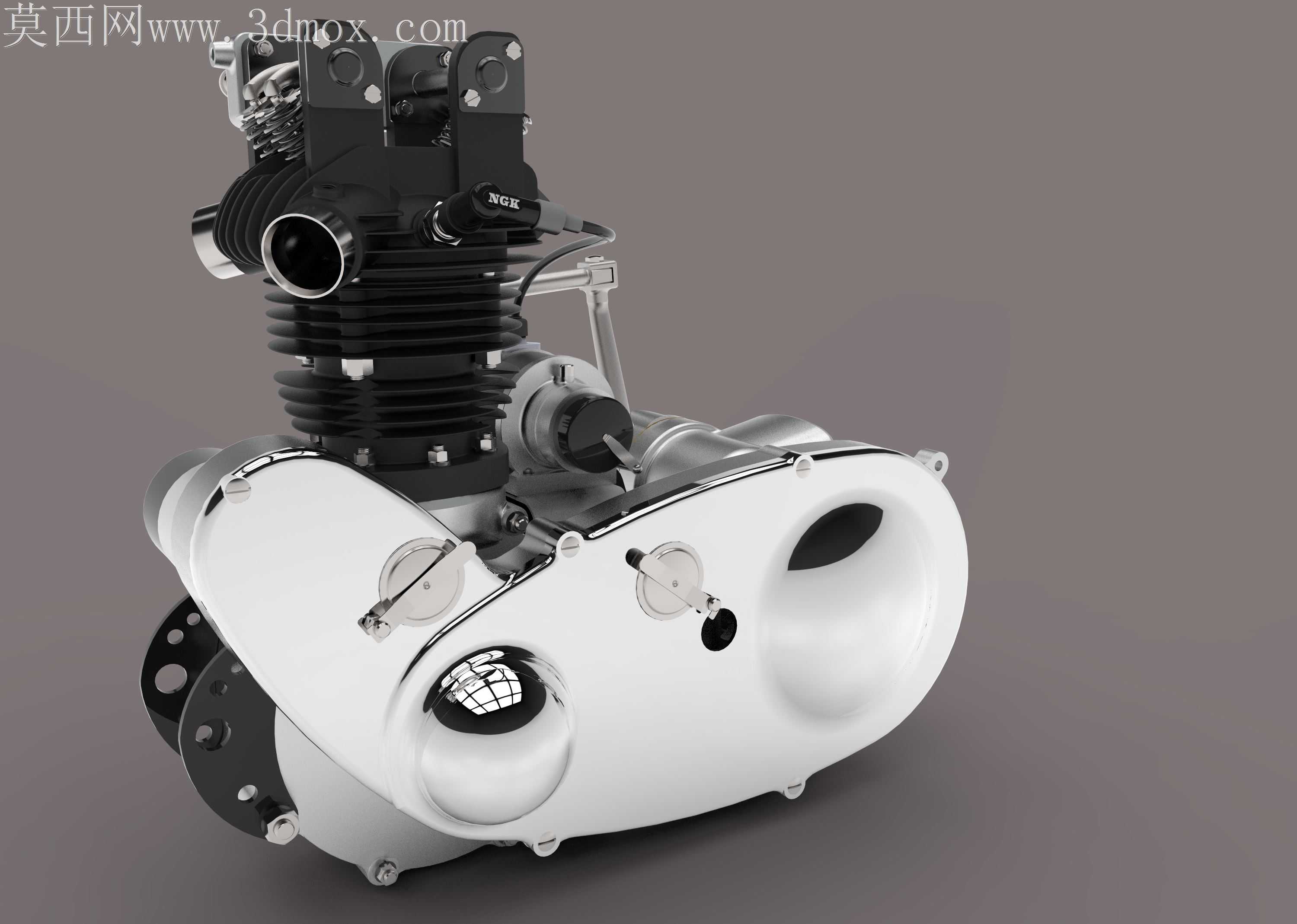

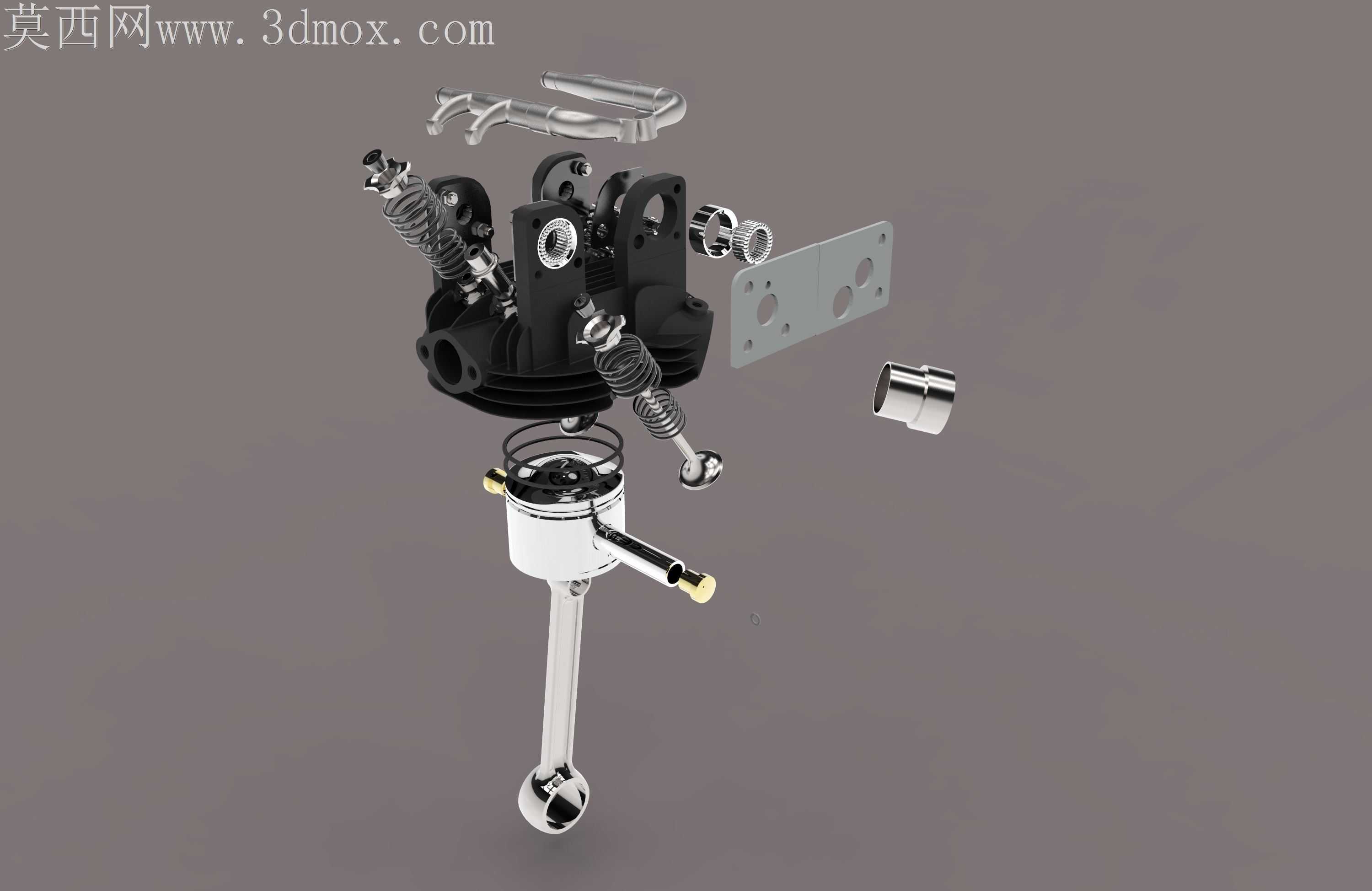

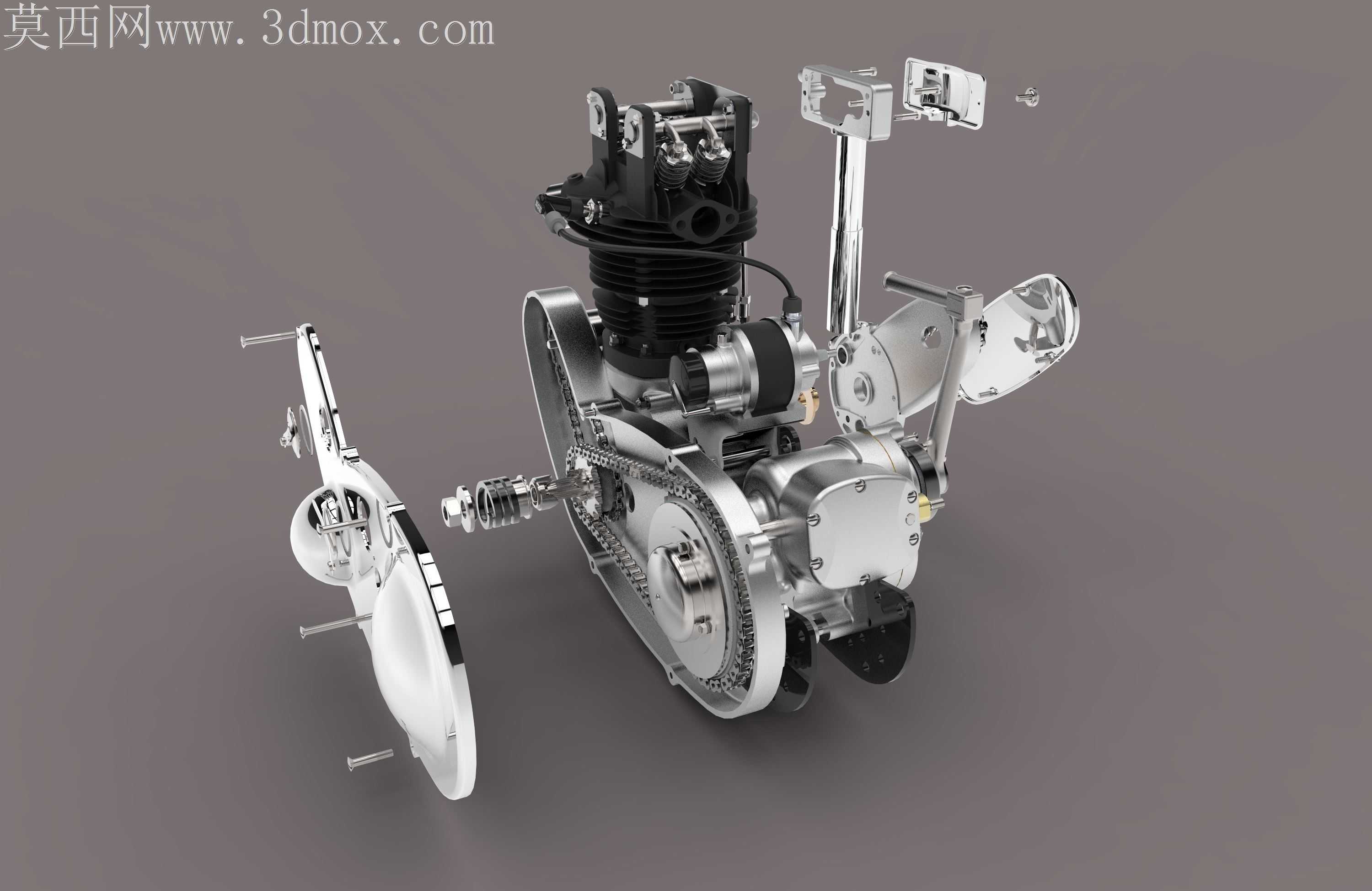

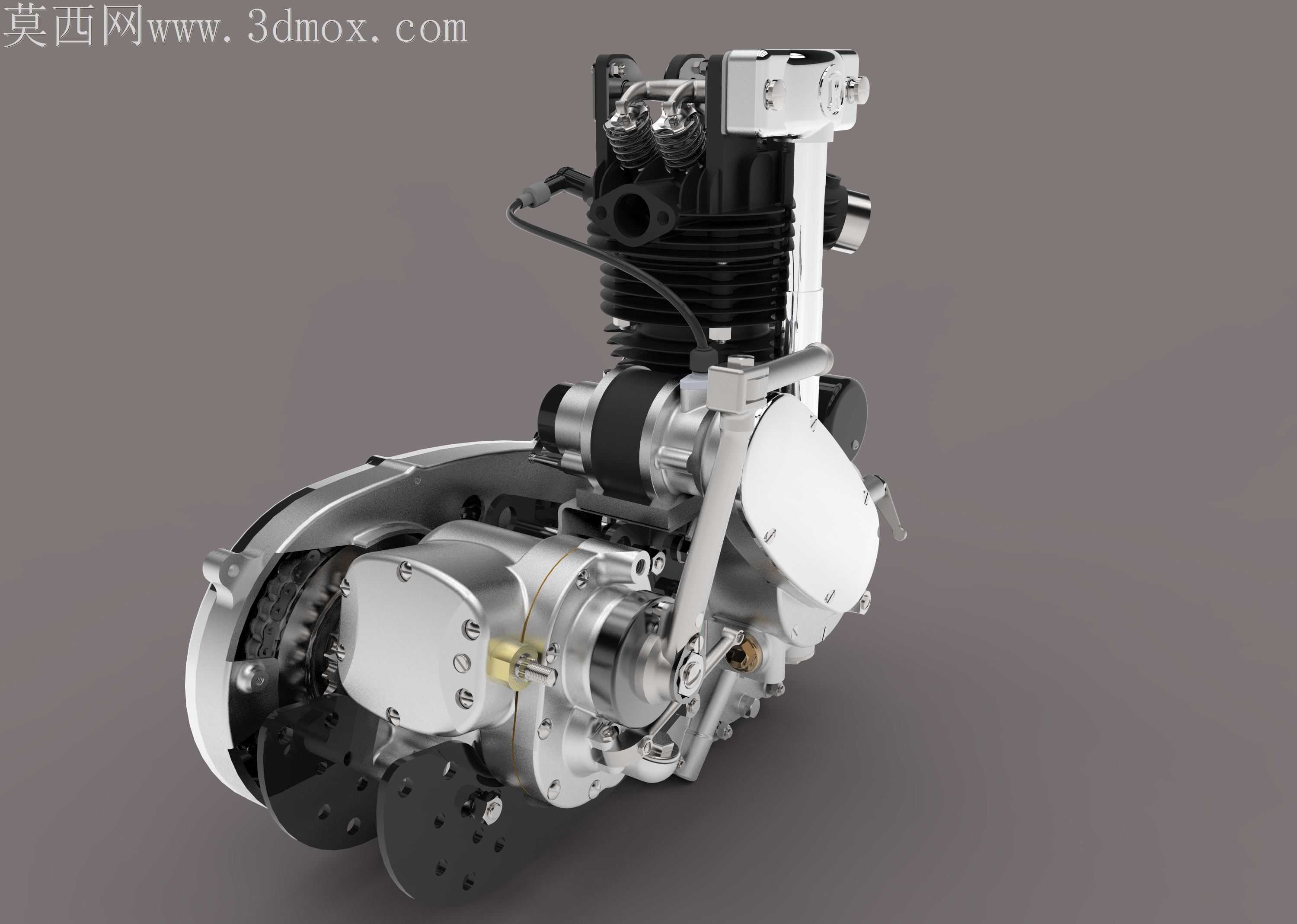

早年小排量单缸摩托动力总成的加工适配一直是复刻项目里的棘手问题，缸体散热鳍片的薄壁切削极易出现振纹，脚启动轴的悬臂结构在高频冲击下容易出现应力开裂，离合器侧盖的异形曲面如果公差控制失当，装配后会出现密封胶圈压缩量不均的渗油隐患。这套复刻的1930年代500cc排量单缸动力结构，在加工适配层面做了大量贴合现代制造工艺的细节调整，没有完全照搬当年的图纸公差，而是结合数控铣削、精密铸造的工艺特性做了隐性优化。散热鳍片的根部做了0.2mm的圆角过渡，没有保留当年图纸上的锐角结构，既不破坏复古外观的视觉质感，又能避免铣削加工时薄壁位置的崩边问题，同时还能降低长期热循环下鳍片根部的应力集中，减少冷热交变带来的开裂风险。脚启动轴的花键配合段加长了2mm，配合位置的轴肩做了渗碳淬火的硬度梯度设计，表面硬度控制在HRC55-58，芯部保留足够韧性，应对启动瞬间的冲击载荷时不会出现断轴风险，轴与箱体配合的油封位做了滚花处理，压装油封后能形成更稳定的密封线，避免长期使用后油封松动漏油。离合器侧盖的分型面做了0.15mm的止口设计，替代了早年完全靠平面密封的结构，装配时胶圈的压缩量能稳定控制在0.3mm，不会出现胶圈被挤压溢出或者压缩量不足的问题，侧盖上的观察孔凸台做了同轴度公差收紧，加工时一次装夹完成凸台端面和内孔的切削，避免玻璃视窗安装后出现歪斜漏水。缸头的气门导管孔做了铰削余量的预留设计，适配现代通用的气门导管配件，不需要专门定制非标配件就能完成维修替换，缸体与曲轴箱的结合面做了网格状的储油槽设计，即使密封胶出现局部老化，渗出来的机油会被储油槽截留，不会直接滴到地面造成污染。曲轴的平衡块配重做了细微调整，适配现代活塞组件的重量差异，运转时的震动比原结构降低近两成，不需要额外增加平衡轴就能满足日常骑行的平顺性要求，变速鼓的定位槽做了倒角优化，换挡时的卡滞感明显减轻，拨叉的接触面做了辉光离子氮化处理，耐磨性能比当年的碳钢淬火件提升三倍以上。所有外露的镀铬件的安装柱都做了内凹设计，装配螺丝不会突出镀铬件表面，既保留了复古机型的精致外观，又能避免螺丝突出位置积水生锈，长期使用后外观完整性更好。
