带输送上料结构的多机组破碎处理工作站

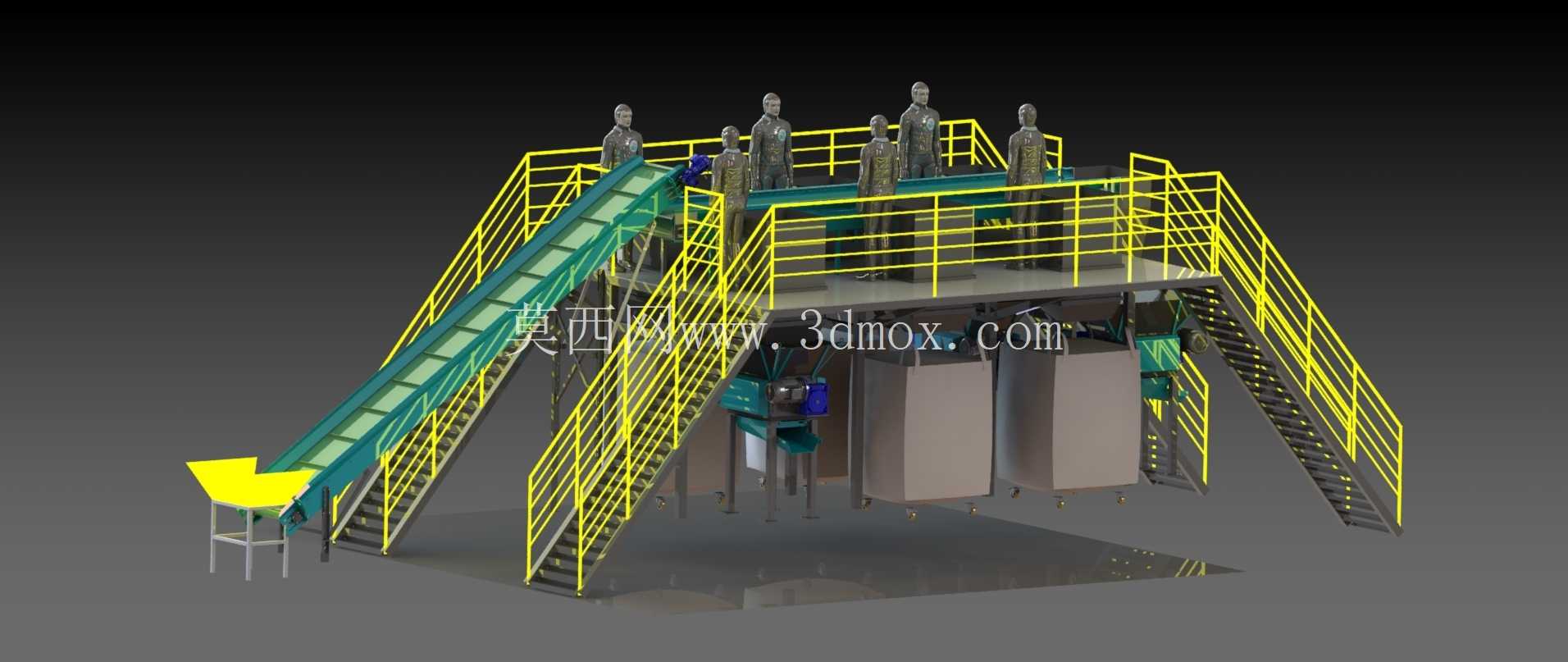

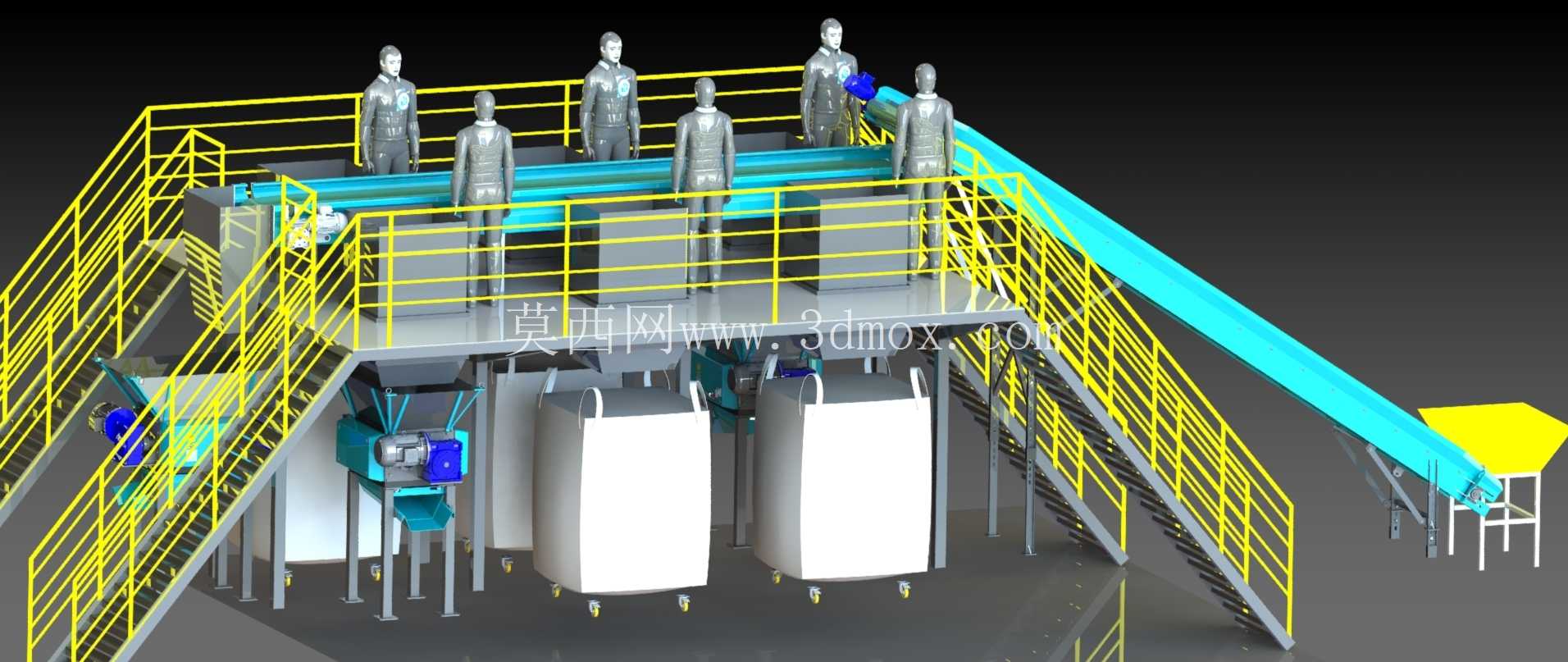

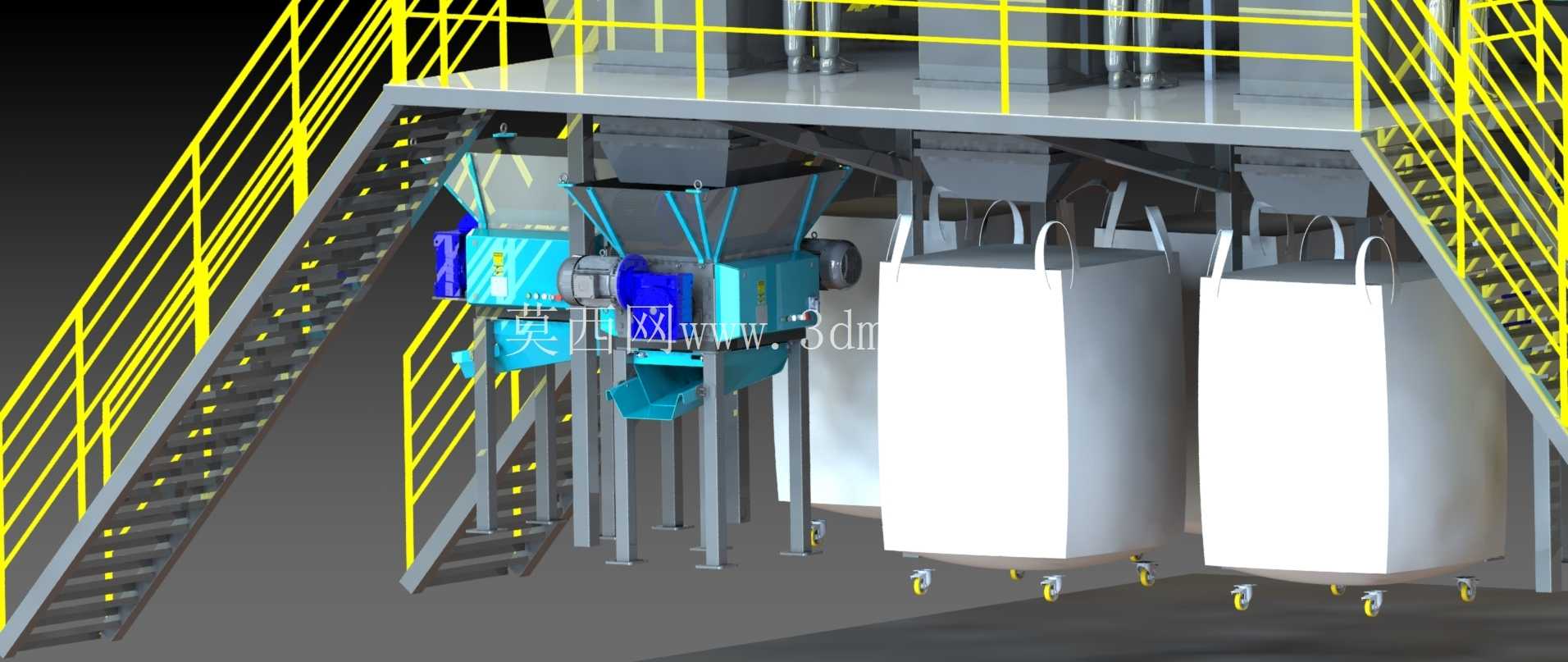

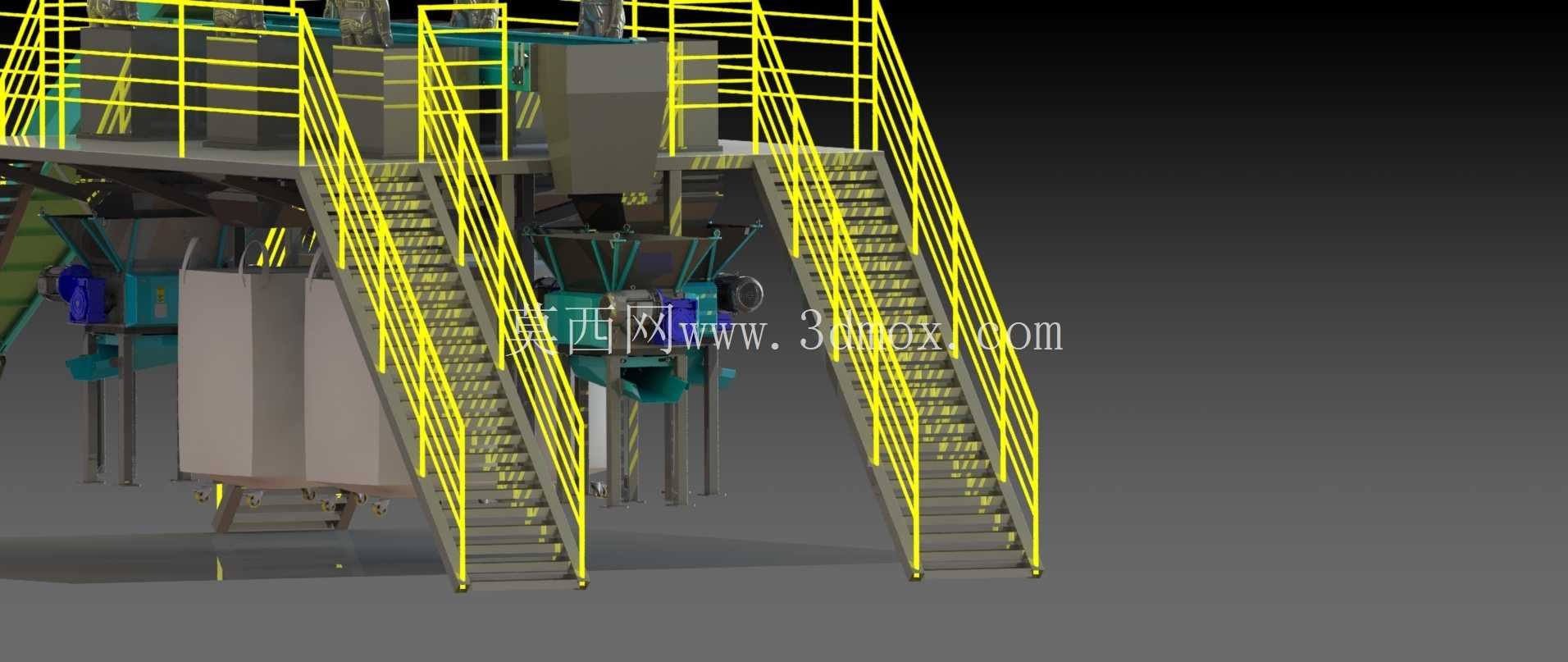

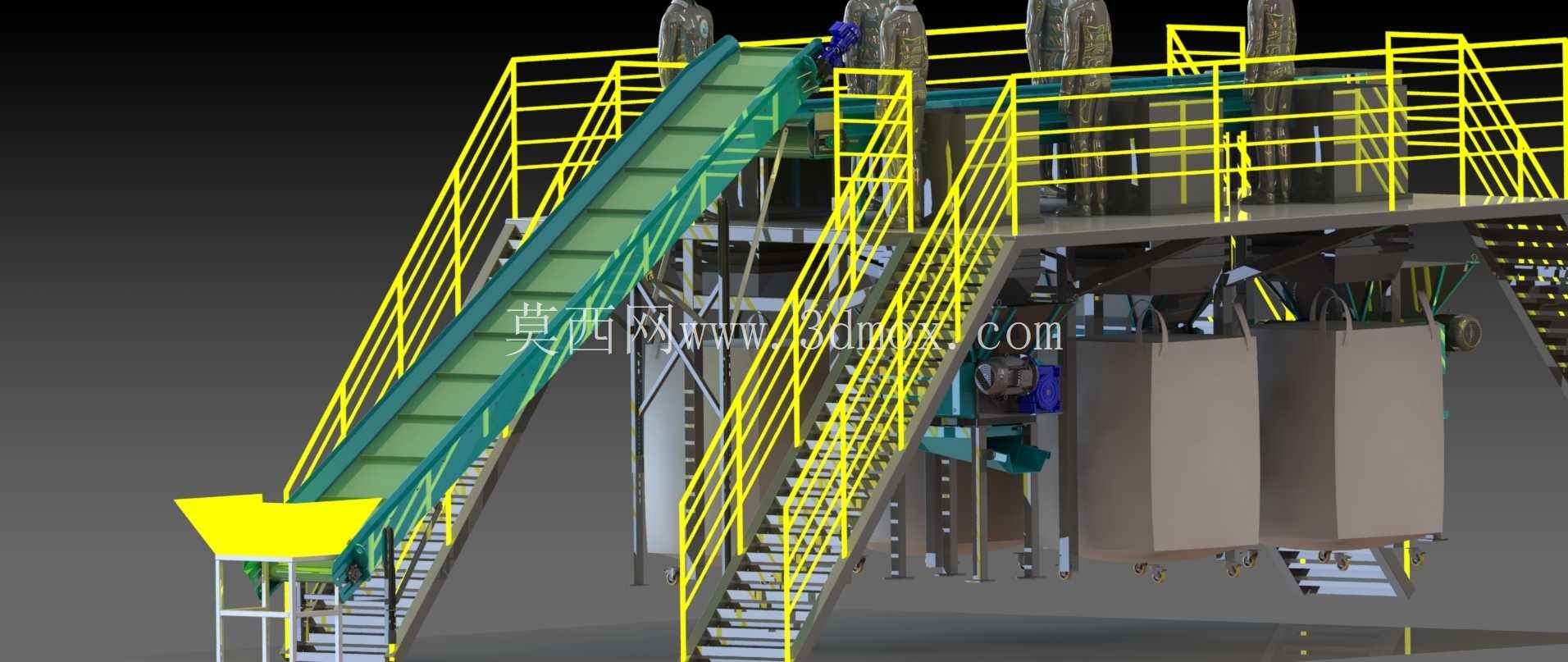

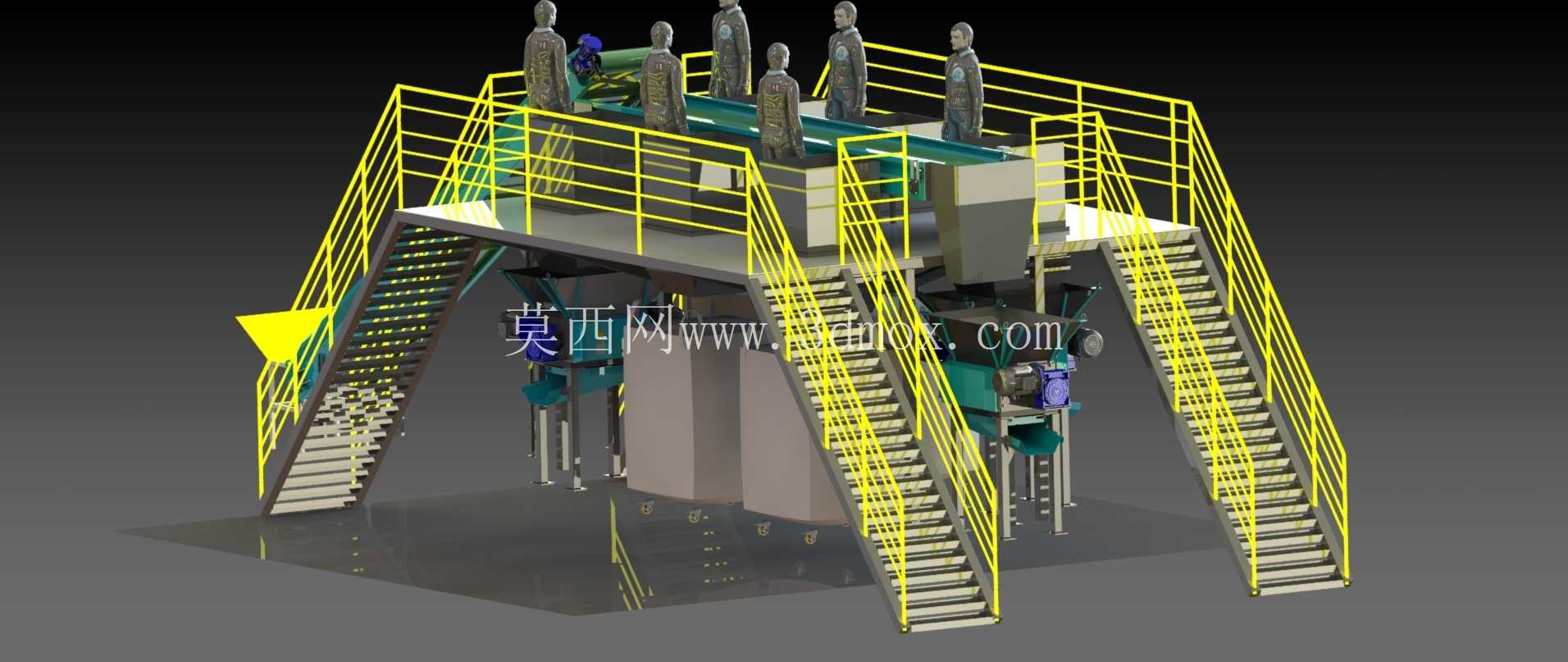

　　上料段采用大倾角皮带输送结构，输送线两侧加装了连续式挡边，防止物料在提升过程中滑落，进料端设置了敞口式受料斗，受料斗的支撑高度适配常规人工倒料或者叉车送料的作业高度，不需要额外搭建上料台阶，输送线的倾斜角度经过核算，既能保证厂房内的占地长度控制在合理范围，也能避免大体积物料在输送过程中回退。操作平台采用型钢焊接框架结构，平台表面铺设花纹防滑钢板，周边设置1.2米高的标准化安全防护护栏，护栏的横杆间距符合工业安全防护规范，防止作业人员在平台操作、检修设备时发生坠落风险，平台两侧分别设置了斜梯通道，斜梯的踏步采用防滑格栅板，倾斜角度控制在45度以内，满足人员上下通行的安全要求，同时斜梯侧边也加装了连续扶手。这套集成式物料破碎处理工作站，主要面向固废分类回收、生产边角料集中处理的厂区作业场景，在再生资源加工车间、注塑/压铸生产边角料回收工段都能适配，替代传统分散布置的单台破碎设备，减少物料中转的人工搬运环节，提升整线处理效率。设备整体采用高架平台式布局，核心破碎单元共设置三组，并排布置在钢制操作平台下方，平台预留了设备检修的操作空间，三组破碎单元的出料端分别对接独立的集料仓，集料仓采用可推移式结构，方便满料后快速转运更换，避免出料堆积造成的设备堵转。

　　设计阶段针对破碎作业的振动特性，平台支撑腿的底部设置了减震垫安装位，可根据现场地面情况选配橡胶减震垫或者地脚螺栓固定，减少设备运行时的振动传递到厂房地面，降低作业区域的噪音影响。三组破碎单元的进料口直接贯通平台台面，作业人员在平台上即可完成物料的分拣、喂料操作，针对需要分离塑料料芯的处理需求，平台上预留了分拣操作的工位空间，可在喂料前将混杂在物料中的塑料芯件分拣出来，避免非破碎物料进入破碎腔造成刀具损坏。设备的安装边界需要考虑厂房的净空高度，整体最高点为上料输送线的顶部出料端，安装时需要在设备周边预留不小于1.2米的检修通道，集料仓拉出侧需要预留至少2米的转运空间，方便叉车或者人工推移集料仓。

　　输送线的驱动端设置在顶部出料位置，采用侧装式安装结构，减少驱动机构对平台操作空间的占用，同时方便后期维护时更换皮带、检修驱动组件。护栏的设计采用快装式连接结构，不需要现场焊接，所有连接件均采用标准紧固件，运输时可以拆解为散件，到现场后快速组装，降低运输成本。破碎单元的选型针对常规的工业固废、生产边角料的破碎粒度设计，出料粒度可通过更换筛网调整，适配不同后续处理工艺的进料要求，三组机组可独立运行，当处理量较小时可以只开启单组或者两组设备，降低运行能耗，当处理量较大时三组同时运行，满足大产能的处理需求。

　　平台上还预留了电控箱的安装位置，可将整线的控制按钮集中布置在平台的入口侧，作业人员上下平台时即可完成设备的启停操作，不需要走到设备另一端操作，提升操作的便捷性。受料斗的结构采用倾斜式溜槽设计，物料倒入后可以顺畅滑落到输送皮带上，不会在受料斗位置积料，受料斗的边缘做了卷边处理，避免尖锐边角划伤作业人员。斜梯与平台的连接采用铰接式支座，可适应现场地面的微小高度差，降低安装时的地面找平难度。集料仓的底部设置了脚轮，脚轮带刹车结构，集料仓对接破碎出料口时可以锁死脚轮，防止集料仓移位造成物料撒漏，满料后解开刹车即可推移到指定位置卸料。
