带柜体驱动的工业碎料处理机组结构

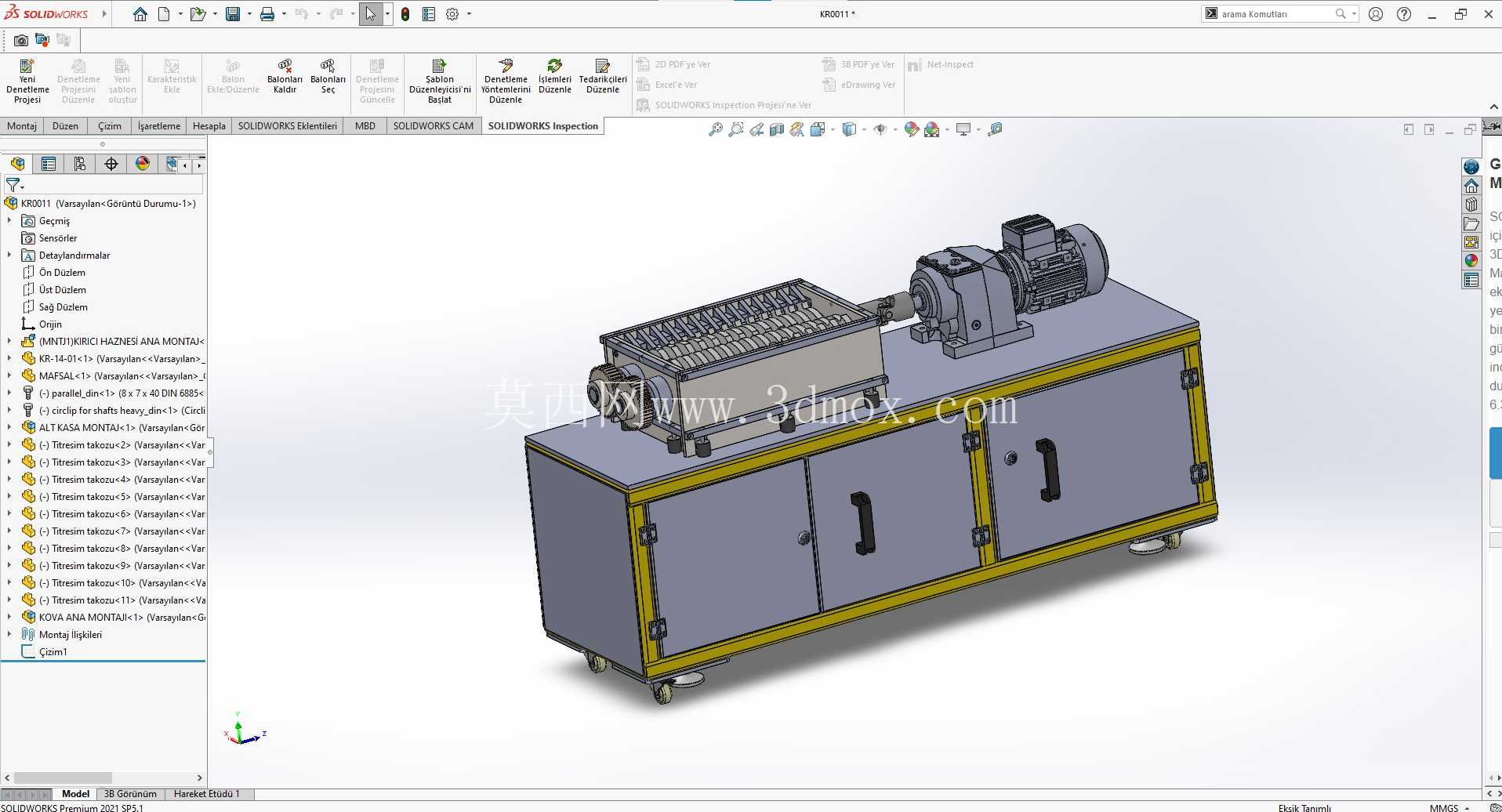

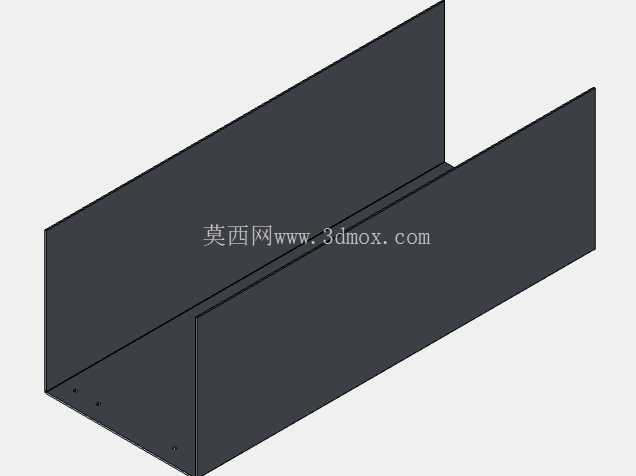

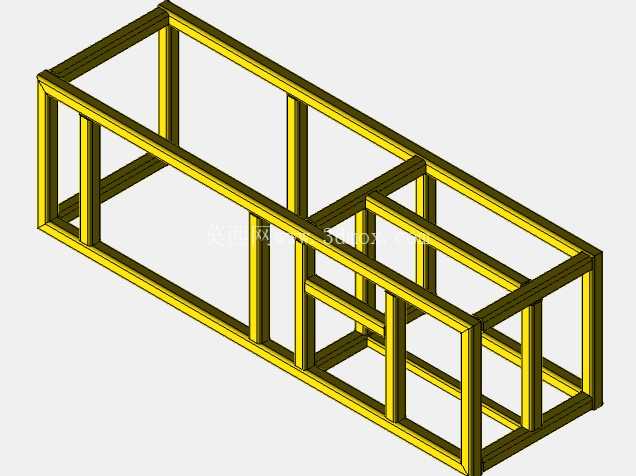

这套碎料处理机组的结构设计，首先从车间实际落地的安装边界出发做整体布局，底部采用带脚轮的一体式柜体机架，整体长宽高控制在常规车间通道可通行的尺寸范围内，脚轮选用带刹车的工业承重脚轮，既满足设备在不同工位间转场移动的需求，也能在固定作业时锁止保证运行稳定性，不会因为破碎作业的振动出现位移偏移。柜体部分采用分舱式设计，三个独立柜门预留了电气元件安装、备用配件收纳的空间，柜门采用内嵌式把手设计，避免外部突出结构在车间转运过程中发生剐蹭，柜体框架采用型钢焊接后做包边防护，黄色的包边条既做结构加强，也起到车间安全警示的视觉作用。

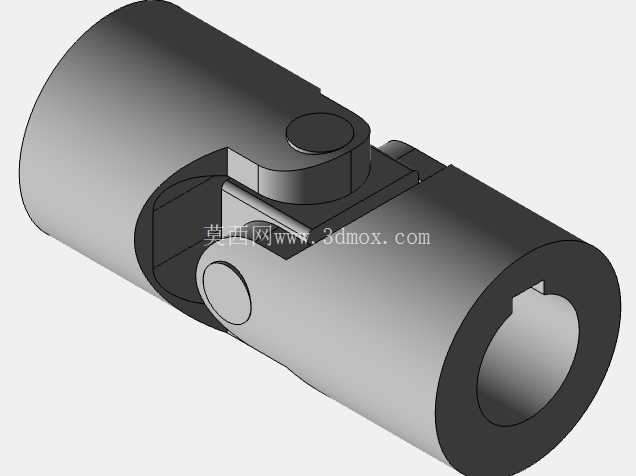

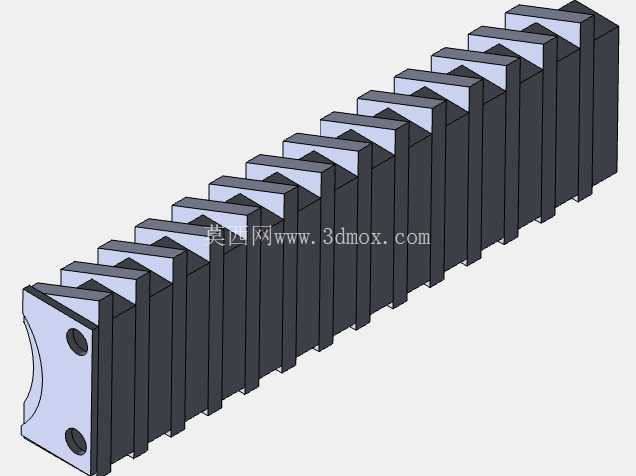

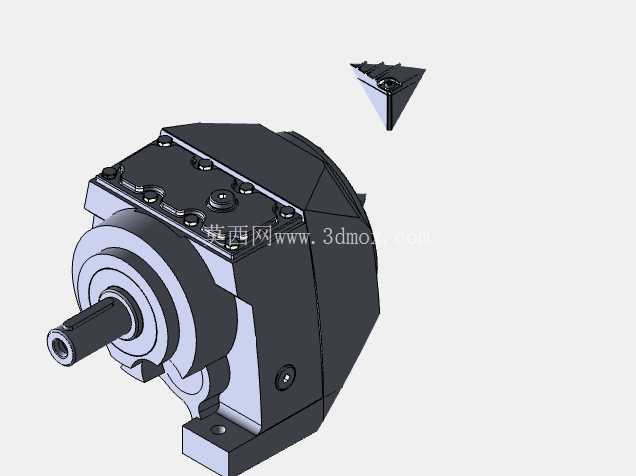

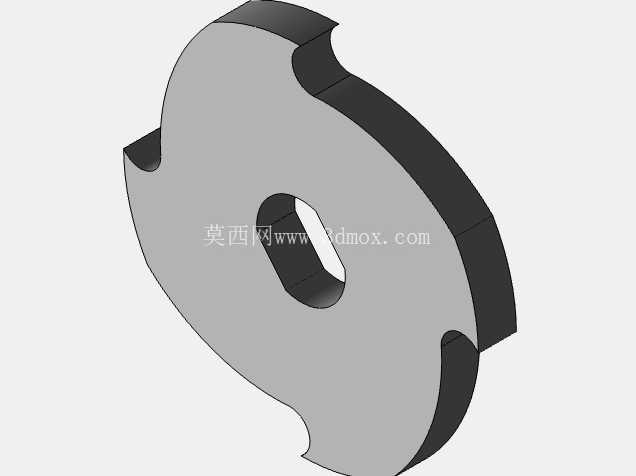

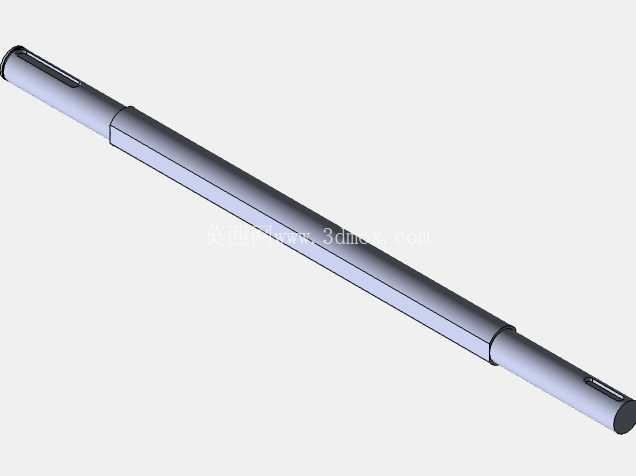

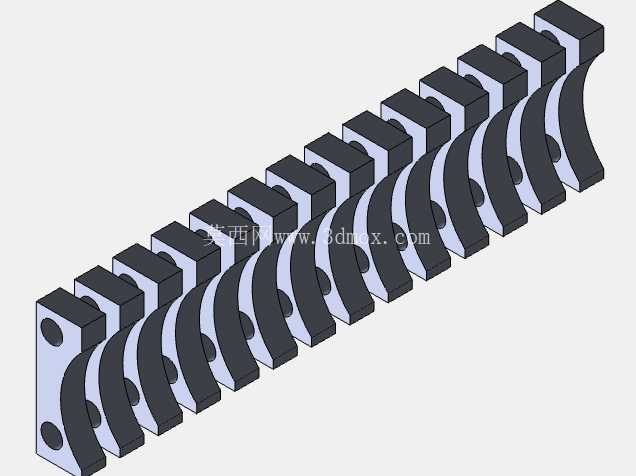

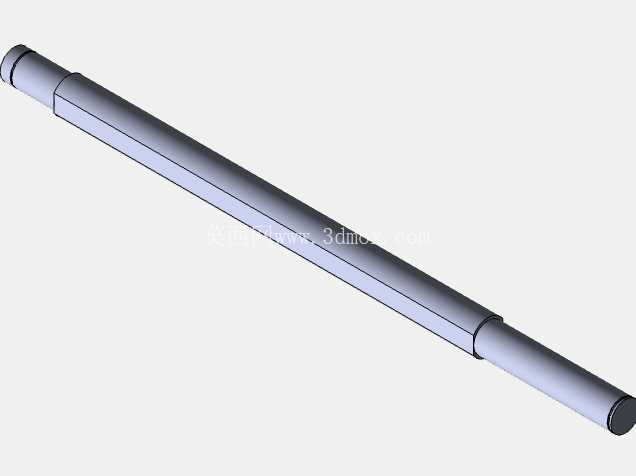

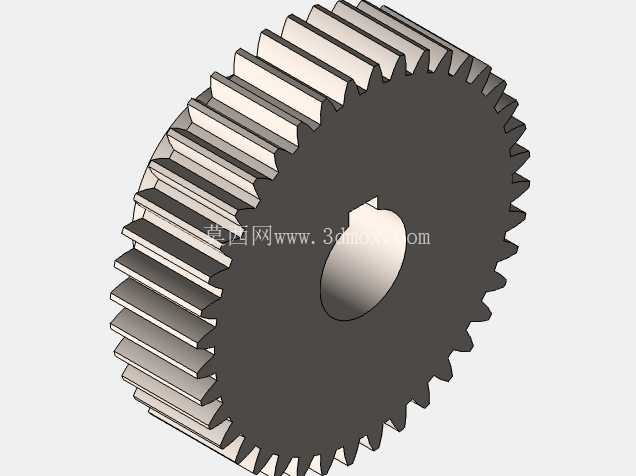

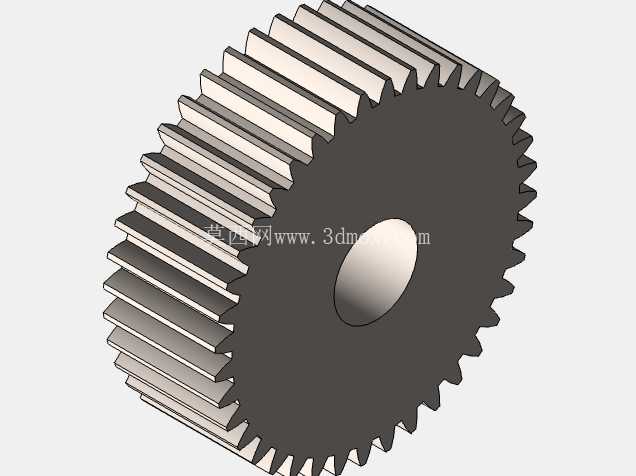

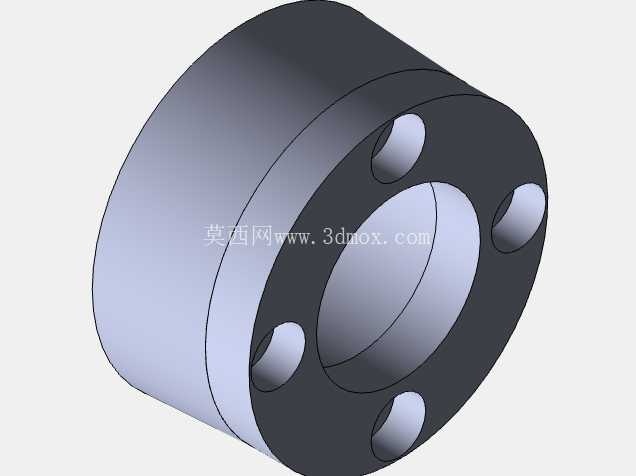

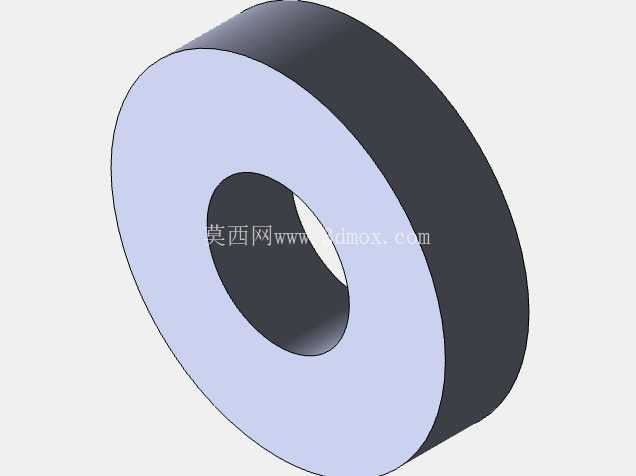

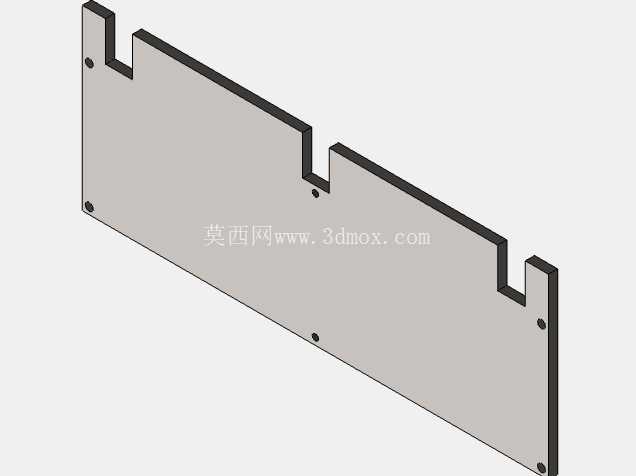

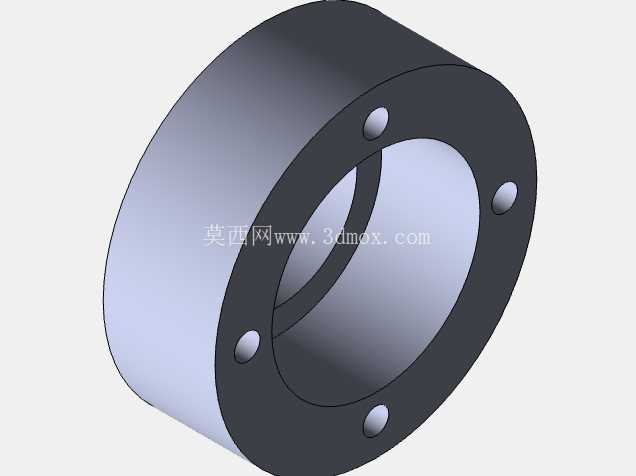

设备的核心作业单元布置在柜体台面上方，破碎腔采用卧式排布，进料口设置在腔体上方，可适配生产线末端的落料对接，不需要额外搭建过高的进料平台，降低产线对接的改造成本。破碎腔内部的刀组采用交错排布结构，针对塑胶边角料、小型注塑件浇口料这类常见的车间回收物料做破碎处理，刀组的轴端通过联轴器与驱动单元直连，减少中间传动环节的功率损耗，驱动单元选用减速电机一体式结构，电机与减速箱集成安装在台面上的固定支座上，支座做了加强筋设计，抵消设备启动和重载破碎时的反向扭矩，避免长期运行出现支座变形、轴系对中偏移的问题。

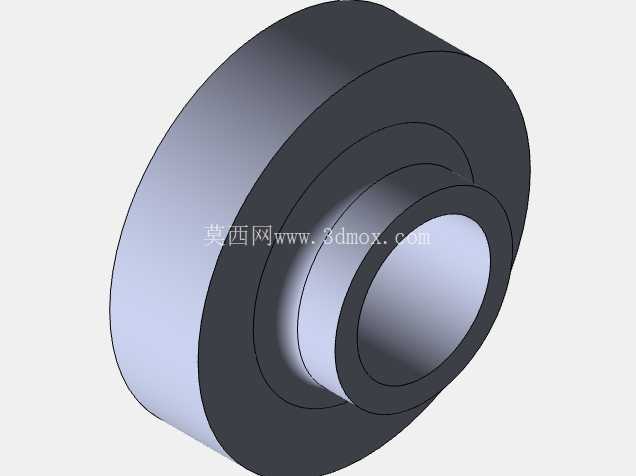

从功能特性来看，这套设备的设计没有做冗余的复杂结构，所有部件都围绕碎料处理的核心需求布置：台面做了平整化处理，日常清理碎料残渣时不会有卫生死角，驱动单元与破碎腔之间预留了足够的维护空间，拆卸联轴器护罩就能完成轴承润滑、密封件更换的日常维保作业，不需要拆解其他无关部件。柜体底部的脚轮安装座做了加高设计，避免车间地面的积水、杂物卡滞滚轮，同时设备整体的重心控制在柜体中下区域，即使满料启动作业也不会出现倾翻风险。

在实际应用场景中，这类设备主要布置在注塑车间、小型五金加工车间的产线末端，直接对接生产环节产生的边角废料，在线完成破碎减容，减少废料堆放占用的车间空间，破碎后的颗粒料可直接按比例回掺到新料中重复使用，降低生产原料成本。设计过程中特意将电气控制元件收纳在柜体舱室内，避免破碎过程中产生的粉尘直接落在电气元件上，降低电气故障的概率，柜门与柜体之间预留了密封胶条的安装槽，可根据作业环境的粉尘浓度加装密封件，适配不同洁净度要求的车间场景。

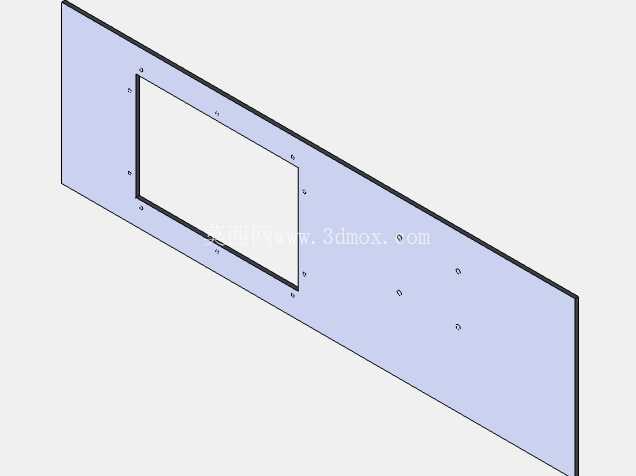

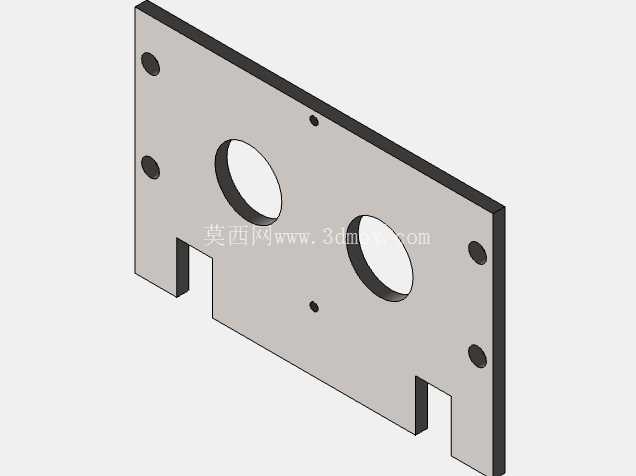

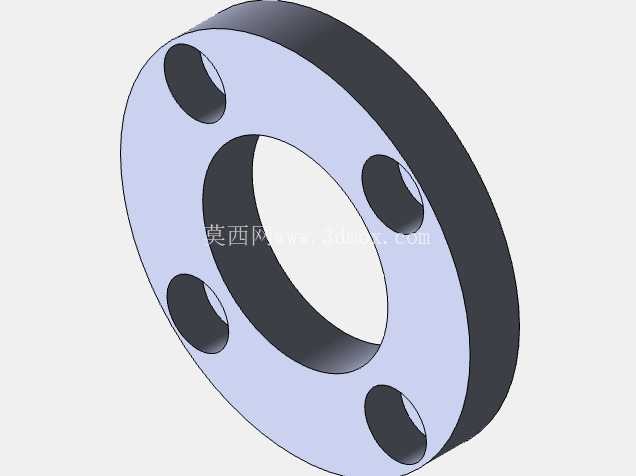

从安装对接的角度看，设备的进料口、出料口都做了标准法兰边设计，可直接对接车间现有的吸料管道、出料输送带，不需要单独做非标转接件，台面上方的驱动单元和破碎腔的安装孔位都做了统一的基准设计，后期如果需要更换不同功率的驱动电机、或者调整破碎腔的刀组配置，只需要对应更换安装支座的转接板即可，不需要重新加工整个台面，大幅降低后期改造的成本。设备运行时的振动通过台面与柜体之间的减震垫传递到机架，再通过脚轮的橡胶层做二次缓冲，不会对车间地面造成明显的振动传导，也不需要额外做设备基础浇筑，只要是平整的硬化车间地面就能直接放置使用，省去了基础施工的周期和成本。
