四盘指盘式农牧场干草搂集作业装置

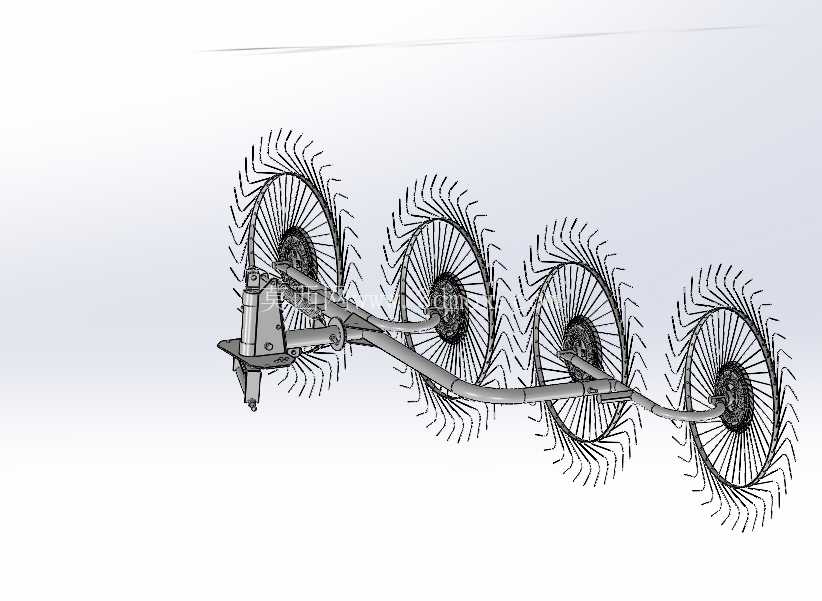

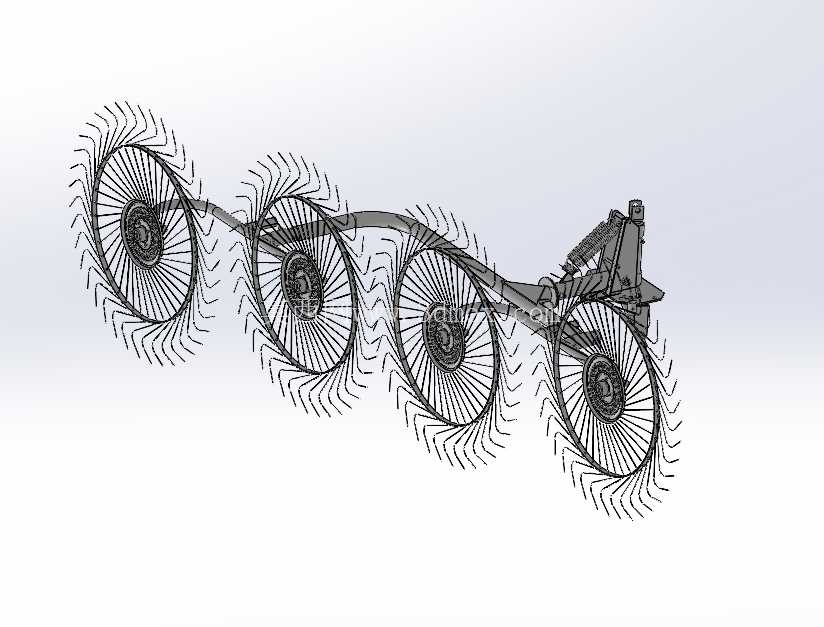

　　这套四盘指盘式搂草装置，主要适配中小型轮式拖拉机后置三点悬挂接口，是草场牧草收储、作物秸秆归集环节的核心作业机具，在天然草场打草、人工牧草地苜蓿/羊草收储、农田秸秆离田回收场景中广泛应用，替代传统人工搂集作业，大幅降低农牧生产的人力投入强度。从结构设计逻辑来看，整套装置采用单侧悬臂排布的四个弹齿指盘作为核心作业部件，每个指盘沿主横梁呈等距错位布置，相邻指盘的弹齿作业幅宽存在15%左右的重叠量，避免作业过程中出现漏搂条带；主横梁采用矩形截面冷弯型钢焊接成型，兼顾结构刚性与整机自重控制，避免悬挂后拖拉机后轮载荷过载。悬挂连接端采用标准三点悬挂挂接结构，上拉杆连接位设置多档位调节孔位，可根据拖拉机轮胎尺寸、作业地况调整整机作业倾角，控制弹齿与地面的接触压力，既保证弹齿能贴合地面起伏捡拾草条，又避免弹齿插入土层过深带起泥土，影响干草洁净度。每个指盘的弹齿采用65Mn弹簧钢冷弯成型，沿指盘轮毂呈辐射状排布，弹齿末端做圆弧回弯处理，作业过程中指盘依靠与地面的摩擦力被动旋转，弹齿划过地面时将散落的牧草、秸秆拨向装置内侧，顺着指盘旋转方向形成连续均匀的草条，为后续打捆、捡拾装车作业提供规整的物料铺放形态。

　　指盘与主横梁的连接支臂设置独立的浮动弹簧预紧结构，每个指盘可单独随地面起伏上下浮动，在坡地、凹凸不平的草场作业时，能始终保持弹齿与地面的贴合度，不会因局部地形凸起出现弹齿抬升漏搂，也不会因地形凹陷导致弹齿入土过深造成部件磨损加剧。从安装边界尺寸来看，整套装置作业状态下总幅宽匹配30-50马力段拖拉机的作业效率，运输状态下可通过调整支臂固定销位将指盘向上翻折，减小整机横向宽度，满足乡村道路、田间路的通行宽度要求；整机作业时的最低离地间隙可通过上拉杆长度调节，在转移地块时抬升整机至弹齿完全离地，避免行驶过程中弹齿刮碰路面造成变形损坏。

　　在实际作业特性上，该结构的指盘式搂草装置相比传统横向搂耙，对牧草的击打损伤更小，不会打断牧草茎叶造成草屑遗撒损失，搂集后的草条蓬松度适中，通风透气性好，在搂集作业同时可顺带对割后晾晒的牧草进行翻晒，加快牧草干燥速度，减少牧草霉变概率。设计过程中针对弹齿的磨损问题，在弹齿与地面接触的高频磨损段做了局部淬硬处理，硬度控制在HRC45-50区间，既保证弹齿的耐磨性能，又保留足够的弹性韧性，遇到石块、土埂等硬物冲击时弹齿可发生弹性形变避让，不会出现硬性断裂。主横梁与各支臂的连接位采用螺栓紧固的可拆结构，单个指盘或弹齿出现损坏时可单独拆解更换，无需整体焊接维修，降低农牧户的后期使用维护成本。

　　悬挂架与主横梁的连接位置设置了过载剪切销，当作业过程中遇到较大障碍物导致整机载荷突增时，剪切销先行剪断切断动力传递路径，避免主横梁变形或指盘轮毂损坏。整套装置的转动部位均采用密封式滚动轴承，加注锂基脂后可满足一个作业季的润滑需求，无需日常频繁注油维护，适配农牧区作业点分散、维护条件有限的实际使用场景。在作业参数匹配上，指盘的倾斜角度可通过支臂上的调节螺杆进行微调，调整弹齿的接地角度，针对不同长度的牧草、不同厚度的草层调整搂集效果：针对短碎秸秆作业时，将指盘倾角调大，让弹齿更贴近地面，保证碎秸秆捡拾率；针对长牧草作业时，适当减小指盘倾角，避免弹齿勾带过多泥土。四个指盘的转速完全由作业行进速度决定，无需额外配置传动系统连接拖拉机动力输出轴，整机结构简单可靠，故障点少，对操作人员的技术要求较低，经过简单讲解即可上手操作，非常适合分散经营的农牧户、小型农牧合作社使用。
