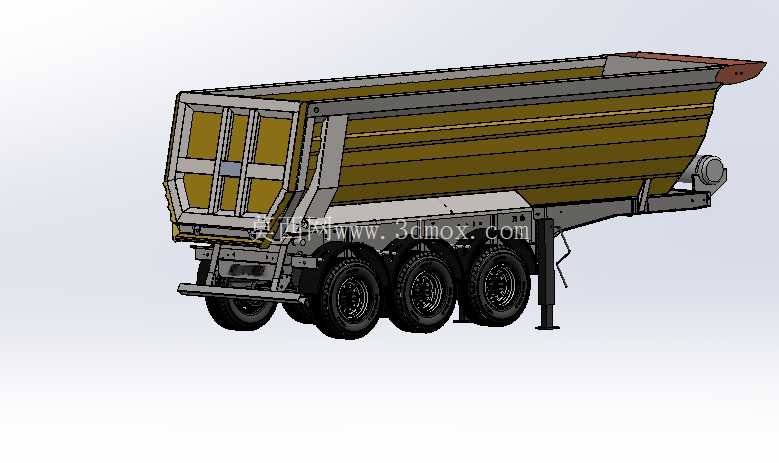

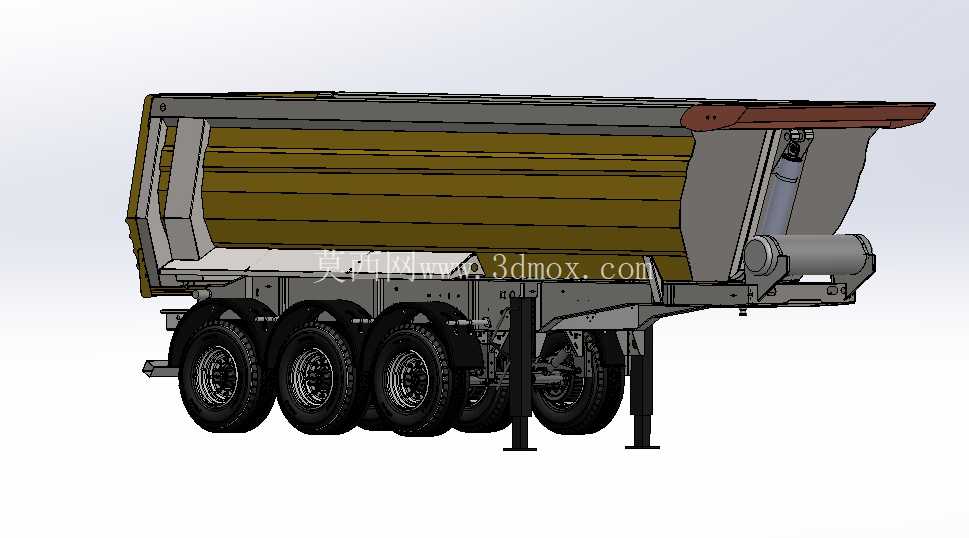

三轴半挂U型自卸运输挂车结构

　　这款三轴半挂自卸结构主要面向散装物料公路转运场景，常见于砂石料场、矿山开采点、基建工地与货运集散站之间的物料接驳运输，适配砂石、矿石、渣土、散装粮食等高密度散料的中长途转运作业，可与常规牵引车头完成挂接，满足公路货运的合规尺寸要求。从结构设计逻辑来看，U型（Half-Pipe）货厢的选型并非单纯的外形考量，相比传统矩形厢体，弧形厢壁不存在直角积料死角，卸料时物料可沿弧面顺畅滑出，大幅降低残余物料挂壁的概率，尤其针对含水率偏高的黏性渣土、细沙类物料，能有效减少人工清厢的工作量；同时弧形结构的受力特性更优，在装载高密度矿石时，厢壁承受的侧向挤压力可沿弧面均匀分散至下部纵梁，相比同壁厚的矩形厢体抗变形能力提升明显，可适当降低厢壁板材厚度实现轻量化控制。

　　行走部分采用三轴排布，单轴匹配双轮胎组，轴荷分配经过严格核算，满载状态下每轴载荷均符合公路运输限重要求，悬挂系统适配重载工况，可应对非铺装路面的颠簸冲击，避免车架出现应力集中开裂的问题。支撑装置布置在挂车前部牵引销附近，采用双支腿结构，摘挂时可独立操作升降，保证挂车静置停放时的稳定性，支腿底部带防滑支撑盘，在松软场地停放时可增大接地面积，避免支腿下陷。举升机构采用前置单缸直推结构，油缸布置在厢体前端下部，举升时动力传递路径短，举升力输出平稳，举升角度可达到物料安息角以上，确保大粒径块料也能顺利卸出；油缸配套液压锁止结构，举升过程中若出现管路压力异常，可自动锁止缸杆位置，防止厢体意外下落引发安全事故。

　　车架部分采用纵梁加横梁的焊接结构，纵梁为变截面工字梁，中部承载区域梁高最大，向前后两端逐渐过渡降低梁高，既保证中部重载区域的抗弯强度，又能控制整体自重；横梁采用槽钢结构，与纵梁焊接后形成稳定的框架结构，为厢体、悬挂、支腿等部件提供可靠的安装基准。厢体顶部边缘加装耐磨防护板，可抵御装载机装料时物料对厢体边缘的冲击磨损，延长厢体使用寿命；尾部带铰接式后挡板，举升时可自动开启，卸料完成后复位锁止，避免运输过程中物料撒漏。

　　安装边界方面，牵引销规格适配常规重型牵引车头的鞍座接口，整车宽度符合公路货运外廓尺寸要求，轴距设置满足转弯半径限值，可适应等级公路及工地临时道路的通行条件；各轮组与厢体、挡泥板之间预留足够的跳动间隙，在满载颠簸工况下不会出现运动干涉。气路、电路接口均采用行业通用标准，与牵引车对接时无需额外改装，管线布置沿车架纵梁内侧排布，设置固定卡扣避免行驶过程中管线晃动磨损，关键管线位置加装防护套，抵御行驶中飞溅的碎石击打。
