南太平洋格伦代尔火车站山形墙建筑构件

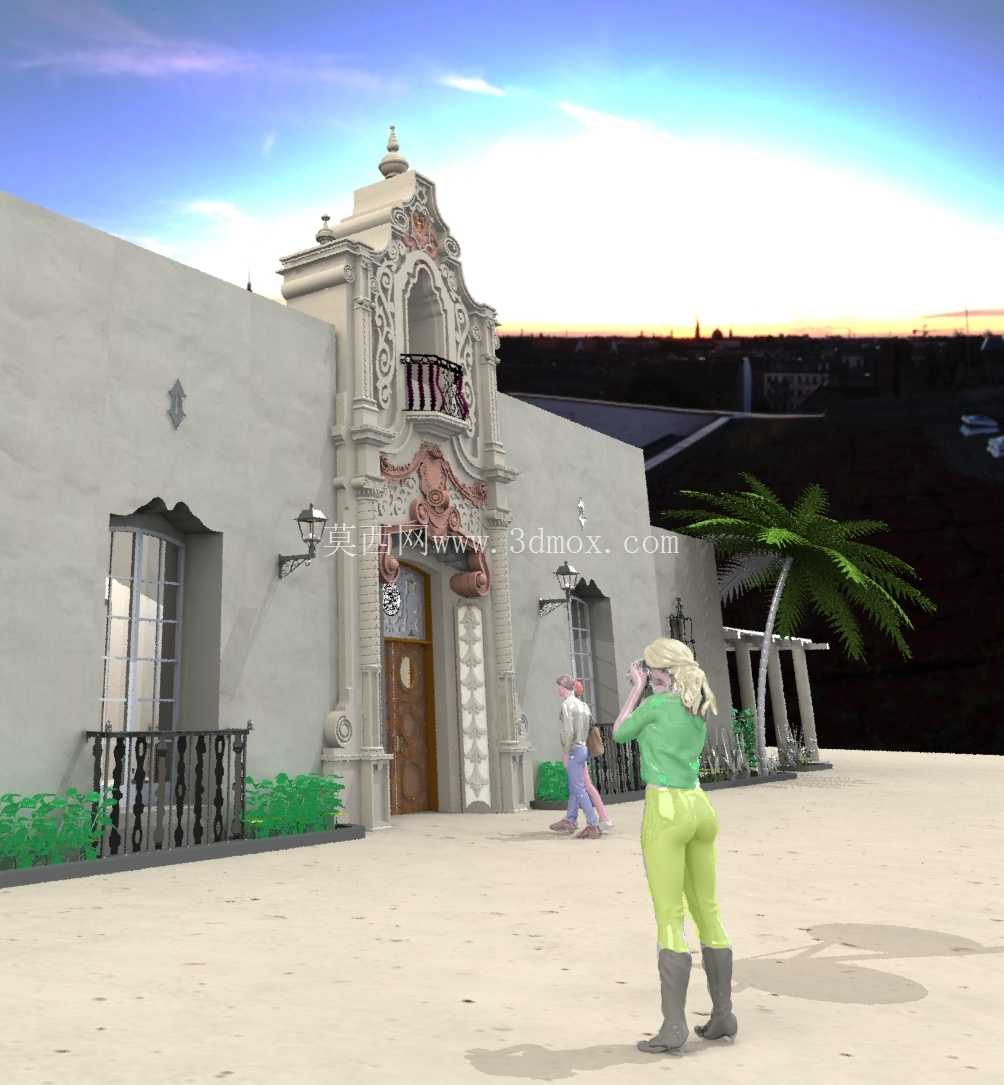

　　这款建筑构件的三维建模工作，最初是为历史建筑修缮项目的预制构件加工做前置技术准备，在文旅场景的老站房复建、影视基地的年代感场景搭建、主题街区的风貌还原项目中，这类构件的精准建模直接决定了后续预制加工的装配精度与风貌还原度。不同于普通民用建筑的简易山墙，这款构件属于西班牙殖民复兴风格的站房主入口山形墙，整体承担建筑主入口的立面标识、上部结构荷载传导、檐口排水导流三重核心功能，建模过程中需要兼顾装饰细节的还原度与结构受力的合理性，不能为了视觉效果忽略构件实际安装后的受力逻辑。

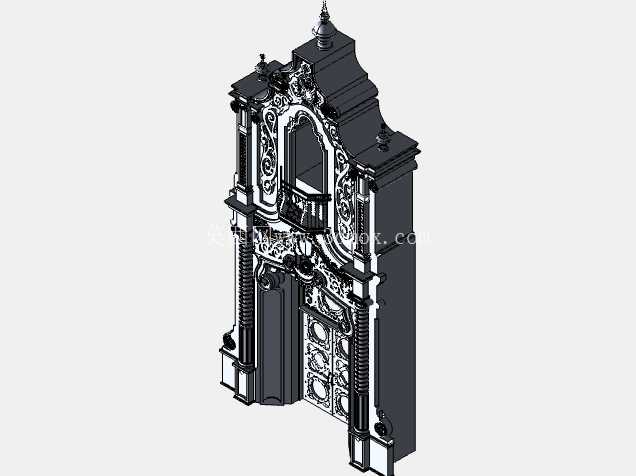

　　从结构设计思路来看，整个山形墙采用分层装配的逻辑，最底部与站房主体的圈梁预埋构件连接，连接面预留了12个均匀分布的锚固螺栓孔，孔位公差控制在±1mm以内，避免现场安装时出现错位无法装配的问题；中部主体为GRC预制空心结构，在保证外立面浮雕、线脚造型完整的前提下，将构件自重控制在传统砖石砌筑结构的30%，大幅降低下部墙体的荷载压力，空心腔体内部预留了照明管线的穿线通道，可直接接入建筑的景观照明系统，无需后期在构件表面开槽布线破坏外立面完整性；顶部的装饰尖顶采用分体式设计，通过定位销与主体结构连接，方便后期运输过程中单独做防护，也降低了高空安装的作业难度。

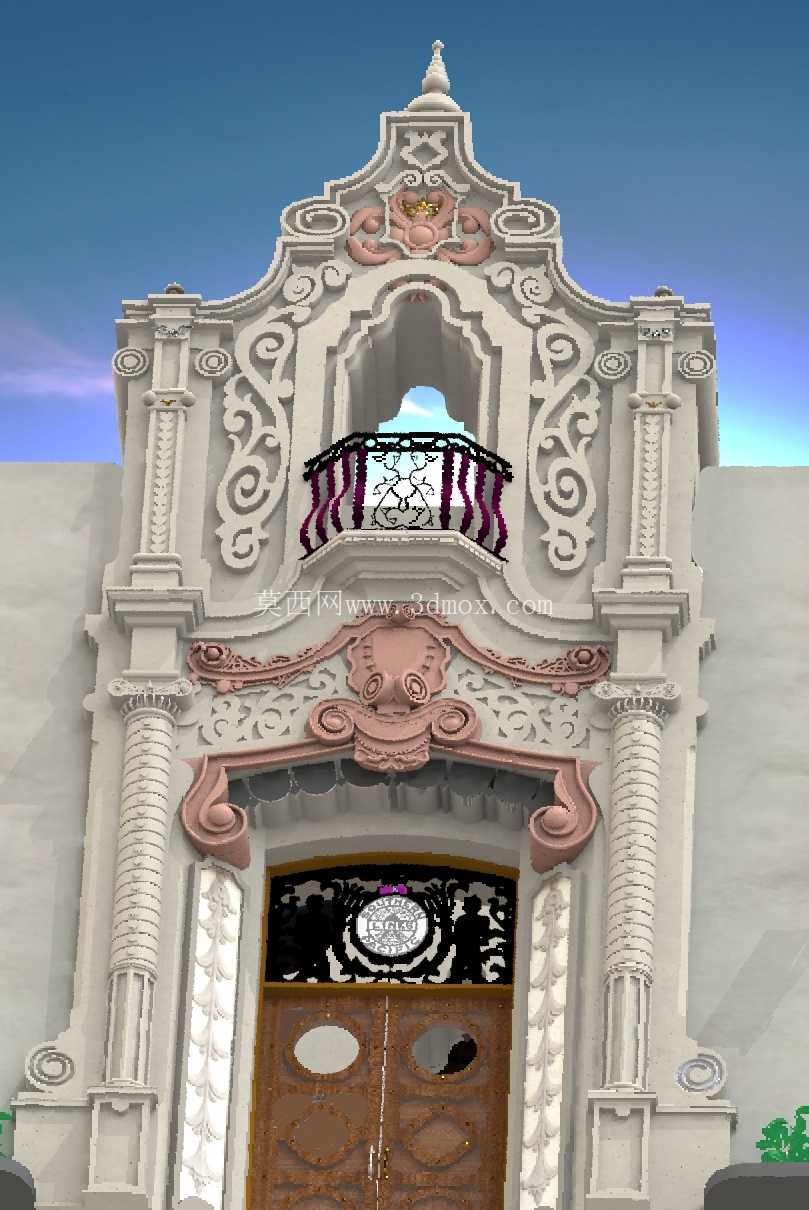

　　外形尺寸方面，整个山形墙横向总宽度为4.2米，竖向总高度为6.8米，出檐深度为0.75米，安装时需要保证构件底部与门洞过梁的标高差控制在±5mm以内，两侧与相邻墙面的拼接缝宽度统一为8mm，为后续密封胶填缝预留均匀的作业空间，避免出现缝宽不均导致的渗水隐患。构件表面的浮雕细节建模时，严格参考了历史留存的影像资料与现场残存构件的测绘数据，卷草纹的凸起高度统一为35mm，壁柱的线脚倒角半径为15mm，所有装饰凸起的根部都做了R5的圆弧过渡，既避免预制脱模时出现边角破损，也能减少长期户外使用过程中的积灰积水，降低后期维护的频次。

　　在实际项目应用中，这类预制山形墙构件相比传统现场砌筑施工，能将现场作业周期缩短70%以上，同时减少现场湿作业带来的扬尘、建筑垃圾等问题，构件在工厂预制时可一次性完成表面做旧、色彩涂装工序，现场安装完成后仅需处理拼接缝即可达到设计要求的风貌效果。建模过程中还特意考虑了不同气候区域的使用需求，在构件的檐口位置预留了隐藏式排水槽，排水坡度设置为3%，能将屋面汇集的雨水引导至两侧的排水立管，避免雨水直接冲刷墙面造成表面污染；构件与墙体连接的位置预留了20mm深的止水坎安装槽，配合防水密封条可彻底解决拼接位置的渗水问题。对于建筑三维建模从业者而言，这类复古建筑构件的建模不能只追求视觉上的形似，需要深入理解构件在实际建筑中的受力逻辑、安装逻辑、维护逻辑，每一个线脚、每一个孔洞、每一处倒角都有其实际工程意义，脱离工程实际的建模成果，哪怕视觉效果再精致，也无法直接用于后续的预制加工与现场安装，反而会给项目施工带来不必要的返工成本。
