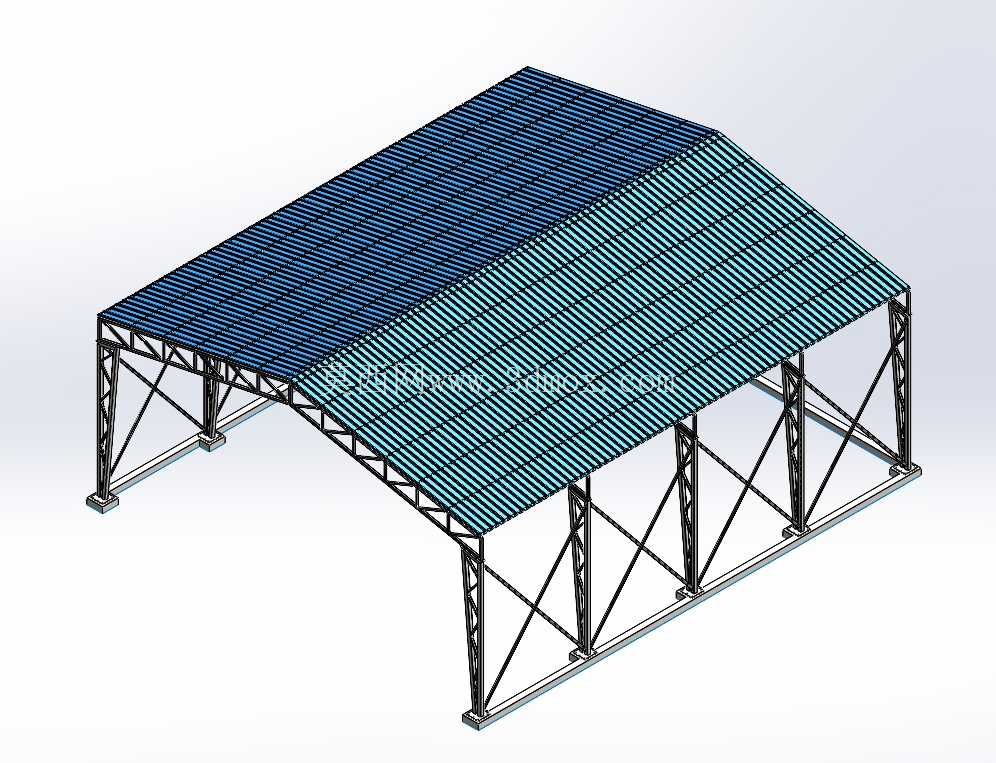

双坡桁架式钢结构工业遮雨棚设计

　　这款双坡桁架式钢结构遮蔽棚，主要面向厂区临时物料堆放、户外作业工位遮蔽、小型设备露天存放防护等场景设计，区别于民用彩钢棚，整体结构完全按照工业场景的荷载要求做了针对性强化。从结构受力逻辑来看，整体采用方管作为主受力构件，立柱与屋面桁架之间采用刚性焊接节点，每根立柱底部都设置了带地脚螺栓孔的安装底板，可直接通过膨胀螺栓固定在硬化混凝土地面，也可搭配预制混凝土基础做永久固定，安装时不需要复杂的现场焊接作业，所有构件都可在工厂预制完成后现场拼装，能大幅缩短现场施工周期。

　　屋面采用双坡起脊设计，坡度设置在15度左右，这个坡度既可以保证雨季雨水快速顺着屋面波纹板排下，不会在屋面积水增加额外荷载，同时也不会因为坡度过大导致屋面材料安装难度提升、迎风面风阻过大。屋面的承托结构采用密排桁架檩条，每道檩条之间的间距经过荷载验算，可适配常规的彩钢压型板、阳光板或者波纹金属板，用户可根据自身的遮蔽需求选择对应的屋面材料，比如需要透光就选阳光板，需要防火防雨就选彩钢板。立柱之间设置了交叉斜撑结构，这部分是整个棚体抗侧移的核心，不管是侧向的风荷载还是偶然的水平撞击力，都可以通过交叉斜撑把力传导到每根立柱再分散到地面，不会出现单根立柱受力过大弯折的情况。

　　从安装边界来看，这款棚体的长宽尺寸可根据实际场地需求做模块化拓展，单跨的跨度控制在12米以内不需要额外增设中间立柱，能保证棚下的使用空间完全无遮挡，不管是堆放托盘物料、停放小型工程车辆，还是设置临时焊接、打磨工位都有充足的操作空间，不会因为中间立柱影响物料转运和人员作业。棚体的底部框架采用通长的方管做连接梁，把所有立柱的底部串联成一个整体，哪怕是地面存在轻微的不均匀沉降，也不会导致整个棚体的节点出现开裂变形，整体结构的冗余量足够应对工业厂区常见的复杂地面条件。

　　在细节设计上，所有的桁架节点都做了加劲板补强，避免应力集中导致的焊缝开裂，外露的钢结构构件可根据使用环境做镀锌或者喷塑防腐处理，在户外露天环境下可保证10年以上的使用寿命，不需要频繁做防腐维护。屋面的边缘设置了通长的收边构件，既可以固定屋面材料的边缘，避免大风天气下屋面材料被掀起，也可以引导屋面雨水顺着指定方向排出，不会出现雨水顺着棚边四处滴落影响棚下作业的情况。这款棚体的结构自重较轻，相比混凝土结构的固定棚屋，整体造价只有其三分之一左右，而且可根据生产需求随时拆卸移位，非常适合厂区临时扩容、临时作业点搭建、待加工工件临时存放防护等使用场景，不需要做复杂的用地审批，搭建完成即可投入使用。在建模过程中，所有的构件尺寸都按照常用的型钢规格设置，没有特殊定制的异形构件，用户拿到模型后可直接根据自身的场地尺寸调整参数，导出构件加工图直接交付车间下料生产，不需要再做二次的结构验算和构件调整，能大幅缩短从设计到落地的周期。
