工业仓储用钢制桁架式仓房支撑骨架

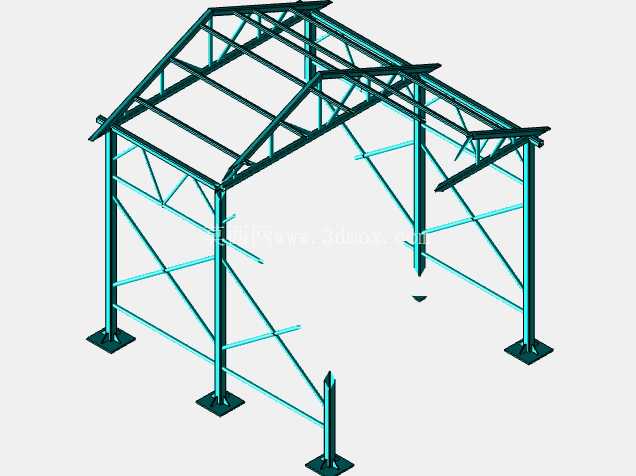

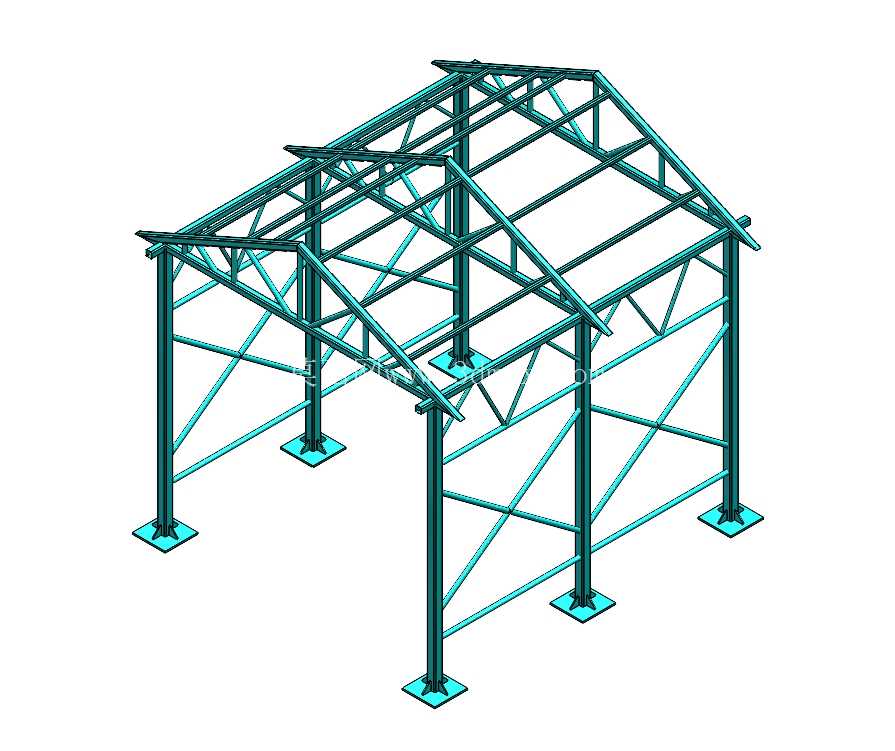

　　这套钢制仓房支撑骨架，主要面向中小型工业仓储、临时物料周转棚、厂区零散备件存放区的搭建需求，区别于大跨度重型厂房的钢结构体系，它的定位是轻载、快速拼装、可重复拆装的场景，比如制造企业车间边角的待检品暂存区、户外零散管材的遮雨存放点、小型加工点的原料堆放棚，都能适配这类骨架的应用。从结构功能来看，整个骨架采用等边角钢作为主受力杆件，所有节点通过焊接或螺栓拼接形成稳定的空间桁架体系，立柱底部设置带锚栓孔的方形底板，安装时可直接通过膨胀螺栓固定在硬化混凝土地面，不需要做复杂的独立基础，能大幅缩短现场施工周期。

　　人字形的屋架桁架设计，一方面是为了适配彩钢瓦、阳光板这类轻质屋面材料的铺设坡度，避免屋面积水积灰，另一方面三角形桁架的受力形式能把屋面荷载均匀传递到每根立柱，不会出现局部杆件应力集中的问题。设计过程中，首先考虑的是仓储场景的实际净空需求，立柱的高度设置预留了常规叉车作业的顶部余量，不会出现叉车举升物料时碰到横梁的情况，立柱之间的横向间距也参考了标准仓储托盘的摆放宽度，保证托盘码放时不会被立柱遮挡作业空间。斜向支撑的布置没有采用满铺的形式，而是在每两个立柱之间设置交叉斜撑，既保证了整体结构的抗侧移能力，应对户外的风载、轻微地震作用，也不会在墙面围护安装时遮挡过多的通风、采光位置。

　　从安装边界来看，整套骨架的所有杆件都在工厂预制完成，杆件上预留了对应的螺栓连接孔位，现场不需要进行焊接作业，只需要普通扳手就能完成拼装，单组仓房骨架的拼装作业只需要2-3个工人配合就能在半天内完成主体搭建。骨架的外形尺寸适配常规的轻质围护板材模数，屋架的上弦杆间距刚好匹配标准彩钢瓦的搭接宽度，立柱的侧面预留了自攻螺钉的安装基准线，现场固定墙面彩钢板时不需要额外放线定位。另外考虑到仓储场景可能存在的后期调整需求，所有连接节点都采用可拆卸的螺栓连接，如果需要调整仓房的跨度或者长度，可以直接增减对应的桁架单元，不需要对原有杆件进行切割修改，材料的重复利用率能达到九成以上。

　　在杆件的受力校核上，主立柱采用的是加厚等边角钢，能承受屋面覆盖材料的自重、常规积雪荷载以及侧面的风荷载，不会出现杆件压弯变形的情况，屋架的腹杆采用小规格角钢，在保证整体刚度的前提下尽可能降低骨架自重，减少运输和安装的人力成本。底部的方形底板做了加劲肋焊接处理，避免锚栓紧固时底板出现变形，底板上的长圆形锚栓孔还能抵消现场地面施工的尺寸误差，安装时允许有少量的位置调整余量，不需要精准预埋锚栓就能完成固定。
