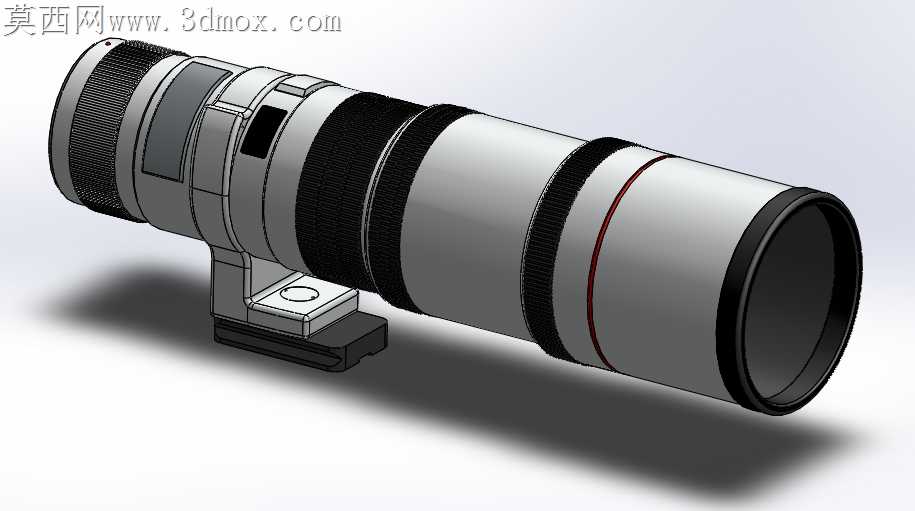

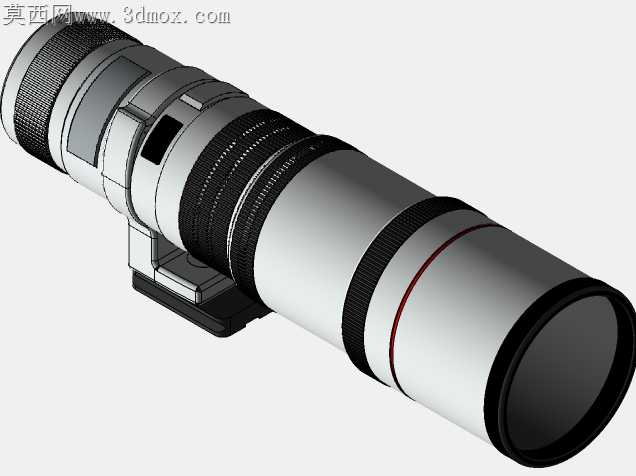

带快装支架的佳能长焦摄影镜头结构

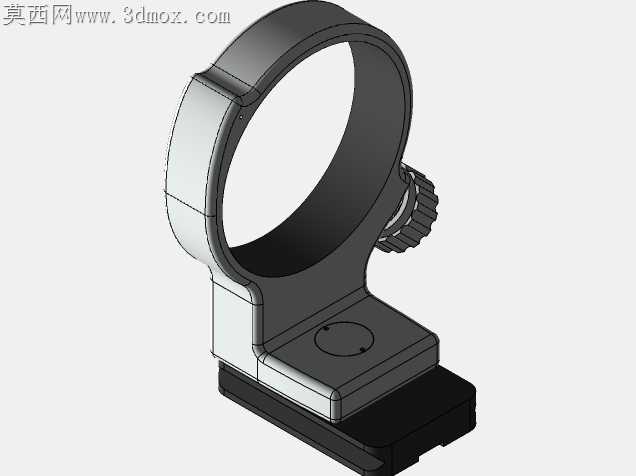

长焦镜头在户外实拍场景中，频繁拆装快装板带来的定位偏移、镜身接环受力不均是长期存在的使用痛点，这套结构在设计时直接将快装支架与镜身接环做一体化衔接考量，避开了后期加装配件带来的公差累积问题。镜身的多段防滑橡胶圈位置，没有直接做等距排布，而是对应内部镜片组的承重节点设置，手持握持时虎口刚好落在重心平衡段，不会出现头重脚轻的下坠感，橡胶圈的嵌合槽预留了0.12mm的过盈配合量，既保证长期使用不松脱，也能在低温环境下避免橡胶收缩出现缝隙。镜筒上的红圈标识环并非单纯装饰件，其嵌合槽刚好作为两段金属镜筒的定位止口，装配时不需要额外做对位标记，卡入环槽即可保证两段镜筒的同轴度误差控制在0.02mm以内，大幅降低装配时的调校成本。快装支架与镜身连接的部位做了加厚的承力凸台，没有采用常见的薄钣金弯折结构，而是一体铣出贴合镜身弧度的接触面，接触面积比常规支架大出40%，即使搭配重型三脚架长时间曝光，镜身也不会因为单点受力出现微形变，影响光学成像的锐度。镜身表面的功能按键区域做了下沉式的台阶设计，按键周边的凸起棱边刚好能避免误触，同时棱边的圆角做了R0.8的过渡处理，不会在携带时刮蹭摄影包的内衬。调焦环的阻尼段做了分段式的阻力匹配，从近摄端到远摄端的阻尼力呈线性轻微提升，转动时不会出现突然卡滞或松垮的旷量，环内壁的阻尼脂槽采用交错的网格纹路，能保证阻尼脂长期均匀分布，不会因为频繁转动出现油脂堆积到一端的问题。镜头前端的遮光罩卡口做了三个对称的弹性卡爪，卡爪的回弹量经过反复调校，安装时只需要旋转15度即可锁紧，不会出现松脱滑落的情况，卡口处的密封胶圈刚好填满镜筒与遮光罩的缝隙，能阻挡户外扬尘进入镜筒内部污染镜片。快装板的底部做了通用的阿卡标准燕尾槽，槽边做了倒角处理，卡入云台夹座时不会因为边角毛刺出现卡滞，板身的防滑胶垫采用错落的点状排布，既增加摩擦力，也不会因为胶垫热胀冷缩出现顶起镜身的水平偏移问题。
