绿色L298N步进电机驱动控制板

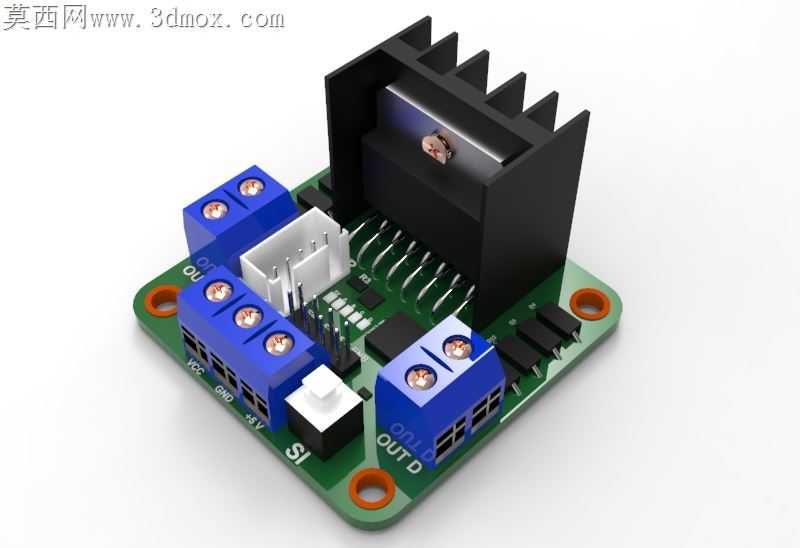

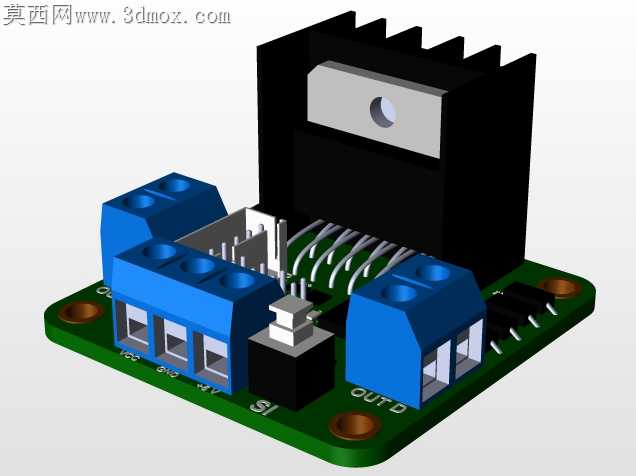

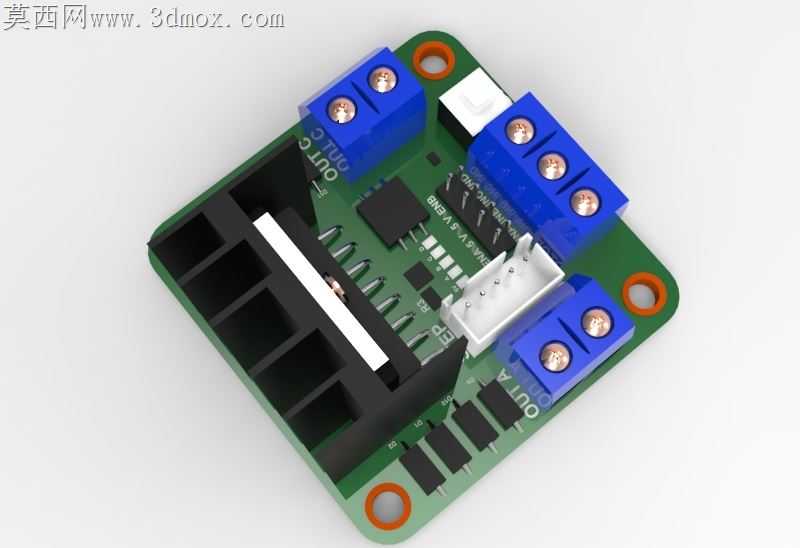

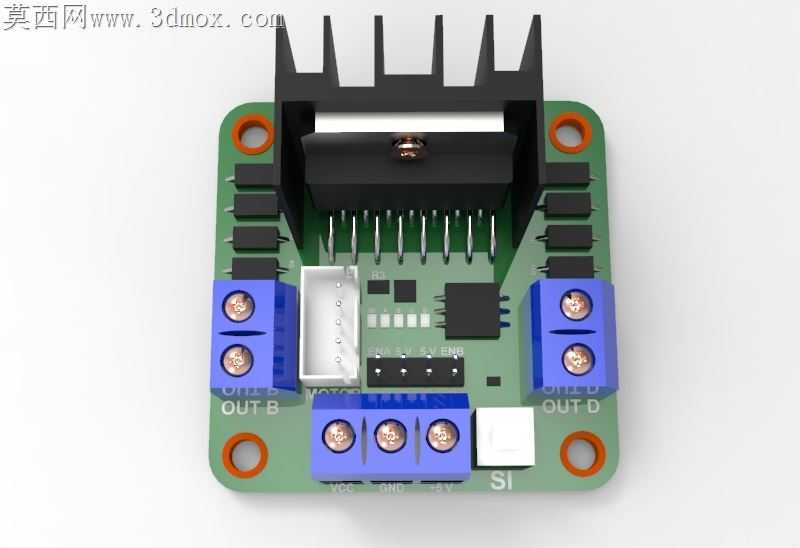

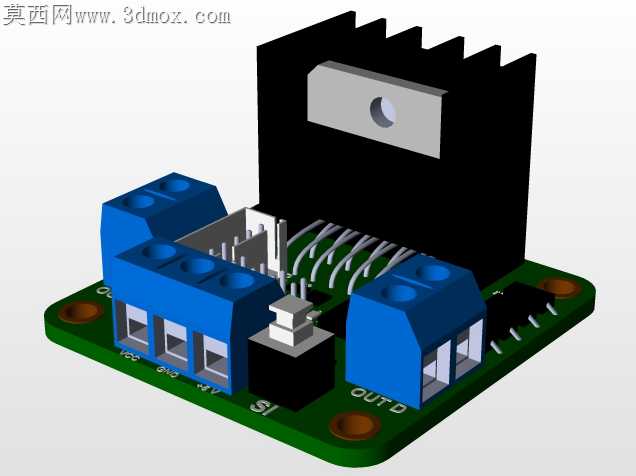

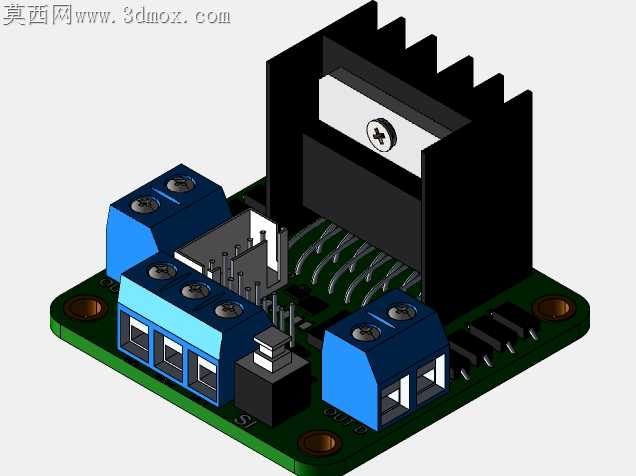

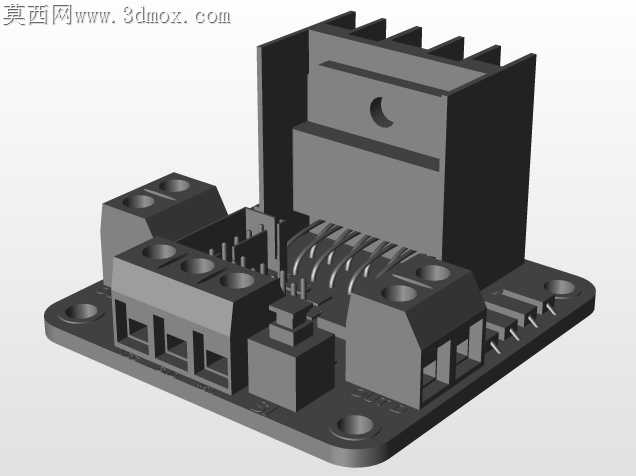

小功率驱动模块量产时最容易踩的坑，是散热片与功率芯片的贴合公差失控，批量装配后要么导热硅脂被挤溢污染周边焊盘，要么压合间隙过大导致满载时芯片结温飙升触发过流保护。这款驱动板的三维结构在设计时就把散热组件的装配公差带做了前置约束，黑色散热鳍片的底部定位凸台刚好卡入PCB板上预留的两个方形定位孔，装配时不需要额外治具定位，鳍片底面与L298N芯片顶面的平行度能控制在0.05mm以内，涂覆固定厚度的导热硅脂后不会出现溢胶问题，也不会因为压合力度不均导致芯片引脚受应力脱焊。板载的蓝色接线端子特意做了高低错位排布，靠近板边的电源输入端子比电机输出端子低2mm，接插大线径电源线时不会和上方的电机线产生干涉，插拔维护时不需要先拆掉相邻的线缆，现场调试换线的效率能提升不少。板角的四个安装孔做了沉台设计，使用M3铜柱固定时，螺丝头不会突出PCB板面，叠装在小车底盘或者控制箱内层时不会刮蹭到相邻的电路板绝缘层，也不会因为螺丝突出导致板件安装不平。板上的白色排针座旁边预留了0.8mm的防呆凸棱，杜邦线反插时会被凸棱挡住，不会出现新手实训时接反逻辑电源烧坏芯片的问题，跳帽选择驱动逻辑电压的位置特意留了1.5mm的手指操作空间，不用镊子就能轻松插拔切换。功率回路的走线在三维布局时特意避开了信号采样电阻的周边，大电流走线产生的电磁干扰不会耦合到采样信号上，低速驱动步进电机时不会出现莫名的抖动丢步问题。散热鳍片的齿距做了3mm的等距设计，自然对流时的风道阻力更小，持续带载两个直流电机或者两相步进电机时，鳍片表面温度能稳定控制在安全区间，不需要额外加装散热风扇就能满足常规实训场景的使用需求。板载的电源指示灯位置做了45度的导光槽，指示灯的光线不会被散热片遮挡，从板件正面任意角度都能清晰看到电源状态，调试时不用凑到板边找指示灯。
