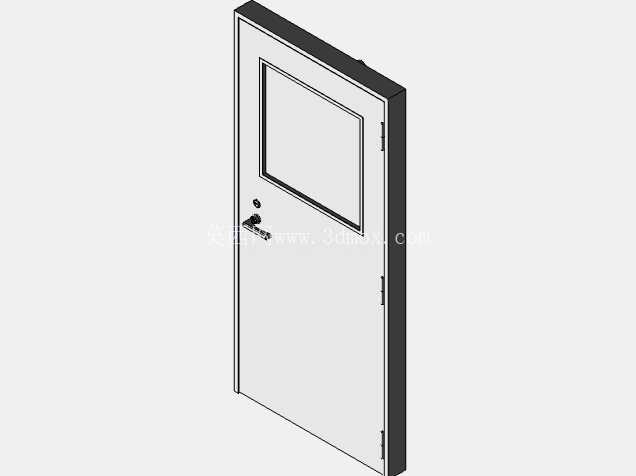

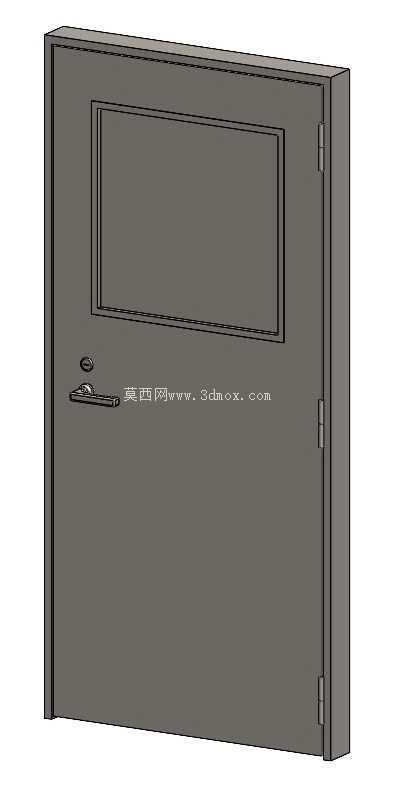

单开嵌入式电气控制柜门结构设计

这款单开柜门结构主要适配壁挂式、落地式低压电气控制柜的柜体安装需求，在工业配电、楼宇自控、小型设备电控集成场景中应用广泛，日常承担柜体内部电气元件的防护、操作界面承载以及检修开合的核心功能。从实际工程使用角度出发，这类柜门的设计首先要匹配对应柜体的安装边界，常规适配的柜体开口宽度在400mm至800mm区间，高度在500mm至1200mm区间，柜门自身采用1.2mm至2.0mm厚度的冷轧钢板折弯成型，边缘做双层卷边处理，既提升门板整体抗形变能力，也能在闭合时与柜体边框的发泡密封条形成紧密贴合，满足IP54及以上的防护等级要求，阻挡粉尘、飞溅水渍进入柜体内部，避免影响断路器、接触器、PLC模块等电气元件的稳定运行。

设计过程中首先考虑的是日常操作的便捷性，门板外侧预装的执手锁采用旋转式开启结构，锁舌联动三点锁止机构，关闭后可以在门板的上、中、下三个位置与柜体边框卡合，避免长期使用后门板因自重出现翘边、密封不严的问题，锁具本身预留了锁孔位置，可以加装挂锁实现权限管控，避免非专业人员随意开启柜门引发触电、误操作风险。门板与柜体连接的合页采用暗藏式内装结构，从柜体外侧看不到合页安装螺丝，既提升了柜体整体的外观整洁度，也能避免外部暴力拆卸合页开启柜门，合页自身带有限位阻尼结构，柜门开启角度可以稳定维持在90度至110度区间，不会因为外力碰撞出现自动回弹夹伤检修人员的情况，同时合页的安装孔位做了长圆孔设计，安装时可以在前后、上下方向做±2mm的位置微调，抵消柜体焊接、钣金折弯产生的尺寸公差，保证柜门闭合后四周缝隙均匀，缝隙宽度控制在1.5mm±0.3mm的合理区间。

从功能拓展角度考虑，门板内侧预留了标准化的元器件安装孔位矩阵，可以根据实际使用需求嵌入安装按钮、指示灯、转换开关、触摸屏等人机交互元件，孔位间距严格遵循电气安装的安全间距规范，强电操作元件与弱电显示元件之间预留足够的绝缘距离，避免出现电磁干扰或者爬电风险。门板内侧还设计有接地螺栓安装位，通过6平方毫米以上的黄绿双色接地线与柜体主接地排可靠连接，即使柜门因为线路绝缘破损出现带电情况，也能通过接地回路触发前端漏电保护装置动作，保障操作人员的人身安全。

在实际安装适配时，需要注意柜门的开启方向与现场安装空间的匹配性，这款结构默认采用右侧合页、左侧装锁的右开设计，如果现场左侧有墙体、管线等障碍物影响柜门完全开启，可以在生产加工时将合页与锁具的安装孔位镜像调整，改为左开结构，不需要重新制作门板折弯模具，仅需要调整冲压孔位位置即可，具备较强的适配灵活性。门板表面处理采用静电喷塑工艺，常规为浅灰色或者驼灰色，涂层厚度控制在60μm至80μm之间，具备较好的耐刮擦、耐盐雾性能，适合在工厂车间、地下配电间、户外设备间等多种环境下长期使用，不会轻易出现涂层脱落、生锈腐蚀的问题。

从结构强度验证角度，这类柜门在设计阶段需要通过1000次开合疲劳测试，以及门板正面100N静载荷形变测试，保证长期使用后合页不会出现松动下垂，门板中部的形变量不超过2mm，不会影响锁具的正常锁止与密封性能。门板与柜体接触的位置粘贴的聚氨酯发泡密封条，在柜门闭合时会产生30%左右的压缩量，既可以保证密封效果，也不会因为压缩量过大导致关门阻力过大，影响日常操作手感。对于需要在门板上安装大尺寸触摸屏、数显仪表的场景，只需要在门板对应位置按照元件安装尺寸开出安装孔，加装对应的加强衬板即可，不需要对整体门板结构做大幅修改，能够适配不同项目的个性化配置需求，减少非标设计的重复工作量，提升电气柜体的整体设计与生产效率。
