工业立式单门柜式机箱柜体结构设计

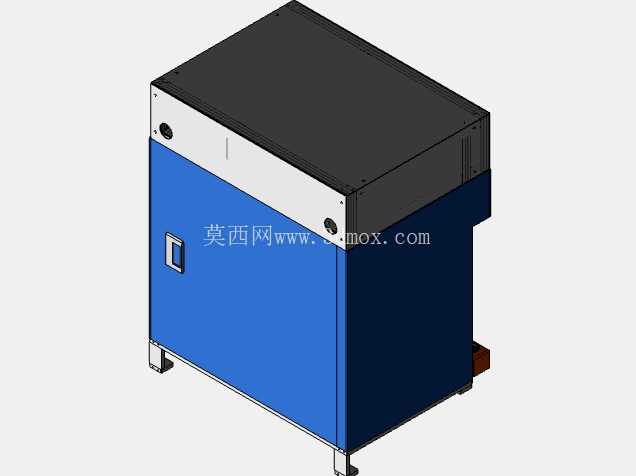

　　这款立式柜体结构在工业现场的适配场景十分广泛，既可以作为车间小型工控设备的集成安装载体，也能充当单机自动化设备的侧边动力与控制单元承载舱，在中小型加工生产线、实验室测试工位、仓储区域辅助设备点位都能见到同类结构的应用。从实际使用角度出发，这类柜体首先要满足内部元器件的安装承载需求，设计阶段优先考虑了内部安装空间的规整性，主舱室采用大跨度无中柱的内部布局，预留了足够的层板安装位、导轨固定点位，能够适配不同尺寸的电气元件、小型动力模块、控制板卡的安装需求，不会因为内部加强筋的突兀布置挤占有效安装空间。柜体的门板采用内嵌式密封结构设计，门板边缘预留了密封胶条的安装槽位，闭合后能够实现基础的防尘防溅效果，适配车间多粉尘、少量切削液飞溅的使用环境，门板上配置的嵌入式拉手不会突出柜体正面轮廓，避免现场人员走动、物料转运过程中发生勾挂碰撞，降低现场使用的安全隐患。柜体顶部采用整板式盖板设计，通过周边的紧固件与框架主体连接，既可以在设备组装阶段从顶部完成内部元器件的吊装布线，日常维护时也可以快速拆卸顶部盖板完成上部线路的检修作业，不需要完全拆解柜体主体结构。

　　柜体侧面预留了标准的电气接口安装位，位置距离柜体底部有足够的高度差，避免现场地面积水、积尘污染接口部位，接口区域的板材做了加厚处理，能够承受重型航空插头插拔时的作用力，不会因为长期插拔导致板材变形。从结构强度设计来看，柜体的框架采用折弯钣金拼焊结构，底部设置了四个可调式支撑脚，既可以通过调整支撑脚高度适应车间不平整的地面，保证柜体放置的水平度，避免内部元件因为柜体倾斜出现运行异常，支撑脚的承重能力经过核算，完全满足满载元器件后的整体承重需求，不会出现长期放置后柜体下沉变形的问题。柜体的配色采用分色设计，下部门板区域采用辨识度较高的蓝色涂装，上部操作区域采用浅灰色涂装，顶部盖板采用深色涂装，这种分色设计一方面符合工业设备的视觉识别习惯，现场操作人员可以快速识别柜体的操作区域与维护区域，另一方面不同区域的涂装可以对应不同的板材表面处理要求，上部操作区域的浅灰色表面做了耐刮擦处理，日常操作触碰不容易留下划痕，下部门板区域的蓝色涂装做了耐油污处理，车间飞溅的油污可以直接擦拭清理，不会残留污渍。

　　设计过程中充分考虑了安装边界的适配性，柜体的整体进深、宽度尺寸都符合标准工业通道的通行要求，放置在设备侧边不会占用过多的通道空间，柜体背部预留了靠墙安装的间隙，不需要完全贴墙放置就可以完成背部线路的布设，背部的走线孔采用带护线套的开孔设计，穿线时不会划伤线缆表皮，降低线路破损带来的安全风险。柜体右侧的外凸结构做了圆弧过渡处理，没有尖锐的直角突出，既可以容纳散热模块、外接排风组件，也能避免现场人员磕碰受伤，这个外凸区域的内部与主舱室连通，可以独立安装散热风扇、热交换组件，针对内部发热量大的元件配置独立的散热通道，避免主舱室内积热导致元件过热故障。

　　从装配逻辑来看，整个柜体的钣金零件都采用了标准化的折弯设计，没有复杂的异形曲面结构，加工时不需要开模，通过常规的激光切割、数控折弯就可以完成所有零件的加工，拼焊时采用定位工装辅助，能够保证批量生产时的尺寸一致性，降低加工成本与装配难度，所有的紧固件都采用标准件，后期维护更换时不需要定制特殊配件，现场运维人员可以快速完成损坏零件的替换。门板与柜体框架的连接采用隐藏式合页，合页的调节余量充足，装配时可以微调门板的位置，保证门板闭合后的缝隙均匀，密封胶条的压缩量一致，实现稳定的防护效果，门板内侧预留了接地端子的安装位，能够按照电气安全规范完成柜体的接地连接，避免设备漏电带来的安全隐患。
