牵引式多作物农业脱粒作业设备结构设计

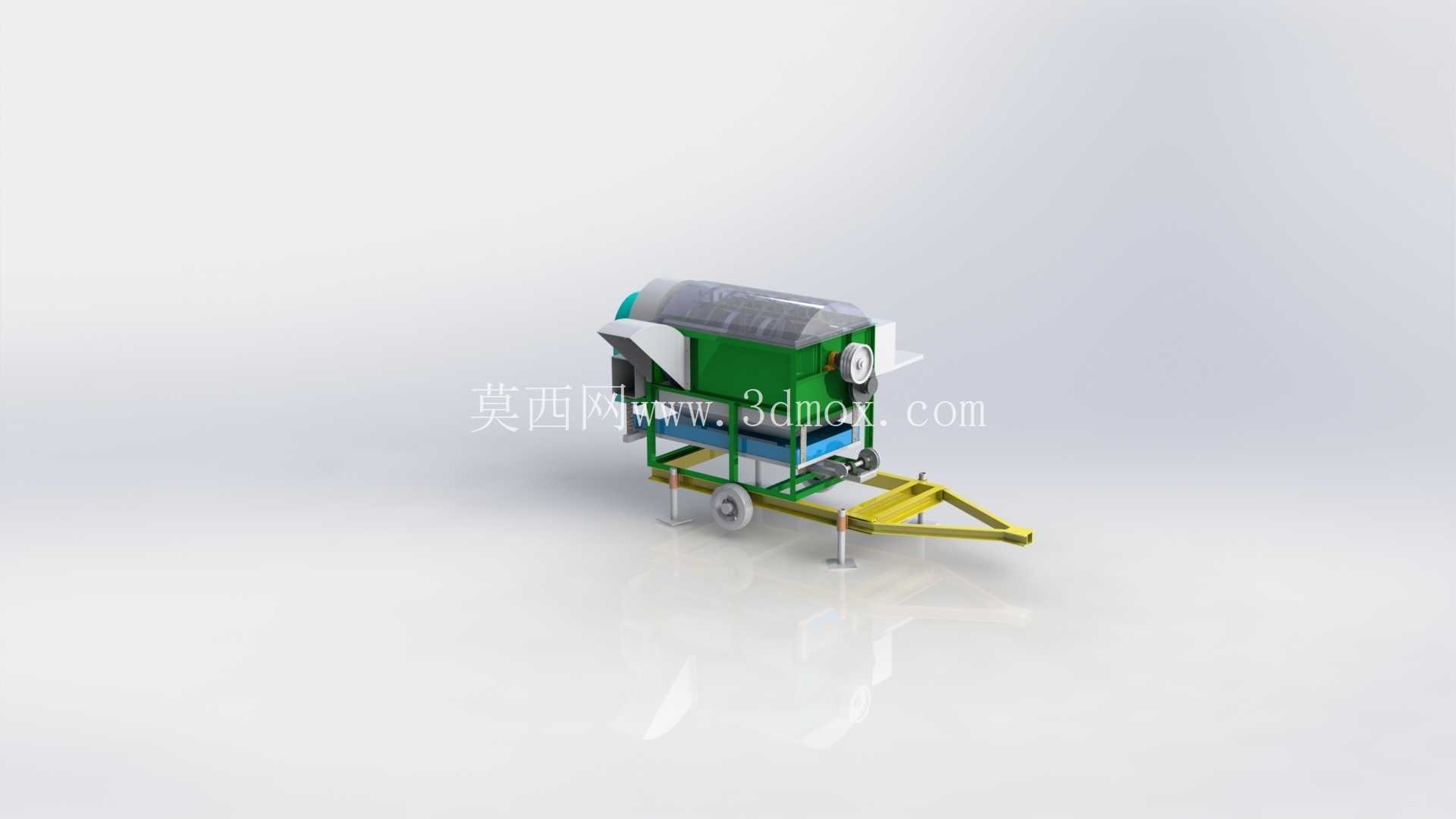

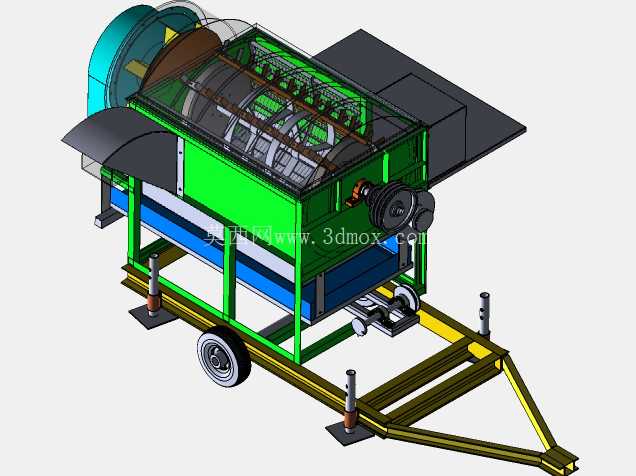

　　这款牵引式多作物脱粒设备，核心定位是适配丘陵、平原散户及小型合作社的多品类粮油作物脱粒作业需求，区别于大型联合收获机的高准入门槛与窄适配性，该设备可通过小型拖拉机牵引转场，在田间地头、村级晒场完成脱粒工序，无需额外建设固定作业工位，能覆盖水稻、小麦、油菜、高粱等多种常见小粒径粮油作物的脱粒需求，解决传统单一作物脱粒设备利用率低、跨作物作业适配差的痛点。从结构布局来看，设备整体采用拖挂式底盘设计，底盘下方配置两个充气行走轮，前端设置三角牵引架，牵引架上预留标准拖拉机牵引销连接位，同时配备可调节高度的支撑支腿，转场时支腿收起，作业时支腿放下调平，保证设备运行时的稳定性，避免脱粒滚筒高速运转带来的整机共振偏移。设备上部核心作业单元采用半封闭罩壳设计，罩壳顶部为弧形圆弧过渡结构，既可以阻挡脱粒过程中作物碎屑飞溅，也能引导脱出物沿预设通道下落，罩壳侧面设置可开合的检修口，日常清理堵塞、更换易损件无需完全拆解上部结构，降低田间维护难度。喂入端设置在设备侧上方，采用倾斜导料板结构，作业时人工将成捆或散状作物从喂入端送入，导料板的倾斜角度经过反复校核，既不会因角度过陡导致作物喂入过快堵塞滚筒，也不会因角度过缓增加人工喂料的推送阻力。

　　脱粒核心采用钉齿式滚筒结构，滚筒转速可根据作物种类调整，针对小麦、水稻等易脱粒作物采用较低转速，减少籽粒破碎率；针对油菜、高粱等带壳或附着力较强的作物可适当调高转速，保证脱净率，滚筒下方配置栅格状凹板筛，筛网孔径可根据作物籽粒尺寸快速更换，脱粒后的籽粒透过凹板筛落入下方集料槽，碎茎秆、颖壳等杂余则从设备尾部的排草口排出，集料槽末端设置出料口，可直接对接编织袋或小型输送装置完成籽粒收集。设备的动力输入接口设置在侧方，可适配拖拉机后输出轴动力，也可单独搭配柴油发动机、电动机作为独立动力源，动力传递采用皮带轮+张紧轮结构，过载时皮带可打滑保护核心滚筒部件，避免硬物喂入导致滚筒轴变形或齿杆断裂。

　　从安装边界来看，设备作业状态下整体宽度控制在1.8米以内，长度含牵引架约3.2米，高度约2.1米，普通乡村道路即可通行转场，作业时仅需预留周边1米的操作空间，单人即可完成喂料、接料、设备调整的全流程操作，无需额外配备辅助人员。设计过程中重点考量了田间作业的恶劣工况，所有外露转动部件均设置防护壳，底盘架采用矩形钢管焊接而成，关键受力位置增加三角加强筋，避免长期颠簸作业出现焊缝开裂，行走轮配置密封轴承，减少田间尘土进入导致的轴承磨损，罩壳采用薄钢板折弯成型，在保证结构强度的同时控制整机重量，降低牵引转场的动力消耗。

　　针对不同作物的脱粒特性，设备的凹板筛与滚筒之间的间隙可通过两侧的调节螺栓快速调整，间隙调大时可适配粗茎秆作物，避免茎秆被过度打碎混入籽粒增加清选难度，间隙调小时可适配小粒径作物，减少未脱净穗头随杂余排出的损失。排草口位置设置导流板，可引导杂余向设备侧后方排出，避免杂余堆积在设备底部影响行走轮移动，集料槽内部设置倾斜导料面，籽粒靠自重滑向出料口，无需额外设置输送搅龙，简化结构的同时降低故障点。在实际作业场景中，该设备可在作物收获后直接在田边完成脱粒，减少作物整株运输的成本，也可在晒场作为固定脱粒设备使用，相比传统人力脱粒效率提升数十倍，相比大型联合收获机，设备购置成本低、维护简单，对小地块、零散种植区域的适配性更强，能够覆盖南方丘陵地区、北方散户种植区的脱粒作业需求，填补了大型农机与人力作业之间的设备空白。
