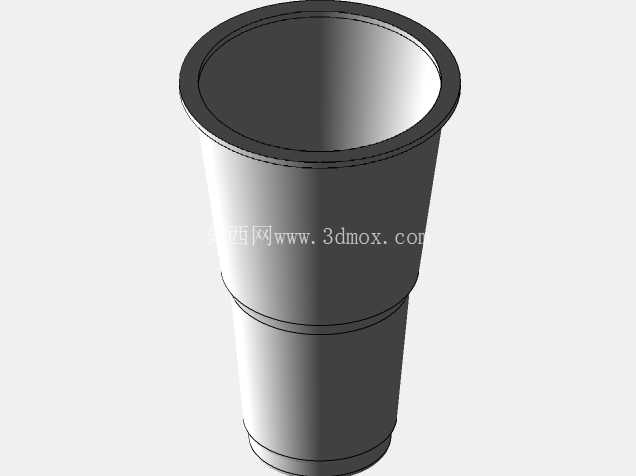

带加强筋结构的上宽下窄塑料饮用杯

　　日常餐饮场景里的一次性或复用型塑料杯，多数采用上宽下窄的锥度结构设计，这种结构首先解决的是注塑生产后的脱模问题，拔模斜度控制在合理区间时，成型后的杯体可以直接从模具型腔中顺利脱出，不需要额外的复杂抽芯结构，能有效降低模具加工成本与生产周期。从实际使用场景来看，这种锥度结构同时适配堆叠收纳需求，多个同规格杯体可以互相嵌套，大幅降低仓储与运输过程中的空间占用，不管是餐饮门店的后场备货，还是外卖场景的批量打包，都能减少物料存放的空间压力。

　　杯口位置做了加厚卷边设计，这部分结构一方面提升了杯口的结构强度，避免使用者握持或者饮用时杯口边缘划伤唇部，另一方面卷边形成的环形加强筋可以提升杯口的抗形变能力，当杯内盛装高温饮品时，杯口不会因为受热出现软化变形，同时也能适配配套的杯盖安装，让杯盖与杯口的配合过盈量处于合理区间，避免饮品洒漏。杯身中部设置的环形凸起筋位，是整个杯体结构强度的核心补强区域，当杯内盛装满容量液体时，液体的静压力会均匀作用在杯体内壁，薄壁塑料件如果没有中部筋位补强，很容易在握持受力时出现侧壁凹陷变形，甚至导致液体从杯口溢出，中部环形筋相当于在杯身中段增加了一圈刚性支撑，把整个杯体分成上下两个锥段，分别承担不同位置的受力，大幅提升杯体的抗侧压能力，就算单手握持杯身中段，也不会出现明显的形变。

　　杯体下部的收窄结构，一方面适配杯架的安装尺寸，不管是车载杯架还是餐饮门店的取餐台杯槽，多数通用杯架的适配直径都集中在下部收窄段的尺寸区间，让杯子可以稳定放置在不同规格的杯架内，避免倾倒；另一方面下部收窄后，杯底的接触面积控制在合理范围，放置在光滑桌面时，杯底的环形接触边可以保证放置稳定性，不会因为桌面轻微倾斜出现滑动。从壁厚设计来看，整个杯体采用均匀壁厚设计，壁厚差控制在注塑工艺允许的范围内，避免成型过程中出现缩痕、翘曲等缺陷，杯口卷边位置的壁厚略大于杯身侧壁，是因为卷边位置需要承担杯盖配合、唇部接触的功能需求，适当增加壁厚可以提升该位置的抗冲击能力，就算杯子从桌面高度意外跌落，杯口位置也不会轻易出现开裂。

　　从实际使用的功能边界来看，这种结构的塑料杯可以适配0到100摄氏度的饮品盛装，常温饮品、热饮都可以使用，锥度结构让液体倾倒时的流速更容易控制，不会因为杯口过直出现液体沿杯壁外流的情况。设计过程中需要重点把控几个尺寸边界：首先是杯口的外径尺寸，必须匹配通用杯盖的内径公差，配合间隙控制在0.1到0.2毫米之间，既可以保证杯盖顺利扣合，又能保证密封效果；其次是杯身的拔模斜度，斜度过小会导致脱模困难，斜度过大则会影响堆叠时的嵌套深度，容易出现嵌套过紧难以分离的问题；中部环形筋的凸起高度也需要控制，凸起过高会影响堆叠嵌套，凸起过低则起不到补强作用，一般凸起高度控制在1到1.5毫米之间，既不影响堆叠，又能提供足够的刚性支撑；杯底的环形支撑边宽度需要控制在2到3毫米之间，宽度过窄会导致放置时压强过大，容易在软质桌面上留下压痕，宽度过宽则会增加材料用量，提升生产成本。另外杯体内壁做了光滑处理，没有多余的凸起或凹陷结构，一方面方便清洗，就算是重复使用的款式，也不会在结构缝隙里残留污渍，另一方面光滑内壁可以减少液体残留，倾倒饮品时液体可以顺利流出，不会在内壁挂壁。从材料适配性来看，这种结构既可以使用PP材料生产耐高温的热饮杯，也可以使用PET材料生产透明的冷饮杯，结构本身不需要做大幅修改，只需要根据材料的收缩率调整模具的尺寸公差即可，具备很强的生产通用性。
