100吨级桁架臂履带式起重作业设备

　　这款100吨级履带式起重设备，核心适配大型基建、重型设备安装、风电塔筒吊装、石化装置检修等多类重载吊装场景，在场地平整度不足、地面承载力有限的野外作业区域，履带底盘的接地比压优势能让设备无需额外铺设大量路基板即可完成站位，相比轮式起重机省去了频繁支腿调平、场地硬化的前置工序，尤其适合长周期连续作业的施工标段。从结构设计逻辑来看，整机采用分体式模块化布局，下部履带行走机构采用双履带梁独立驱动设计，每条履带配置多组支重轮与托链轮，行走驱动采用低速大扭矩液压马达直驱方案，可实现原地转向、小半径转弯，在狭窄施工场地内的转场移位灵活性远高于同吨位轮式起重设备。

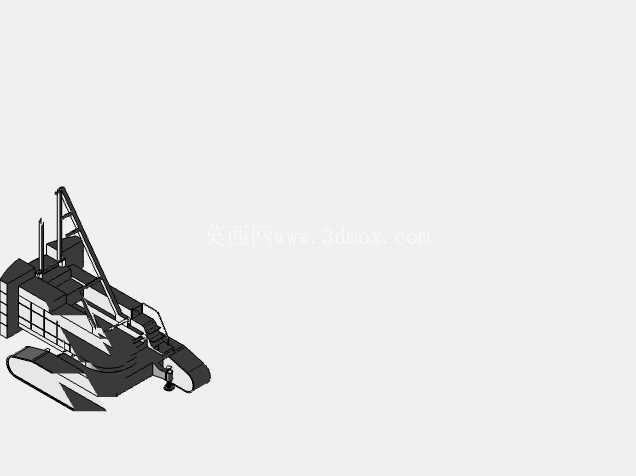

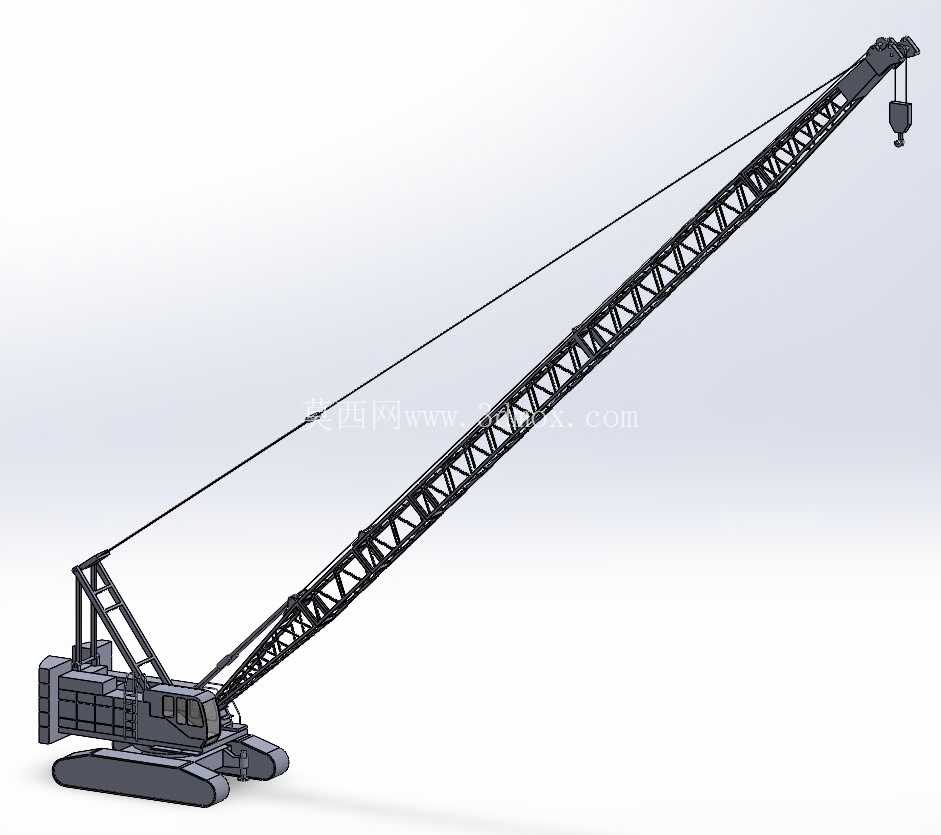

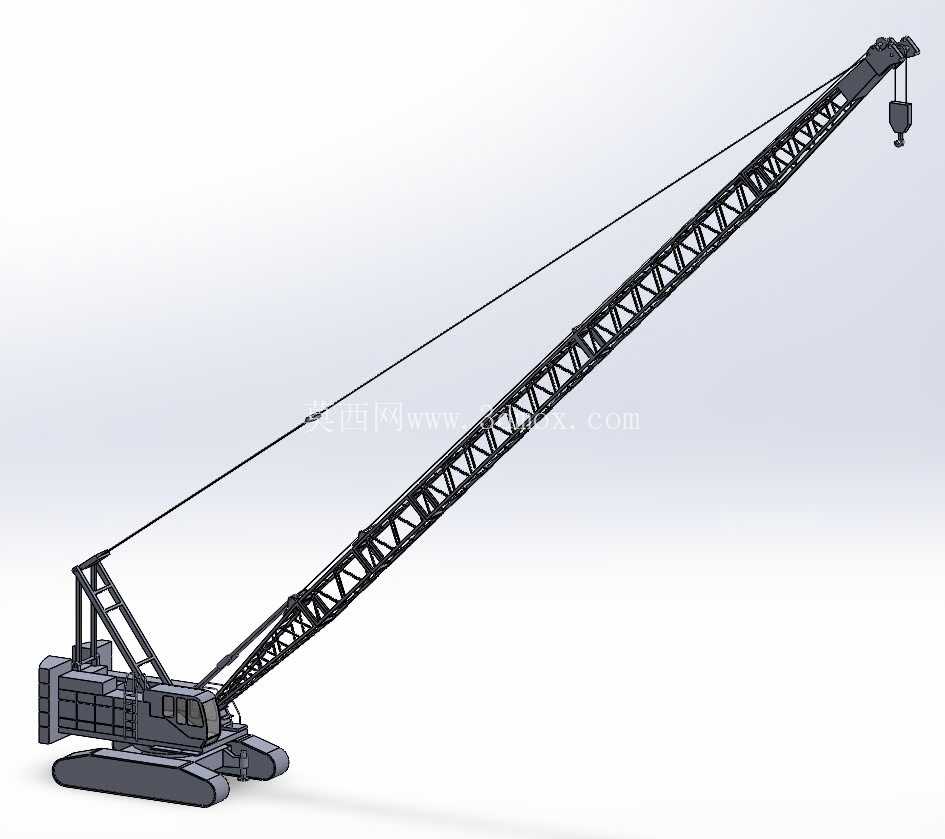

　　上部转台部分集成了动力舱、操纵室、卷扬机构、变幅机构与配重挂载结构，转台与下部底盘通过大直径回转支承连接，可实现360度全回转作业，回转支承采用三排滚柱结构，能同时承受轴向载荷、径向载荷与倾覆力矩，满足大臂长、大吊重工况下的结构受力要求。主臂采用桁架式格构结构，单节臂段采用高强度合金钢管焊接成型，弦杆与腹杆的排布经过受力优化，在保证臂架整体抗弯、抗扭刚度的前提下尽可能降低自重，减少臂架自重对吊重载荷的占用，臂节之间采用销轴快速连接结构，可根据作业需求组合不同臂长，本次模型对应的主臂长度为38.2米，该臂长配置下可覆盖中远距离的吊装作业需求，搭配不同倍率的吊钩滑轮组，可实现从轻载快吊到重载慢吊的多工况适配。

　　设计过程中重点考量了整机的稳定性边界，不同臂长、不同作业半径下的额定起重量严格遵循倾覆力矩平衡原则，配重的挂载位置与重量经过多轮迭代验算，保证在最不利吊装角度下整机仍有足够的稳定裕度。臂架头部设置了多组滑轮组安装位，可根据作业需求更换主钩、副钩，副臂可在主臂基础上进一步延伸作业高度与幅度，适配更高位置的吊装需求。卷扬机构采用双折线绳槽卷筒，可有效减少钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命，卷扬制动采用常闭式制动器，配合液压平衡阀，可实现吊重的平稳起降，避免溜钩风险。操纵室采用人机工程学布局，视野覆盖作业区域与臂架变幅范围，内部操纵杆件的排布符合一线操作人员的操作习惯，减少长时间作业的疲劳感。

　　设备的液压系统采用负载敏感变量泵方案，可根据不同执行机构的负载需求自动调整输出流量，在保证动作响应速度的同时降低无效能耗，各动作回路设置独立的过载保护阀，避免突发过载造成的结构件损坏。从安装边界来看，整机运输时可拆解为履带梁、转台主结构、臂节、配重、操纵室等多个独立运输单元，每个单元的尺寸与重量符合公路运输的限界要求，到达作业现场后可通过辅助吊机快速完成组装，无需额外的专用安装工装。作业时的站位要求地面承载力满足对应接地比压要求，臂架变幅、回转范围内无高压线缆、建构筑物等障碍物，作业前需根据作业半径、吊重重量对照性能表确认工况，严禁超载作业。日常维护层面，各铰接点设置集中润滑通道，可减少日常维保的工作量，液压油箱、燃油箱的加注口位置设置在便于操作的区域，滤芯等易损件的更换无需拆解大型结构件，降低运维成本。在实际施工场景中，这类履带起重机常配合履带式挖掘机、装载机完成场地整平后进场，可独立完成从设备卸车、移位到精准吊装就位的全流程作业，在桥梁墩柱钢筋笼吊装、大型厂房钢结构安装、盾构机部件下井等作业中，能凭借稳定的起重性能与场地适应性，大幅提升施工效率，减少对多台小吨位设备协同作业的依赖。
