150吨级履带式起重作业设备结构设计

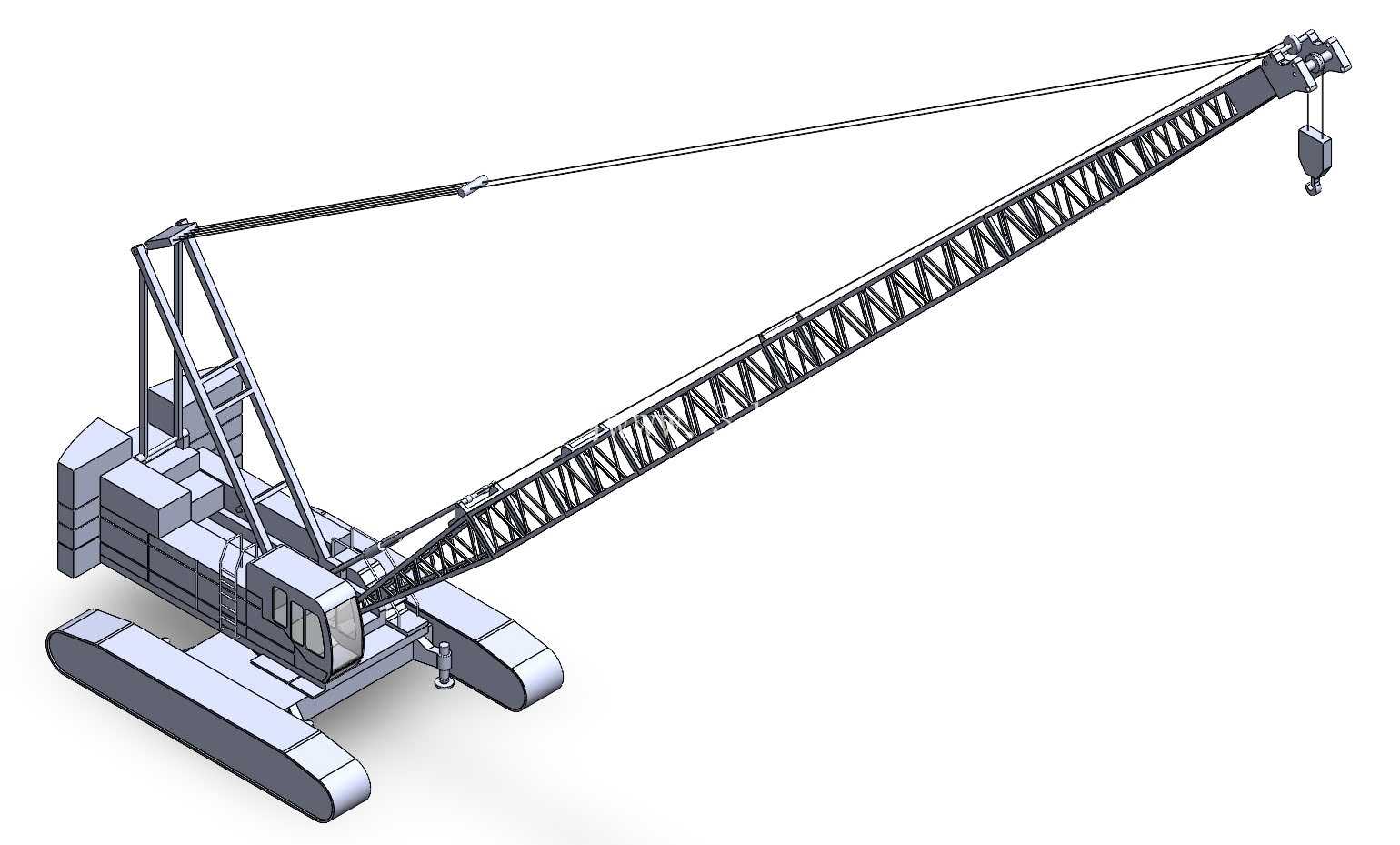

　　这款150吨级履带起重设备的三维结构设计，首先要匹配的是大型基建、重型设备安装、风电塔筒吊装、石化模块转运这类大吨位长周期作业场景的实际需求，不同于汽车起重机需要支腿作业、对场地平整度要求高的特性，履带式行走机构自带的大接地面积能在未硬化的施工场地、松软泥泞的工地现场完成带载行走，这也是这类设备在大型施工项目中不可替代的核心原因。从结构设计逻辑来看，整个设备的受力传递路径是从吊重载荷出发，经吊钩滑轮组传递到变幅钢丝绳与桁架臂结构，再通过回转支承传递到底架与履带行走机构，最终分散到地面，每一处结构的截面选型、板厚设置都要匹配额定起重量下的载荷组合工况，包括16米-84米不同主臂长度下的起升载荷、不同作业半径下的稳定性验算，还要考虑侧载、风载这类动态载荷对结构的影响。

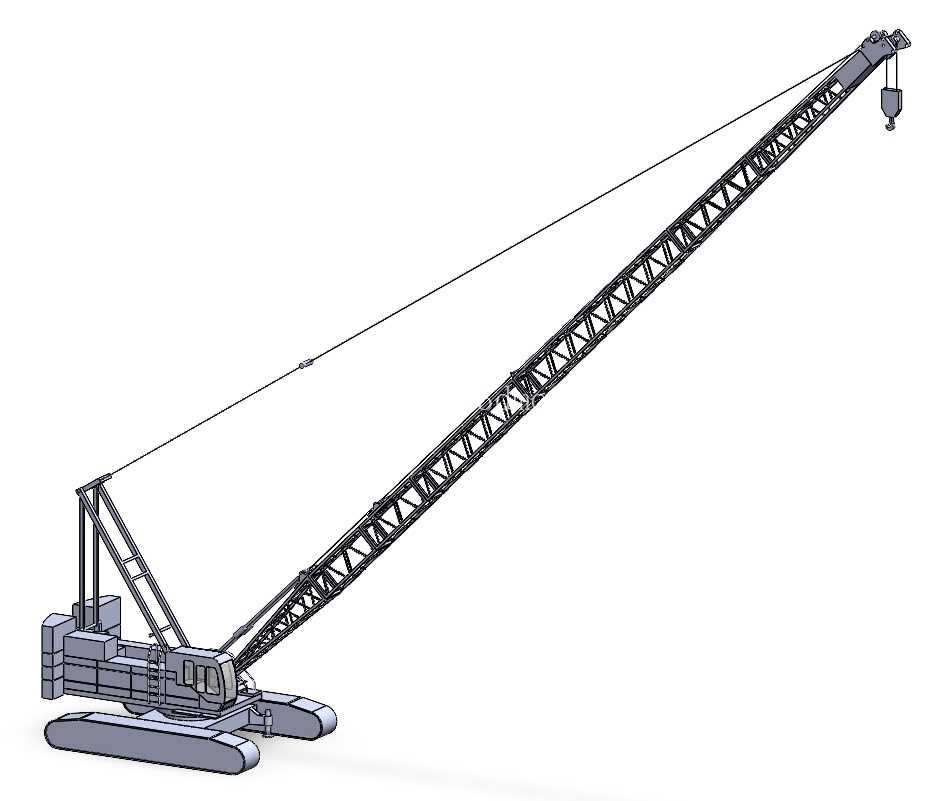

　　主臂采用的是弦管加腹杆的桁架式结构，这种结构相比箱型臂能在保证结构强度与刚度的前提下大幅降低自重，39.6米的主臂配置属于中短臂长工况，主要适配近距离大吨位吊装需求，比如厂房钢结构吊装、大型设备的厂区内移位安装，这个臂长下的最小作业半径能覆盖到设备周边5米范围内的吊装需求，最大起升高度能满足30米左右的作业高度要求，足够覆盖常规工业厂房的层高需求。履带底盘部分采用的是双履带梁独立驱动的结构，行走减速机与驱动轮布置在履带梁后端，导向轮在前端，支重轮沿履带梁底部均匀布置，托链轮承托上部履带避免下垂，整个履带的接地长度、轨距参数都是经过稳定性验算的，保证在最大额定起重量作业时，整机的稳定系数满足工程机械安全规范要求，不会发生倾翻风险，同时履带板采用的是三筋式履带板，既能在硬质地表提供足够的附着力，也能在软基场地分散接地比压，避免设备陷车。

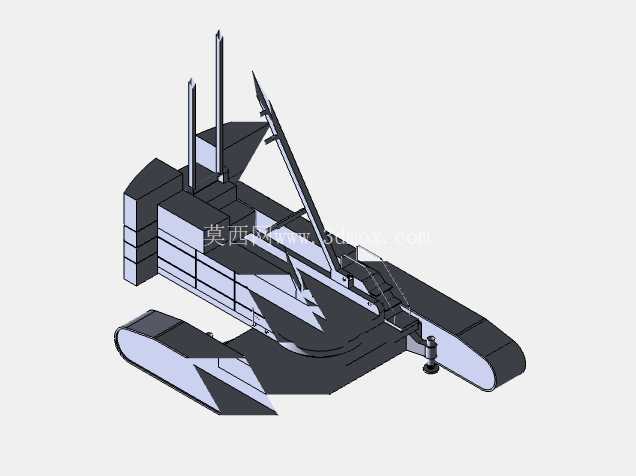

　　上车部分的布局围绕回转中心做配重平衡设计，配重块安装在转台尾部，重量与重心位置经过精确计算，用来平衡不同臂长、不同作业半径下的吊重产生的倾覆力矩，转台上面集成了起升绞车、变幅绞车、回转机构、动力系统、操作室这些核心部件，操作室布置在转台左前侧，视野能覆盖到整个吊装作业区域与吊钩的作业位置，方便操作人员观察吊装状态，避免视觉盲区带来的作业风险。起升机构采用的是单卷筒绞车设计，钢丝绳通过臂头的滑轮组与吊钩连接，不同倍率的滑轮组配置能匹配不同的起重量需求，大倍率下能提升最大起重量，小倍率下能提升起升速度，适配不同的作业场景；变幅机构通过钢丝绳牵拉臂架头部，实现臂架仰角的调整，从而改变作业半径与起升高度，变幅过程中设有安全限位装置，避免臂架仰角过大或者过小带来的结构风险。整个设备的安装边界需要考虑运输状态的尺寸限制，转台、履带梁、主臂节段、配重块都是可以拆分运输的模块，单个运输模块的尺寸与重量都满足公路运输的规范要求，到达施工现场后可以通过辅助吊车快速完成组装，不需要额外的复杂工装。在结构细节设计上，所有的铰接点都采用了自润滑轴承设计，减少日常维护的工作量，臂节之间的连接采用销轴定位加锁止结构，保证臂节连接的可靠性，同时方便不同臂节的组合搭配，实现不同臂长的快速切换；液压管路沿结构件内侧布置，避免作业过程中被外物磕碰损坏，电气线路采用防水防尘的接插件，适应工地复杂的作业环境。这类履带起重机的实际用途覆盖了从基建项目的钢筋结构吊装、盾构机部件下井，到风电项目的塔筒与机舱吊装，再到石化项目的反应器、塔器吊装，甚至灾后重建的重型构件移位作业，不同的作业场景可以搭配不同的臂架组合，比如加副臂就能实现更高的起升高度，满足超高层吊装或者风电大高度作业的需求。设计过程中还要考虑设备的拆装便利性，比如销轴的拆装位置预留了足够的操作空间，配重块设有专门的吊点与定位结构，减少现场组装的时间成本，同时所有的结构件都做了轻量化优化，在保证强度与刚度的前提下尽可能降低自重，提升设备的作业性能与燃油经济性。

　　回转支承作为连接上车与下车的核心受力部件，采用的是三排滚柱式回转支承，能同时承受轴向力、径向力与倾覆力矩，满足大吨位吊装的受力需求，回转机构采用双马达驱动，保证回转过程的平稳性，避免启停时的冲击对吊重产生晃动影响。行走机构的驱动采用液压马达加行星减速机的结构，能实现无级变速，同时可以实现原地转向，在狭小的施工场地内也能灵活调整位置，不需要太大的转弯空间，这也是履带起重机相比其他起重设备的场地适应性优势。整个三维模型的结构还原度覆盖了设备的所有核心受力部件与功能模块，结构之间的运动副都按照实际设备的运动关系做了约束，可以直接用来做运动仿真、干涉检查，也能作为同类产品设计的参考原型，帮助结构设计人员快速理解大吨位履带起重机的结构布局与受力传递逻辑，在做新品设计或者结构优化时可以直接参考相关的结构形式与参数设置，减少前期方案论证的时间成本。
