船用舷内外机艉部推进装置结构设计

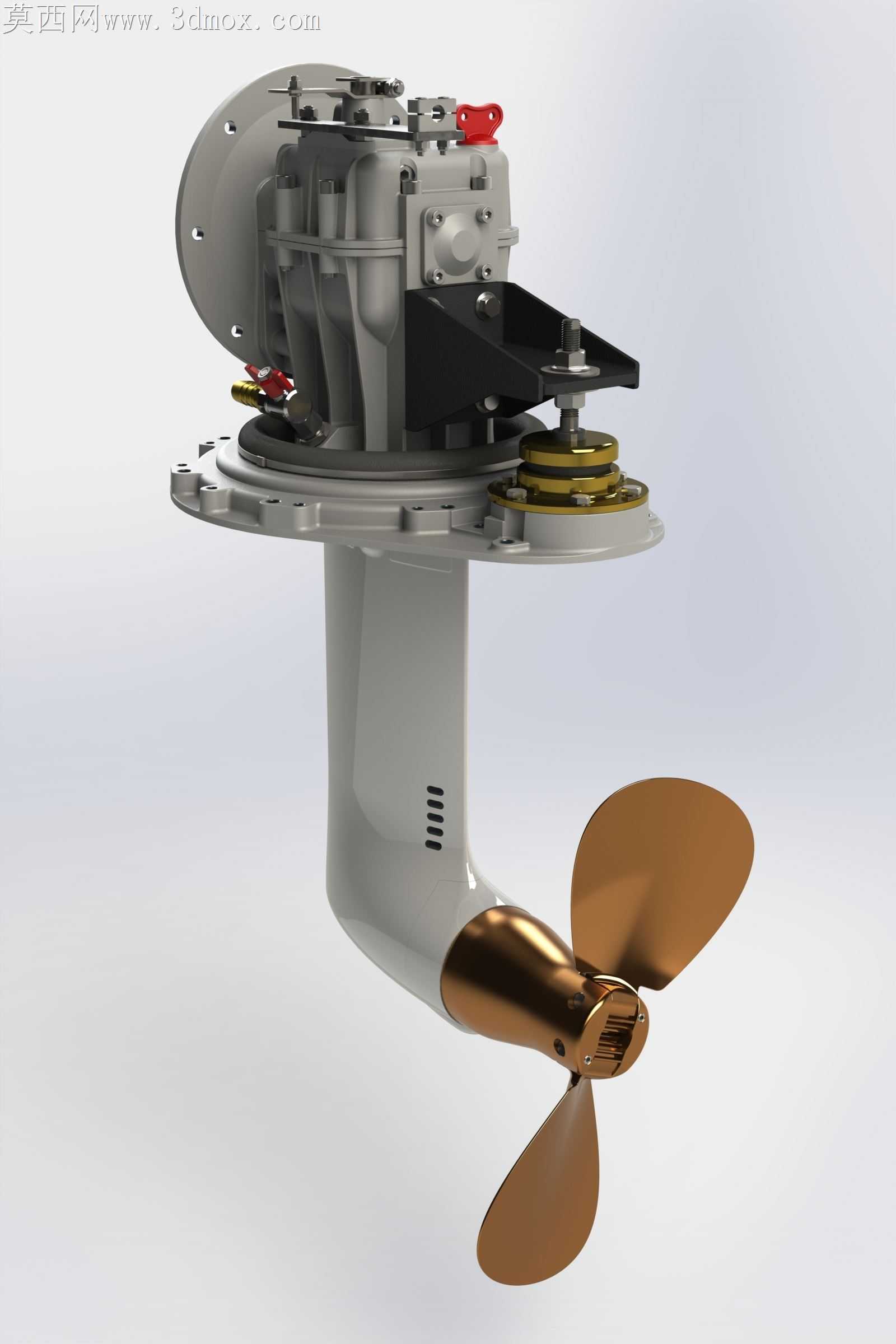

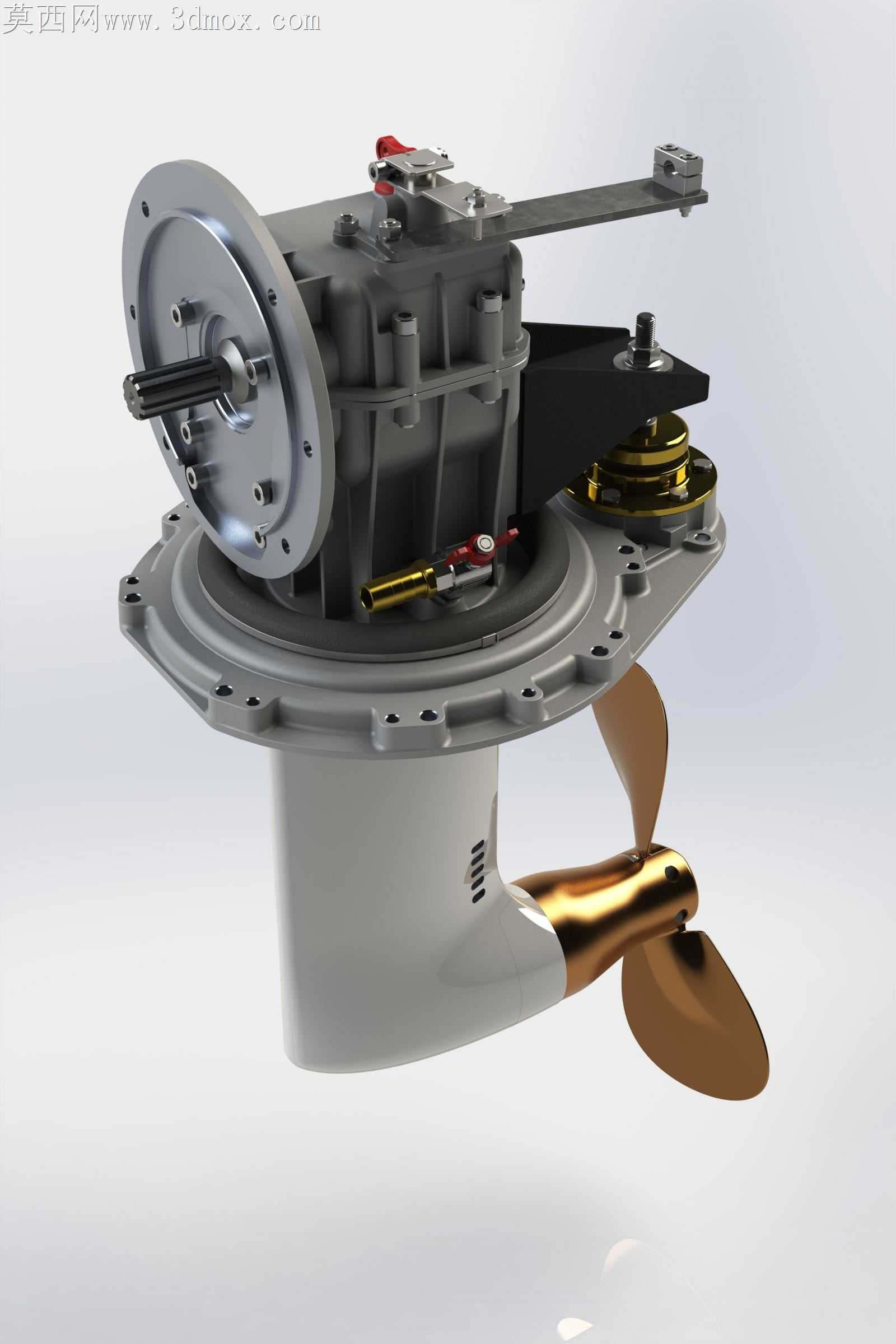

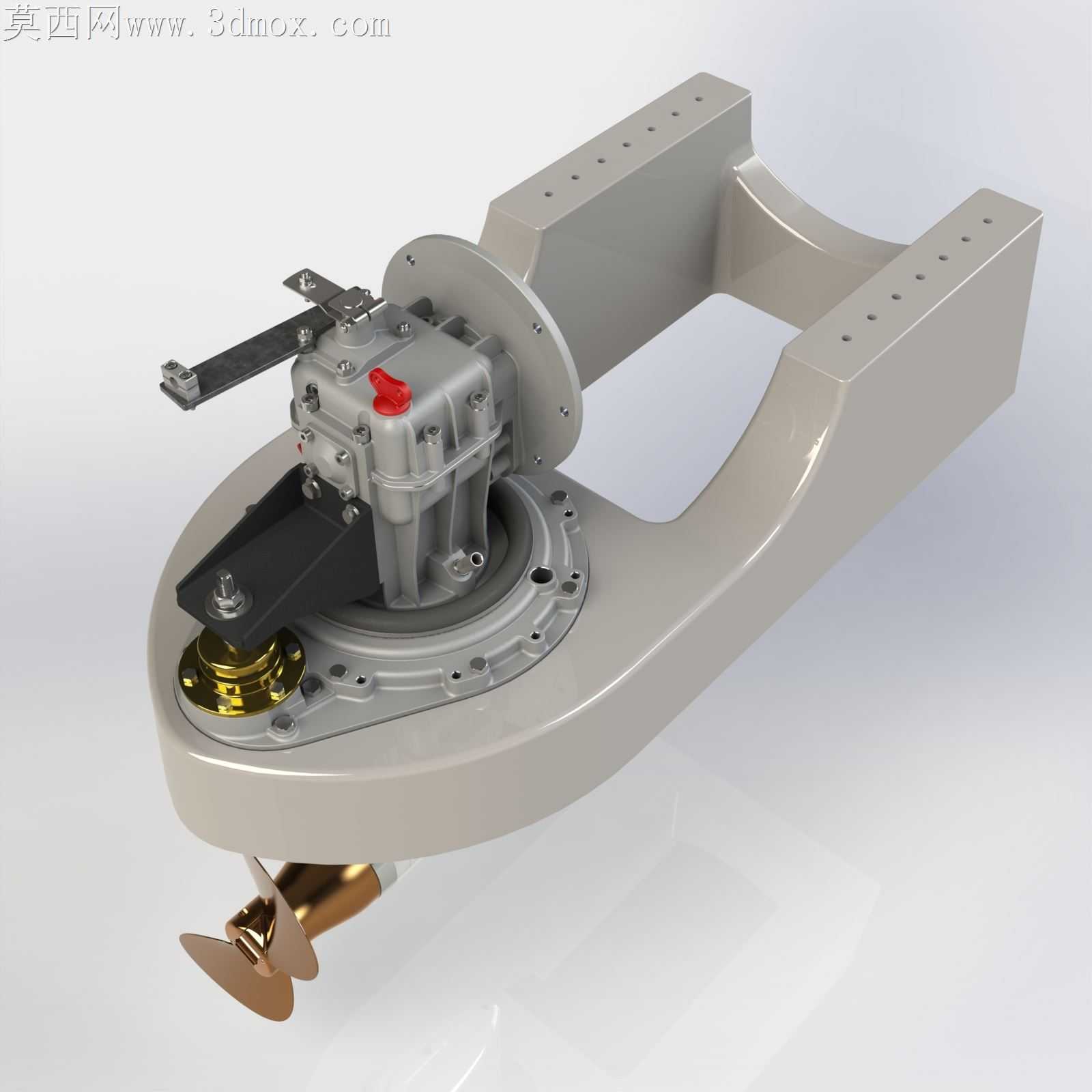

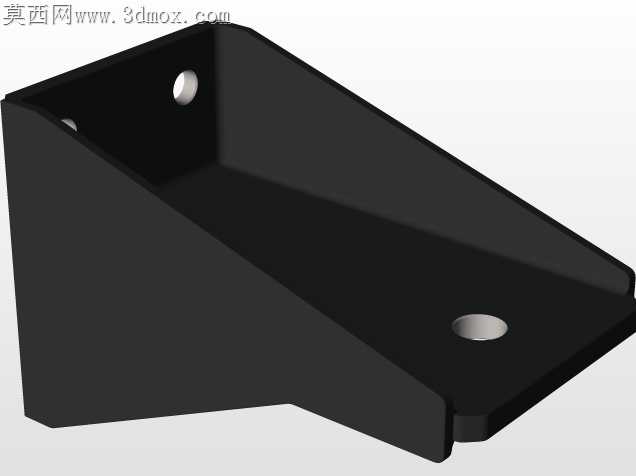

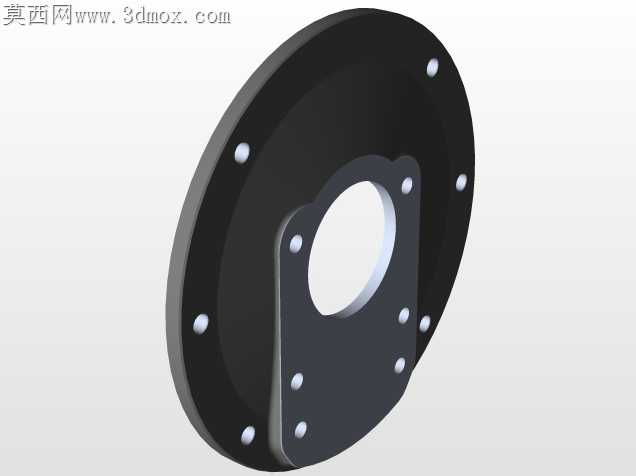

小型船舶舷内机外挂艉部推进装置长期存在安装错位引发的轴系振颤问题，连接法兰与船体艉板的贴合面如果公差控制失当，航行中螺旋桨受水流冲击产生的交变载荷会直接传导至主机曲轴，轻则加剧密封件磨损出现艉轴漏水，重则造成曲轴断裂的恶性故障。这套推进装置的上安装座做了分体式定位凸台设计，一圈均布的螺栓孔旁预留了0.2mm的调整垫片容差槽，现场安装时不用反复修磨法兰平面，靠不同厚度的紫铜垫片就能快速校准轴系同轴度，比传统一体式安装座的现场适配效率提升近六成。

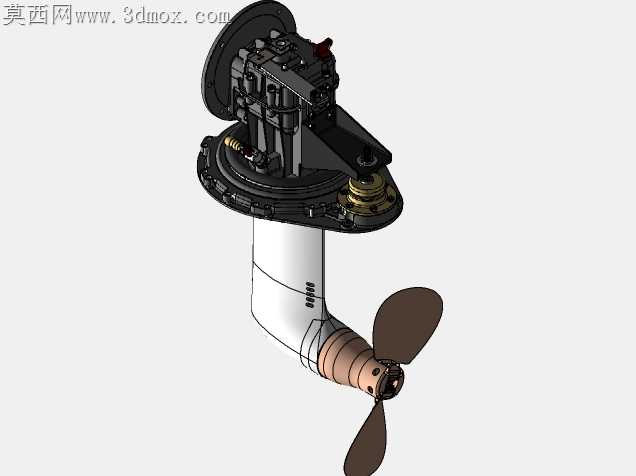

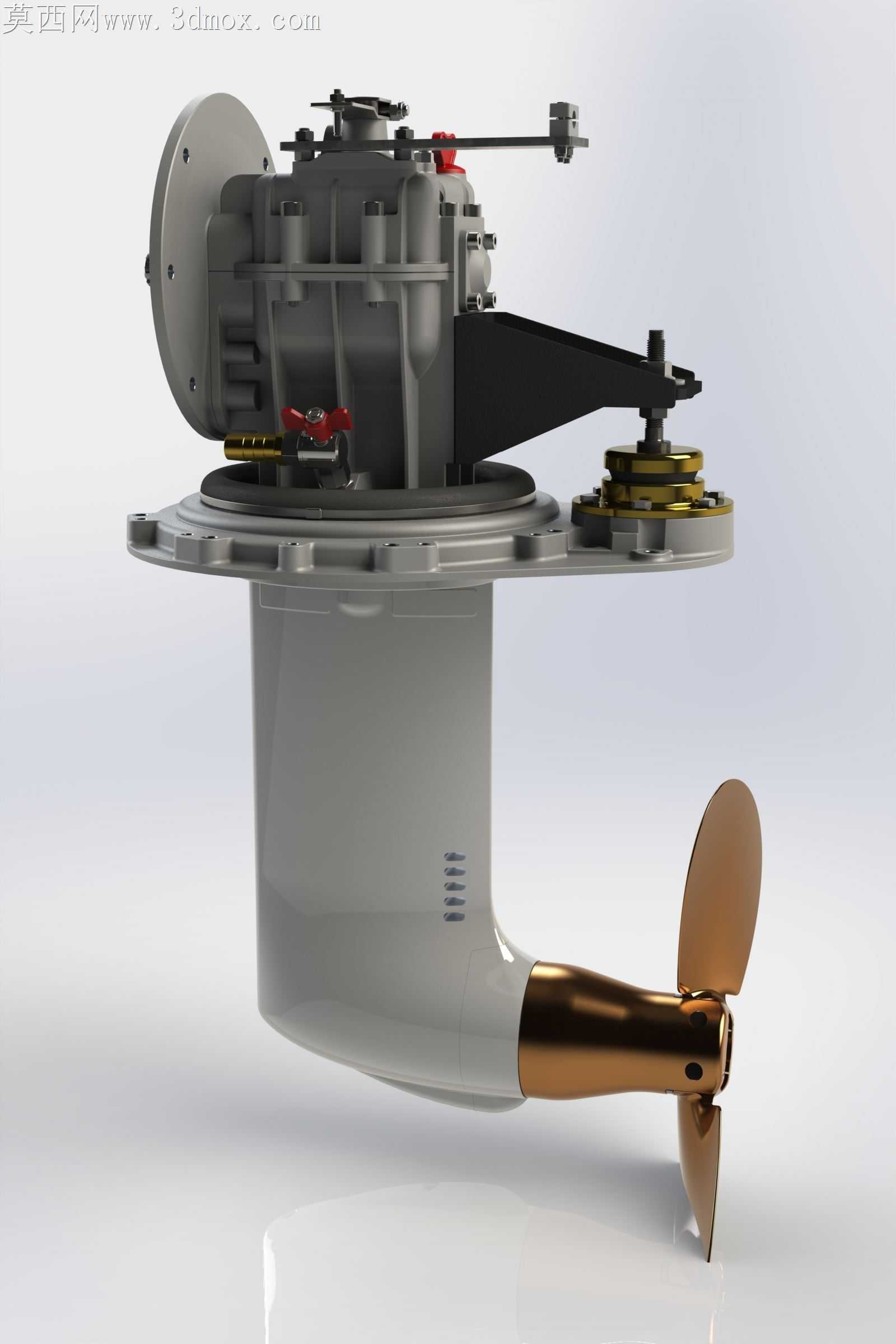

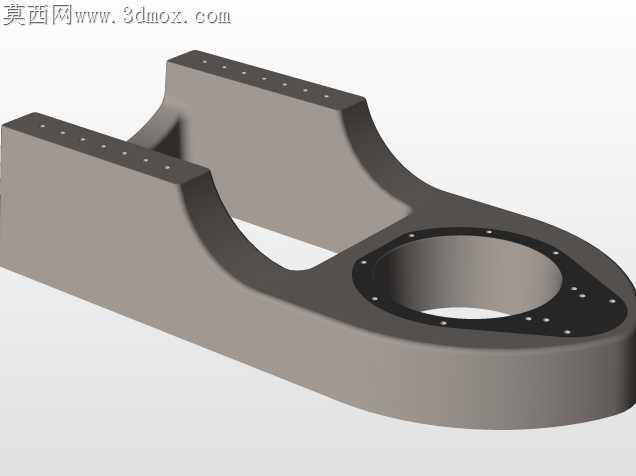

连接上箱体与水下艉壳的过渡段做了变曲率流线修型，不是简单的直筒弯折结构，曲面过渡处的曲率半径顺着水流流向做连续渐变，航行时能打散顺着艉板流下的乱流，减少螺旋桨入流面的空泡产生概率。过渡段侧面开的三排狭长散热槽没有做等距排布，靠近上箱体高温区的槽孔间距更密，下端靠近水线位置的槽孔做了内翻边处理，既能保证传动齿轮箱的热量顺着气流散出，又能避免航行时飞溅的浪水直接灌入箱体内部侵蚀齿轮。

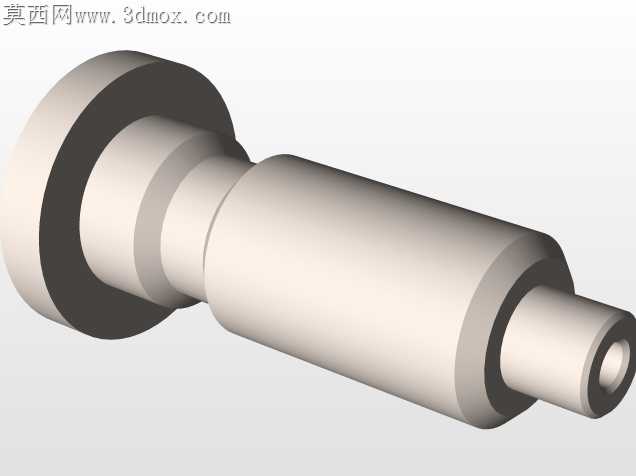

三叶铜质螺旋桨的桨叶叶面没有做等螺距设计，叶根位置的螺距比叶梢小12%，匹配小马力柴油机的扭矩输出特性，低转速下就能获得足够的推力，避免起步阶段主机负载过大冒黑烟。桨叶与艉轴的连接位置做了锥形胀紧配合结构，不用额外打定位销，靠锁紧螺母的预紧力就能实现无间隙传动，拆卸维护时只要松开螺母就能轻松拔下螺旋桨，不会因为海水锈蚀出现桨轴咬死拆不下来的问题。

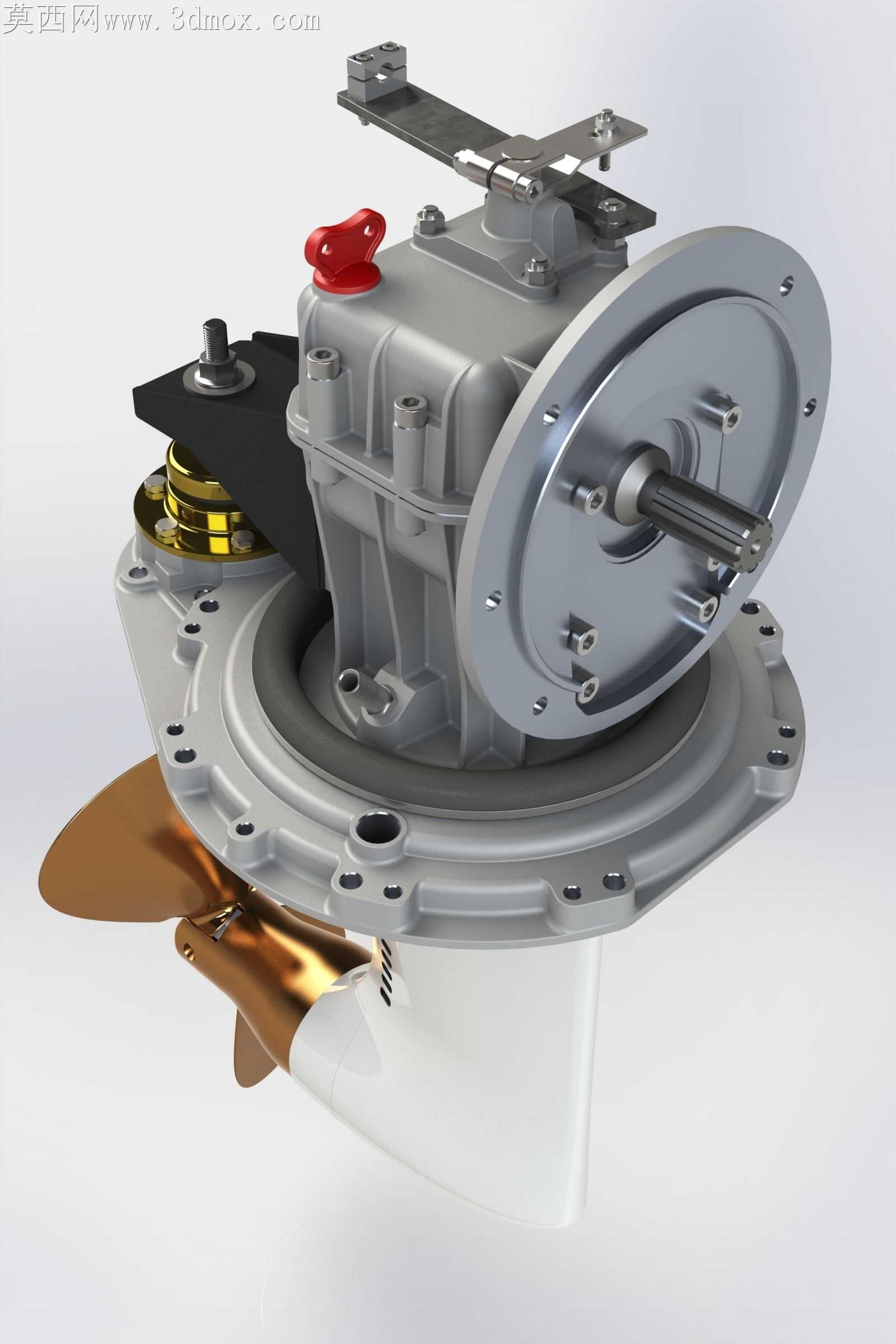

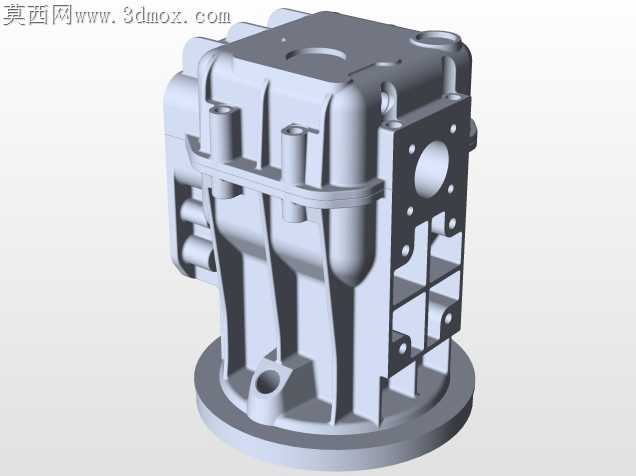

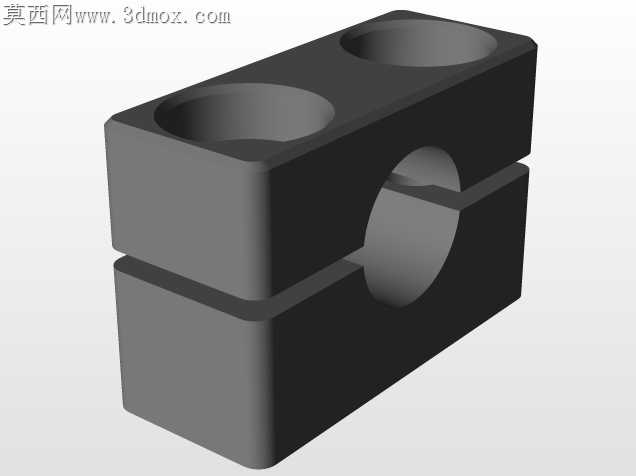

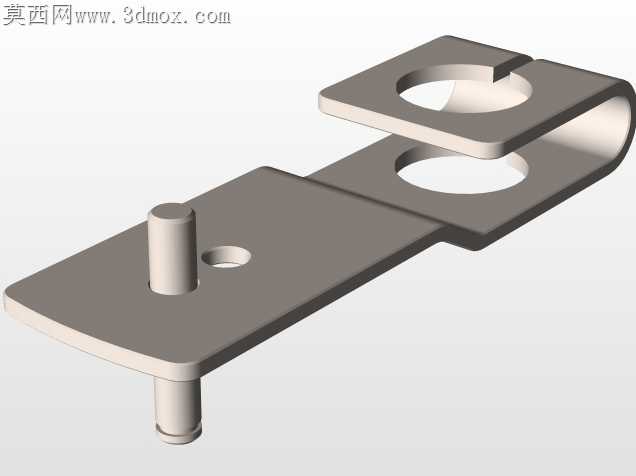

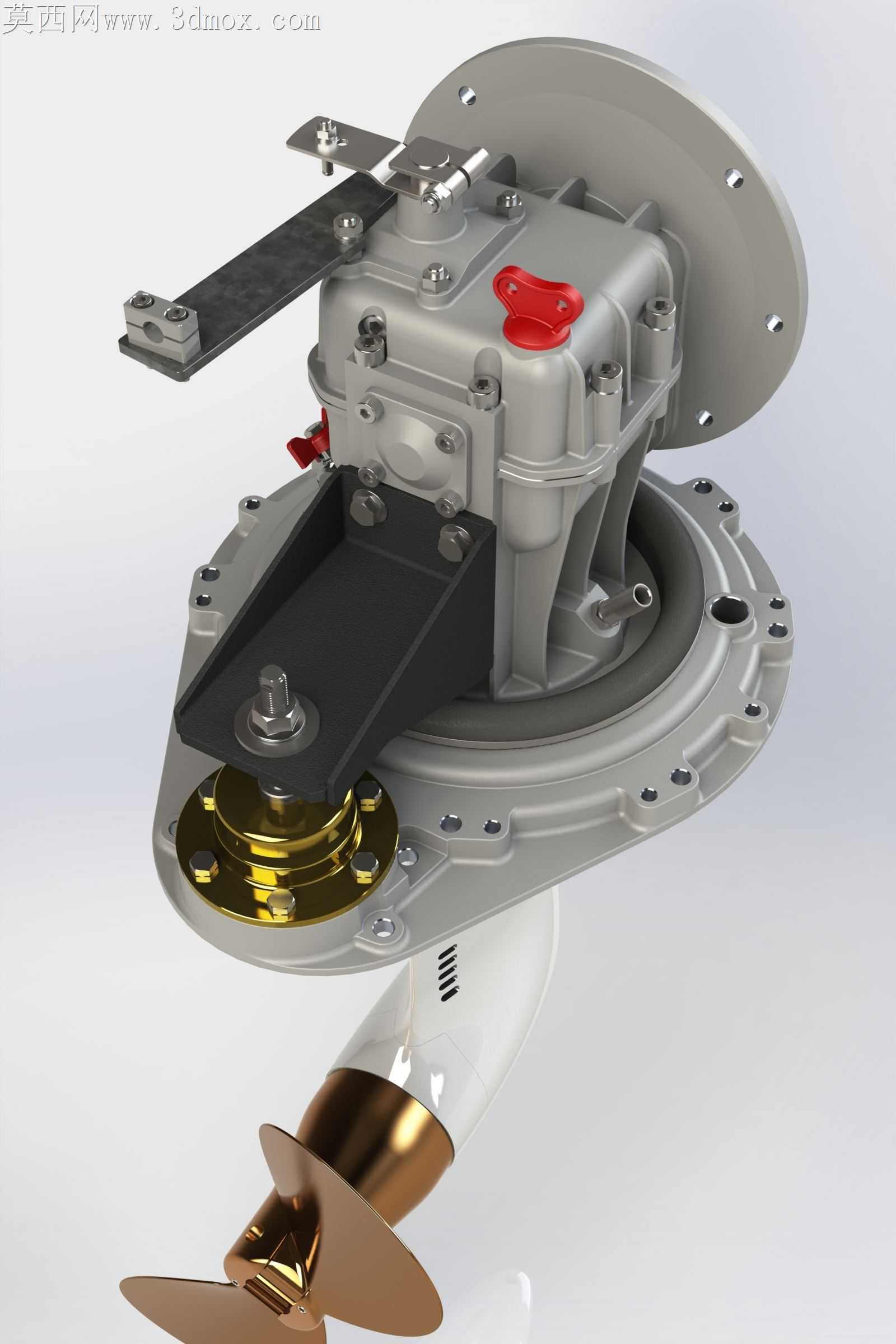

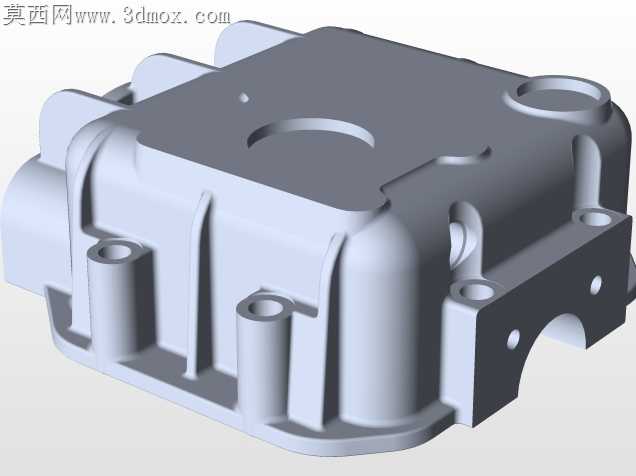

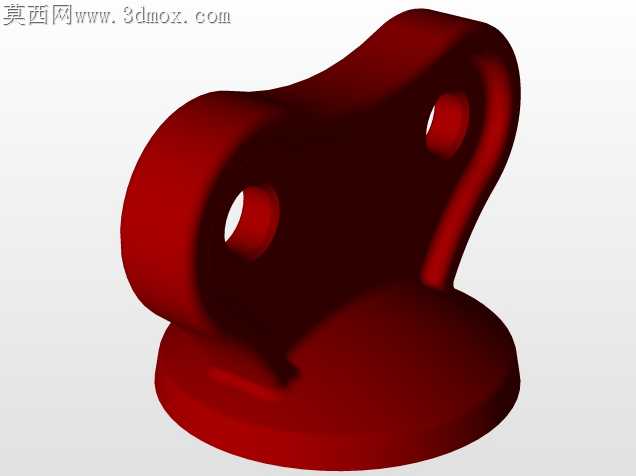

上箱体内部的换挡拨叉位置做了可视化的红色指示拨块，不用拆开箱盖就能直观判断当前是前进、空挡还是倒退挡位，日常出航前的检查不用耗费时间拆检部件。拨叉与滑动齿轮的接触端面做了圆弧过渡，换挡时不会出现齿轮打齿的卡滞问题，哪怕是没有操作经验的新手，也能顺畅完成挡位切换。箱体顶部的安装法兰面做了一圈嵌入式密封胶圈槽，胶圈装入后高出法兰面0.5mm，和主机飞轮壳连接时靠螺栓预紧力压实胶圈，能阻挡机舱内的油污、水汽渗入传动箱污染齿轮油。

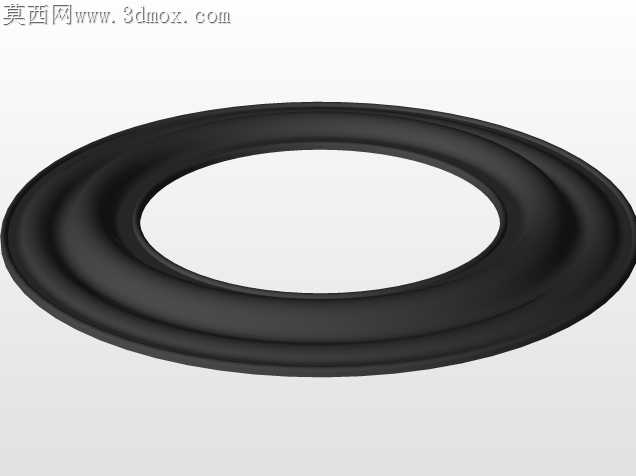

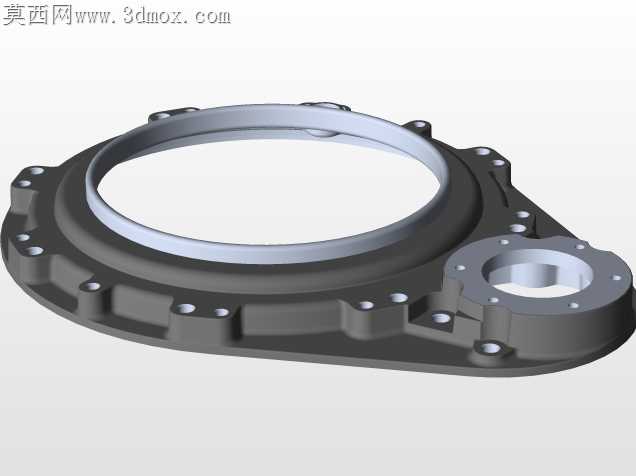

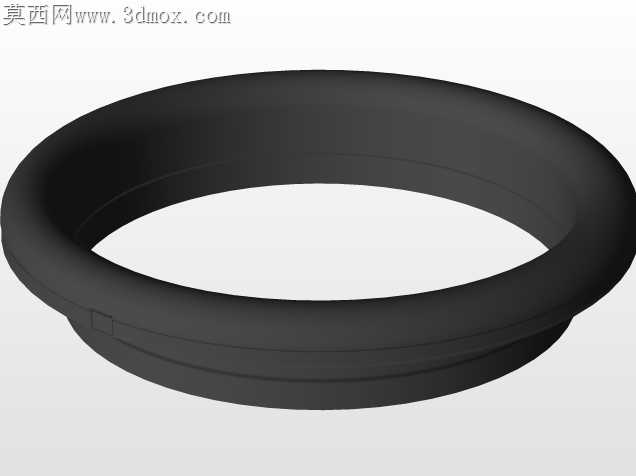

水下艉壳与上箱体的连接法兰做了双层密封结构，外层是耐海水腐蚀的橡胶密封圈，内层是遇水膨胀的止水胶圈，哪怕外层密封圈因为长期老化出现细微渗漏，内层胶圈接触渗水后会自动膨胀封堵缝隙，给航行安全留足冗余。艉轴穿出艉壳的位置没有用传统的盘根密封，改用了组合式骨架油封，两道油封反向安装，既能阻挡箱体内的齿轮油外泄，又能阻挡外部的泥沙、海水进入箱体，日常维护不用频繁更换密封件，长时间航行也不会出现漏油漏水的问题。
