大吨位船用系泊绞车导缆组合装置

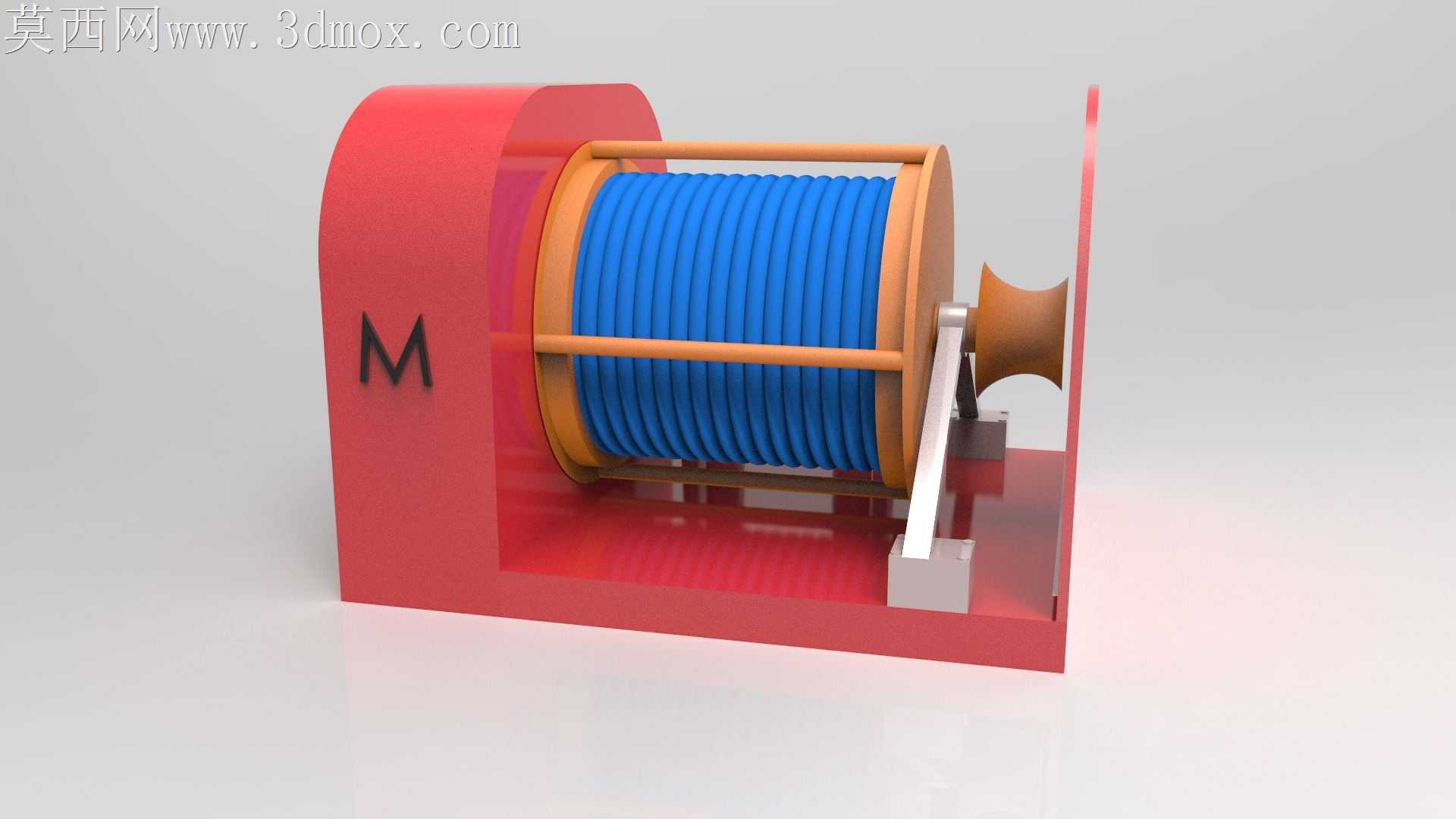

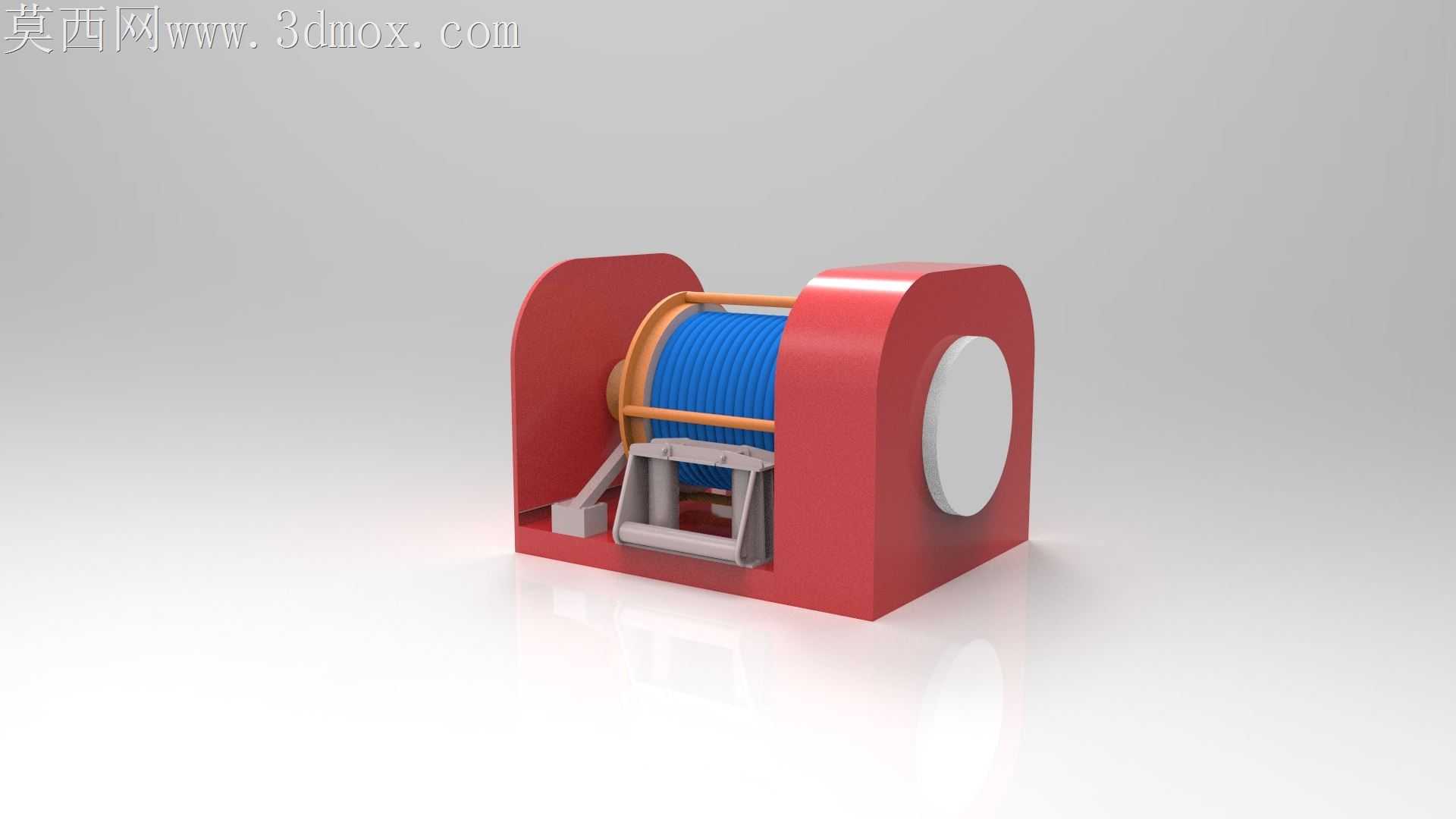

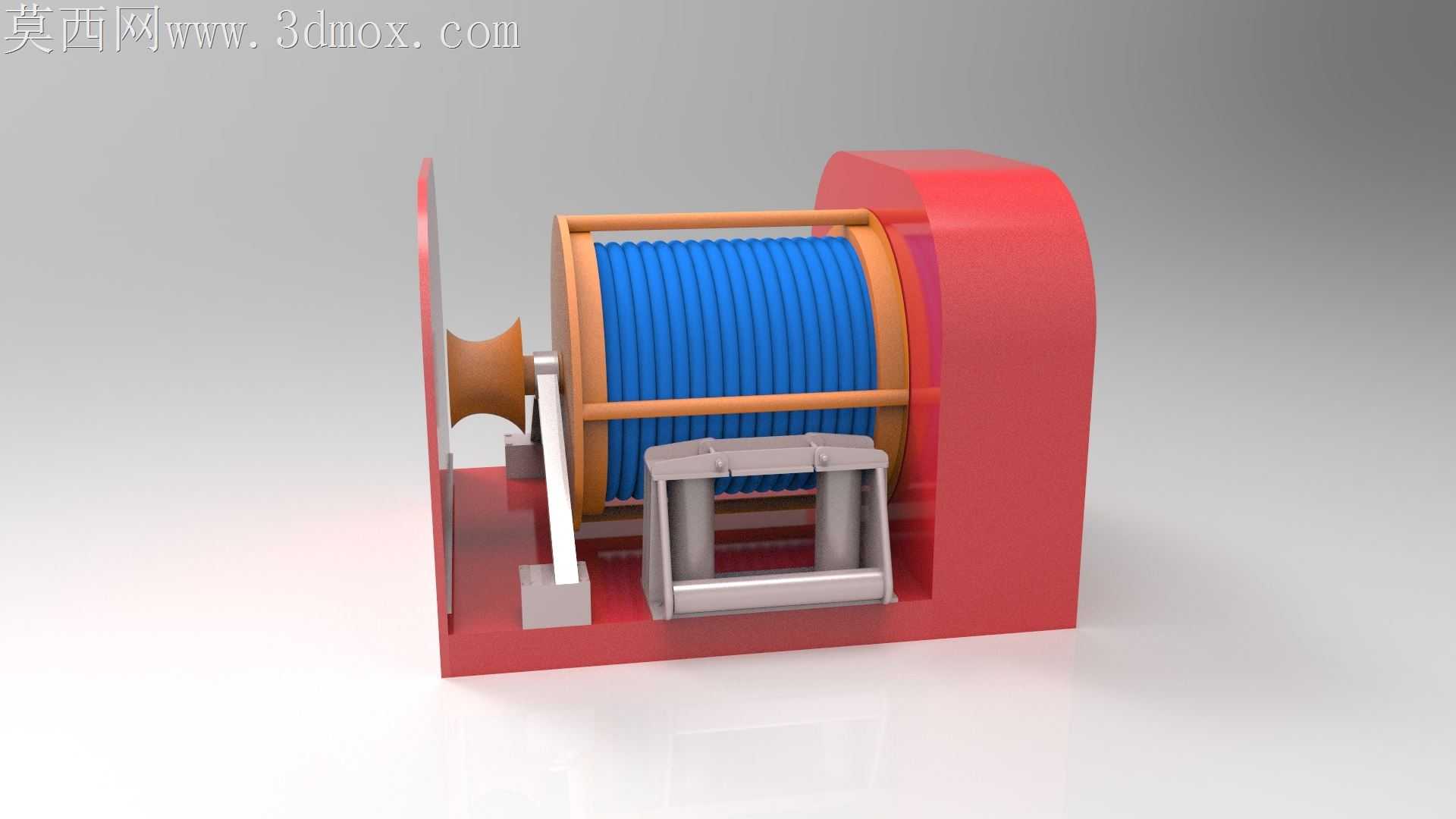

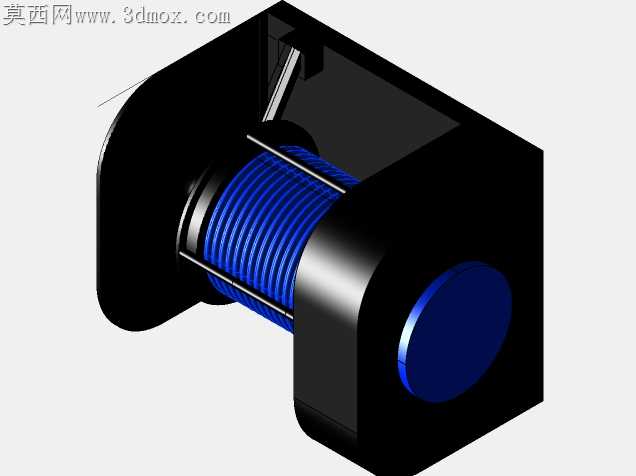

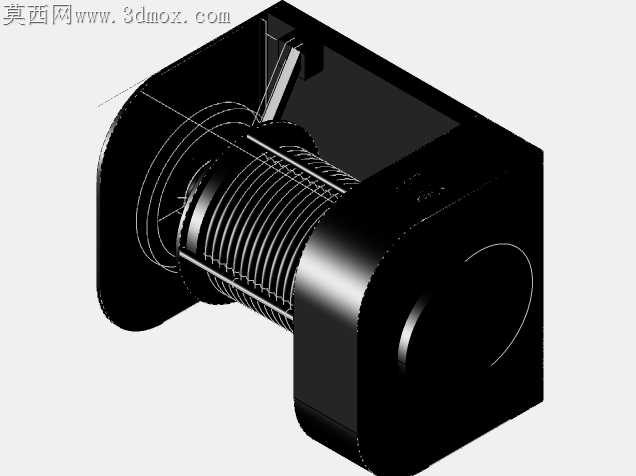

港口系泊作业现场，绳缆偏磨、排缆乱绳、机架受载变形是常年困扰运维的核心痛点，这套组合装置的结构设计完全围绕这些现场问题做针对性优化。卷筒外侧的橙色挡边做了12度的内倾斜度，不是常规的垂直法兰结构，绳缆在受横向拉力时不会被挡边锐角切割，多层缠绕时上层绳缆也不会卡入挡边与筒体的缝隙，减少绳缆磨损的同时，也避免了卡绳导致的卷筒过载。卷筒前方的导缆架没有采用常见的固定滚轮组，而是做了可小幅度横向滑移的框架结构，滑移行程刚好匹配卷筒的有效容绳宽度，绳缆收放过程中导缆架会随排缆位置自动偏移，无需人工拨绳就能让绳缆整齐排布在卷筒上，不会出现局部堆绳挤压的情况。侧部的红色护罩不是单纯的外覆盖件，内侧做了纵横交错的加强筋布局，刚好对应卷筒轴承座、减速单元的安装点位，护罩与底座焊接后形成封闭的箱型承力结构，绳缆满负载拉力下机架的形变量比开放式机架降低40%，不会出现轴承座偏移导致的卷筒卡滞。底座上的白色拨杆是排缆触发机构，没有采用复杂的电控传感器，纯机械结构靠绳缆的侧向推力触发导缆架的滑移换向，海上高盐高湿环境下不会出现电器元件腐蚀失效的问题，维护成本极低。导缆架的滚轮表面做了圆弧过渡的包胶层设计，接触绳缆时不会压伤绳缆的纤维结构，滚轮的安装轴做了防松卡槽设计，长期受交变拉力冲击也不会出现轴销窜动脱落。卷筒筒体表面做了细微的防滑纹路，空载收绳时绳缆不会在筒体表面打滑空转，带负载时纹路又能嵌入绳缆缝隙增大摩擦力，避免绳缆受突发拉力时整体滑移。侧部的喇叭口导缆口做了大圆角抛光处理，绳缆从任意角度引入都不会被端口刮擦，哪怕船舶受风浪影响出现大幅横摇，绳缆偏移角度超过30度也能顺畅导入卷筒。所有外露的连接螺栓都做了沉头设计，外表面没有突出的棱角，绳缆扫过机架表面时不会被螺栓头勾挂扯断，日常检修时也不会被突出的金属件磕碰划伤。底座的安装孔位做了长圆孔设计，现场安装时可以微调设备的固定位置，抵消船体甲板焊接的安装误差，不用额外扩孔就能完成精准对位。
