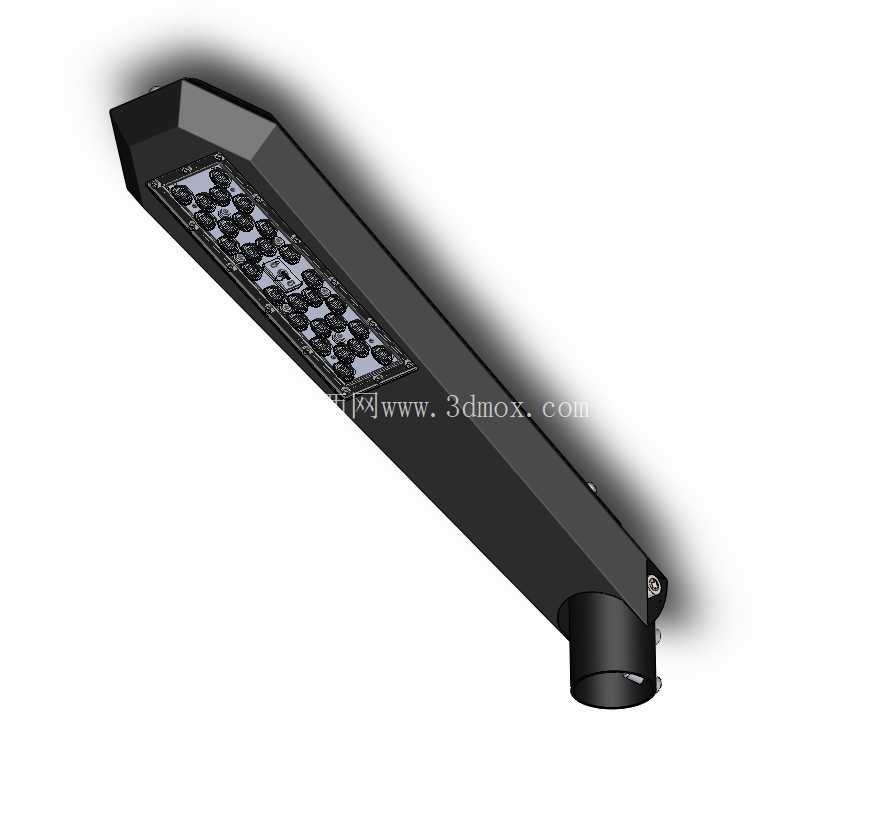

长条形多模组LED道路照明灯具结构

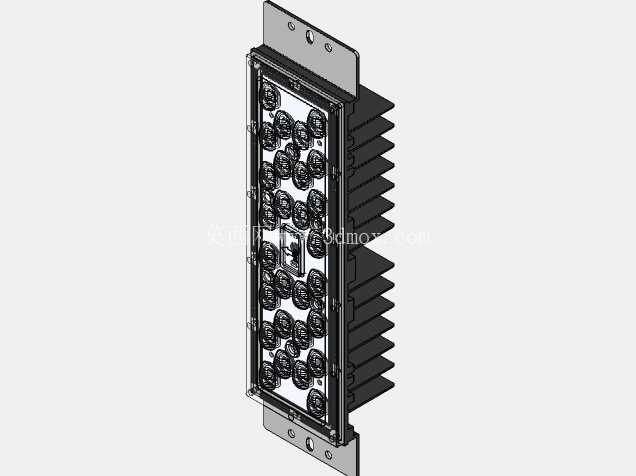

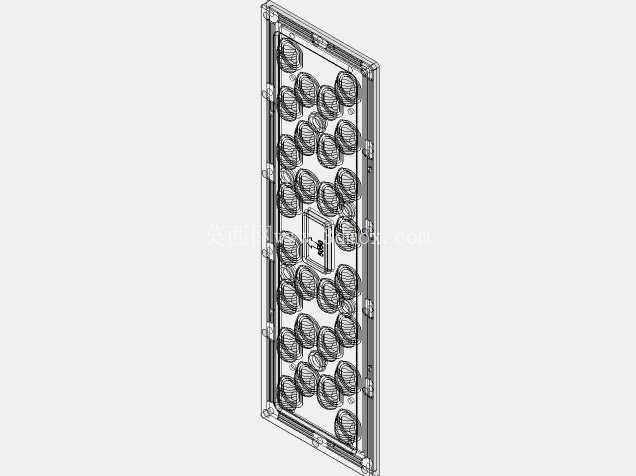

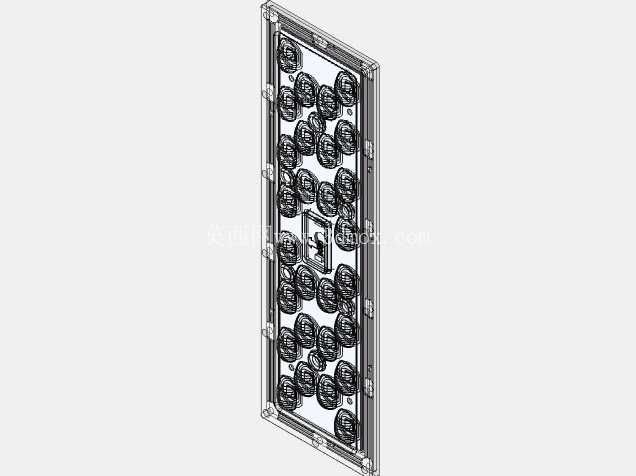

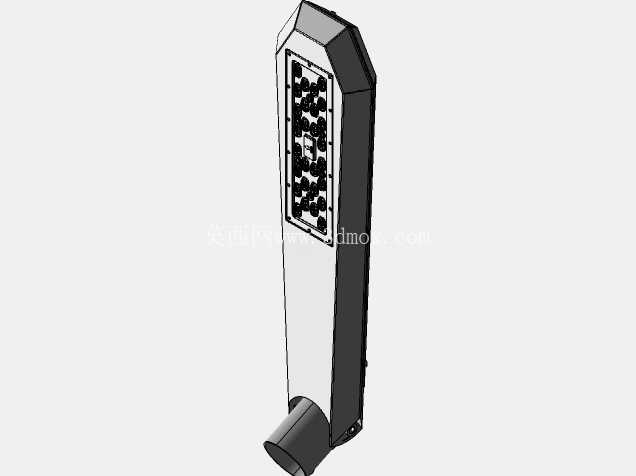

这款长条形道路照明灯具的结构设计，核心围绕户外市政道路、工业园区支路、城郊通勤路段的夜间照明需求展开，区别于传统高压钠灯的臃肿结构，整体采用一体化压铸成型的长条形壳体，在保证结构强度的同时兼顾散热效率与风阻表现。从实际应用场景来看，这类灯具主要适配6-12米高度的常规道路灯杆，安装后可覆盖单侧8-15米宽度的路面照明范围，多颗LED光源呈矩阵式排布在灯体正面的透光区域，每颗光源对应独立的配光透镜，可将光线精准投射到路面区域，减少无效的光溢出与眩光问题，避免对道路通行的驾驶员造成视觉干扰。

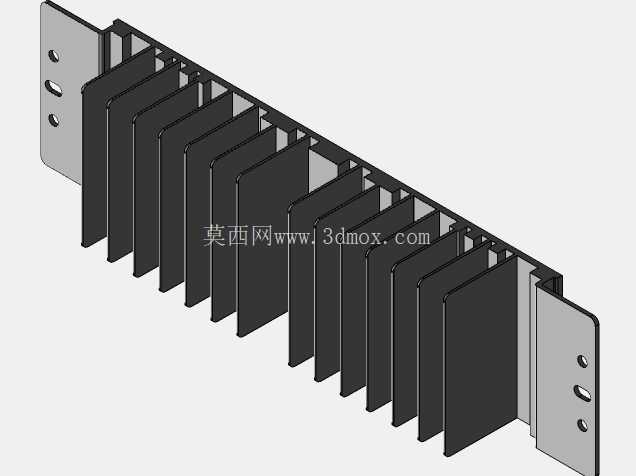

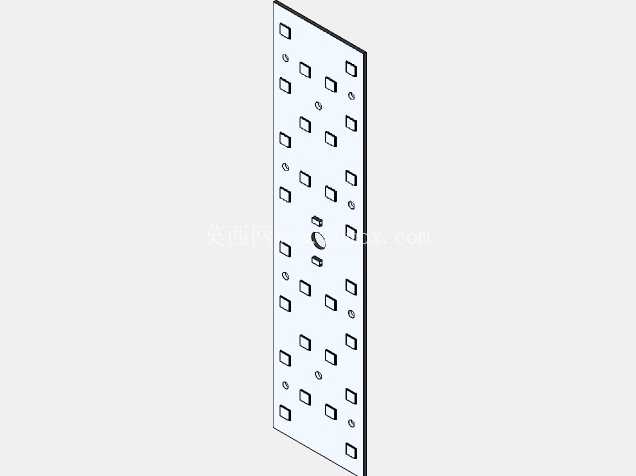

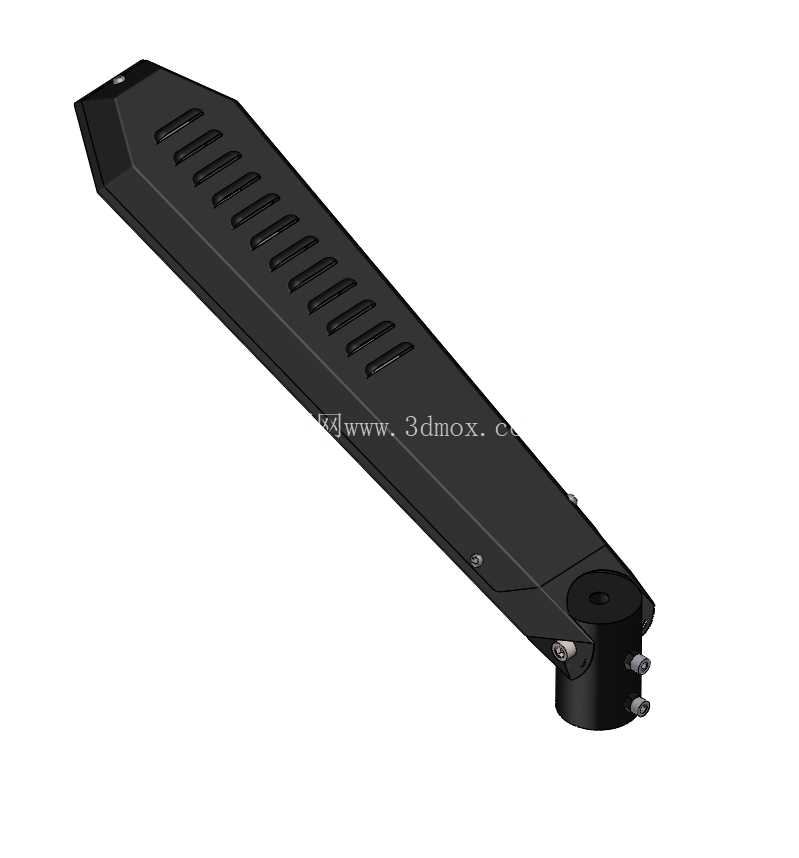

设计过程中首先考虑的是户外长期使用的可靠性，壳体采用压铸铝合金材质，表面做户外级静电喷塑处理，可耐受沿海高盐雾、北方低温冻融、南方高温高湿等不同气候环境下的长期使用，壳体侧面预留的散热筋结构与灯体内部的光源铝基板直接贴合，可将LED工作产生的热量快速传导到外部壳体，通过自然对流完成散热，无需额外加装散热风扇，降低后期运维的故障点。灯体尾部的安装套筒采用标准圆柱式结构，适配市面常规直径的灯杆插接端，套筒侧面预留紧固螺丝位，安装时将灯体套入灯杆端部后拧紧侧面的紧固螺栓即可完成固定，同时套筒与灯体主体的连接位置做了角度调节结构，可根据道路的实际宽度、灯杆的安装高度调整灯体的俯仰角度，保证照明光斑完全覆盖需要照亮的路面区域。

灯体正面的透光面板采用钢化玻璃材质，通过密封胶条与壳体压紧固定，整体防护等级可达到IP66级别，可完全阻挡灰尘进入，同时耐受暴雨冲刷与高压水枪冲洗，不会出现内部进水短路的问题。光源区域的矩阵排布设计，可根据实际道路的照明亮度需求，灵活调整LED灯珠的数量与功率，单灯功率覆盖30W到120W区间，适配不同等级道路的照明标准要求，比如小区支路可选用低功率配置，城市主干道可选用高功率高密度的光源配置。从安装边界来看，灯体整体长度控制在0.8米到1.2米区间，宽度不超过0.15米，整体重量控制在8公斤以内，单人即可完成高空安装作业，不需要额外的吊装辅助设备，灯体尾部的接线腔预留了标准的线缆穿入孔，内置接线端子，安装时直接将灯杆内的供电线缆接入端子即可完成接线，腔盖通过螺丝压紧密封胶圈，保证接线区域的防水性能。

结构设计上还考虑了后期维护的便捷性，灯体正面的透光面板采用可拆卸式压条固定，当个别光源出现故障时，无需将整个灯体从灯杆上拆下，仅需在高空打开正面的压条，即可更换对应的光源模组与驱动电源，大幅降低后期运维的时间成本与人工成本。灯体的外形采用流线型斜切设计，除了提升视觉美观度之外，还可有效降低大风天气下的风阻系数，减少灯杆承受的风载荷，提升极端大风天气下的安装可靠性，避免灯体出现松动甚至脱落的风险。壳体的压铸模具设计中，将安装孔位、散热筋、接线腔结构全部集成在一次压铸成型的工序中，减少后续二次加工的工序量，提升批量生产的效率与一致性，壳体壁厚控制在2.5mm到3mm之间，在保证结构强度满足抗12级大风要求的前提下，尽可能控制壳体重量，降低材料成本与安装负载。
