地磅汽车衡称重设备结构设计方案

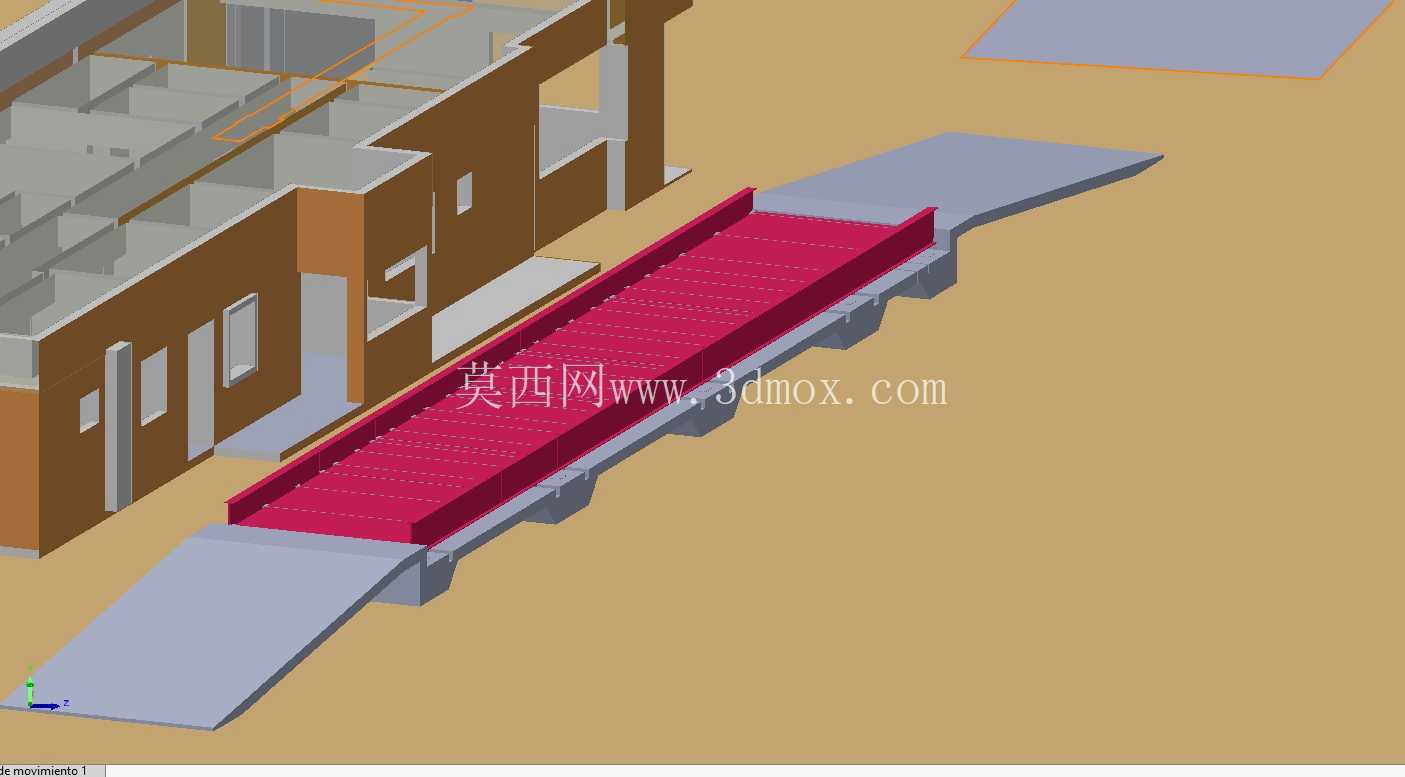

本次呈现的三维结构方案覆盖两类主流汽车衡安装形式，分别为带基坑式与无基坑地上式，可适配不同厂区、物流园、工地的场地条件。从实际应用场景来看，带基坑式汽车衡多用于场地空间有限、不希望引坡占用过多通行面积的场景，安装完成后秤台表面与周边地面齐平，车辆上下秤台无需爬坡，转弯、通行的流畅度更高，尤其适合厂区内部通道狭窄、重载车辆频繁通行的作业环境；无基坑地上式结构则无需开挖大型基坑，施工周期更短，后期维护时可直接接触秤台底部的传感器与支撑结构，排水性能更优，适合南方多雨区域、地下水位较高的场地，或是临时作业点需要快速部署称重设备的场景。

从设备实际用途出发，该类设备主要用于货运车辆的整车重量计量，覆盖工矿企业原材料进场称重、产成品出库核重、物流园区货物配载称重、建筑工地渣土运输核重、公路超限检测初筛等多个场景，计量精度直接关系到贸易结算的公平性、货运配载的安全性，因此结构设计阶段需要充分考虑重载冲击、长期交变载荷、环境腐蚀等多重影响因素。

产品功能特性方面，两类结构均采用模块化秤台设计，标准节段可根据所需称重长度灵活拼接，单节秤台采用型钢组焊的框架结构，上表面铺设防滑花纹钢板，避免车辆上下秤台时出现打滑；秤台两端设置过渡引坡，引坡与秤台衔接处预留合理间隙，避免热胀冷缩或重载变形后出现卡滞问题；支撑点采用高精度称重传感器布置方案，根据秤台总长度合理分配传感器点位，保证每个受力点的载荷传递均匀，减少偏载带来的计量误差；两侧设置安全限位装置，限制车辆急刹、上下秤台冲击带来的秤台横向、纵向位移，避免传感器受侧向力损坏。

设计思路上，首先根据常见货运车辆的轴重、轴距确定秤台的额定载荷与总长度，常规配置下可覆盖前四后八货运车、半挂列车等主流车型的称重需求；其次针对不同安装形式做结构差异化设计，带基坑式结构重点优化秤台侧面的密封结构，避免基坑内积水、积尘进入传感器安装区域，同时预留检修通道与排水坡度，方便后期运维人员进入基坑清理杂物、校准传感器；无基坑式结构则重点优化引坡的坡度与承载能力，引坡采用渐变式结构，降低车辆上下秤台的冲击载荷，同时基础施工时只需在传感器支撑位置做混凝土墩，无需整体开挖，大幅降低土建成本。

外形尺寸与安装边界方面，单节标准秤台宽度适配常规货运车辆的轮距，可根据需求拼接为不同总长度的秤体，满足不同车型的整车称重需求；带基坑式安装时，基坑深度需匹配秤台主体高度与传感器安装空间，基坑周边需设置防撞护边，避免车辆转弯时剐蹭秤台边缘；无基坑式安装时，引坡长度根据坡度要求计算确定，保证车辆低速上下时无明显颠簸，两侧需设置明显的通行标识与防护边，防止车辆偏驶冲出秤台。两类结构的传感器信号线均采用穿管暗敷方式，避免车辆碾压造成线路损坏，接线盒布置在秤台中部的密封箱内，方便后期调试与维护。

从结构细节来看，秤台焊接完成后需做整体去应力处理，减少长期使用后的焊接变形，表面采用多层防腐涂装，适应户外露天使用的日晒雨淋环境；传感器安装座采用机加工件，保证安装面的平面度与水平度，确保传感器受力方向垂直于秤台平面，避免侧向分力影响计量精度；限位装置采用可调式结构，安装调试时可根据现场实际情况调整限位间隙，既保证秤台在受冲击时不会出现过大位移，又不会因间隙过小导致秤台卡滞影响称重准确性。
