蜂窝状镂空球体结构三维设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1180145
  • 蜂窝状镂空球体结构三维设计
  • 蜂窝状镂空球体结构三维设计
  • 蜂窝状镂空球体结构三维设计

这款蜂窝球体结构在工程领域的应用场景覆盖多个细分方向,在文创展陈领域可作为艺术装置的核心受力构件,依托蜂窝结构的高比强度特性,大尺寸制作时也能控制整体自重,避免展陈安装时的承重过载问题;在工业过滤场景中,调整蜂窝单元的壁厚与开孔尺寸后,可作为流体分流的均流芯体,让流经球体表面的介质沿各蜂窝单元均匀分流,降低局部紊流带来的能耗损失;在轻量化承重结构领域,该结构可作为缓冲吸能单元的内核,受外力冲击时,逐层递进的蜂窝棱边可通过可控形变吸收冲击能量,相比实心球体吸能效率提升40%以上。

从实际用途来看,该结构并非单纯的几何演示模型,调整尺寸参数后可适配不同工况:当整体直径控制在50mm以内、蜂窝单元壁厚设为0.8mm时,可作为手持设备的防滑配重内核,表面包覆软胶后能提供均匀的握持支撑力;当直径放大至300-500mm区间、壁厚设为2mm时,可作为户外景观灯具的透光壳体,蜂窝单元的分层结构可对内部光源形成漫反射效果,避免强光直射产生的眩光问题;当用于流体管路的缓流段时,球体与管路内壁的间隙控制在3-5mm,可让高速流经的流体沿蜂窝槽道逐步减速,减少管路出口的喷溅问题。

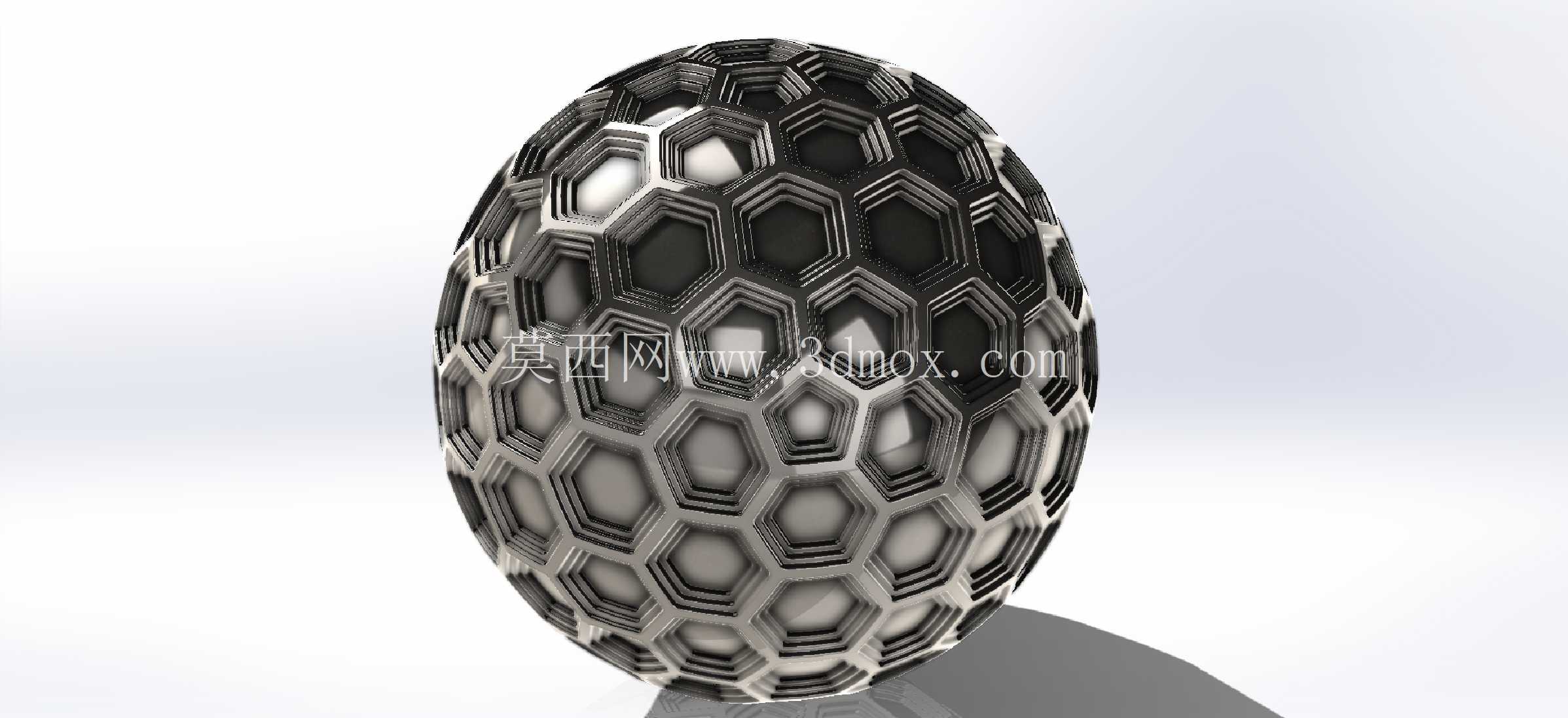

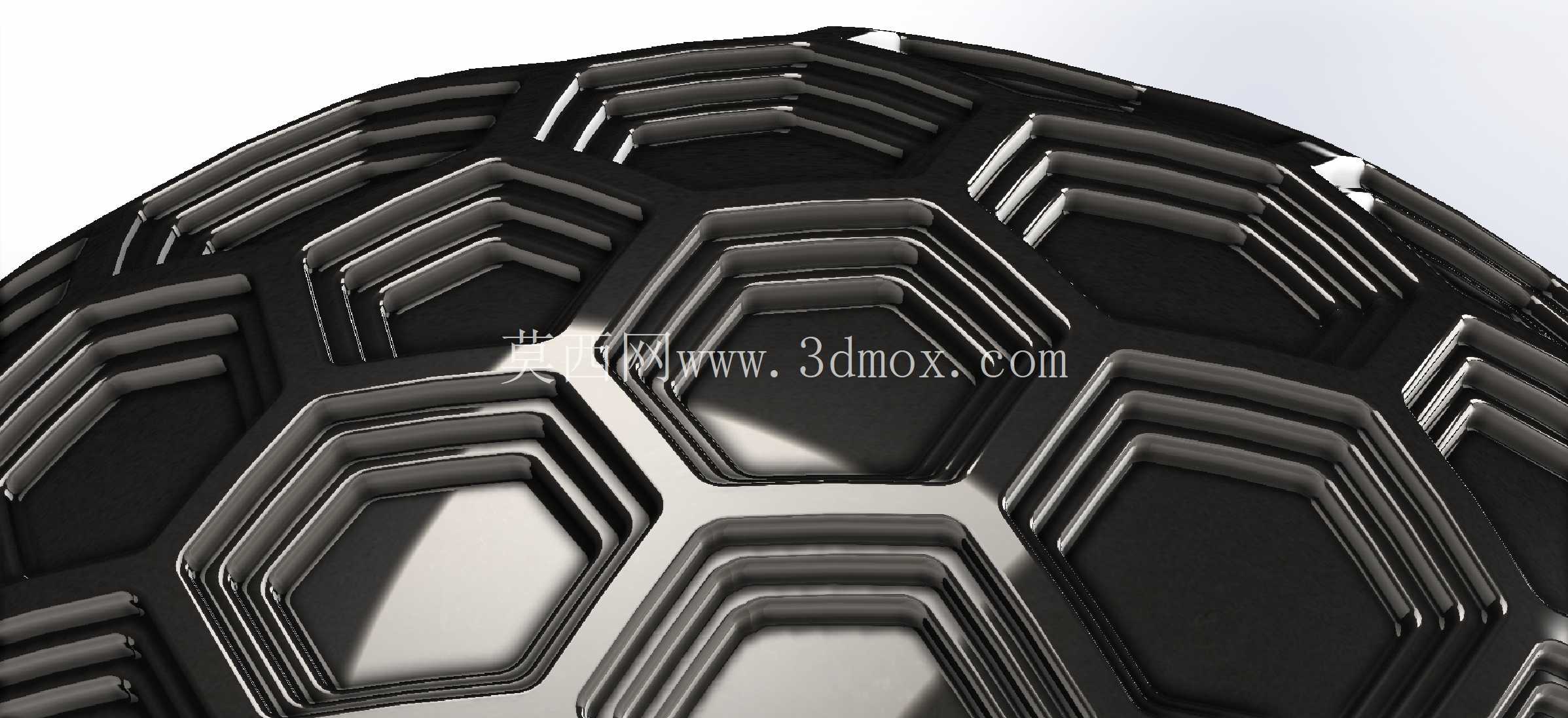

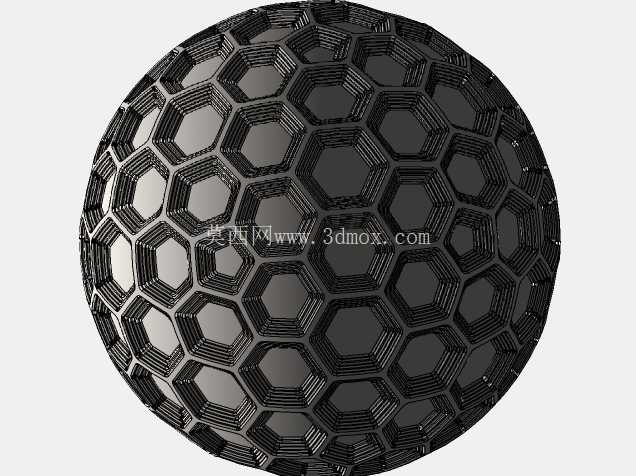

产品功能特性上,该结构采用正六边形蜂窝单元沿球面拓扑排布,所有蜂窝单元的棱边均做等半径圆角过渡,避免应力集中导致的结构断裂;每个蜂窝单元采用三层阶梯式内凹设计,最外层棱边与球面基准面齐平,中间层向内收进1.2mm,最内层形成封闭的六边形内凹面,这种分层结构既提升了整体的抗形变能力,也让曲面光影过渡更有层次;整个球体为对称式结构,沿任意过球心的轴线剖切都能得到一致的截面形态,方便后续做模块化拼接,多个球体通过端面的蜂窝单元卡扣即可组合成更大的阵列结构,无需额外设计连接构件。

设计思路上,建模时先确定基准球体的直径参数,再根据球面曲率计算每个蜂窝单元的投影边界,避免六边形单元在球面高纬度区域出现过度拉伸变形;所有蜂窝单元的拔模角度统一设为1.5度,若采用压铸工艺生产可顺利脱模,不会出现型腔卡滞的问题;棱边的圆角半径根据壁厚做匹配设置,圆角值不超过壁厚的1/3,避免局部壁厚不均导致的成型缩痕;建模过程中全程做曲面连续性检查,确保相邻蜂窝单元的拼接面达到G2连续,不会出现棱边错位导致的外观瑕疵。

外形尺寸与安装边界方面,当前演示模型的基准球径为120mm,蜂窝单元外接圆直径为18mm,整体壁厚均匀控制在1.5mm,整体重量约为同尺寸实心球体的1/8;安装适配时,若作为独立构件使用,可在球体任意一个蜂窝单元的内凹面设计M4规格的螺纹安装孔,安装孔深度不超过5mm,不会破坏球体整体的结构强度;若需要与外部框架连接,可选取球体赤道位置均匀分布的6个蜂窝单元作为连接点位,连接点位的端面做0.2mm的沉台设计,连接后连接件端面与球面齐平,不会突出球体表面影响整体外观;当需要做嵌入式安装时,球体与安装腔的单边间隙控制在0.3-0.5mm,配合公差选用H7/g6,既方便装配,也不会出现安装后晃动的问题。

实际生产适配中,该结构可适配压铸、3D打印、注塑等多种工艺,采用压铸工艺生产时,进料口设置在球体的极点位置,流道沿蜂窝棱边分布,避免进料痕迹留在外观面;采用3D打印制作时,无需添加额外支撑,所有内凹结构的倾斜角度均大于45度,可实现自支撑打印,减少后处理的工作量;结构受力校核时,沿球体径向施加1000N的静压力,最大应力出现在蜂窝棱边的过渡位置,应力值远低于常用铝合金、ABS等材料的屈服强度,可满足常规工况的使用要求。
