高荷载混凝土梁配筋构造三维设计

做结构配筋设计的时候，很多刚入行的工程师容易忽略高荷载工况下的钢筋排布细节，这套配筋构造模型刚好把容易出问题的节点做了具象化呈现。先从实际应用场景说，这类配筋方案主要用在工业厂房重载梁、大跨度公共建筑主梁、重型设备基础承托梁这类场景，这类构件的长期荷载往往远超普通民用建筑梁，普通的配筋构造很容易在锚固端、压力区过渡段出现应力集中，轻则导致梁体开裂，重则引发结构失效。

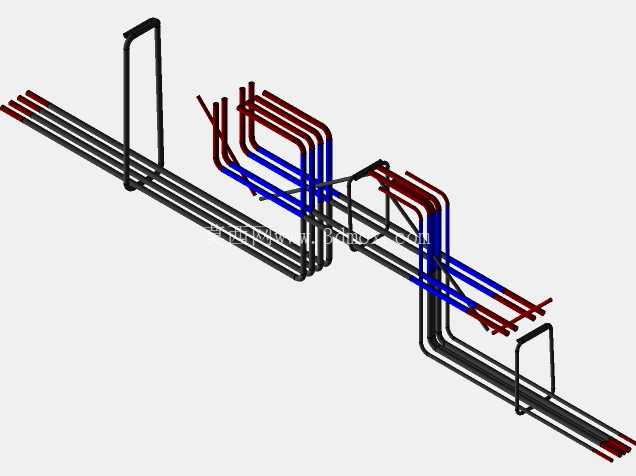

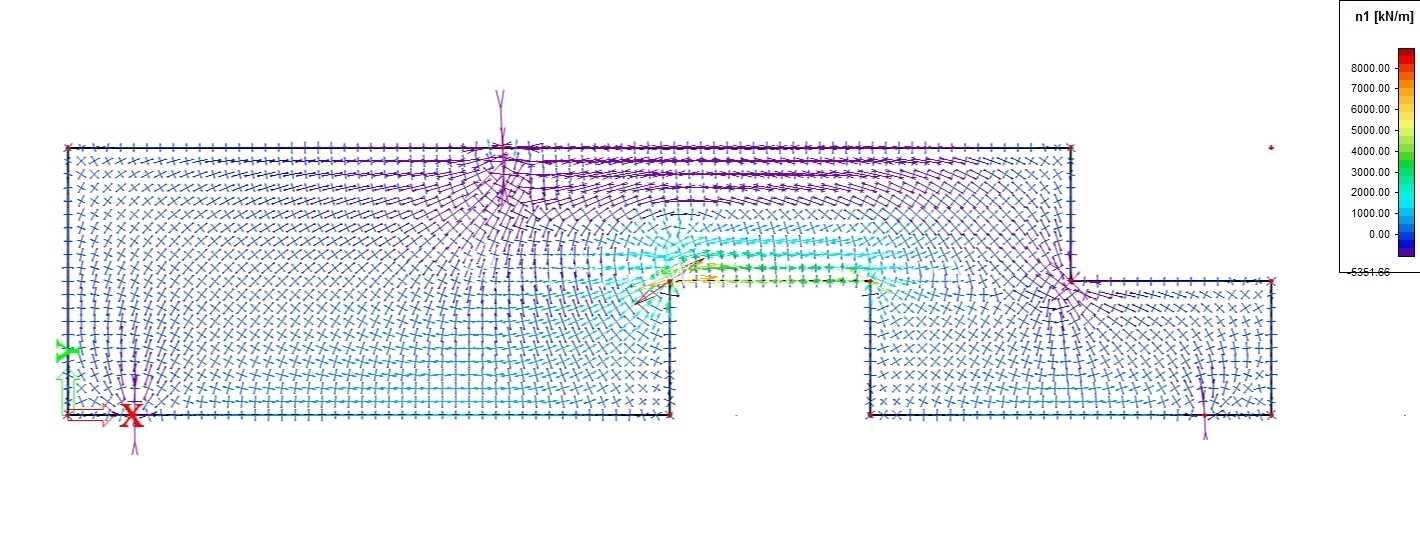

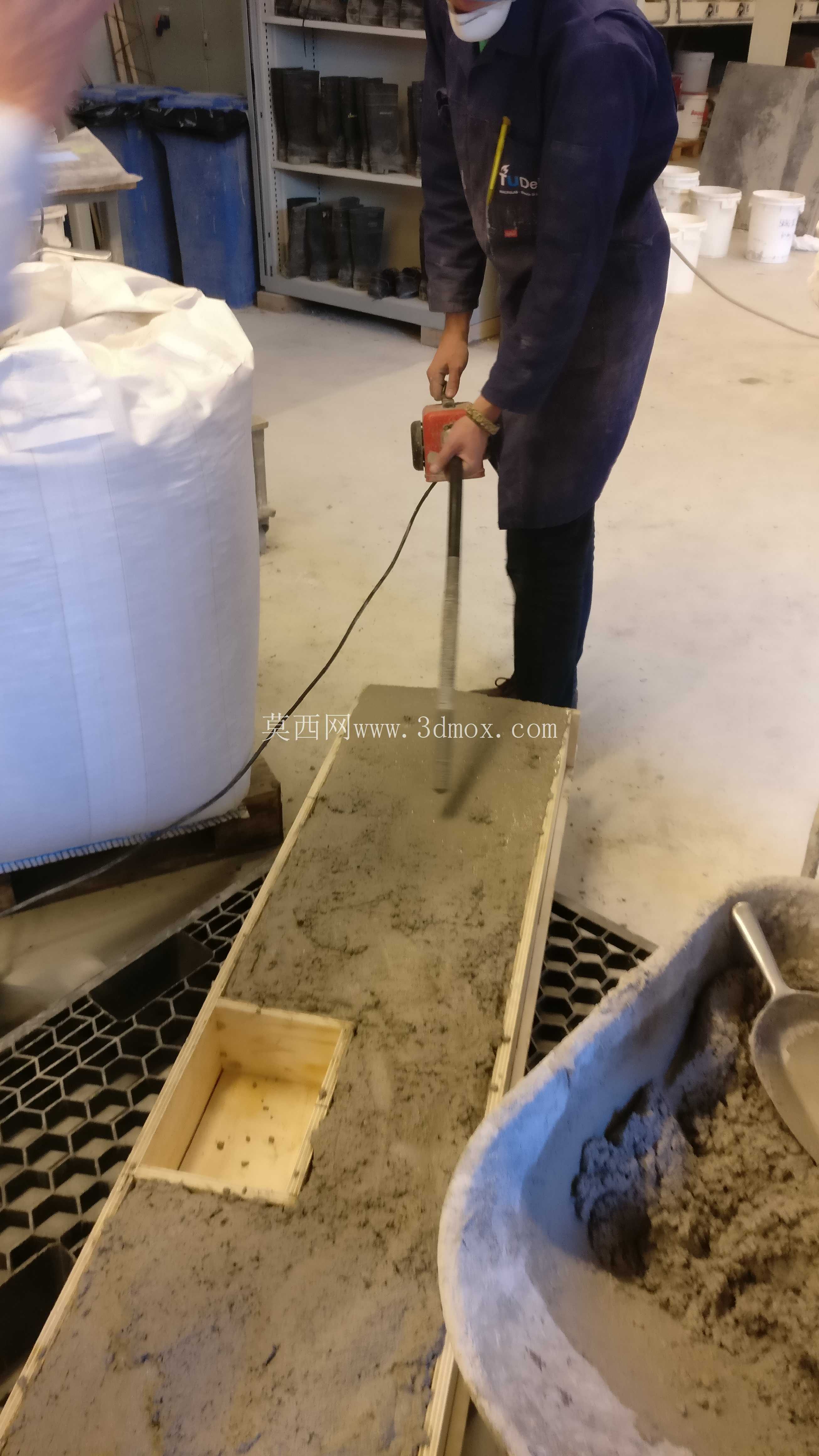

从受力逻辑倒推设计思路的话，首先要明确钢筋的受力分区：模型里用蓝色标识的是伸入压力区的钢筋段，这个区域的钢筋排布不能只看配筋率够不够，还要考虑钢筋和混凝土的握裹力传递路径——很多新手做设计的时候，只算总配筋面积，把钢筋随便并排摆放，结果压力区的钢筋间距过小，混凝土骨料没法填充到钢筋间隙里，反而降低了结合面的抗剪能力，这套模型里的钢筋排布特意留足了骨料填充间隙，纵向受力筋的净距控制在规范要求的上限区间，既保证配筋率达标，又给混凝土浇筑留足操作空间。

红色标识的是钢筋锚固长度段，这个部分的设计核心是解决钢筋和混凝土的协同受力问题，高荷载下梁端的弯矩剪力叠加，锚固段如果长度不足或者弯折角度不对，很容易出现钢筋滑移，模型里的锚固段弯折半径、延伸长度都做了精准还原，箍筋的排布也跟着受力做了加密：在弯矩突变的节点位置，箍筋间距缩小，同时增设了附加的拉结筋，把纵向受力筋和腰筋连成整体，避免受荷时钢筋出现侧向位移。

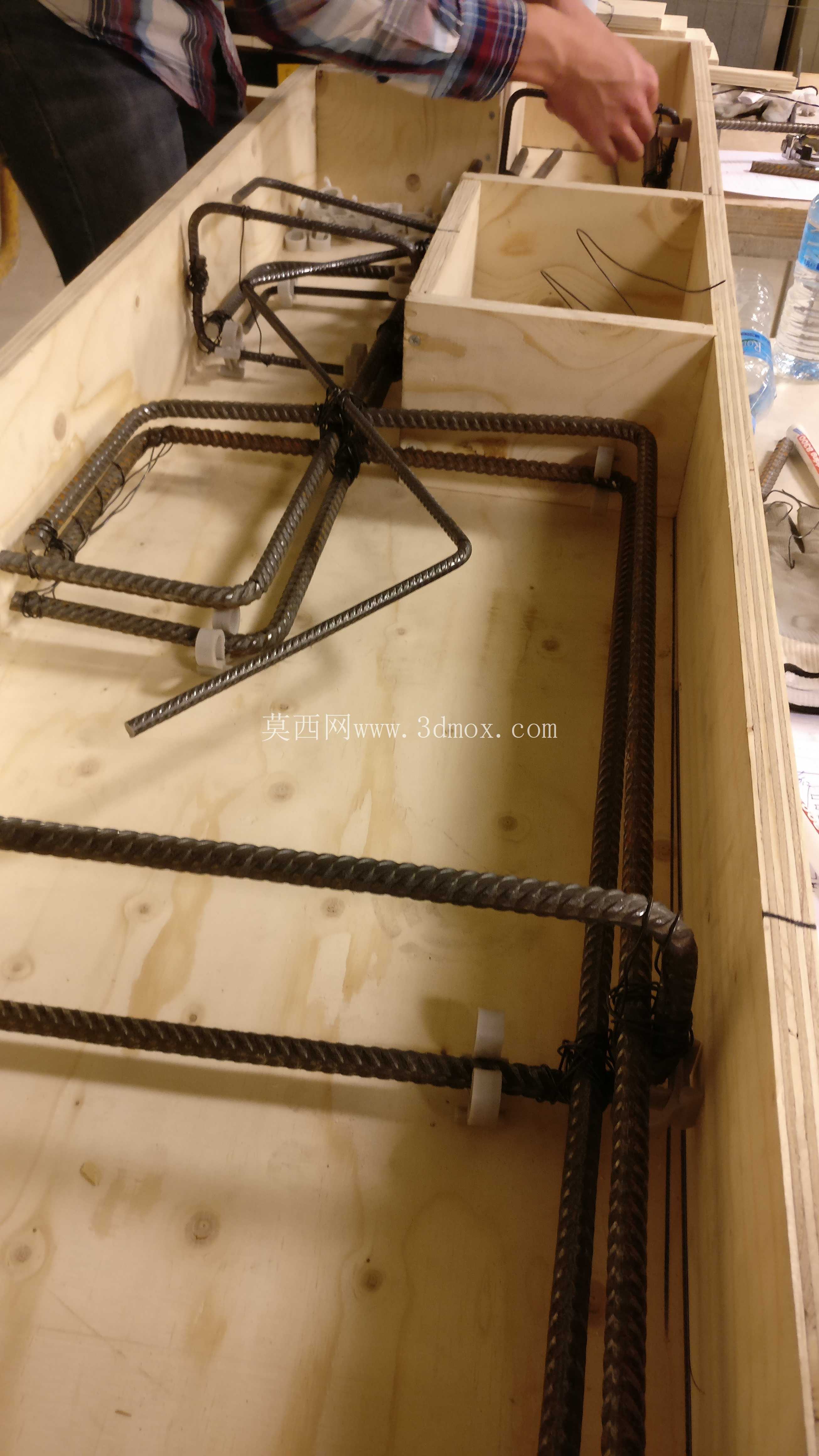

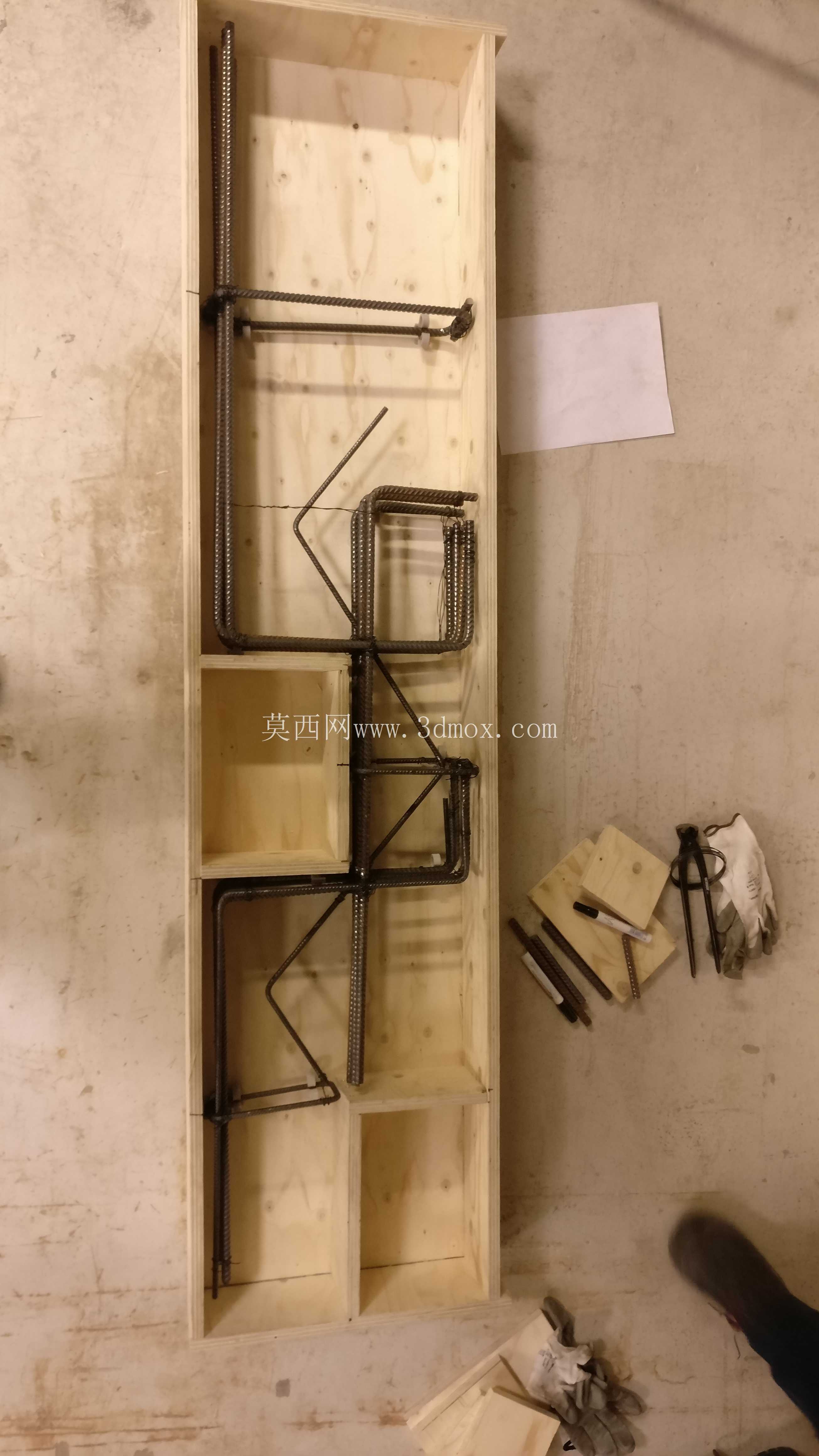

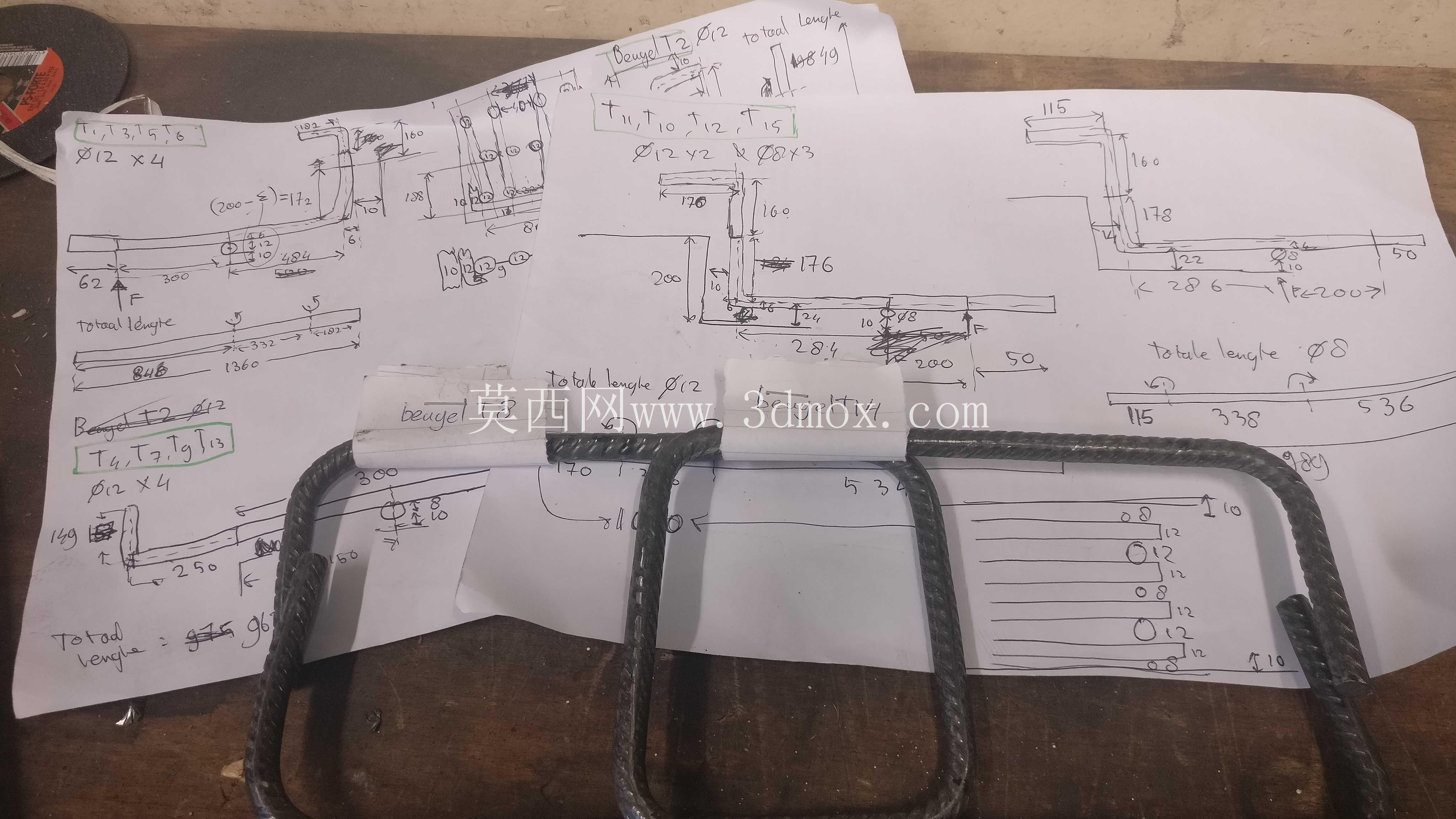

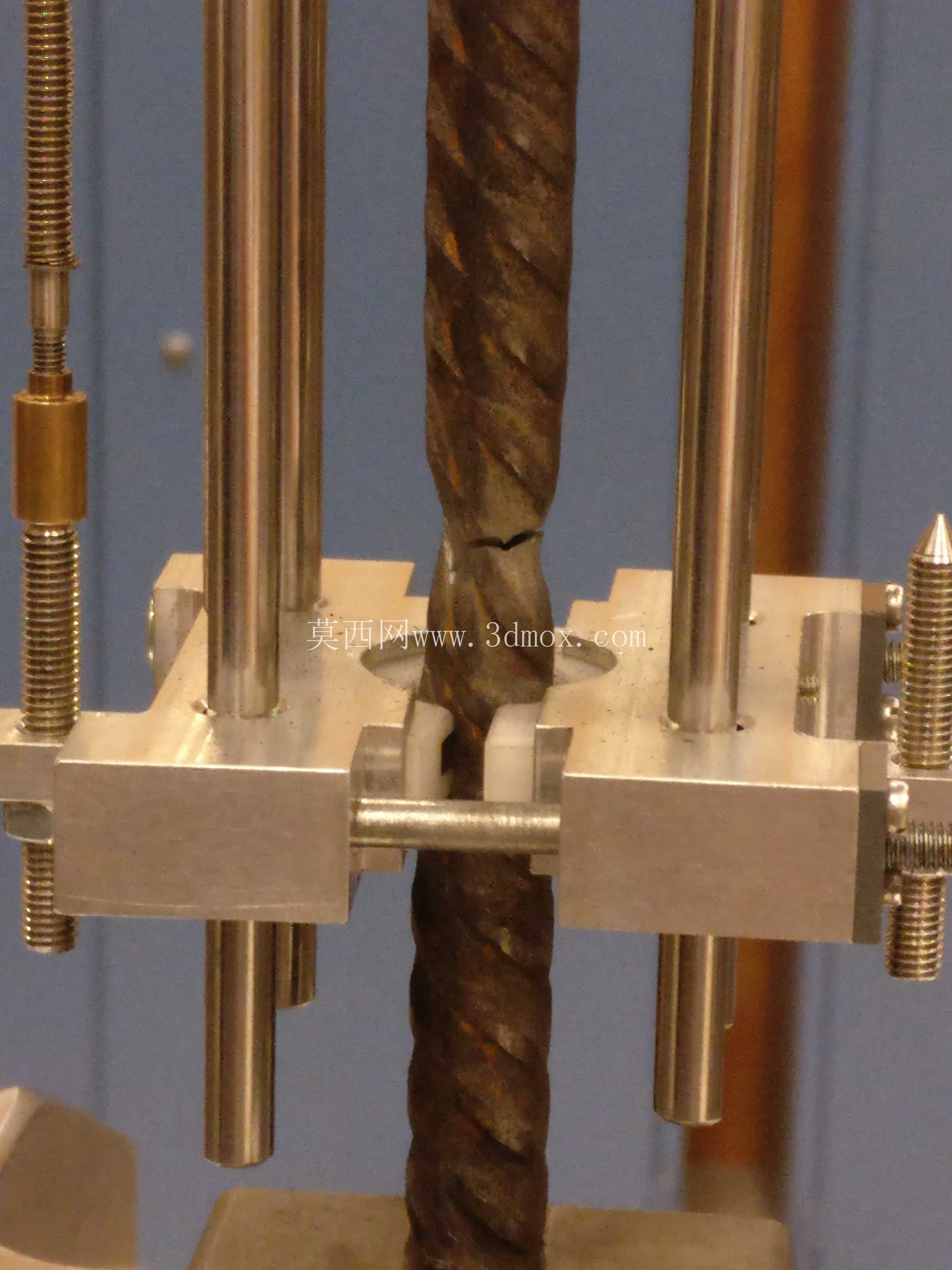

再看安装边界的细节，这套配筋构造的外轮廓尺寸完全匹配常规梁体的截面模数，纵向钢筋的伸出长度预留了后续和相邻构件钢筋接驳的余量，两端的U型定位筋不光是构造作用，实际施工的时候可以直接作为钢筋骨架的定位支撑，不用额外增设临时马凳，能减少现场施工的辅助工序。很多人做配筋三维模型的时候，只会把钢筋摆成示意样子，忽略了钢筋弯折的加工半径——实际工程里钢筋弯折是有最小半径要求的，半径太小会损伤钢筋母材的力学性能，这套模型里所有的钢筋弯折处都按照工程实际的加工半径做了圆弧过渡，没有出现直角硬弯折的错误，不管是用来做施工技术交底，还是给钢筋加工班组做下料参考，都能直接对应到实际加工工序。

另外要提的是腰筋的排布设计，高荷载梁的截面高度往往比较大，梁侧的混凝土容易出现收缩裂缝，模型里的腰筋沿着梁高均匀排布，通过拉筋和箍筋形成整体的钢筋网片，不光能承担梁侧的温度应力，还能在受荷时约束核心区混凝土的横向变形，提升梁体的整体抗剪承载力。不同颜色的钢筋区分也能帮施工人员快速识别不同受力功能的钢筋，避免现场绑扎的时候把压力区钢筋和锚固段的位置搞混，减少施工错误。从建模精度上来说，每根钢筋的直径、排布间距都和实际设计参数对应，没有出现钢筋穿模、位置冲突的问题，做施工模拟的时候可以直接导入BIM软件做碰撞检查，提前发现钢筋和机电管线、预埋构件的冲突点，减少现场返工的概率。
