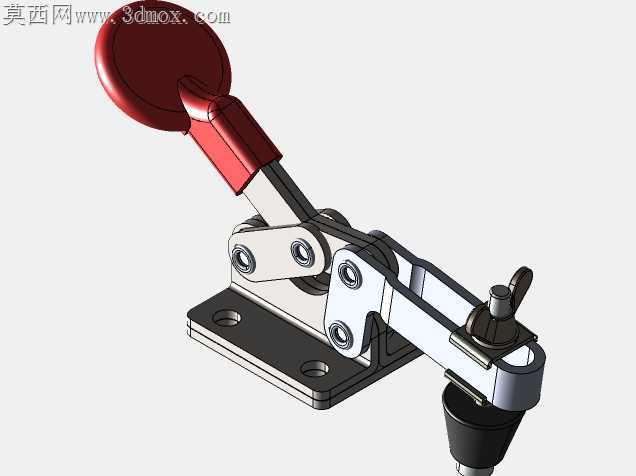

水平式快速压紧手动夹钳结构设计

车间里老式侧压夹钳常出现压头偏磨、锁紧后受力回弹的问题，根源在于连杆铰接点的力臂分配没做适配加工场景的优化，这款水平式快速夹钳在铰接位的公差配合上做了针对性调整。底座安装孔做了沉头锪平处理，避免螺栓头突出干涉工件放置，沉孔深度刚好覆盖标准内六角螺栓的头部高度，不会因为沉孔过深削弱底座安装面的结构强度。压杆末端的红色握套做了贴合指腹的弧面凸起，长时间按压操作不会磨手，握套和金属杆的配合采用过盈压装，不需要额外打胶固定，日常频繁开合也不会出现松脱打滑。肘节机构的过死点位置做了0.12mm的过盈行程设计，压头压紧工件后，连杆刚好越过力的死点，就算加工过程中出现设备振动，夹钳也不会意外松脱，同时这个过盈量控制得恰到好处，手动解锁时不需要用太大力气，单手就能轻松扳开。压头部分采用可调节螺杆结构，螺杆上的细牙螺纹能精准调整压紧高度，适配不同厚度的工件装夹，螺杆底部的橡胶压头能避免压伤工件表面，同时增大接触摩擦力，防止工件在压紧过程中出现滑移。铰接销轴的配合间隙控制在0.02mm以内，既保证连杆转动灵活没有卡滞，又不会因为间隙过大出现压紧时的晃动偏移，销轴两端做了铆边处理，不需要额外加装卡簧，减少装配零件数量的同时，避免车间里的切削粉尘进入铰接缝隙造成磨损。底座的安装面做了0.01mm的平面度要求，安装到工装台面上不会出现翘曲，保证压头下压时的垂直度，不会因为底座倾斜导致压头单侧受力过早磨损。夹钳整体的开合角度做了优化，张开时压头抬升高度足够，方便工人取放工件，不会出现压头挡料的情况，闭合时握把刚好处于水平位置，符合工人操作的发力习惯，长时间装夹作业也不容易产生手部疲劳。所有金属板材件都做了圆角去毛刺处理，没有尖锐的边角，避免操作时划伤工人，表面做了镀彩锌处理，在车间潮湿多切削液的环境下也不容易生锈，延长夹具的使用寿命。
