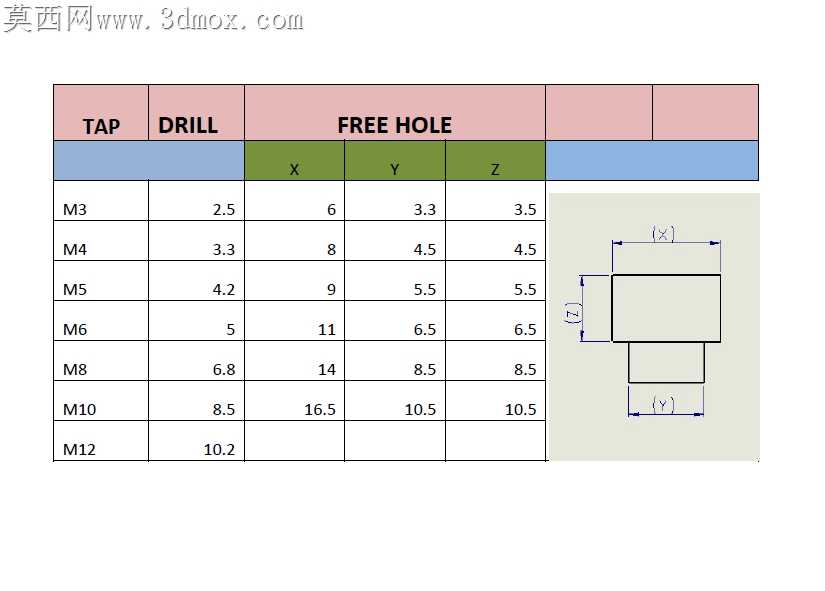

多规格内六角圆柱头螺栓配套孔位参数参考

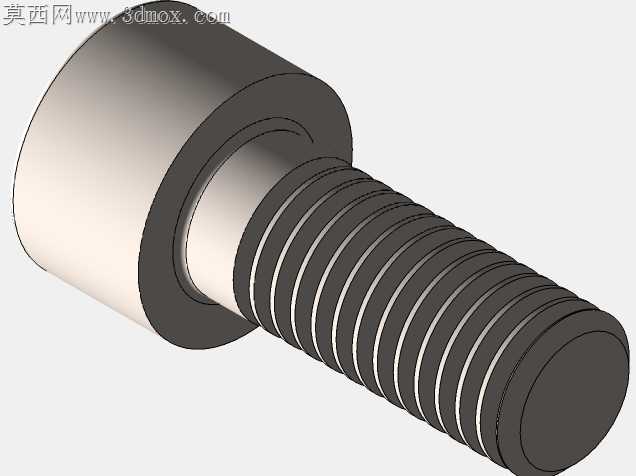

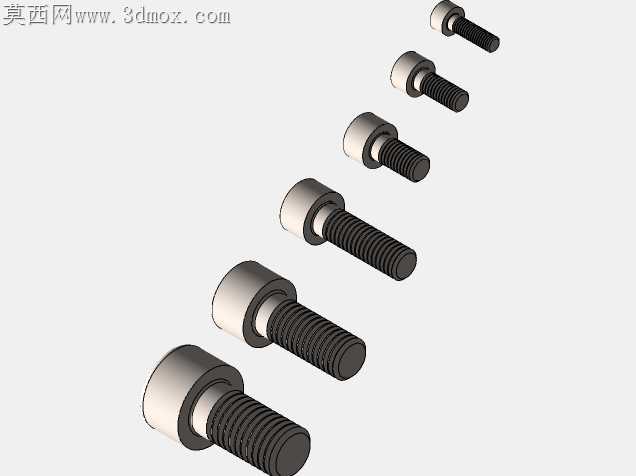

车间现场装配内六角螺栓时，常遇到沉孔深度不足导致螺栓头凸出工件表面、螺纹底孔偏大造成滑牙、自由孔间隙过小装配时螺栓杆卡滞等问题，这套参数模型正是针对这些现场加工痛点梳理的全规格适配数据。不同规格螺栓对应的沉孔倒角、螺纹有效深度、自由孔同轴度公差都做了对应匹配，M3到M10的每一款螺栓都对应了实际加工中需要预留的让刀空间，比如攻丝时排屑槽需要的深度冗余，沉孔加工时铣刀让刀的直径余量，这些细节在普通标准手册里往往只标注理论尺寸，没考虑实际加工时刀具磨损、工件材质硬度带来的尺寸偏差。螺栓头部的内六角驱动深度也对应了实际扳手的插入余量，不会出现扳手插接过浅拧动时崩裂六角棱边的情况，自由孔的尺寸比螺栓公称直径大出的间隙值，刚好抵消多板叠装时的孔位错位误差，不会出现螺栓穿不过去需要强行铰孔的麻烦。螺纹底孔的尺寸区分了钢件和铝件的加工差异，钢件攻丝时底孔稍大避免丝锥断裂，铝件攻丝时底孔稍小保证螺纹啮合强度，这些取舍都是实际加工中反复试错攒下的经验，不是照搬理论公差的纸面数据。沉孔的深度公差控制在螺栓头沉入工件表面0.2到0.5毫米，既不会因为沉孔过深导致螺栓头完全陷进去无法拆卸，也不会因为凸出表面干涉其他装配零件，螺栓杆部的光杆段长度也对应了被连接件的总厚度，避免螺纹段拧入被连接件造成装配应力集中。现场做钣金件、机加工件的螺纹连接时，直接对照这套参数选孔位尺寸，不用反复查手册换算公差，也能减少因为孔位尺寸不匹配造成的零件报废，比如之前遇到过M6螺栓沉孔直径只做了10毫米，螺栓头放不进去只能返工扩孔，对照这套参数就能直接避开这类低级错误。不同表面处理的螺栓对应的孔位尺寸也留了余量，镀锌、发黑处理的螺栓表面镀层厚度带来的尺寸增加，在自由孔和沉孔直径里都提前预留了补偿量，不会出现镀层后螺栓装不进去的情况。
