方管金属转角防护栏杆装配结构

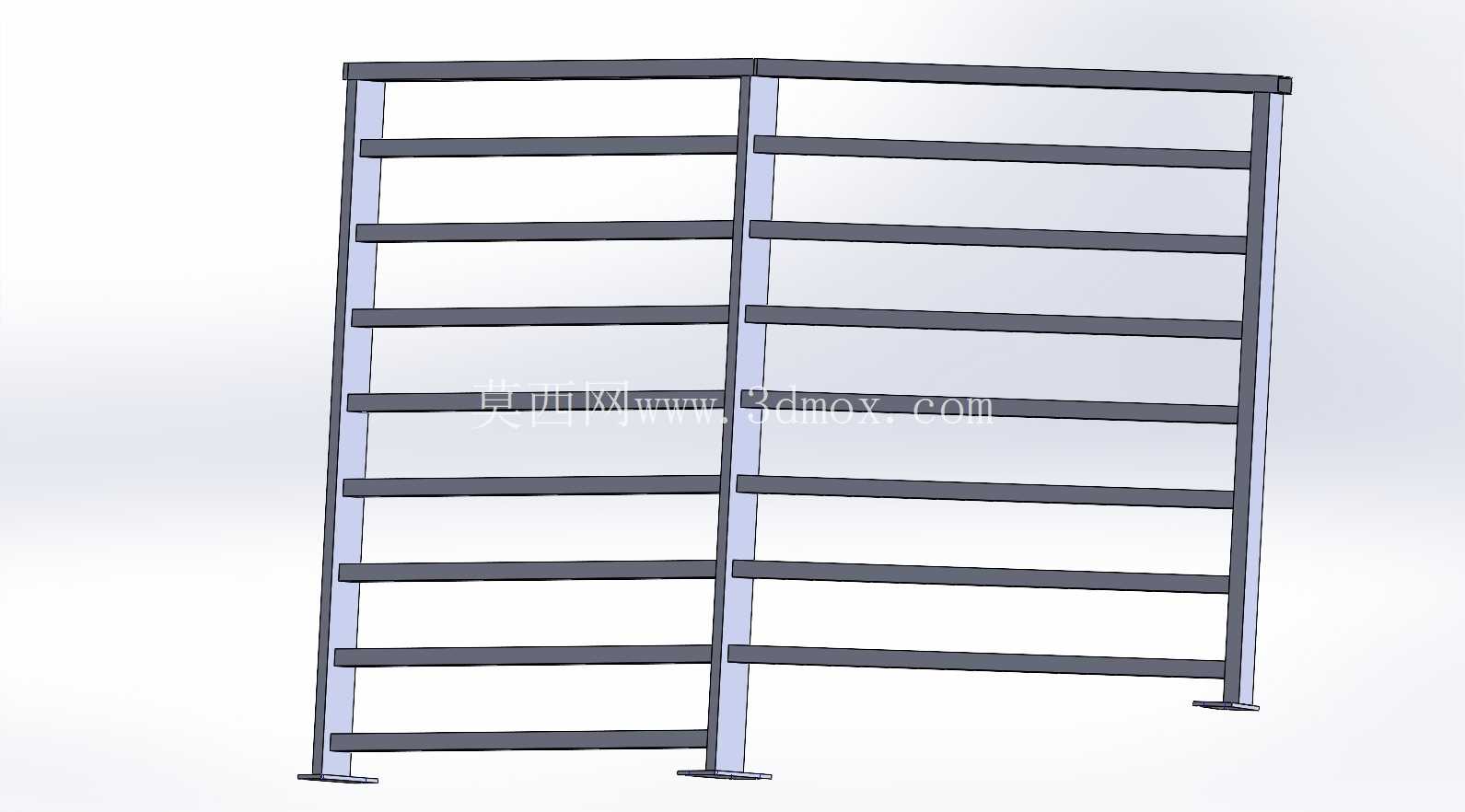

这套方管金属扶手系统的设计，最初是针对民用建筑阳台、户外甲板临边防护的通用需求做的模块化方案，实际落地中也可适配室内楼梯转角、工业操作平台临边、连廊两侧的安全屏障场景，核心是解决传统护栏现场裁切角度不准、型材拼接错位、安装效率低的常见问题。从结构设计逻辑来看，整套系统没有采用复杂的铸造成型件，全部选用标准规格方钢管做主体型材，主受力横杆采用2"x1"矩形方管，竖向分隔栏条与辅助支撑采用1"x1"方形管材，所有型材的裁切长度、开孔位置都做了参数化预设，不需要现场二次测量改料，只要按照装配关系拼接即可，能大幅降低现场安装的技术门槛。

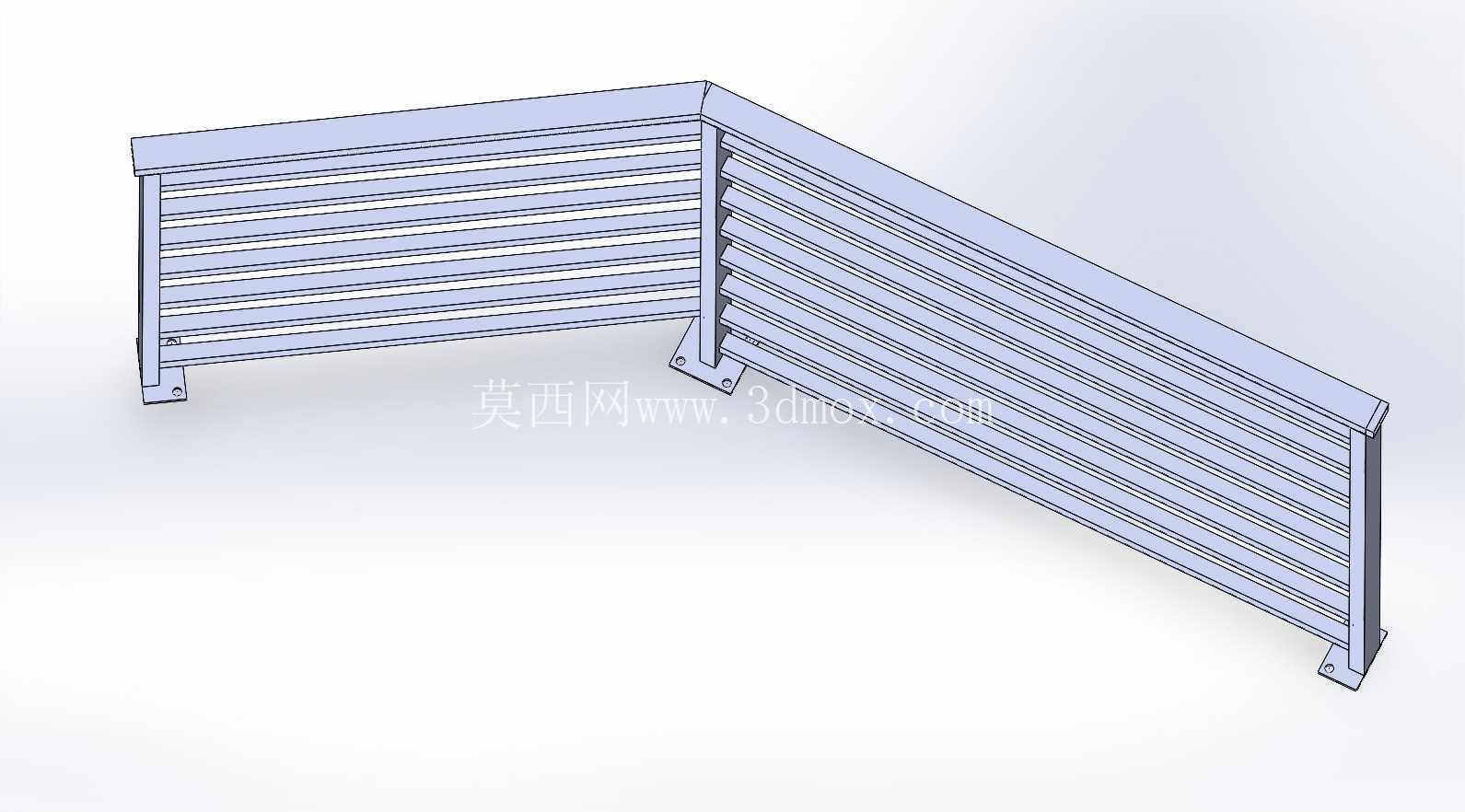

针对转角位置的处理是这套设计的核心亮点，常规直角护栏在转角处容易出现拼缝过大、角度偏差的问题，这套方案提前预设了精确的转角角度，从工程图的尺寸标注可以看到，转角衔接处的型材切口做了对应角度的斜切处理，拼接后能完全贴合，不会出现突出的棱角或者过大的拼接缝隙，既满足安全防护的无凸起要求，也能保证外观的平整流畅。栏条的间距采用参数化控制，严格符合临边防护的安全间距要求，避免出现间隙过大导致的坠落风险，同时所有栏条与横杆的连接位置都预设了焊接定位基准，现场焊接时不需要反复划线定位，只要将管材卡入预设的定位槽位即可施焊，能有效控制焊接变形量。

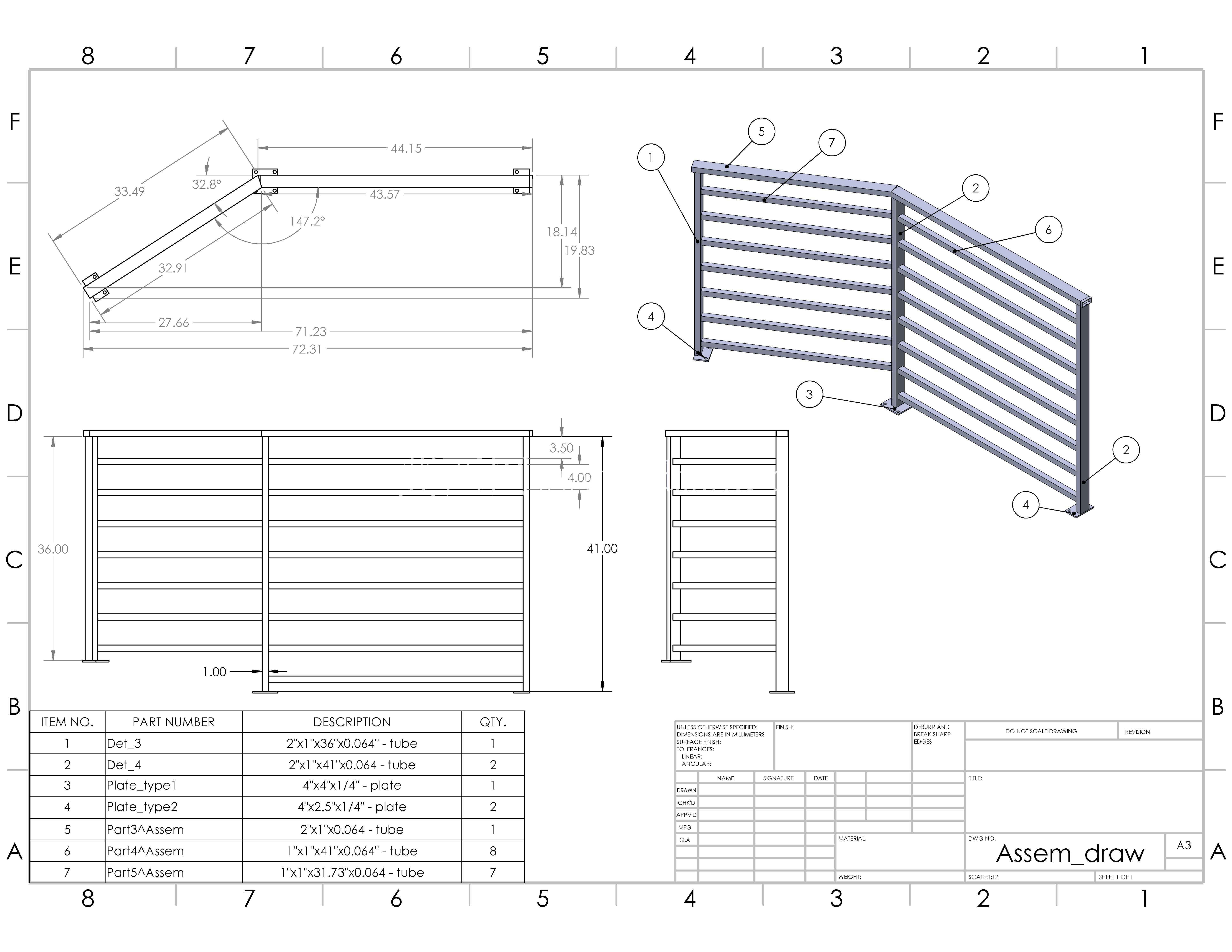

安装端的设计也充分考虑了不同基层的适配性，底部配置了专用的地板安装焊接基板，基板上预留了与地面膨胀螺栓连接的固定孔位，安装时先将基板固定在地面结构层上，再将扶手立柱与基板焊接固定，不需要在立柱本体上开长孔调节，既能保证连接强度，也能抵消地面施工的尺寸误差。整套装配体包含了完整的零件层级关系，从单根型材的零件模型到总装配的约束关系都做了完整定义，同时配套生成了带零件清单的工程图纸，图纸上标注了所有关键安装尺寸、外形边界尺寸，总装配的宽度、高度尺寸都做了明确标注，转角段的延伸长度、直段的标准节长度都有固定模数，设计选型时可以根据实际防护长度直接组合标准节，不需要重新建模改图。

从实际使用的可靠性来看，方管型材的抗侧向冲击能力优于同壁厚的圆管护栏，横向受力时的截面惯性矩更大，能承受更大的水平推力，满足临边防护的荷载要求。所有焊接位置都预设了足够的焊缝长度，避免出现虚焊、焊缝长度不足导致的连接失效问题，模块化的设计也方便后期维护更换，如果某一段栏条出现变形损坏，只需要更换对应位置的单根型材，不需要拆解整段护栏。在建模过程中，所有零件的参数都做了关联设置，如果需要调整护栏高度、栏条间距，只需要修改对应参数即可驱动整个模型更新，不需要逐个零件修改尺寸，能大幅提升同类型护栏的设计效率，对于经常做防护栏杆设计的结构工程师来说，这套模型可以直接作为基础模板，根据不同项目的尺寸要求快速调整出图。
