简易双开木门钢制棚架结构设计

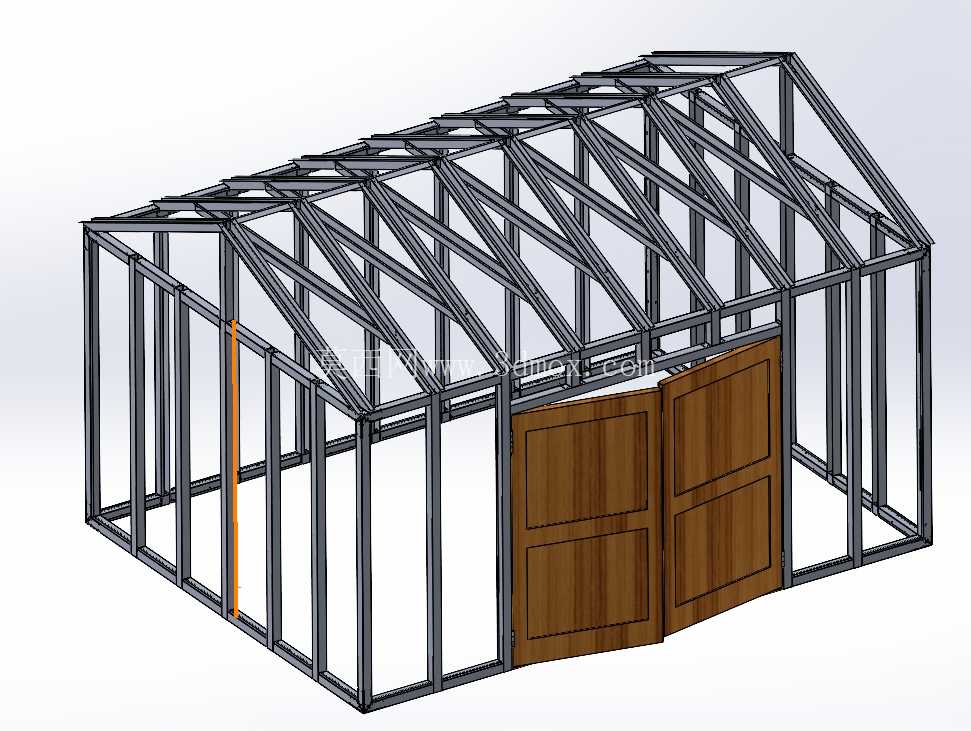

　　这款钢制棚架的设计，最初是面向城郊小型仓储、庭院工具存放、户外临时作业遮蔽这类零散场景做的结构方案，区别于大跨度工业厂房的重钢结构，整体走轻量化快装的路线，所有杆件均采用常规冷弯薄壁型钢型材，不需要大型吊装设备，2-3名工人配合普通手动工具就能完成整体拼装。从结构受力逻辑来看，棚顶采用双坡人字桁架形式，每一组屋架的腹杆都做了三角形稳定排布，能将屋面的积雪荷载、风荷载均匀传导到两侧竖向立柱上，不需要额外增设内部支撑柱，整个棚内的使用空间完全无遮挡，不管是堆放农用机具、庭院杂物，还是作为小型户外加工的临时作业区，空间利用率都能得到充分保障。

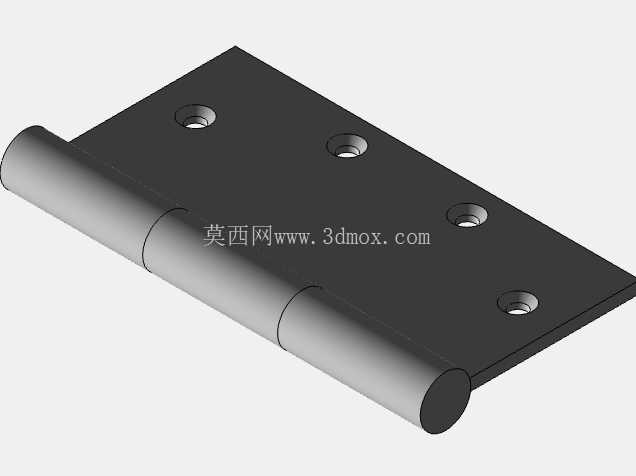

　　竖向立柱采用等间距排布，柱脚预留了膨胀螺栓安装孔位，安装时只需要在硬化地面做对应点位的钻孔固定，不需要做复杂的混凝土独立基础，地面硬化厚度达到100mm以上的C20混凝土就能满足固定要求，大幅降低了现场施工的成本与周期。棚体正面预留的双开门洞，配套设计了实木质感的对开门扇，门扇通过合页直接固定在两侧门旁立柱上，门扇开启角度可以达到120度以上，方便小型手推车、园林机械这类设备直接进出，不需要额外调整门洞尺寸。

　　整个框架的杆件连接节点，全部采用标准化的节点板螺栓连接设计，没有采用现场焊接的连接方式，所有构件都可以在工厂完成预制下料、钻孔、防腐涂装，运输到现场后只需要对照装配编号拧紧紧固件即可，既避免了现场焊接带来的防腐层破坏问题，也降低了对现场施工人员的技能要求，普通有基础安装经验的工人就能完成作业。从安装边界来看，这款棚架的整体占地尺寸适配多数城郊自家庭院、厂区边角空地的尺寸，檐口高度控制在常规人员进出、小型设备存放的合理区间，不会因为高度过高导致风阻过大，也不会因为高度过低影响内部使用。框架的所有型钢表面都做了镀锌加喷塑的防腐处理，能适应户外露天的日晒雨淋环境，正常使用情况下不需要频繁做防腐维护。

　　在设计过程中，特意规避了复杂的异形构件，所有杆件都是市场上容易采购的标准型材，哪怕后期使用过程中出现个别杆件的磕碰损坏，使用者也能很方便地在本地钢材市场采购到同规格型材替换，不需要联系厂家定制特殊配件。棚顶的桁架上弦预留了通用的屋面板安装孔位，不管是搭配彩钢瓦、阳光板还是沥青瓦，都能直接通过自攻螺钉固定，不需要在现场重新钻孔破坏杆件的防腐层。侧面的框架也预留了挂装墙板的连接点位，使用者可以根据自身的使用需求，选择是否加装侧墙封闭，比如存放需要防雨的物品时可以加装彩钢墙板，作为遮阳棚使用时也可以不装墙板保持通风。整个结构的受力计算完全按照户外小型构筑物的荷载规范取值，屋面能承受常规地区的积雪荷载，整体框架能抵御10级以下的阵风，完全满足非地震高发区的户外小型棚屋使用要求。和市面上常见的简易钢管插接棚架不同，这款结构的所有节点都做了加强处理，不会出现使用一段时间后节点松动、框架变形的问题，整体使用寿命能达到15年以上。
