单斜立柱式户外非机动车停车遮雨棚

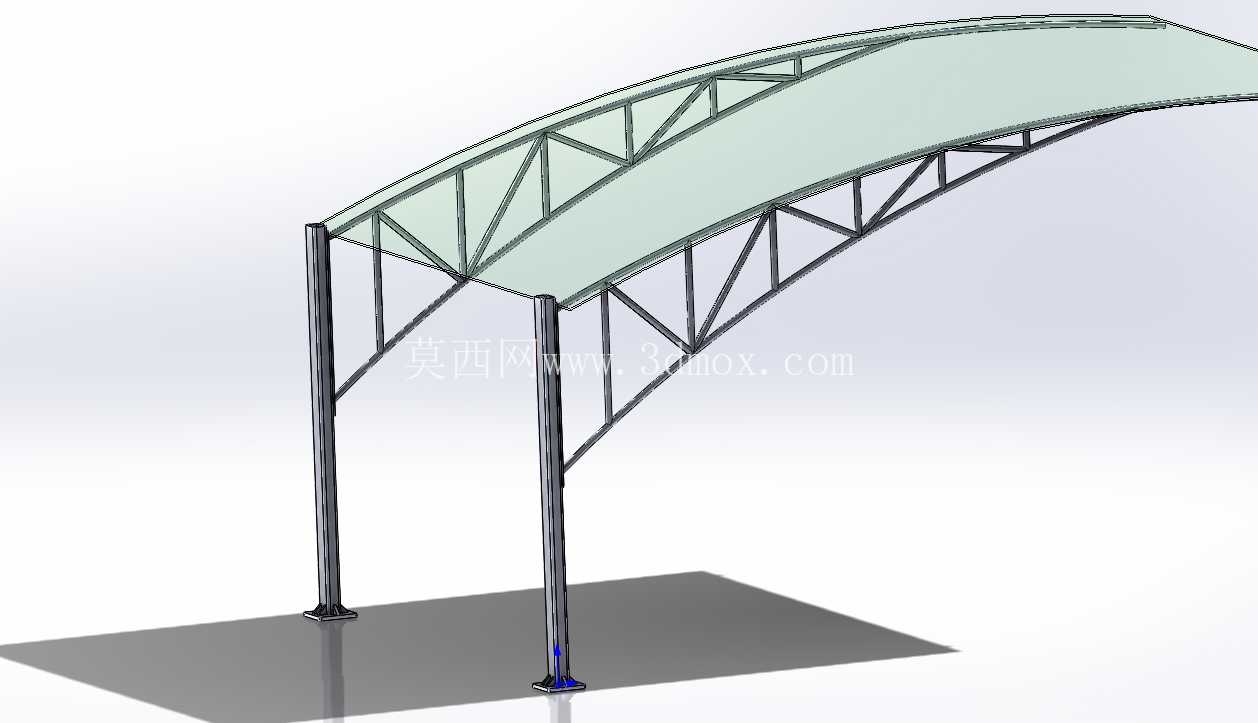

　　这类单斜立柱式停车棚在社区非机动车停放区、商圈露天停车点、厂区员工停车区域的应用十分普遍，区别于传统双侧立柱的停车棚结构，单侧立柱的布局能最大化释放地面停放空间，避免立柱挤占车位宽度，尤其适合狭长型的路边停放带、建筑外墙侧的闲置区域布设，不会对行人通行、车辆进出动线造成额外遮挡。从结构受力逻辑来看，该棚体采用变截面三角桁架作为主承重骨架，上弦杆贴合棚面的弧形起拱走向，下弦杆沿斜向受力路径布置，腹杆采用小截面型材交叉连接，把棚面承受的风荷载、积雪荷载、棚面自重均匀传递到两根落地立柱上，立柱底部采用方形法兰盘与预埋地脚螺栓连接，安装时可通过调整地脚螺母的高度来找平骨架，抵消地面铺装的平整度误差，不需要额外做大面积的混凝土基础找平，能适配地砖铺装、沥青地面、硬化水泥地面等多种户外场地条件。

　　棚面采用弧形张拉式设计，起拱高度沿跨度方向渐变，靠近立柱侧的棚面高度更高，向外悬挑端高度逐步降低，这种曲面造型一方面能快速引导雨水沿棚面弧度流向悬挑侧的排水边，避免棚面出现积水兜水的问题，另一方面弧形曲面的风阻系数远低于平直面棚顶，在沿海多风区域、高层楼宇间的狭管效应区域，能有效降低强风对棚体的水平冲击力，减少骨架连接节点的疲劳载荷。从安装边界来看，该棚体单跨的悬挑跨度可覆盖两排并排停放的非机动车，立柱间距控制在常规型材的合理承重区间内，单组棚体的长度可根据实际停放车位数量沿纵向拼接延伸，拼接位置采用同规格的桁架连接件对接，不需要额外增加落地立柱，能适配不同长度的停放场地；棚体的最低净空高度满足非机动车推行、小型代步车进出的高度要求，靠近立柱侧的最高净空不会超出常规户外构筑物的限高要求，避免对周边建筑的采光、低空管线造成干涉。

　　在细节设计上，桁架杆件的连接节点采用相贯线切割后满焊处理，所有焊接位置打磨后做防锈喷涂处理，能适应户外长期日晒雨淋的使用环境，减少后期维护的频次；棚面材料与骨架的连接采用压条加自攻钉固定，固定点沿棚面骨架的上弦杆均匀布置，每段压条的长度控制在合理范围内，避免棚面材料因热胀冷缩出现拉扯开裂的问题；立柱底部的法兰盘与地面之间加装橡胶减震垫，既能缓冲车辆意外剐蹭对立柱的冲击力，也能避免金属立柱与地面硬接触造成的铺装层破损。

　　这类棚体除了用于非机动车停放遮挡，也可根据实际场地需求调整悬挑跨度，用于露天私家车的临时停放遮挡、户外作业区域的临时遮阳挡雨，结构骨架的模块化设计能实现快速拆装，在临时展会、工地临时办公区等需要临时遮蔽的场景也可快速搭建使用，拆解后的杆件长度符合常规运输车辆的装载要求，不需要超长件运输资质，能大幅降低异地运输与现场安装的成本。设计过程中需要重点校核桁架腹杆的受力角度，避免出现杆件长细比过大导致的失稳问题，同时要根据项目所在地的常年积雪厚度、最大风力等级调整型材的壁厚规格，在南方无积雪区域可适当降低型材壁厚控制成本，在北方多雪区域则要加大上弦杆的截面规格，提升棚面的承重能力，立柱的埋深要根据当地的冻土层厚度调整，避免冬季冻土抬升导致棚体倾斜。
