车间压缩空气供气站配套安装结构设计

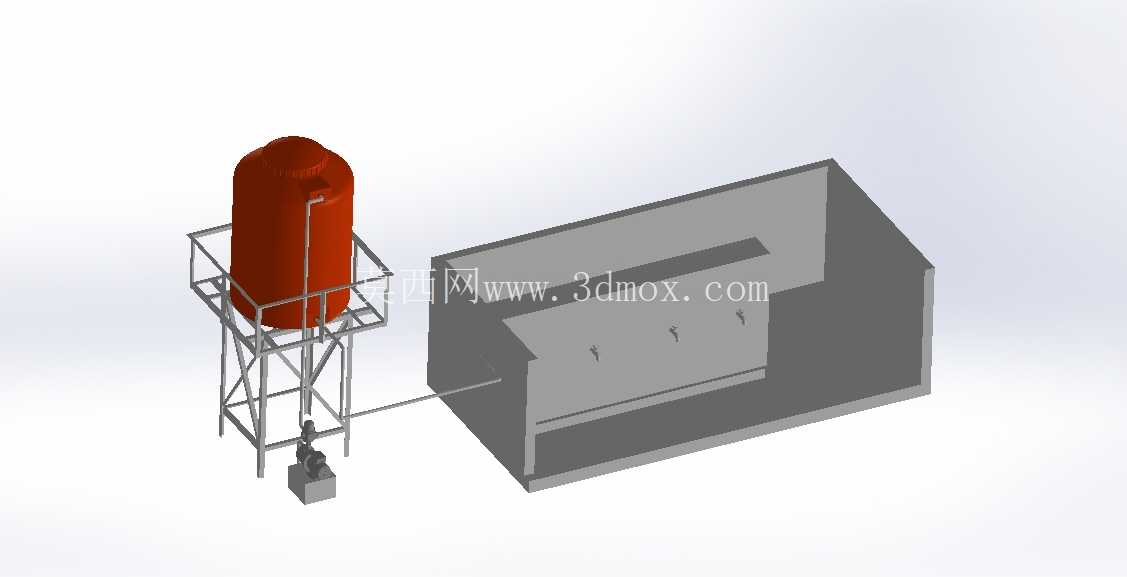

这套三维结构针对制造车间集中供气场景搭建，核心解决压铸生产环节压缩空气稳定供给的布局问题，覆盖从立式储气单元到车间用气端的完整安装链路。从实际投产的落地逻辑来看，设计阶段首先锚定了压铸车间的用气波动特性——压铸机的气动脱模、吹屑、夹具锁紧工序存在瞬时大流量用气需求，因此立式储气单元的容积选型预留了30%的峰值冗余，避免主管网压力波动导致的工序动作失效。

支撑结构采用型钢焊接桁架形式，四根主立柱采用等边角钢拼接，横撑与斜撑的排布完全避开罐体底部的排污阀操作空间，同时在罐体1.2米高度位置设置环形操作平台，平台护栏高度符合车间高空作业防护要求，预留的人孔操作空间可满足定期检验时的人员站位需求。罐体底部的排污管路沿支架内侧立柱排布，直接引至地面集液槽，避免排污时积液漫流影响车间通行。

管路连接部分，从储气单元出口到车间用气设备的输送管道采用低阻力布局，管道坡度设置为千分之三，坡向储气端的排水点，避免长期运行时管道内凝液积存导致的用气端带水问题。管道与储气罐的连接位置设置了软连接段，可抵消罐体运行时的微幅振动，避免焊缝长期受交变应力出现开裂。靠近用气设备端的管路设置了分支接口，每个接口预留了阀门安装位，可满足单台设备检修时不影响整条供气回路运行的需求。

安装边界的设定充分考虑了车间现有空间条件，整套结构的地面投影范围避开了车间主通道与压铸机的吊装作业半径，支架基础采用预埋钢板形式，与车间地面的固定点位置避开了地下电缆与循环水管网的走向。储气单元与车间墙体的间距预留了1.5米的检修通道，可满足罐体定期检验时的检测设备摆放与人员通行需求。

设计过程中对结构受力做了针对性校核，支架的承重载荷不仅覆盖储气罐满水状态的总重量，还额外考虑了当地极端风压下的侧向载荷，斜撑的排布角度优化为45度，在减少型钢用量的同时保证整体结构的抗侧移能力。操作平台的踏板采用花纹钢板铺设，防滑纹路的朝向与人员上下平台的行走方向垂直，避免巡检人员滑倒。管道的固定管卡采用隔振橡胶衬垫，减少压缩空气流动时的振动传递到支架结构，降低车间运行时的结构异响。

从用气匹配性来看，这套结构的供气能力可覆盖3台中型压铸机的同时用气需求，管路的通径选型经过压损计算，在峰值用气状态下，管路末端的压力降不超过0.02MPa，可保证压铸机气动元件的工作压力处于额定区间。储气罐的安装高度经过优化，底部排污阀距离地面的高度刚好适配标准废液收集桶的放置高度，日常排污操作无需额外垫高或架设接水装置。整套结构的所有外露钢结构件都预留了防腐涂装的工艺余量，焊接位置的打磨要求符合车间钢结构施工规范，可适应压铸车间高温、多油污的环境条件，长期运行不会出现涂层脱落、结构锈蚀的问题。
