螺旋弹簧式液压阻尼减震构件结构设计

该减震构件核心采用螺旋弹簧搭配液压阻尼单元的复合结构，在各类行走机械、工业缓冲工位中承担冲击动能耗散、振动幅值抑制的核心作用，区别于单纯依靠弹性元件蓄能的结构，其内置的阻尼流道可将弹簧往复伸缩过程中传递的冲击动能转化为热能耗散，避免弹性元件反复回弹带来的持续振动，保障搭载设备运行过程中的姿态稳定与结构疲劳寿命。

从实际应用场景来看，这类结构既适配小型非道路行走机械的前后悬架，也可用于工业设备的工位缓冲、精密仪器的隔振安装，不同场景下的阻尼匹配、弹簧刚度调校逻辑存在明显差异：行走机械搭载场景下需要兼顾冲击吸收效率与回弹响应速度，避免过软的阻尼设定导致悬架拉不住弹簧出现余振，过硬的阻尼则会将路面冲击直接传递至机架造成结构件疲劳；工业隔振场景下则更侧重高频振动的衰减能力，阻尼孔的通流面积、液压油粘度匹配都会根据目标隔振频率做针对性调整。

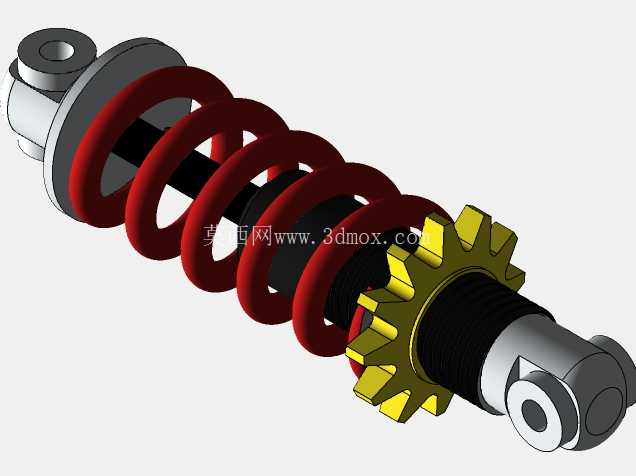

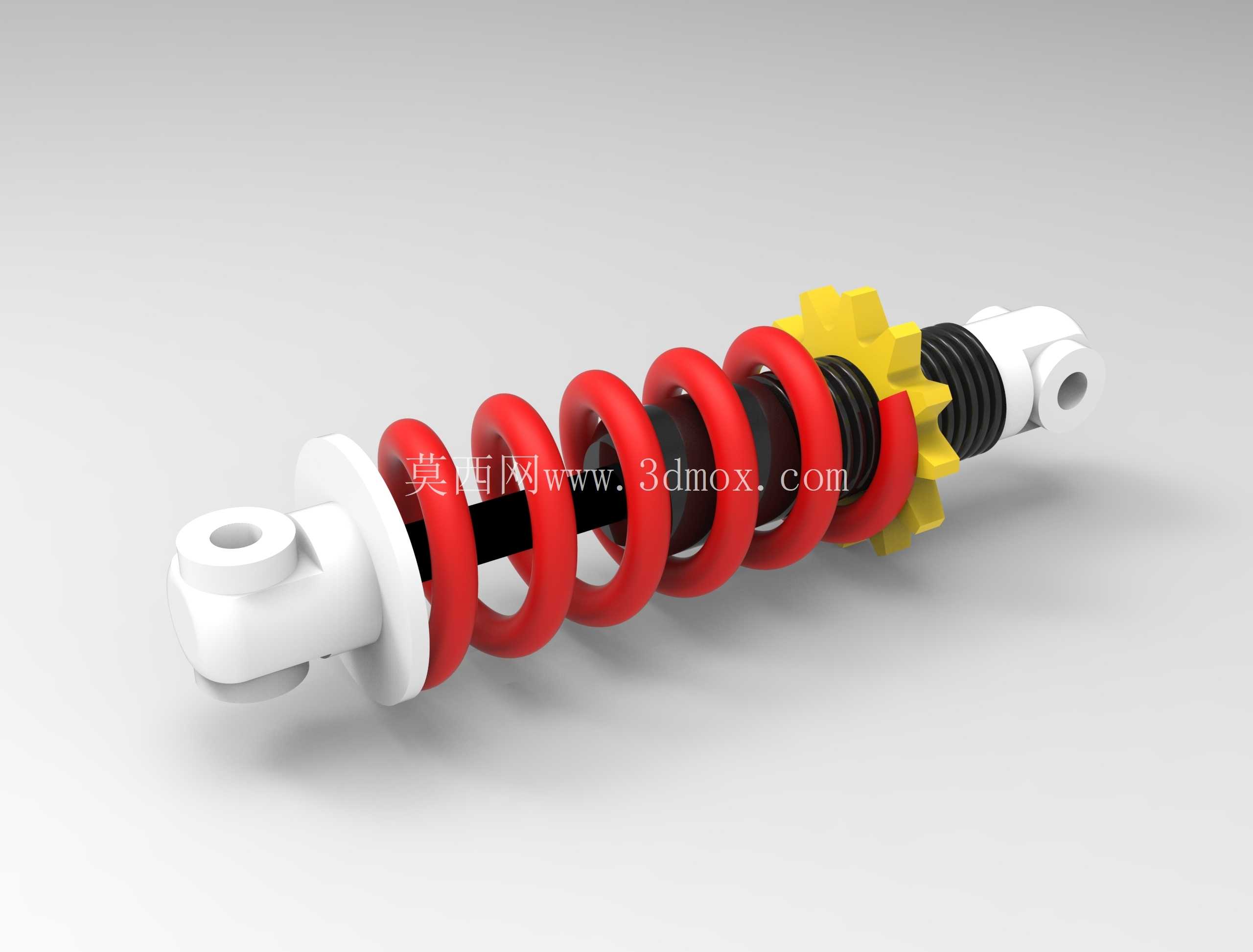

从结构设计逻辑来看，两端的铰接安装座采用带通孔的耳式结构，安装孔的同轴度、端面垂直度是建模过程中需要重点管控的形位公差，安装时通过销轴与机架、摆臂做铰接连接，可释放摆动过程中的角度偏移量，避免构件承受额外的弯曲载荷，安装边界需要预留足够的摆动空间，防止弹簧压缩到极限行程时与周边结构件发生运动干涉。中间的螺旋弹簧采用等节距圆柱螺旋结构设计，弹簧丝直径、中径、有效圈数的参数匹配直接决定了静刚度特性，建模时需要严格校验弹簧并紧高度与最大工作行程的差值，预留足够的安全余量，避免极限冲击下弹簧并圈失效。弹簧内侧的阻尼缸筒与活塞杆做同轴配合，表面设置的密封沟槽用于安装轴用、孔用密封件，防止液压油泄漏，阻尼活塞上开设的轴向节流孔是阻尼力产生的核心结构，孔的数量、直径、倒角形式都会直接影响不同伸缩速度下的阻尼力曲线。

构件中部设置的黄色限位挡块用于限制弹簧的最大压缩行程，挡块与弹簧座的接触端面做了圆弧过渡处理，避免应力集中造成挡块碎裂，外侧的黑色橡胶防尘套可阻挡外界泥沙、粉尘进入阻尼缸筒与活塞杆的配合间隙，延长密封件的使用寿命。建模过程中需要重点校验各部件的运动干涉情况：弹簧压缩至最大行程时，相邻簧圈的间隙需保留安全余量，活塞杆伸缩过程中不会与缸筒端盖发生偏磨，两端铰接座摆动至最大角度时，不会与弹簧、阻尼缸外壁发生剐蹭。外形尺寸方面，整体总长需匹配安装点的静态间距，弹簧外径需小于周边安装空间的最小边界，两端铰接孔的中心距公差需控制在合理范围内，避免安装时出现强制装配造成的初始内应力。

实际选型应用中，需要根据承载重量、冲击能量大小匹配对应的弹簧刚度与阻尼系数，安装时需保证构件的受力方向与轴线方向重合，避免侧向力造成活塞杆弯曲、密封件偏磨失效，日常运维中需定期检查防尘套的破损情况、铰接销轴的磨损量，及时更换老化密封件与磨损销轴，保障缓冲减震性能的稳定输出。
